楼主: 神农鼎

FOC-车规, 24万转@STC32G12K128-24A车规,最便宜的 车规-FOC,STC-FOC 算法库已提供

[复制链接]
  • 打卡等级:常住居民II
  • 打卡总天数:89
  • 最近打卡:2025-08-23 07:43:19
已绑定手机

23

主题

58

回帖

579

积分

高级会员

积分
579
发表于 2025-8-10 12:58:32 | 显示全部楼层
FOC-车规, 24万转@STC32G12K128-24A车规,
最便宜的 车规-FOC,STC-FOC 算法库已提供  ,
硬件电路 原理图 及PCB测试板也要提供 才有意义啊

点评

来了来了https://www.stcaimcu.com/forum.php?mod=redirect&goto=findpost&ptid=19545&pid=181579  发表于 7 天前
回复

使用道具 举报 送花

  • 打卡等级:常住居民II
  • 打卡总天数:89
  • 最近打卡:2025-08-23 07:43:19
已绑定手机

23

主题

58

回帖

579

积分

高级会员

积分
579
发表于 2025-8-10 13:05:47 | 显示全部楼层
我下载了 只有程序 没有硬件电路图等等资料
回复

使用道具 举报 送花

  • 打卡等级:常住居民III
  • 打卡总天数:161
  • 最近打卡:2025-08-23 08:11:44

775

主题

1万

回帖

1万

积分

管理员

积分
18735
发表于 2025-8-10 16:34:49 | 显示全部楼层
STC-FOC,
现在是用 2楼的 原流行的 STC-BLDC 方波电路测试的
下周会给出新的原理图




===后记,已给出完整的开源的 SCH / PCB, 大家可以自己修改了
回复

使用道具 举报 送花

  • 打卡等级:常住居民II
  • 打卡总天数:89
  • 最近打卡:2025-08-23 07:43:19
已绑定手机

23

主题

58

回帖

579

积分

高级会员

积分
579
发表于 2025-8-10 20:49:18 | 显示全部楼层
期待
回复

使用道具 举报 送花

  • 打卡等级:偶尔看看III
  • 打卡总天数:49
  • 最近打卡:2025-08-23 08:22:24
已绑定手机

6

主题

45

回帖

412

积分

中级会员

积分
412
发表于 2025-8-11 09:18:44 | 显示全部楼层
STC_FAN_FOC.LIB文件打不开啊,只有stc_fan_foc_user.c有程序,PWM和比较器的一些初始化。
回复

使用道具 举报 送花

  • 打卡等级:常住居民III
  • 打卡总天数:161
  • 最近打卡:2025-08-23 08:11:44

775

主题

1万

回帖

1万

积分

管理员

积分
18735
发表于 2025-8-11 11:49:33 | 显示全部楼层
库在建立项目时添加
回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:536
  • 最近打卡:2025-08-23 05:54:51
已绑定手机

86

主题

5977

回帖

1万

积分

超级版主

积分
10824
发表于 2025-8-11 17:31:39 | 显示全部楼层

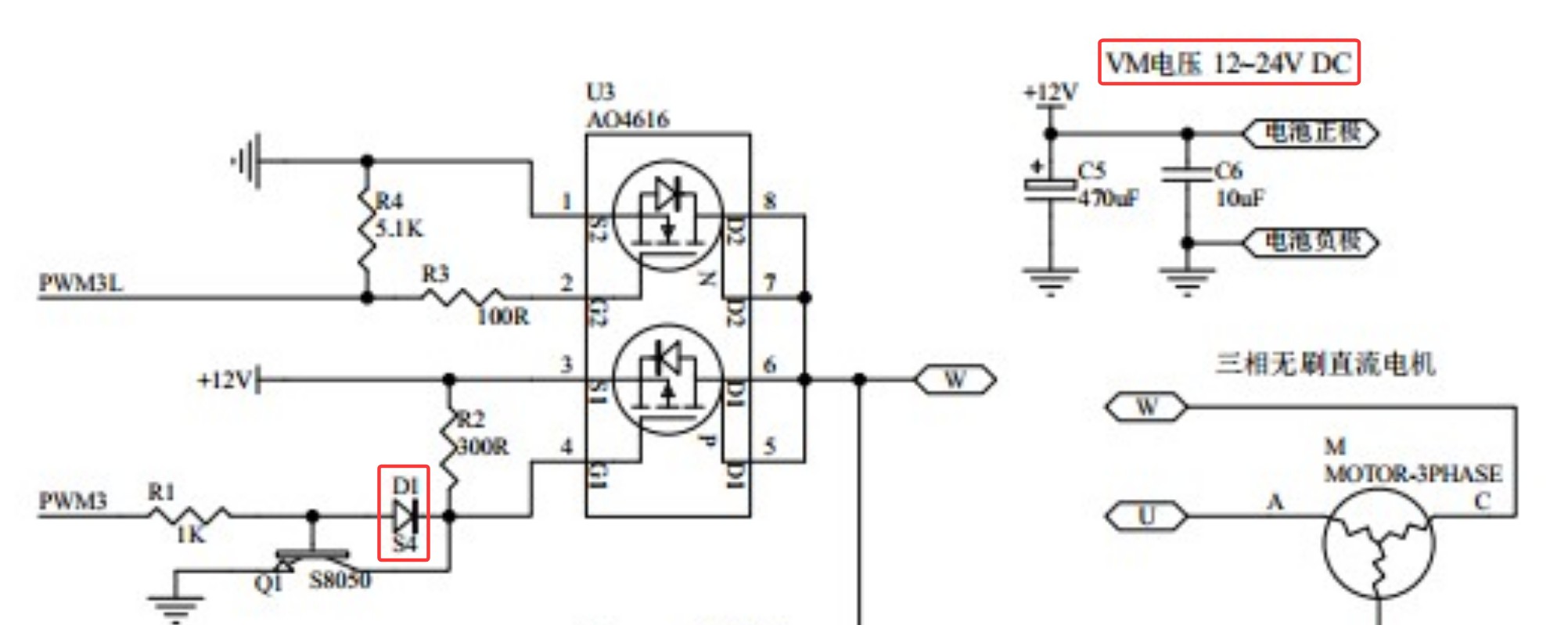

梁工以前的六步换向相法的BLDC控制原理图,
D1起什么作用没看明白 ?
还有MOS一般VGS耐压±20V,电源电压24V,
PMOS的G极下拉到GND,VGS是不是会过压?


点评

D1是抗饱和的,让三极管不进深度饱和,能加快截止速度。现在都换成2N7002,不需要D1了。 图中电源是12V,如果用24V,需要串一个电阻分压。 [attachimg]111521[/attachimg]  详情 回复 发表于 2025-8-11 20:04
D1一般是加速电流放出的,如果超过了Vgs,确实会过压,所以要注意MOS的Vgs大小  详情 回复 发表于 2025-8-11 19:32
回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:536
  • 最近打卡:2025-08-23 05:54:51
已绑定手机

86

主题

5977

回帖

1万

积分

超级版主

积分
10824
发表于 2025-8-11 17:44:32 | 显示全部楼层

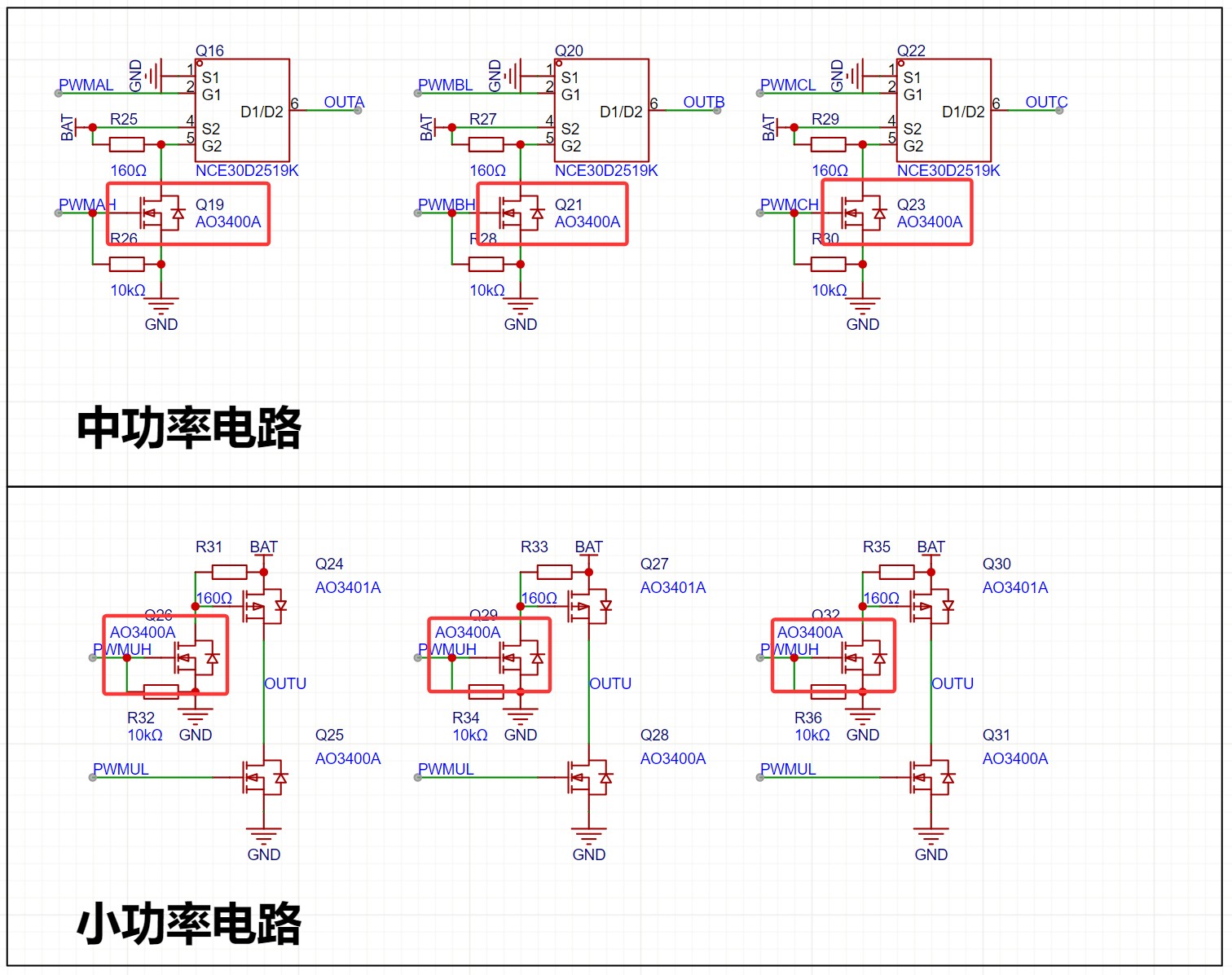

AO3400:ID=5.7A,Ciss=630pF
是SOT-23封装的功率管,不宜做G极驱动
建议用三极管,梁工的图合理一些


点评

反相驱动管使用2N7002,几十ns,速度很快的。  详情 回复 发表于 2025-8-11 23:18
可以用si2308这款mos,电流更小一些,确实用ao3400有点大材小用了。 使用mos不使用三极管,是因为mos作为电压型器件,控制速度更快,不然就需要较大的死区,对于控制的影响还是比较大的。 对于上面的Vgs电压问题,  详情 回复 发表于 2025-8-11 19:46
回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:547
  • 最近打卡:2025-08-21 21:27:12
已绑定手机
已实名认证

116

主题

2712

回帖

6806

积分

版主

积分
6806
发表于 2025-8-11 19:32:00 | 显示全部楼层
Debu*** 发表于 2025-8-11 17:31
梁工的图,D1起什么作用没看明白
还有MOS一般VGS耐压±20V,电源电压24V,
PMOS的G极下拉到GND,VGS是不是 ...

D1一般是加速电流放出的,如果超过了Vgs,确实会过压,所以要注意MOS的Vgs大小
回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:547
  • 最近打卡:2025-08-21 21:27:12
已绑定手机
已实名认证

116

主题

2712

回帖

6806

积分

版主

积分
6806
发表于 2025-8-11 19:46:41 | 显示全部楼层
Debu*** 发表于 2025-8-11 17:44
AO3400:ID=5.7A,Ciss=630pF
是SOT-23封装的功率管,不宜做G极驱动
建议用三极管,梁工的图合理一些

可以用si2308这款mos,电流更小一些,确实用ao3400有点大材小用了。
使用mos不使用三极管,是因为mos作为电压型器件,控制速度更快,不然就需要较大的死区,对于控制的影响还是比较大的。

对于上面的Vgs电压问题,我的这个小功率电路确实有最大电压限制。
小功率电路最大PVCC大概在10V
中功率和大功率的最大PVCC大概在18V。可以注明这个问题
如果想要使用超过vgs的电压,可以使用分压电阻完成一次分压,这样Vgs之间的电压就不会超了

点评

三极管速度更快 MOS存在Ciss(GS电容)和Coss(GD电容) 由于电容两端电压不能突变 Ciss会降低G极电压斜率,正因为MOS是电压控制型器件,该电容的存在才会降低速度 还有G极阈值也是比较高的,越高充电时间越长 而三  详情 回复 发表于 2025-8-11 21:14
回复
