便宜的车规-FOC，24万转@STC32G12K128-24A车规，STC-FOC 新算法库,2/5更新

HUHU***

王工，你说的

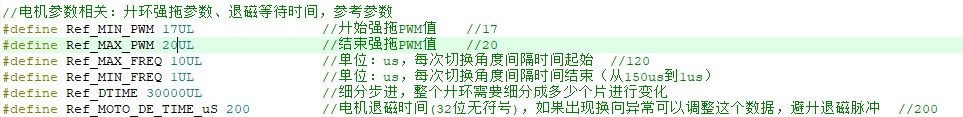

void Set_Foc_Param_Start(long min_pwm, long max_pwm, long max_freq, long min_freq, long dtime, long moto_de_time_us);
这个函数传入的值我也调整不了呀

王***

HUHU*** 发表于 2025-8-26 19:36
王工，你说的
void Set_Foc_Param_Start(long min_pwm, long max_pwm, long max_freq, long min_freq, lon ...

这就是一个调用函数，你可以直接通过调用Set_Foc_Param_Start(10,20,400,5000,10000,5)；
类似这个样子来传入参数，具体的参数介绍可以看H文件内的介绍

这个函数是在LIB库定义好的，不用再创建他，直接使用就行了

HUHU***

王工，那我是在while循环前调用吗

和硕***

我需要一个 【310V, 500W】的方案！
可以提供一下整体方案？做破壁机用的！

Debu***

和硕*** 发表于 2025-8-27 10:01
我需要一个 【310V, 500W】的方案！
可以提供一下整体方案？做破壁机用的！
...

参考大功率的
MOS驱动换EG3116这种600V高电压的
DC-DC也要换高电压的，如BP85256
两端有高压的电阻换成两个0805串联，提高耐压
这是非隔离的，注意防止触电
高压方案的板子正在设计

https://www.stcaimcu.com/forum.p ... id=19545&pid=181579
DC-DC：
https://www.stcaimcu.com/forum.p ... id=19545&pid=182703

HUHU***

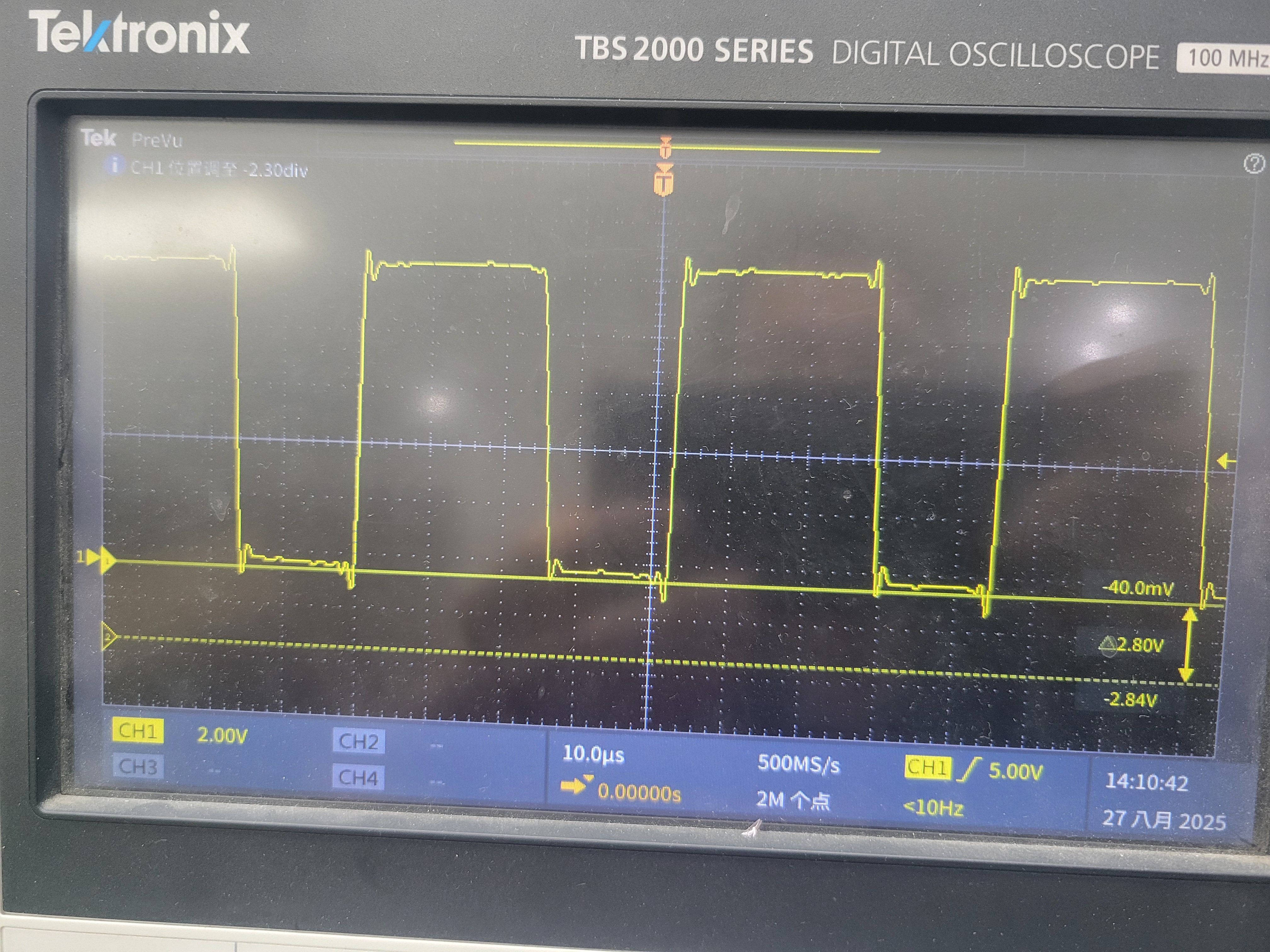

王工按照你说的测量U相波形(不接电机)，
波形如下，最后仍然会发生过流，
请问是哪里出问题了？

王***

HUHU*** 发表于 2025-8-27 12:58
王工按照你说的测量U相波形(不接电机)，波形如下，最后仍然会发生过流，请问是哪里出问题了？ ...

需要看到PWM的占空比，就是要再放大一些，目前来看运行挺正常，就是后面过流。
还是怀疑启动占空比过大

HUHU***

王工，这是一一对应的2种PWM图示：

HUHU***

这是加大开环占空比后的图示：

dangk***

王工，有72V  1500W的驱动方案？
