LCM驱动单色点阵屏幕的问题

孙***

乘风*** 发表于 2025-8-4 14:16
可以的

我程序传到10楼了，能帮我分析下原因吗

孙***

孙*** 发表于 2025-8-12 10:40
[我第一版没有采用LCM+DMA，想一步一步来，这版使用的是LCM驱动LCD160160显示屏。
我分别买了两套擎天柱和 ...

interrupt 13 没有触发的原因已经找到了，原因是LCM的回调触发是interrupt 59，文件里面有个asm的汇编文件，他是把59的中断推到13，因为keil5的中断最大31。
后来梁工指导我了，扩展了Keil5的中断长度，解决了LCM_interrupt 回调的问题。
但是后来发现，虽然LCM_interrupt好是了，数据也能发下去了，但是仍然不能驱动液晶屏显示，我再继续研究。

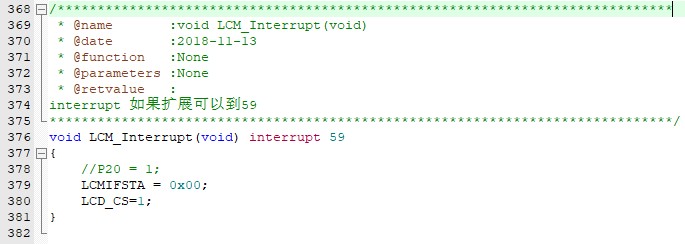

单片机这个玩意，虽然也是编程，但是需要了解的电气特性要更多，上面的的代码直接可以使用interrupt 59，如下代码：

孙***

OK LCM驱动液晶的问题，最终解决了，原因如下：

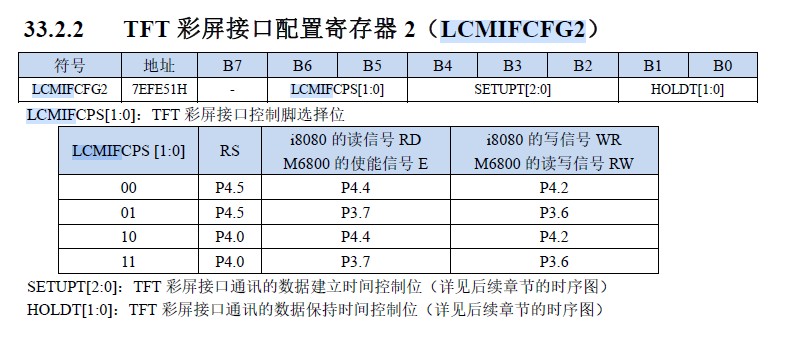

如图设置LCMIFCFG2的时候，选择引脚的时候，我填写的是 LCMIFCFG2 = 0x19；我误看了LCMIFCPS的位置是从B4开始的，实际上是从B5开始的，因此采用P45 P37 P76的引脚填写的应该是 0x29;
至此通过LCM驱动的LCD160160黑白点阵屏（I8080 uc1698u）就OK了。
下一步，我继续研究LCM+DMA了。

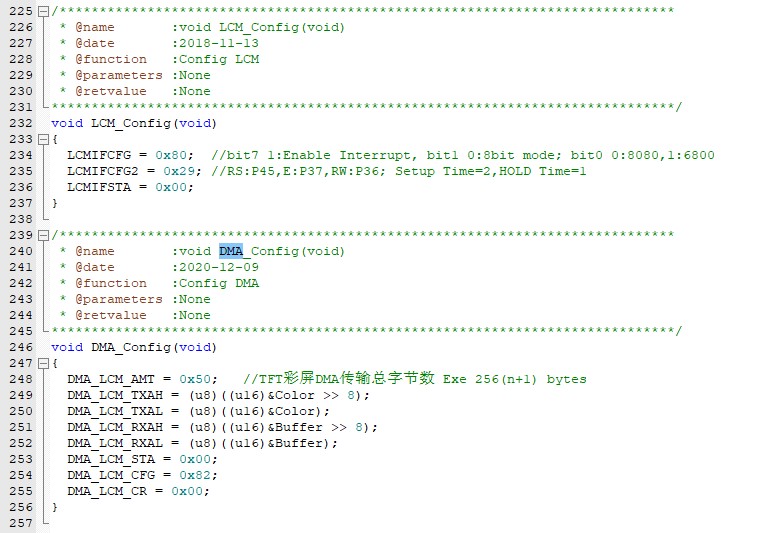

正确的代码如下：

孙***

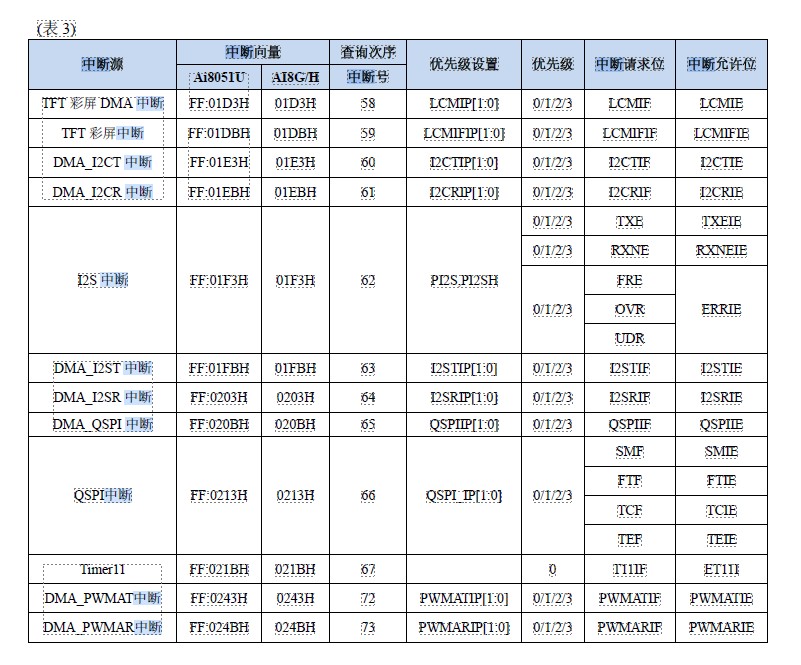

测试用DMA测试LCM来控制显示屏，期间查询了中断号，如下图：

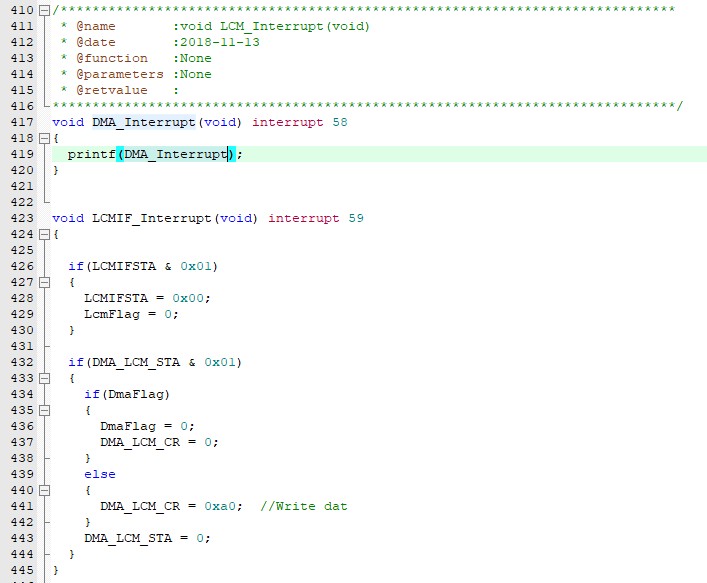

看到TFT彩屏 DMA 中断是58，于是我就使用了两个中断，如下图：

我已经开启LCM_DMA中断

发现只有59可以被调用，而58没有被调用，程序已经可以正常跑通，也能通过DMA的通道将数据发到P2口，可是为什么58号中断没有执行呢？

孙***

换了另一种测试方法，发现中断58和59其实都可以调用的，只是用了printf打印中断58的日志，没有打印出来，可能驱动液晶屏的速度太快了，58和59调用频率太快导致printf函数不能正确响应导致的吧，具体机制不好说，都是在学习当中。
目前DMA_LCM是可以正常使用的，下面我结合文档中，DMA_LCM的寄存变量说明继续一步深挖.

孙***

那么最终 DMA + LCM的驱动 LCD160160黑白点阵屏就完成了。目前运行正常，主要步骤也不复杂，如下：
1.讲LCM和DMA分别初始化，理论上先配置好LCM，然后DMA，如程序中LCM_Config、DMA_Config
2.DMA主要有几点注意：
    1）配置读取源，就是从哪里吧液晶显示的数据读出来，都是二进制数组。
    2）配置写出源（如果只是输出到LCD，这条可以不用），这是从液晶显示屏里读取的数据，我们工控LCD显示屏自带芯片和缓存，因此可以读取液晶点阵屏的数据，但是大型的LCD，例如电脑显示器、电视等等他们是不带显存的，他们的显存在显卡或显存芯片里。
    3）将中断标识（DMA_LCM_STA）置为0，标识初始化了。
    4）配置DMA的控制信息（DMA_LCM_CFG），用于DMA_LCM如何发送
    5）配置（DMA_LCM_CR）以何种方式输出到LCD，默认为0，标识初始化后啥也不干。

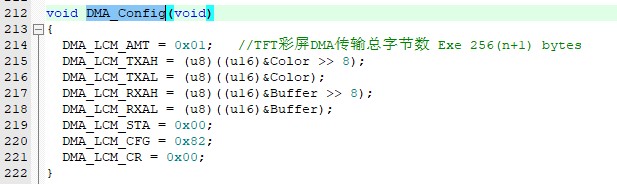

    如下图就是简单的配置：

    6）当配置和初始化都完成后，就可以启动传输了，注意DMA启动后就不需要CPU干涉了，性能就节省出来了。

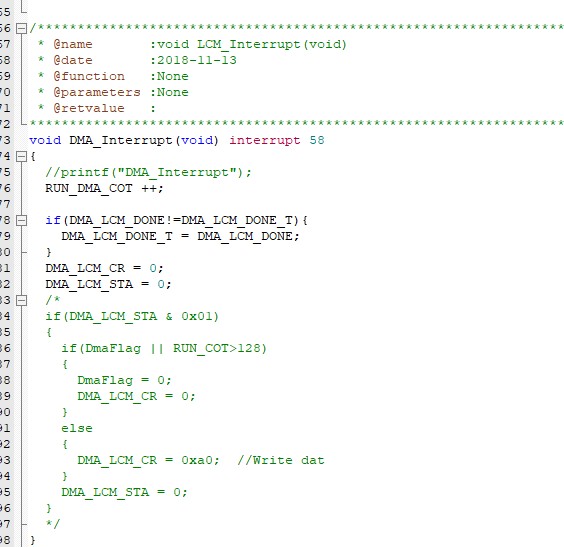

3.DMA的DMA_LCM_Interrupt是的中断号是58，需要安装中断扩展软件，不然就得适应asm汇编，我个人不建议使用asm，因为准确的标号更有意程序的编写。
当DMA_LCM_Interrupt完成之后，我们需要手工将中断标识置0，否则DMA会一直调用DMA_LCM_Interrupt，这个不知道我说的对不对，有大神可以说说看。




好的，至此我们完成了这一课程的学习，在这里要感谢STC的各位技术大拿，支持到位。
