LCM驱动单色点阵屏幕的问题

孙***

最近已经完成了各种品牌的的LCD160160显示屏的驱动，于是进一步考虑采用AI8051U的LCM方式驱动方式，最后研究LCM+DMA的方式。
但是目前遇到里一些问题：

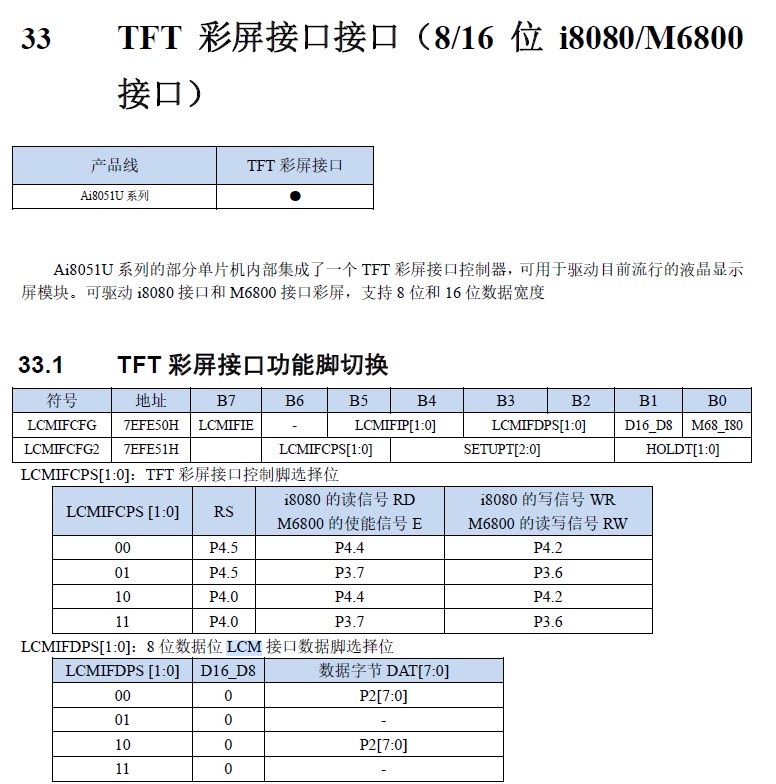

1.LCM的Data 8位端口必须采用P2吗？由于我使用的是擎天柱（简单测试的话，擎天柱比试验箱更直接）的板子，所以P2口是LED灯，估计会影响Data的传输，所以考虑换个端口例如P0，但是说明书没有提供方法，如下：


各位朋友有知道LCM的数据端口切换到P0的方式吗？

国芯人***

关于使用AI8051U芯片通过LCM方式驱动单色点阵屏幕的问题，以下是对您提出问题的专业解答与建议：

首先，AI8051U是一款集成LCM（Liquid Crystal Module）接口的8位微控制器，支持多种显示模式，包括LCM+DMA方式。在实际应用中，其数据端口（Data 8位）通常默认连接至P2口，这是基于硬件设计和引脚功能分配的考虑。然而，在实际开发过程中，若因硬件布局或功能需求需要将数据端口切换至其他端口（如P0），则需结合芯片手册及实际电路配置进行分析。

根据您提供的资料，当前使用的擎天柱开发板上P2口被用于控制LED灯，这可能对LCM数据传输造成干扰。若您希望将数据端口切换至P0口，需确认以下几点：

1. AI8051U是否支持将LCM数据端口映射至P0
   根据AI8051U的数据手册，其LCM接口的数据端口通常固定为P2口，未提供直接配置选项切换至P0。因此，从硬件层面来看，该芯片并不支持直接将LCM数据端口切换至P0。若需使用P0口作为数据端口，需考虑以下替代方案：

2. 使用GPIO模拟LCM接口
   若无法更改硬件连接，可尝试通过软件方式模拟LCM接口。即利用P0口作为通用IO口，手动控制LCD的读写时序、使能信号等。虽然这种方式会增加软件复杂度，但可以实现数据端口的灵活配置。需要注意的是，此方法可能会影响LCD的刷新速度和稳定性，需在代码中合理安排延时与时序控制。

3. 检查开发板电路设计
   建议进一步查看擎天柱开发板的原理图，确认P2口是否确实被用于LED控制，是否存在可调整的跳线或配置选项。部分开发板允许通过跳线帽或配置寄存器切换引脚功能，从而释放P2口用于LCM数据传输。

4. 考虑使用DMA方式进行数据传输
   您提到采用LCM+DMA的方式，这是一种提升效率的有效手段。通过DMA传输数据，可减少CPU占用，提高屏幕刷新率。在使用DMA时，仍需确保数据端口与LCD控制器正确匹配，避免因端口冲突导致数据传输失败。

综上所述，目前AI8051U的LCM数据端口默认为P2口，不支持直接切换至P0。若您需使用P0口，建议通过GPIO模拟LCM接口或调整开发板配置。同时，结合DMA技术可进一步优化系统性能。在实际调试过程中，建议查阅AI8051U的详细数据手册，并参考官方提供的示例代码进行验证与适配。

如需进一步技术支持，建议联系AI8051U的官方技术支持团队，以获取更详细的配置指导与硬件兼容性说明。

[本文内容由国芯人工智能辅助生成，仅供参考]

乘风***

AI8051U的LCM接口8位模式数据脚只能用P2，切不了。

孙***

乘风*** 发表于 2025-8-4 14:14
AI8051U的LCM接口8位模式数据脚只能用P2，切不了。

擎天柱P2口有LED灯，能作为液晶屏的数据口测试吗？

乘风***

孙*** 发表于 2025-8-4 14:15
擎天柱P2口有LED灯，能作为液晶屏的数据库测试吗？

可以的

Debu***

单片机推挽输出，LED串电阻，不会影响数字信号

孙***

Debu*** 发表于 2025-8-4 15:41
单片机推挽输出，LED串电阻，不会影响数字信号

如果没有LED的话，直接使用准双向口就可以是吗？

Debu***

孙*** 发表于 2025-8-5 09:08
如果没有LED的话，直接使用准双向口就可以是吗？

仅输出的话高速建议推挽，准双向0变1虽然有两个机器周期推挽，高速时也可能上升沿速度不够

神***

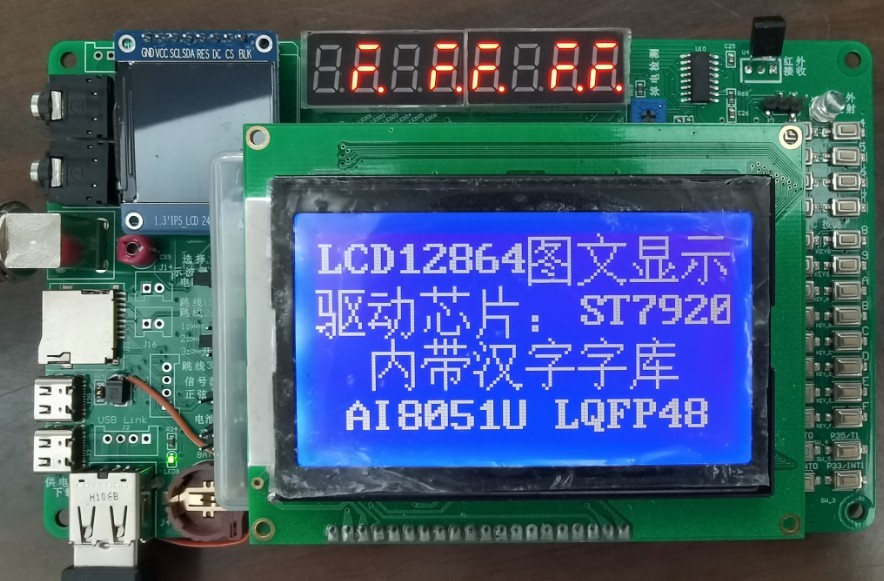

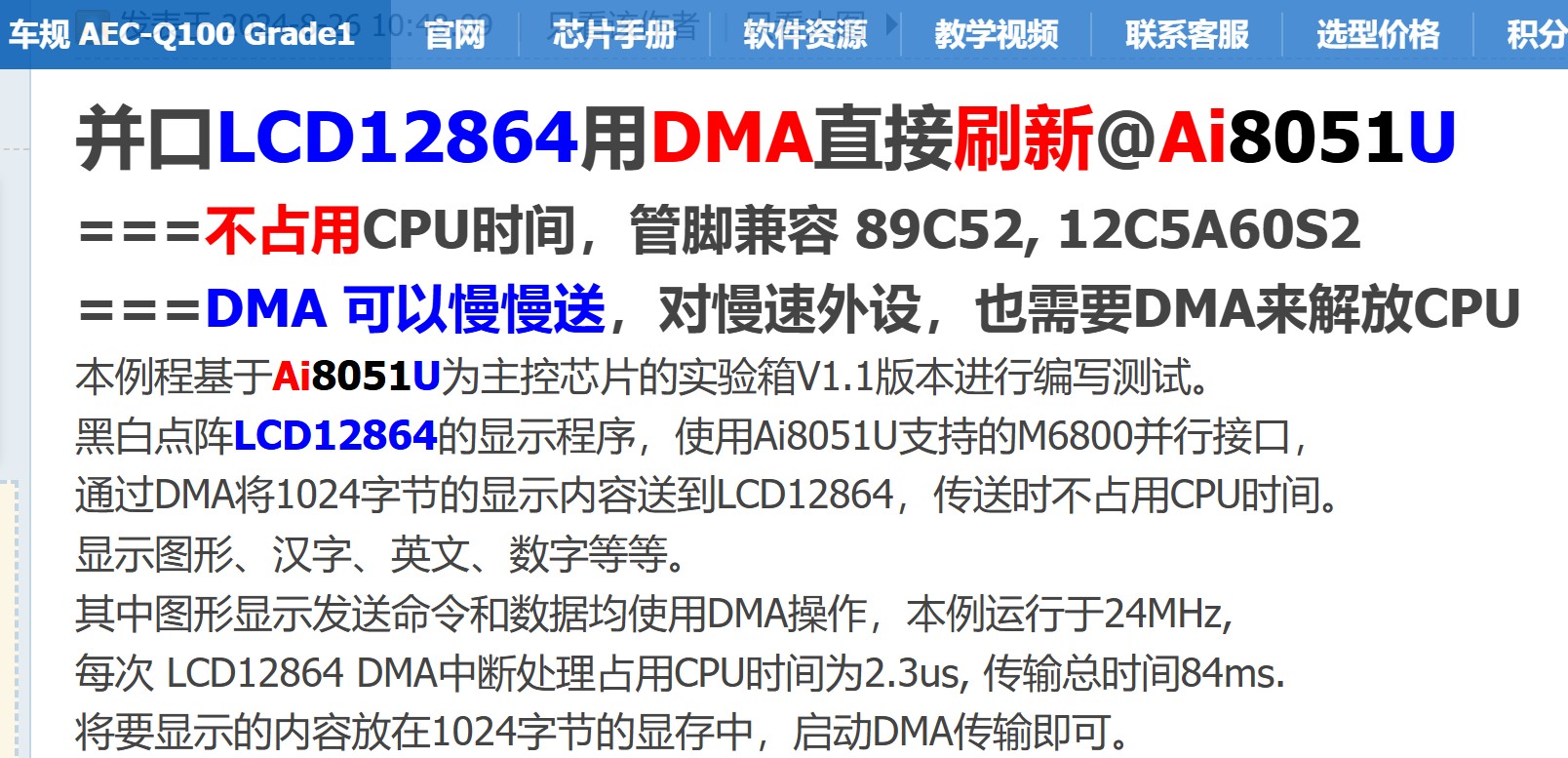

并口LCD12864用DMA直接刷新@Ai8051U, 不占用CPU时间，管脚兼容 89C52 - LCD12864，LCD1602，DMA-M6800并口自动刷屏，CPU不等待，DMA-SPI刷屏 国芯人工智能技术交流网站 - AI32位8051交流社区

孙***

[我第一版没有采用LCM+DMA，想一步一步来，这版使用的是LCM驱动LCD160160显示屏。
我分别买了两套擎天柱和液晶、做了两个程序，一个A_IO.c模拟驱动液晶屏，另一个是通过LCM_TEST.c通过LCM驱动屏幕，他们除了引脚接的不同之外，其他发送的命令都一样。
但是只有A_IO.c这个程序能驱动液晶，而LCM_TEST.c没有反应，我传上程序了，麻烦大家帮我看看LCM_TEST.c有什么问题。

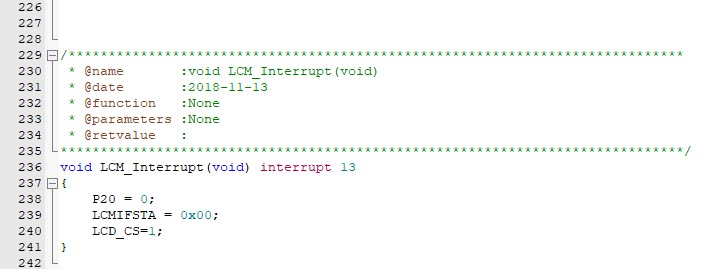

另外LCM_TEST.c中的 interrupt,为什么没有被调用呢？
