还是不行！（求助贴）

Sky_c***

erci*** 发表于 2025-7-1 10:01
哪里有22uf可以省的说法，没找见呀。最小系统照着抄就行了。
找个22uf堆100nf上并联去 ...

而且我已经用AI8051做了很多项目了，没有任何一次出现这个问题。只有这个板子出现了问题，我只想知道是设计上的缺陷还是哪里有问题，如果说就是这个22uf引起的，是HT7833就是有问题，那我也认了。但是如果选型的自由都没有，那这单片机不如学安信可直接大封装起来做成模块

Sky_c***

erci*** 发表于 2025-7-1 11:09
电源的电容靠近电源，MCU的电容靠近MCU。这能合并吗......

我也没合并啊，有个单独的0.1电容贴单片机。这边的电容本身就是为了电源更加稳定，就算不贴，只要能保证这个IDO 的输出足够干净也够了

Sky_c***

Sky_c*** 发表于 2025-7-1 09:51
因为是LDO-3.3V供电,所以这边没有加22uf,我试试把别的去掉

跟原理图应该是没有关系，这套电路都是用过的，并非首次使用，感觉和布局或者引脚状态什么的关系更大一点，回去我试试更换单片机

Sky_c***

Sky_c*** 发表于 2025-7-1 09:51
因为是LDO-3.3V供电,所以这边没有加22uf,我试试把别的去掉

当然，也可能是蜗使用的元件本身就有问题，比如IDO本身买到瑕疵品之类的原因

Debu***

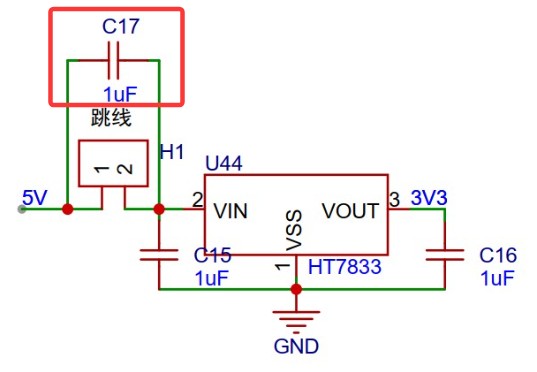

跳线上并电容是什么意思没看明白
电容两端电压不能突变
还是1uF这么大容量的

Sky_c***

Debu*** 发表于 2025-7-1 13:02
跳线上并电容是什么意思没看明白
电容两端电压不能突变
还是1uF这么大容量的

消抖罢了，本来是打算弄按键的，后续改成跳线了，就保留电容了。刚刚成功了，我把P04,P05悬空了，电源跳过DIO直接连接5V的TYPE-c后，就正常了，现在怀疑俩原因，一个HT7833IDO供电不足（应该和电容无关，除了UCAP和0.1的电容，其它的我全拆了，而且这次我是直接短接到5V上）。第二个原因就是P04,P05接地导致烧录失败，但是这个并未在手册上找到，也没有相关案列，我准备在排查一下。至少是有点眉目了

Sky_c***

Debu*** 发表于 2025-7-1 13:02
跳线上并电容是什么意思没看明白
电容两端电压不能突变
还是1uF这么大容量的

也可以换成0.1的，具体可以看一下硬件的按键消抖，反正就是利用电容把机械按键的抖动消除，也是一直沿用的电路，可以不加，软件延迟也可以消抖

Debu***

Sky_c*** 发表于 2025-7-1 13:12
也可以换成0.1的，具体可以看一下硬件的按键消抖，反正就是利用电容把机械按键的抖动消除，也是一直沿用 ...

都不建议
建议用执行其他程序的时间消抖
使用static bit保留上一次的状态
bit scan_key(void)
{
        static bit key_flag;
        bit key;
        key=0;
        if(KEY==0)
        {
                if(key_flag==1)
                {
                        key_flag=0;
                        key=1;
                }
        }
        else
        {
                if(key_flag==0)
                {
                        key_flag=1;
                }
        }
        return key;
}

Debu***

注意断电阶段必须放光电才能正常进入下载状态

Sky_c***

Debu*** 发表于 2025-7-1 13:55
都不建议
建议用执行其他程序的时间消抖
使用static bit保留上一次的状态

那不还是软件消抖，没差
