还是不行！（求助贴）

Sky_c***

根据上个帖子大佬们的建议，利用短接帽进行电源断电，P32单独下拉（默认上拉），
我修改了原理图和PCB重新打样，焊接检查无误，代码全部由AICube生成，
只打开了不断电下载功能，代码内加了一个循环发送“cxz”测试连接是否成功（成功收到信息）。
但还是出现了以下情况：

1.不断电下载命令发送后只能进行到检测单片机，检测完毕后没有下一步动作。
2.下载必须P32端口一直下拉才可以不然无法下载，即使电脑已经识别到了HID。
求各位大佬帮忙排一下原因
之前做的很多都是没啥问题的，比如最小开发板，自动控温板，蓝牙调光板，
都是没啥问题的，但是这个键盘做了俩板都是一个问题，难受死啦

附：
SCH_Schematic1_2025-07-01.pdf (144.8 KB, 下载次数: 12)

2025-7-1 09:12 上传

点击文件名下载附件

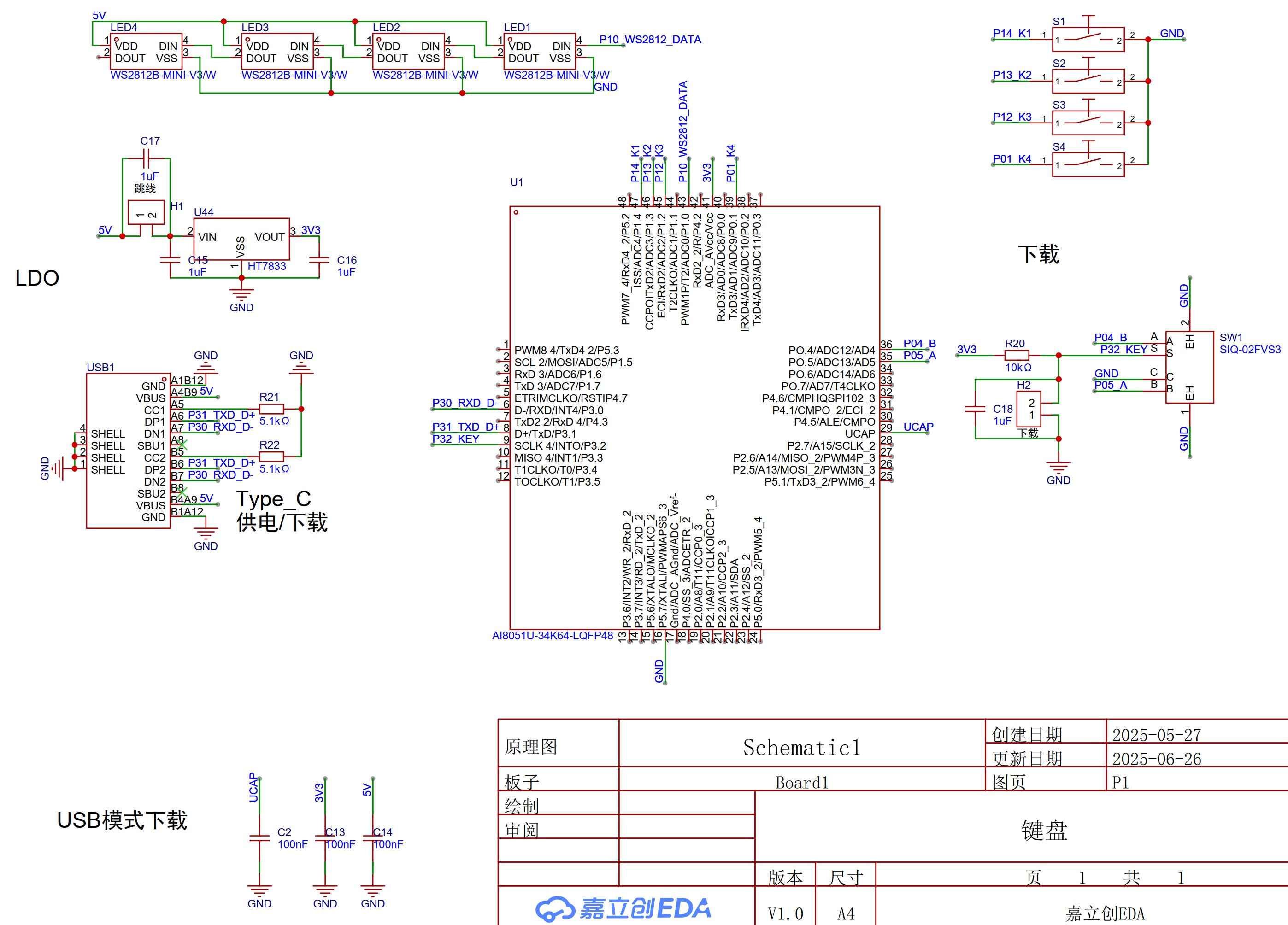

原理图

USB.zip (221.01 KB, 下载次数: 5)

2025-7-1 09:13 上传

点击文件名下载附件
代码源文件

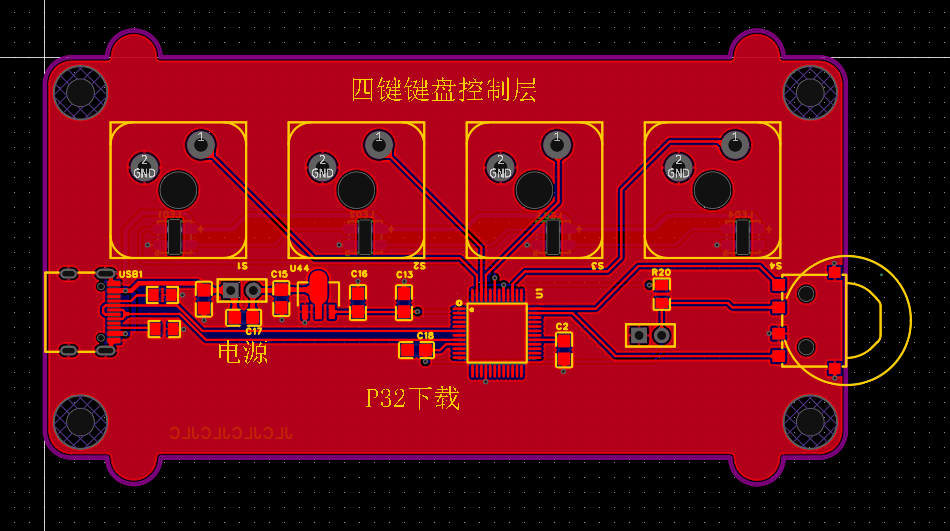

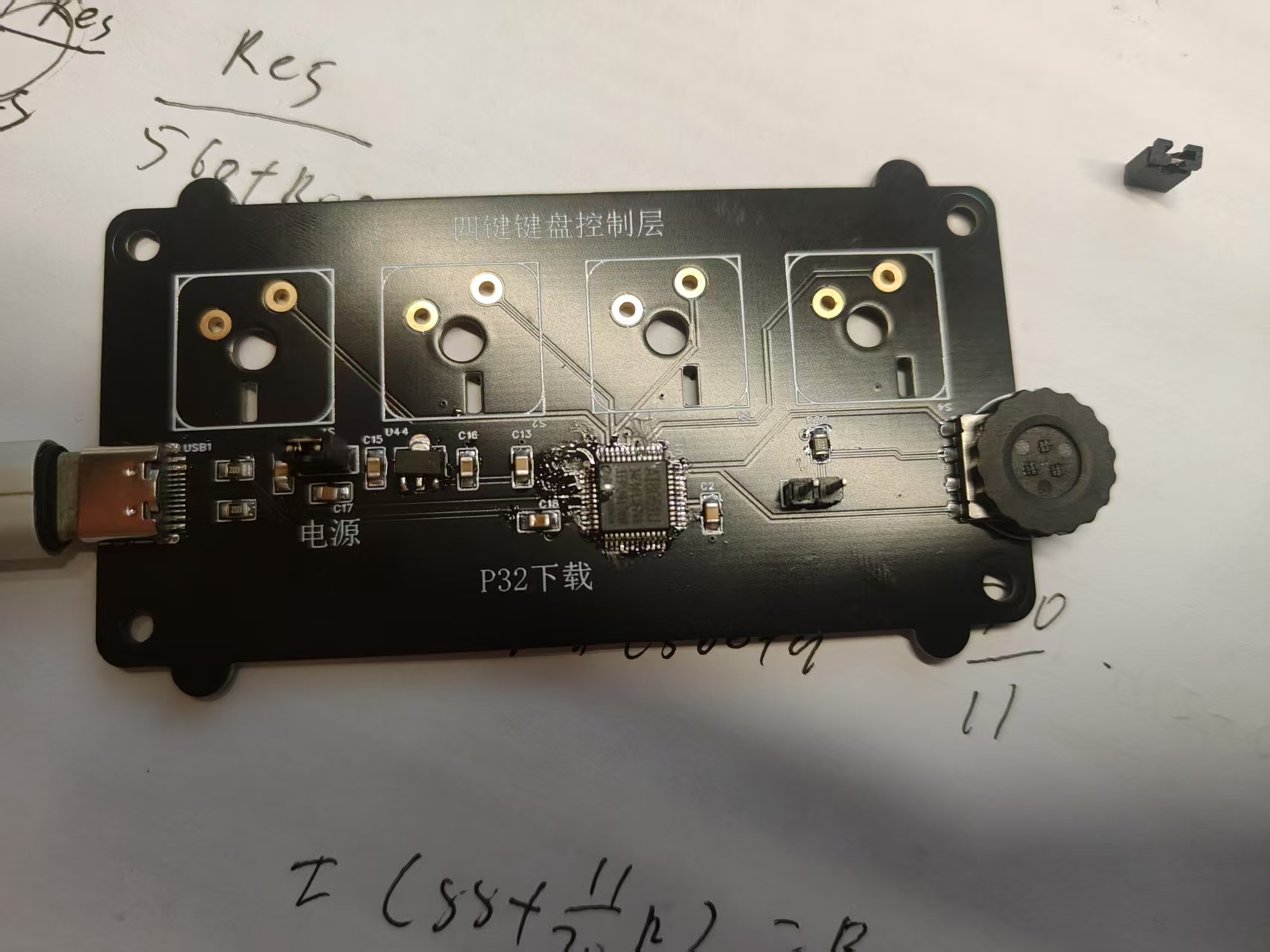

PAC_正

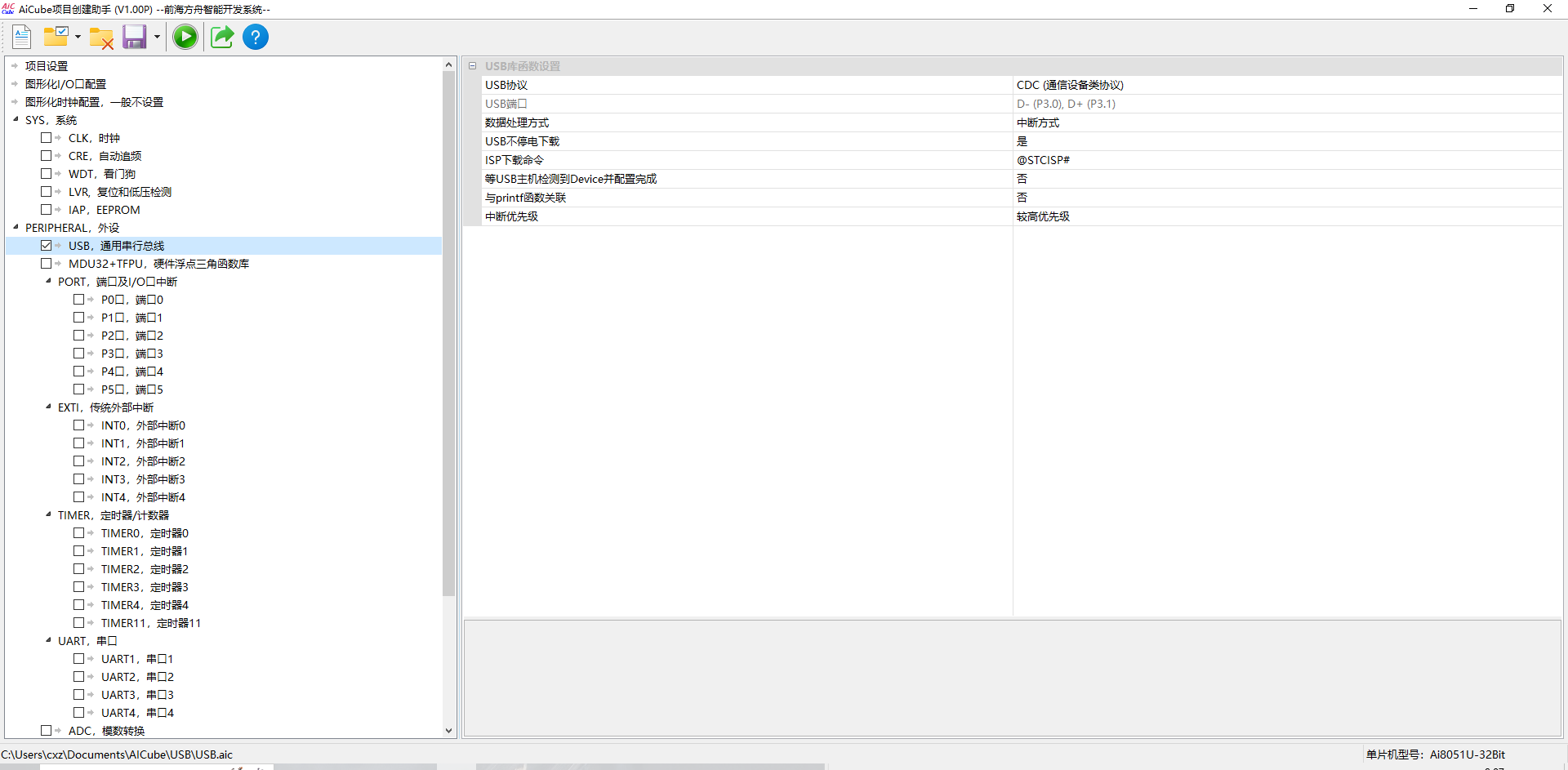

AICube配置

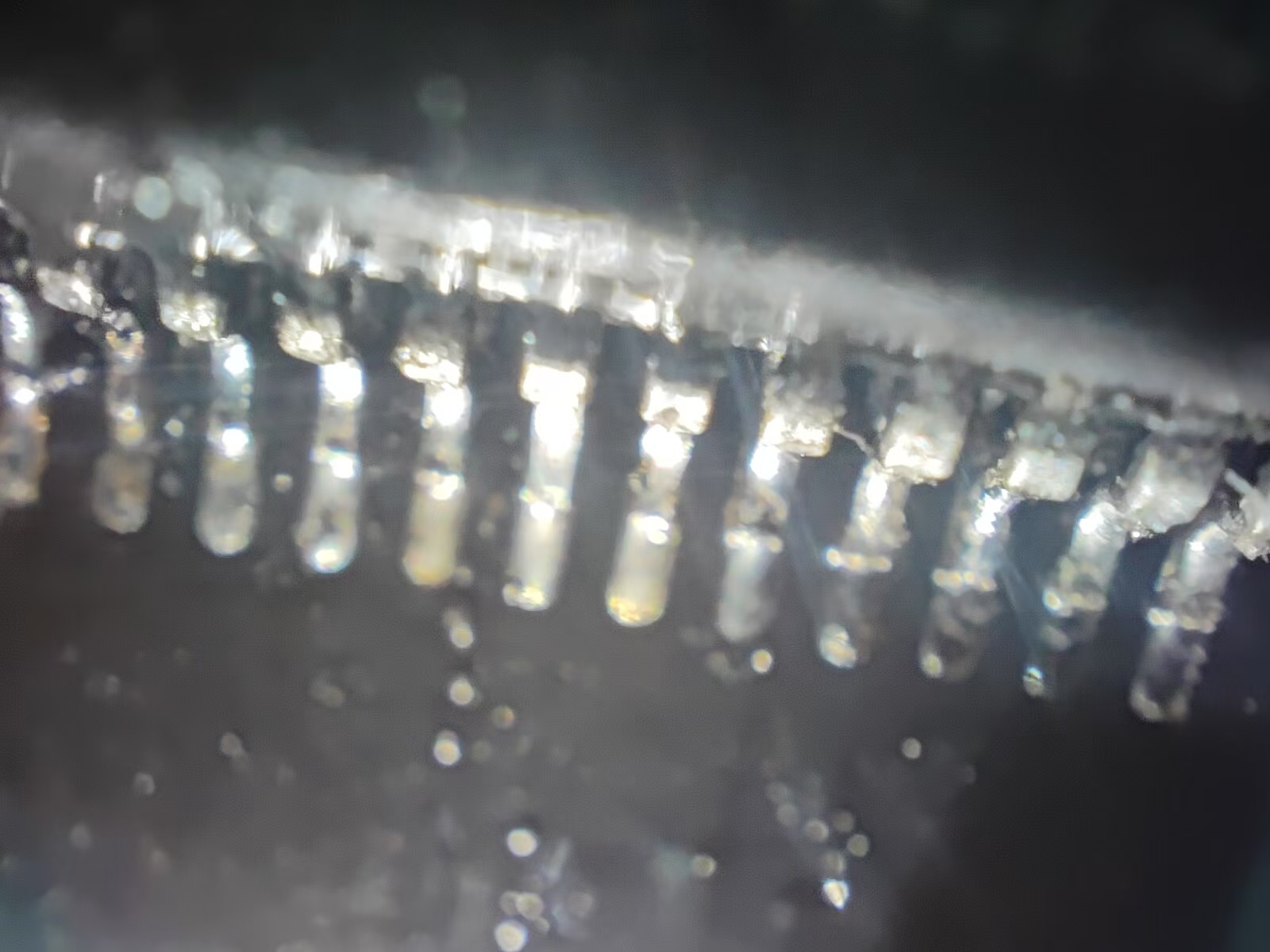

焊接无误

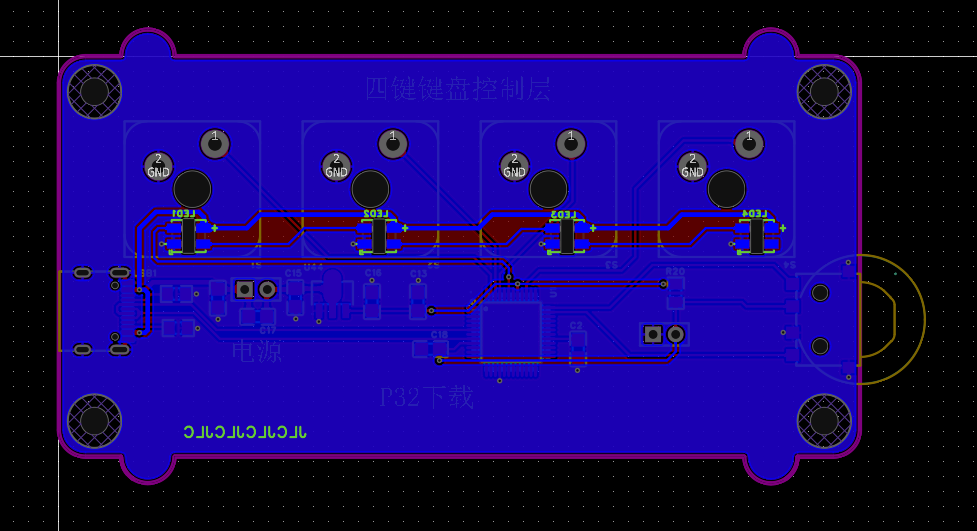

PAC_反

实物

下载器卡在这个界面

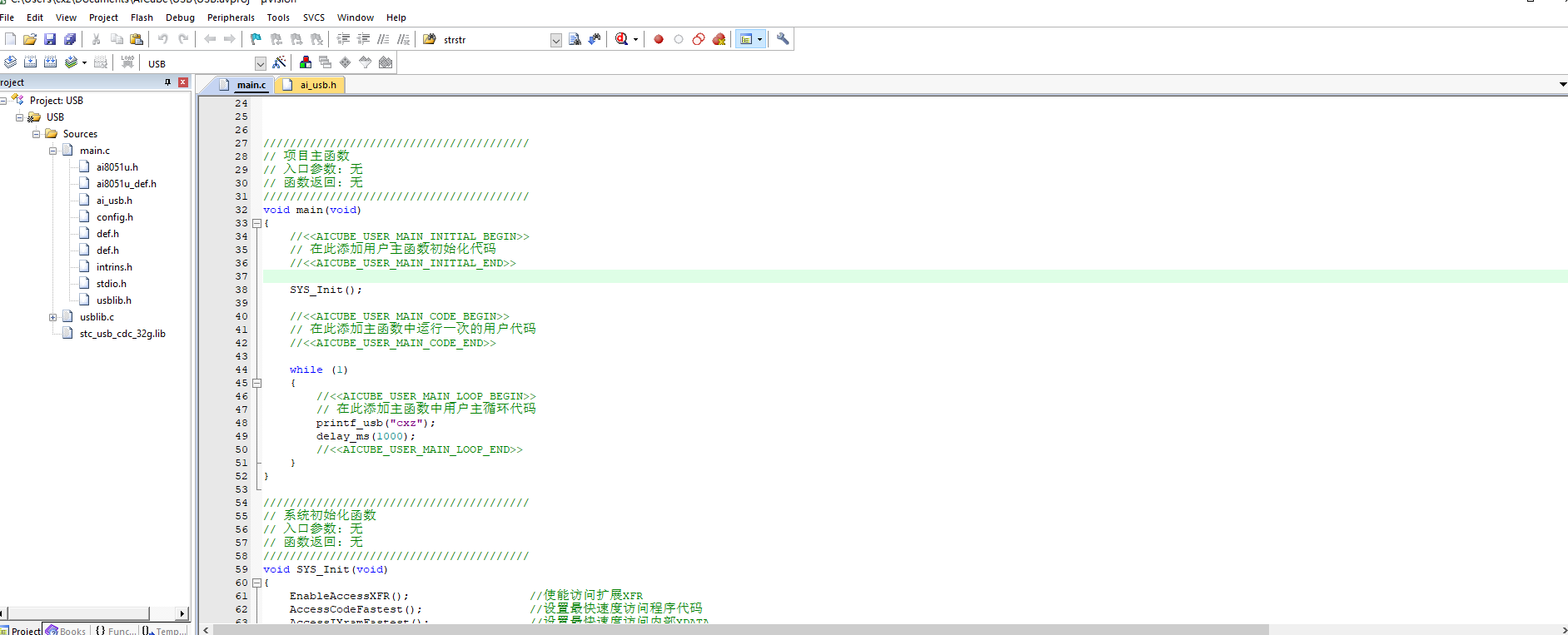

代码，值添加了两行代码

Sky_c***

除了P30,P31,P32,VCC,GND,UCAP以外，其它引脚状态会影响下载嘛？我的P05和P06可能会处于接地状态

erci***

至少代码没问题，22uf电容呢？

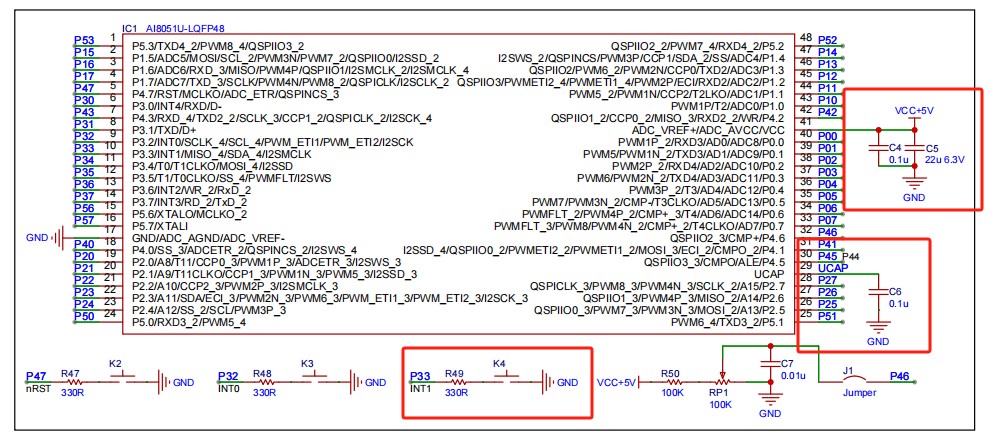

照着这个最小系统，把没用的东西都去掉再试下

Sky_c***

erci*** 发表于 2025-7-1 09:39
至少代码没问题，22uf电容呢？
照着这个最小系统，把没用的东西都去掉再试下
...

因为是LDO-3.3V供电,所以这边没有加22uf,我试试把别的去掉

erci***

Sky_c*** 发表于 2025-7-1 09:51
因为是IDO3V供电,所以这边没有加22uf,我试试把别的去掉

哪里有22uf可以省的说法，没找见呀。最小系统照着抄就行了。
找个22uf堆100nf上并联去

神***

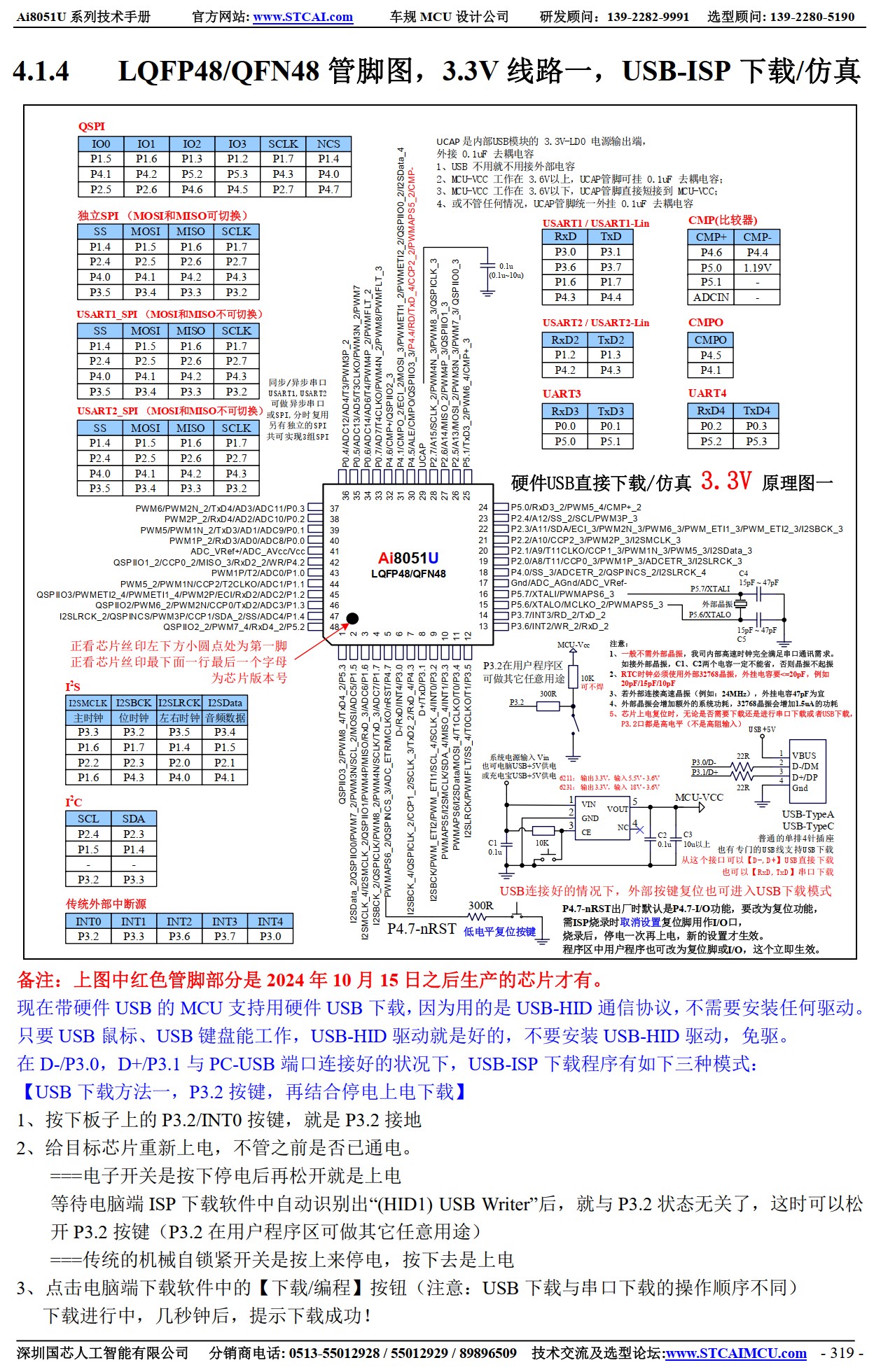

为楼主，专门增加了下面这节的讲解,
3.3V-LDO, 6211/RMB0.12
https://www.stcaimcu.com/data/download/Datasheet/AI8051U.pdf

Sky_c***

神*** 发表于 2025-7-1 10:03
为楼主，专门增加了下面这节的讲解,
3.3V-LDO, 6211/RMB0.12
https://www.stcaimcu.com/data/download/Dat ...

和电源没有任何关系，跳线断电即使损伤也是损伤LDO不会影响单片机，
经过两个跳线手动短接，上电顺序百分百没有任何问题，
而且ISP上面显示也一切正常，退一万步电源有问题，
会导致P32必须一直下拉才可以下载程序吗？

Sky_c***

erci*** 发表于 2025-7-1 10:01
哪里有22uf可以省的说法，没找见呀。最小系统照着抄就行了。
找个22uf堆100nf上并联去 ...

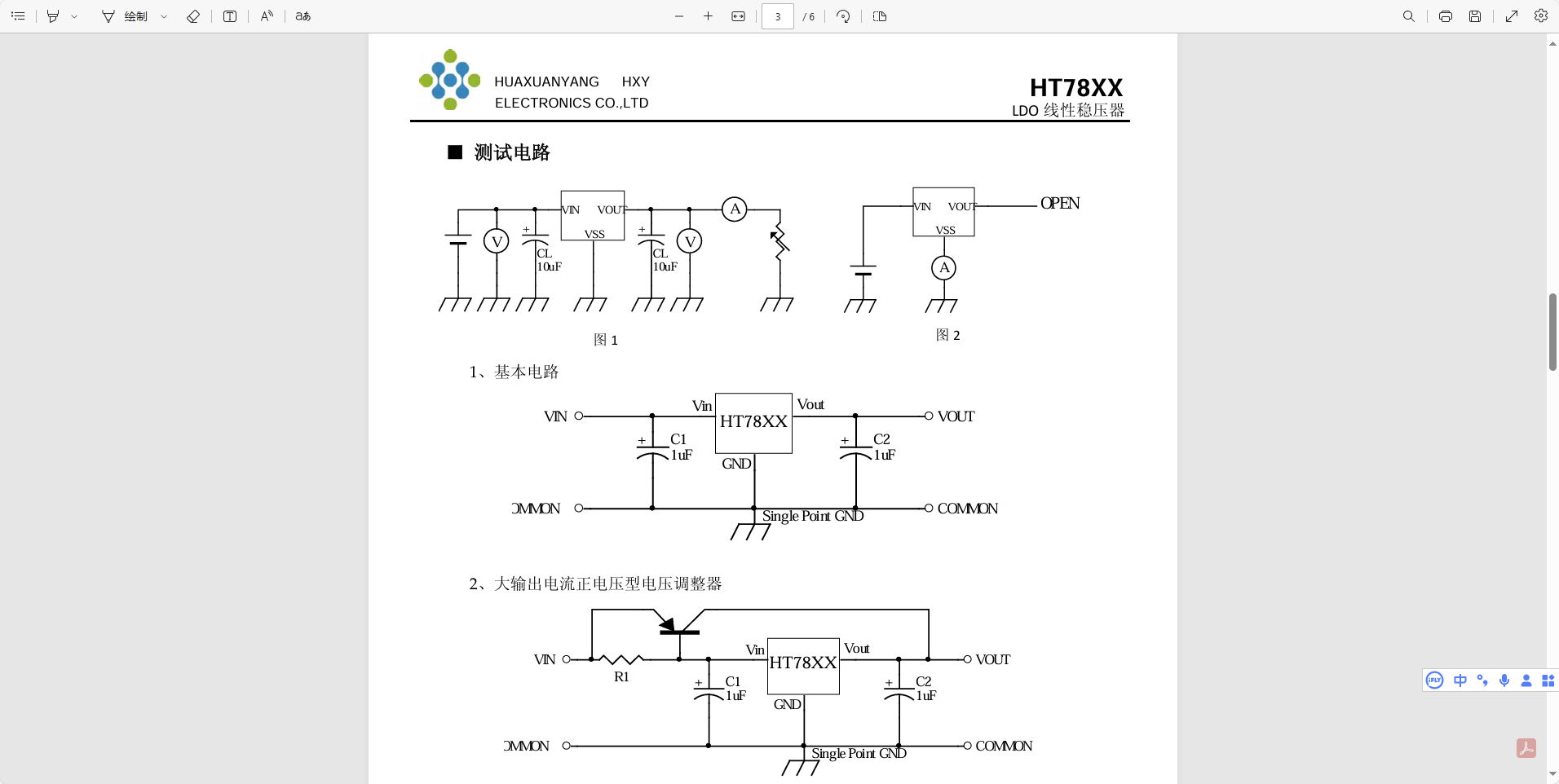

第一，你说的22的官方图是5v电源。第二，HT7833手册给的给的图就是这样的，单片机旁路参考AI8051，但是电源旁路，参考电源供应的手册更准吧？

erci***

Sky_c*** 发表于 2025-7-1 11:08
第一，你说的22的官方图是5v电源。第二，HT7833手册给的给的图就是这样的，单片机旁路参考AI8051，但是电 ...

电源的电容靠近电源，MCU的电容靠近MCU。这能合并吗......

Sky_c***

erci*** 发表于 2025-7-1 10:01
哪里有22uf可以省的说法，没找见呀。最小系统照着抄就行了。
找个22uf堆100nf上并联去 ...

而且我已经用AI8051做了很多项目了，没有任何一次出现这个问题。只有这个板子出现了问题，我只想知道是设计上的缺陷还是哪里有问题，如果说就是这个22uf引起的，是HT7833就是有问题，那我也认了。但是如果选型的自由都没有，那这单片机不如学安信可直接大封装起来做成模块
