Ry*** · 发表于 2024-7-31 18:06:33

梁*** 发表于 2024-7-31 17:33
先看PWM正常输出没有？

没有{:5_270:}。只有一路有波形，但是不是那种正常的PWM波形，初始阶段非常杂乱。

梁*** · 发表于 2024-7-31 22:22:41

Ry*** 发表于 2024-7-31 18:06
没有。只有一路有波形，但是不是那种正常的PWM波形，初始阶段非常杂乱。 ...

直接运行我的例子试试？

Ry*** · 发表于 2024-8-1 08:33:55

梁*** 发表于 2024-7-31 22:22
直接运行我的例子试试？

我硬件上没法跟您这个示例相同，PWM1的两个引脚已经被ADC占去了。只能从PWM2开始到PWM4作为驱动，但是因为还是不太理解这个PWM的寄存器配置，所以也不清楚更改的是否正确。而且关于ADC作为比较器正向输入也不清楚怎么实现和配置的。看了您的教程视频还是比较疑惑的。

licha*** · 发表于 2024-8-2 09:22:26

梁*** 发表于 2023-4-19 09:21
我没有现成的板子。交流3相380V，整流时其实还是220V的，峰值311V。
电路改下驱动部分，用驱动IC来驱动MO ...

我也比较期待用高压的IPM来做的开发板，这样目前应用很广

zhou*** · 发表于 2024-8-4 14:03:49

zhouyubo 发表于 2024-7-20 12:15
今天焊接完了测试只会抖动，电机转不起来，mos管不发热，

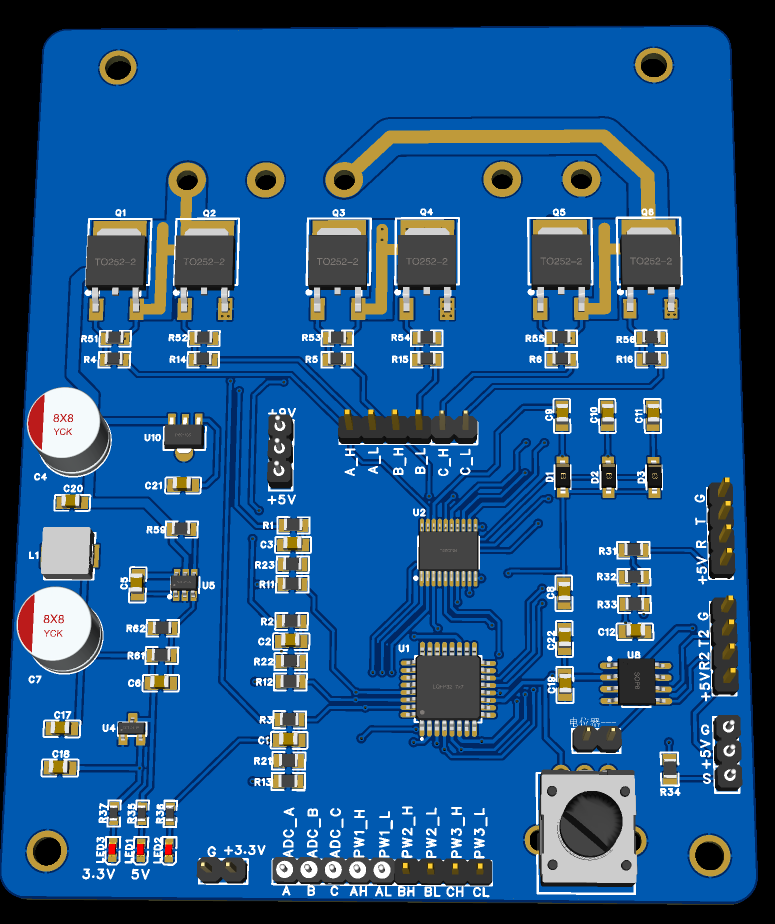

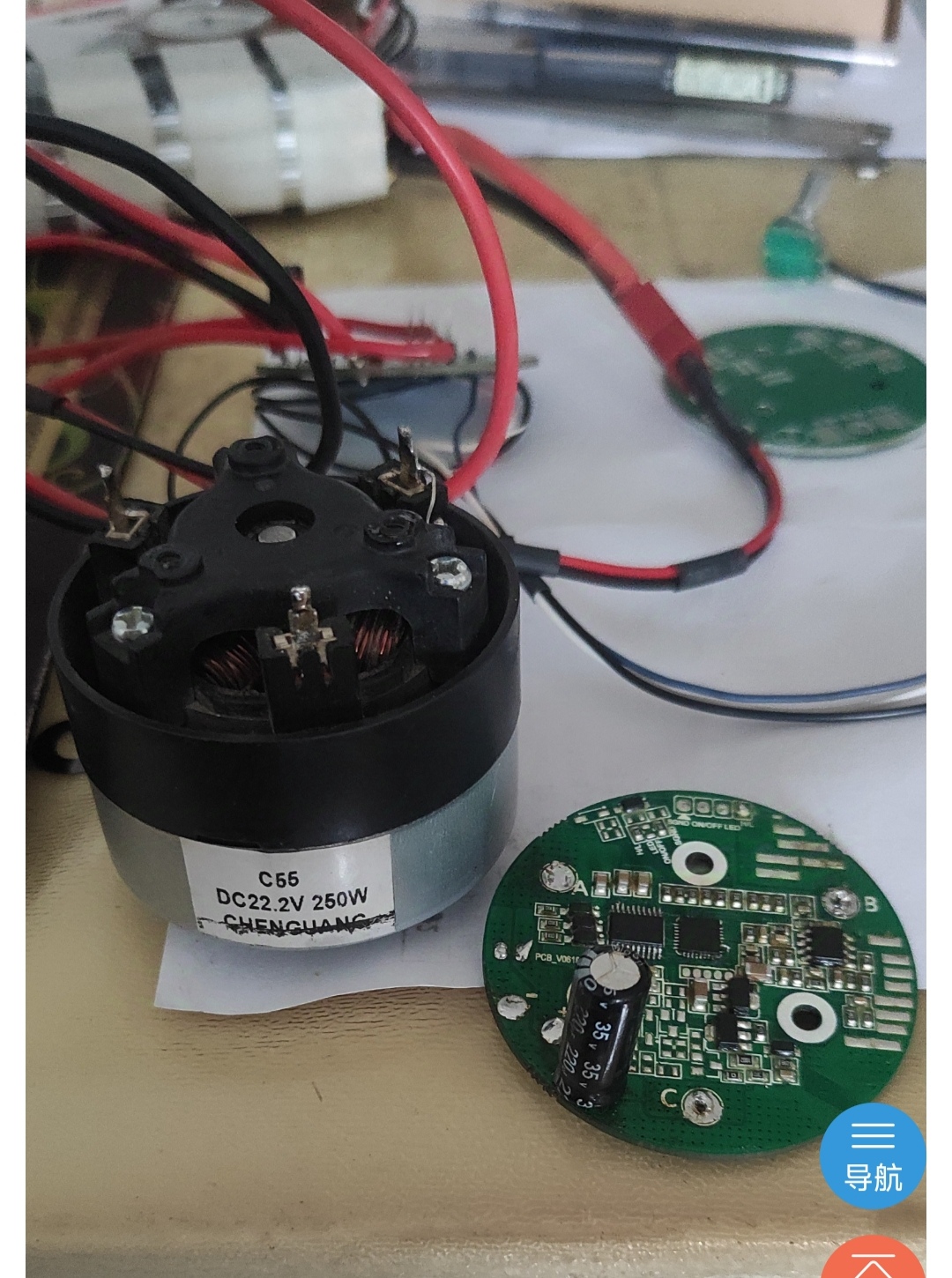

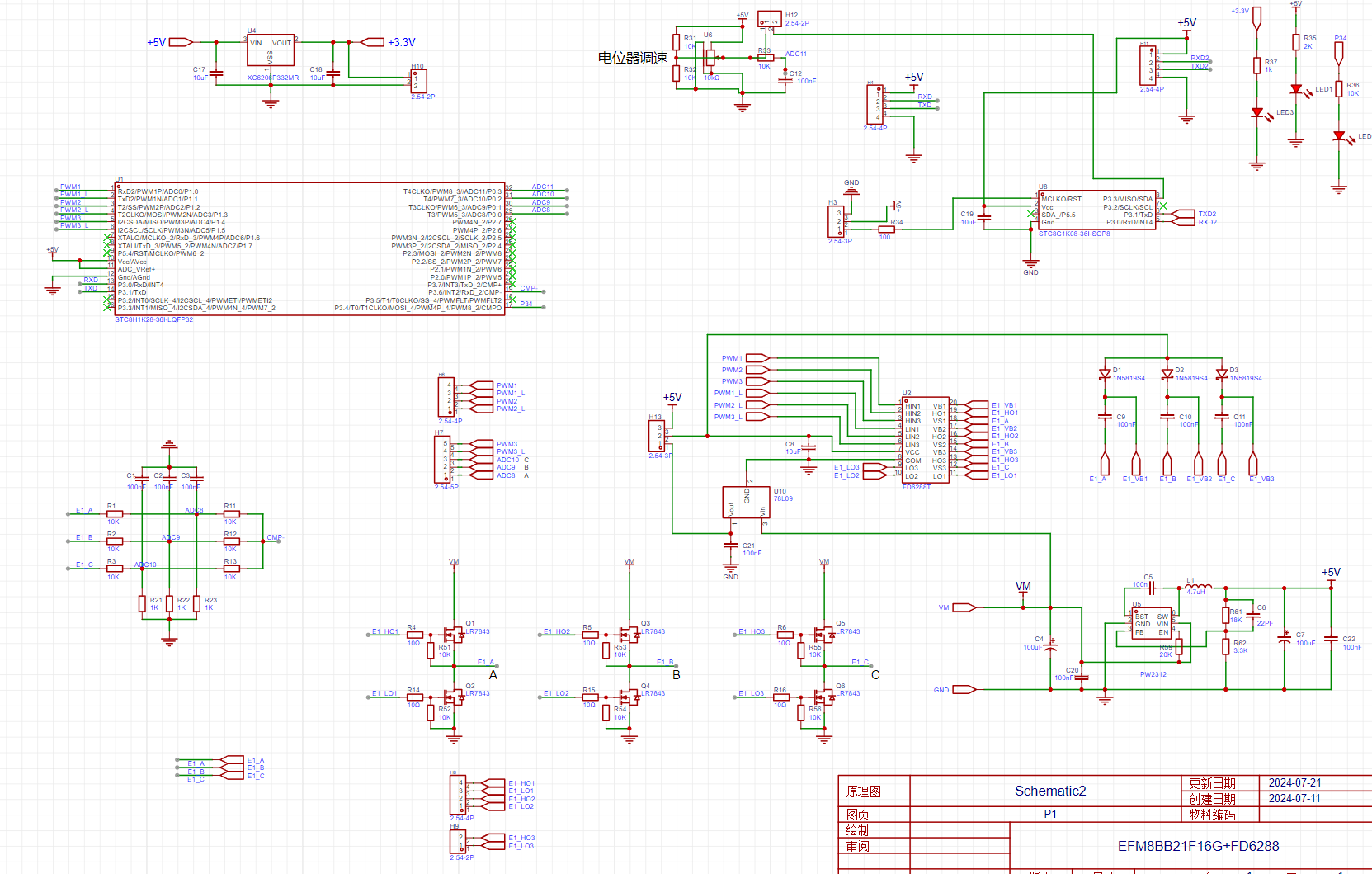

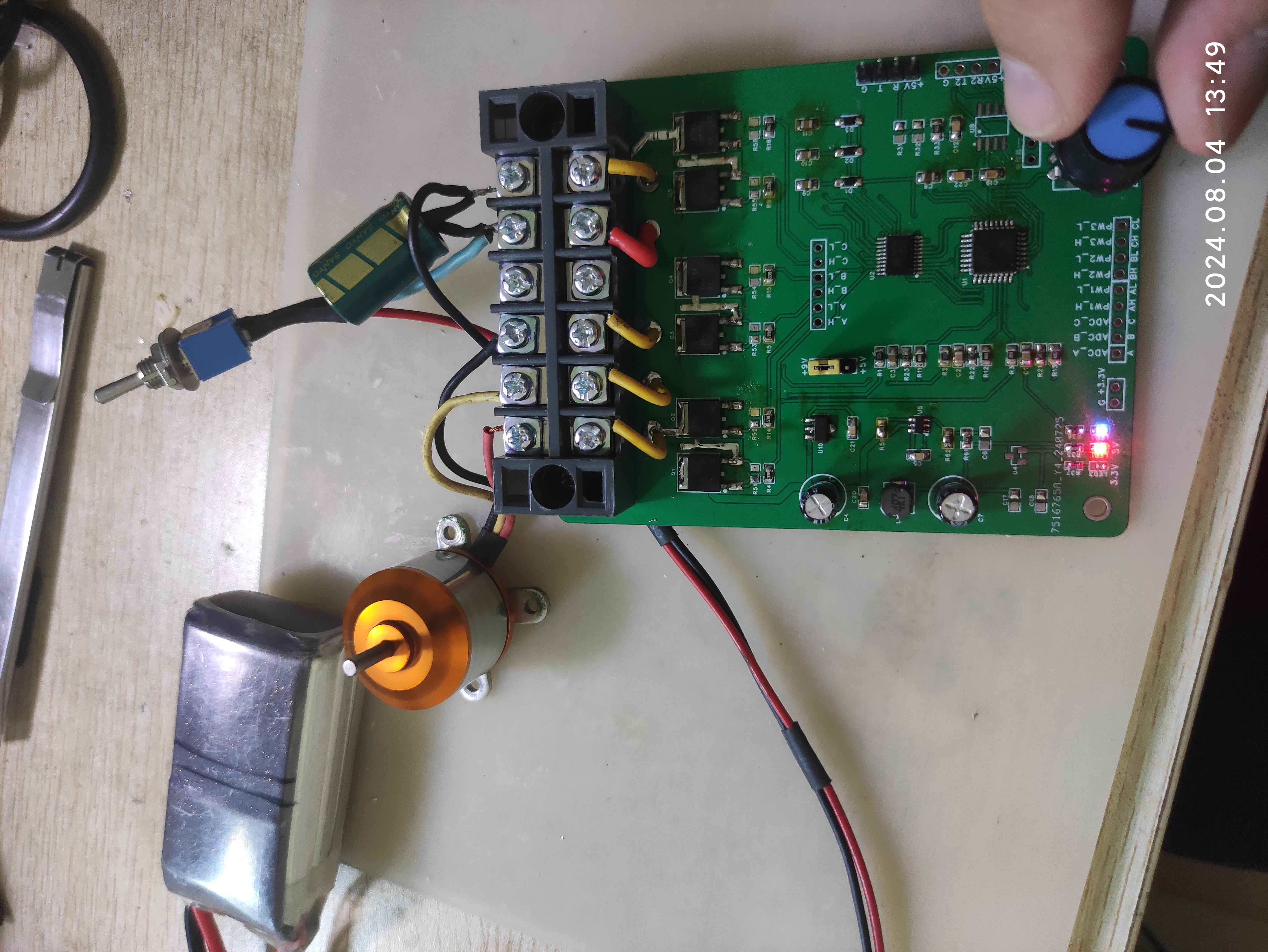

今天又用新做的实验板验证了一下，运转正常，就是电位器要拧到很高的位置才开始转动。先做的圆板上QFN的mos管不怎么好焊，所以这次新板上用IRLR7843这种封装的。同时FD6288使用78L09稳压9V来提高供电，虽然在BLHeli电调上用5V都是可以的

zhou*** · 发表于 2024-8-4 14:06:47

zhouyubo 发表于 2024-8-4 14:03
今天又用新做的实验板验证了一下，运转正常，就是电位器要拧到很高的位置才开始转动。先做的圆板上QFN的m ...

使用了FD6288驱动全NMOS管。程序不用更改。

38301*** · 发表于 2024-8-4 19:06:14

梁工求一份按键调速的例程参考哦

梁*** · 发表于 2024-8-4 19:29:43

本帖最后由梁工于 2024-8-4 19:32 编辑

38301*** 发表于 2024-8-4 19:06
梁工求一份按键调速的例程参考哦

按键的很简单，，我没加上去，自己加两个按键可以接在P3.0 P.31，去掉电位器改变占空比，换成按键加减操作占空比即可，可以按键一次加减10，加快调整速度。

zhou*** · 发表于 2024-8-4 19:52:18

zhouyubo 发表于 2024-8-4 14:03
今天又用新做的实验板验证了一下，运转正常，就是电位器要拧到很高的位置才开始转动。先做的圆板上QFN的m ...

原来是指数的电位器太水了，换了个电位器调速正常了。驱动22V的250W高速吸尘器暴力电机也可以的。但是电压只能是4S不能上到5S。可能是moa换耐压问题吧。

38301*** · 发表于 2024-8-4 22:09:46

梁*** 发表于 2024-8-4 19:29
按键的很简单，，我没加上去，自己加两个按键可以接在P3.0 P.31，去掉电位器改变占空比，换成按键加减操作 ...

好的谢谢
