三相无刷直流电机驱动-8H系列-带HALL 梁工例子

梁***

well*** 发表于 2023-9-13 14:40
梁工，您好！网上买了一个无刷电机，请问您图上标的HA,HB,HC与HW,HV,HU是怎么对应的呀！按图画了一块PCB， ...

就算接错霍尔信号，也不应该烧MOSFET，最多转不起来。开启启动用表小的油门（电位器）。
U、V、W是电枢（线圈）引脚，接驱动输出，随便确定一个接线顺序。
HU、HV、HW是霍尔信号，连电源一起接到电路中，相序随便先定一个顺序，如果转不起来，就换线，换几次一般都正常了。我通常先用无霍尔方式驱动起来，示波器看霍尔信号跟电枢信号的相位，就可以确定正确的连接。

well***

梁*** 发表于 2023-9-13 16:05
就算接错霍尔信号，也不应该烧MOSFET，最多转不起来。开启启动用表小的油门（电位器）。
U、V、W是电枢（ ...

梁工，你好！按你的方法换线电机能朝一个方向转动,调速正常；反方向则不会转动，调电位器，可以看到电流变大，但电机不会转。 烧MOS管是我二极管焊反了。  谢谢你的指导.

梁***

well*** 发表于 2023-9-14 08:57
梁工，你好！按你的方法换线电机能朝一个方向转动,调速正常；反方向则不会转动，调电位器，可以看到电流 ...

记下能转的线序。
然后，反向，不转，在调线序看看。我没遇到一个转向可以，另一个转向不可以的情况，因为一个转向正常，则线序已经正确，反向也是一样的线序。

well***

梁*** 发表于 2023-9-14 11:29
记下能转的线序。
然后，反向，不转，在调线序看看。我没遇到一个转向可以，另一个转向不可以的情况，因 ...

谢谢梁工的指导，现在正反转和调速都正常了。

梁***

well*** 发表于 2023-9-14 14:49
谢谢梁工的指导，现在正反转和调速都正常了。

原来反转不行是啥原因呢？

well***

梁*** 发表于 2023-9-14 15:51
原来反转不行是啥原因呢？

HALL线接错了，三根线试了6种接法，其中三种电机是不能转，二种电机只能朝一个方向转，只有一种接法电机能正反转。

梁***

well*** 发表于 2023-9-15 08:04
HALL线接错了，三根线试了6种接法，其中三种电机是不能转，二种电机只能朝一个方向转，只有一种接法电机 ...

6种组合，只有一种是正确的。

gzl***

梁工，能不能讲解下电路硬件设计原理，MOS管驱动那部分还是搞不太明白

梁***

gzl*** 发表于 2023-9-19 09:30
梁工，能不能讲解下电路硬件设计原理，MOS管驱动那部分还是搞不太明白

MOSFET就是简单的驱动，一个N管一个P管组成半桥，大功率的只是为了增加速度，用三极管来驱动、

小白***

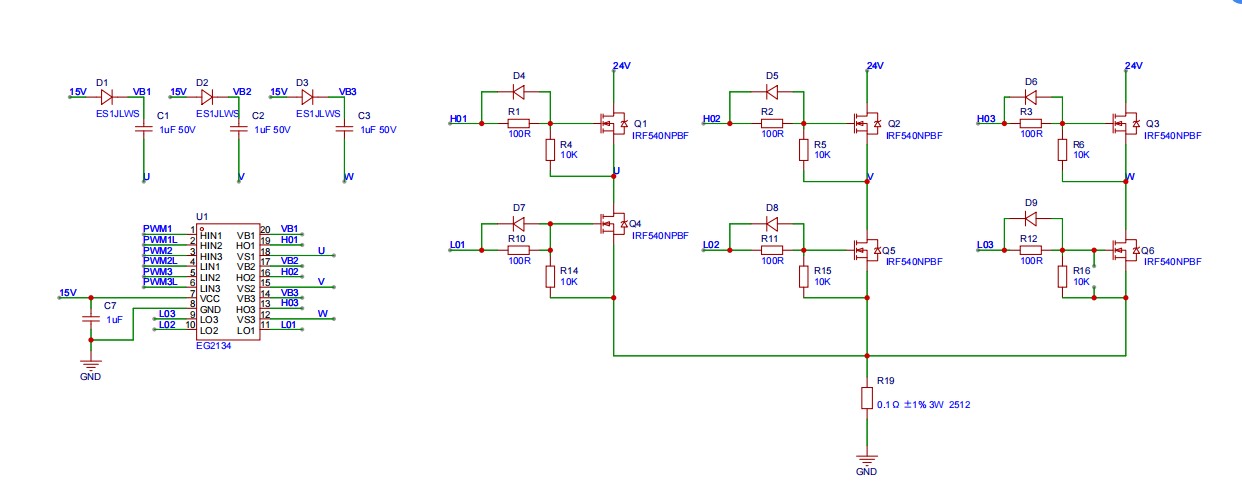

梁工：你好，我想请教一下，我如果改成图片中的电路，把上下管都换成NMOS管，其他都不变，例程的程序可以直接用吗？有需要改动的地方吗？盼复，谢谢！
