三相无刷直流电机驱动-8H系列-带HALL 梁工例子

luo***

梁*** 发表于 2024-4-27 12:32
改了一个电路给您参考：

您好梁工：原理图中，EG2106芯片VB脚与VS脚之间的电容 选什么类型的？耐压要多少V？

梁***

luo*** 发表于 2025-6-27 14:03
您好梁工：原理图中，EG2106芯片VB脚与VS脚之间的电容 选什么类型的？耐压要多少V？  ...

普通陶瓷贴片电容，10uF、16V或以上均可，推荐10uF/25V。

碧***

梁工，你好！请问下，您的方案，如果24供电，几百w的电机，能不能快速正反转切换，一秒能达几次

梁***

碧*** 发表于 2025-8-15 10:35
梁工，你好！请问下，您的方案，如果24供电，几百w的电机，能不能快速正反转切换，一秒能达几次 ...

不能快速正反转，要先停止，再换向。

曾***

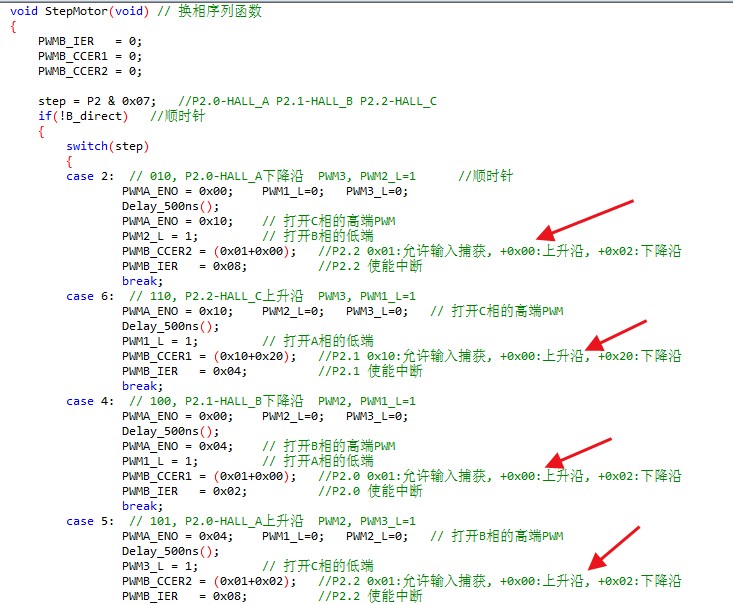

梁工，对于有感BLDC驱动代码，假如采用STC32G，霍尔信号采集的方式是这个吗？
【采用PWM5P\PWM6P\PWM7P的输入信号，传递到异或XOR，再送到TI5,再利用CC5\CC6捕捉霍尔信号的上下跳变】
目前我看你的PWMB初始化代码，上下边沿触发的代码，是被注释掉的，很疑惑，在哪里配置，采用上升沿触发，还是下降沿触发中断？且没看到相关的XOR配置。
能讲一下，你是如何配置，3相霍尔信号的采集？以及什么信号才触发中断？

梁***

曾*** 发表于 2025-8-22 18:31
梁工，对于有感BLDC驱动代码，假如采用STC32G，霍尔信号采集的方式是这个吗？
【采用PWM5P\PWM6P\PWM7P的输 ...
