1/24 帮审核，擎天柱3：Ai8051U-音频FFT示波器USB实验板-V1.1,EDA文件已开源

神*** · 发表于 2025-1-22 09:00:05

hu_ji*** 发表于 2025-1-22 01:14

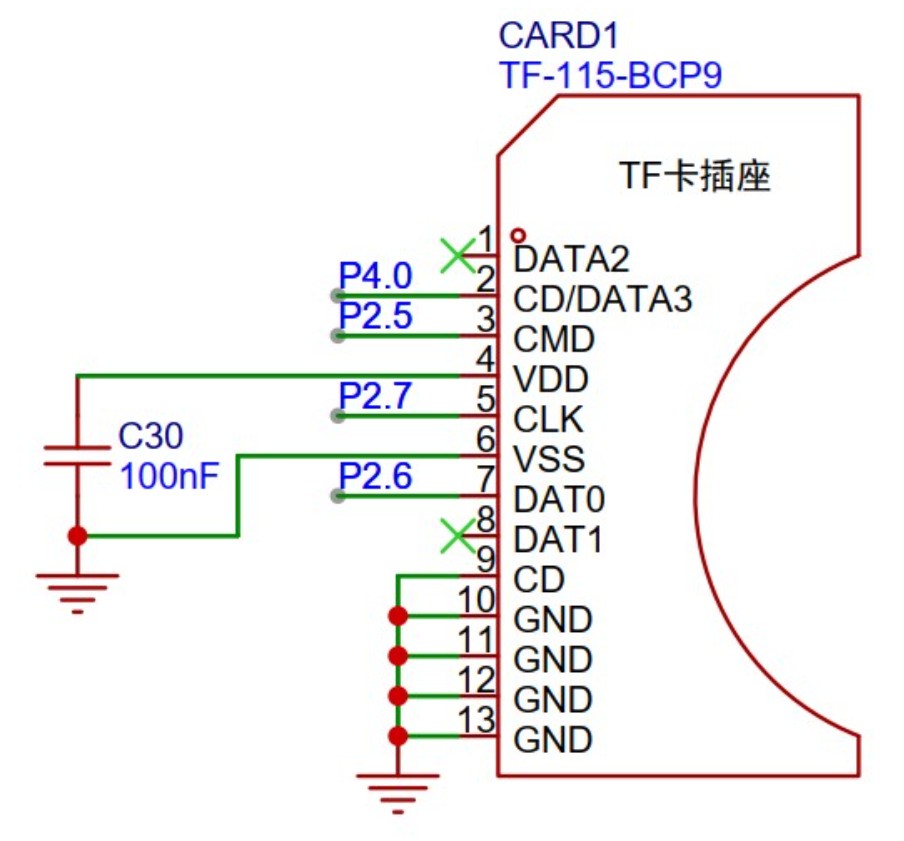

QQ群友提的TF卡没有供电以及其它的建议，好像还是没有改到。

确实，原理图上，TF卡，没有供电


erci*** · 发表于 2025-1-22 09:15:45

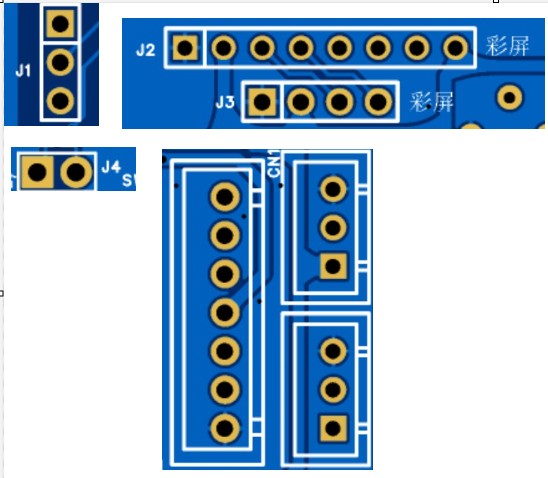

这几个管脚丝印建议也加上，J1~J4,CN1,CN2,CN11

Debu*** · 发表于 2025-1-22 16:37:11

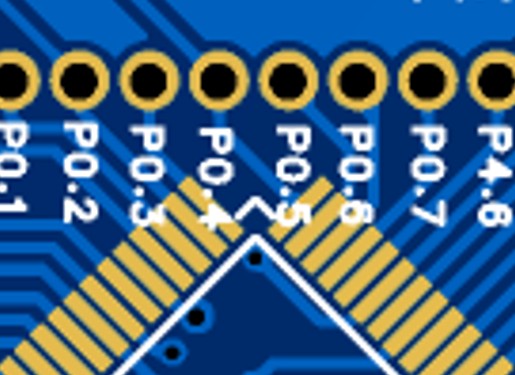

焊盘丝印重叠

文字符号重叠

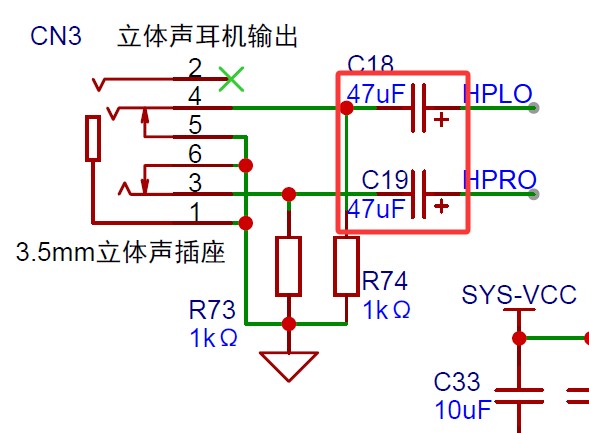

CN3的5、6脚应悬空，否则未连接时信号短路

C18、C19，100μF或以上，否则低音弱

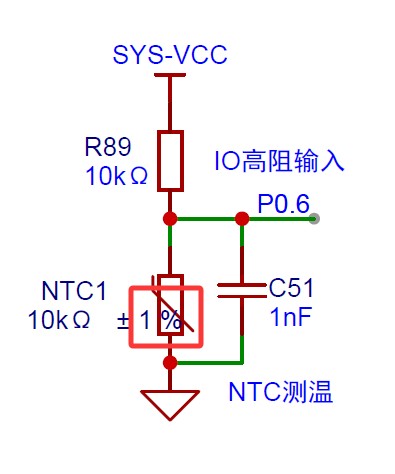

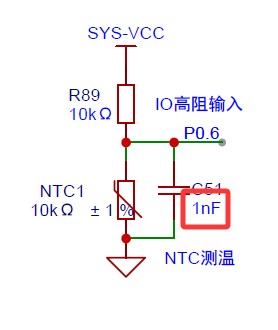

NTC测温属于低速信号，C51可以用100nF

Debu*** · 发表于 2025-1-23 15:47:01

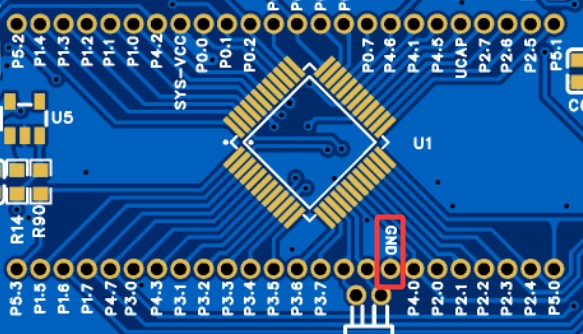

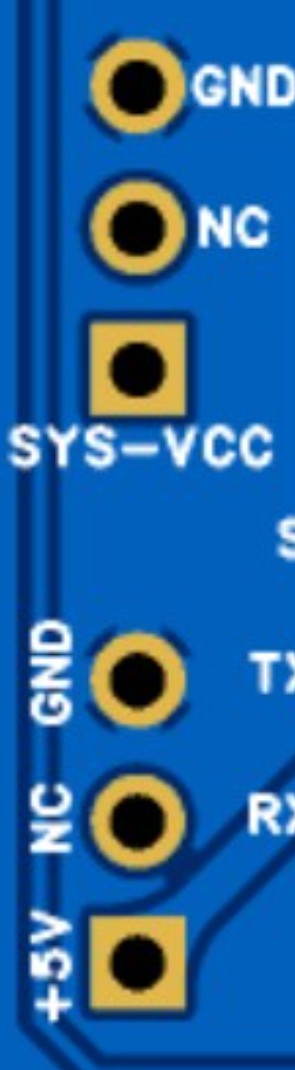

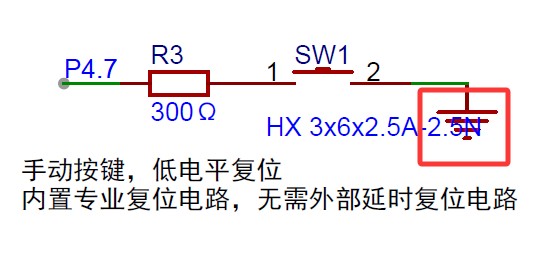

是否需要和开天斧屠龙刀开山斧擎天柱保持一致的左下角GND？

神*** · 发表于 2025-1-23 16:09:50

神*** · 发表于 2025-1-23 16:12:30

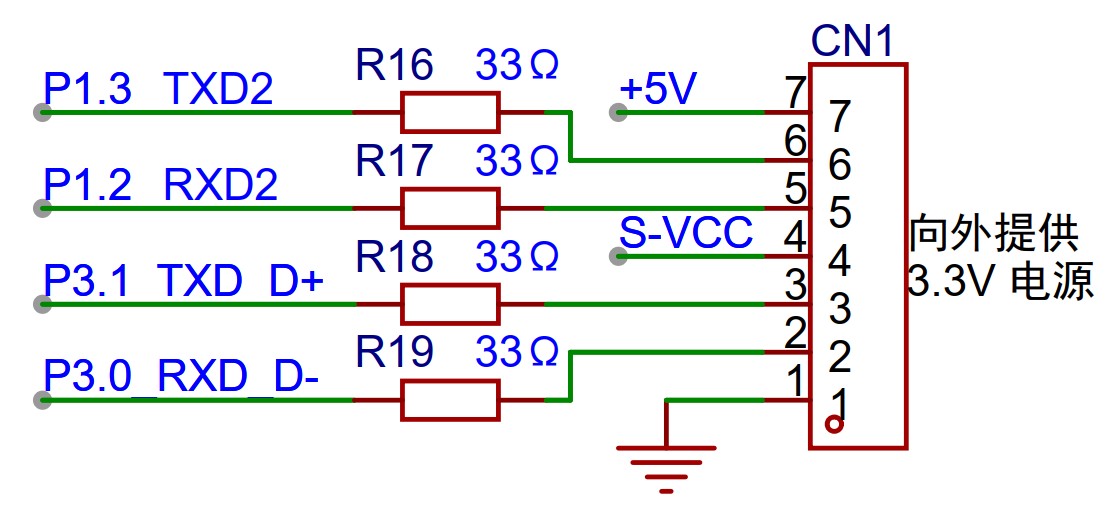

USB转双串口
这不要用 P3.0/P3.1;
【P3.0/D-, P3.1/D+】做USB功能
如 P3.6/P3.7 做 USB转串口

神*** · 发表于 2025-1-23 16:48:51

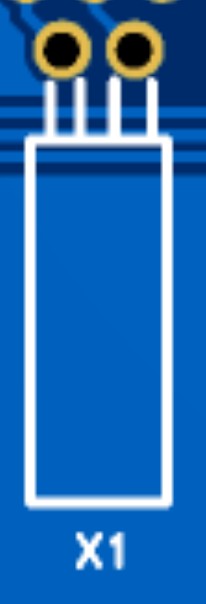

用贴片

神*** · 发表于 2025-1-23 16:51:32

2-PIN

神*** · 发表于 2025-1-23 16:58:24

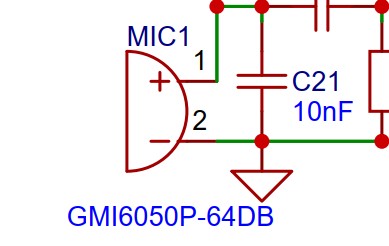

加丝印：录音咪头

神*** · 发表于 2025-1-23 16:59:24

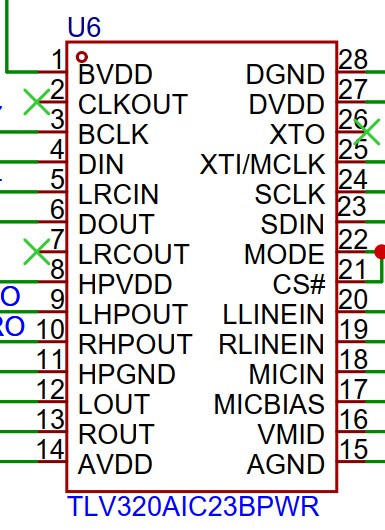

音频编解码器，TLV320AIC23BPWR，RMB2.49

支持全双工，录音，放音
