1/24 帮审核，擎天柱3：Ai8051U-音频FFT示波器USB实验板-V1.1,EDA文件已开源

神***

大家帮审核，多提宝贵建议,20250124修改, 10:30：

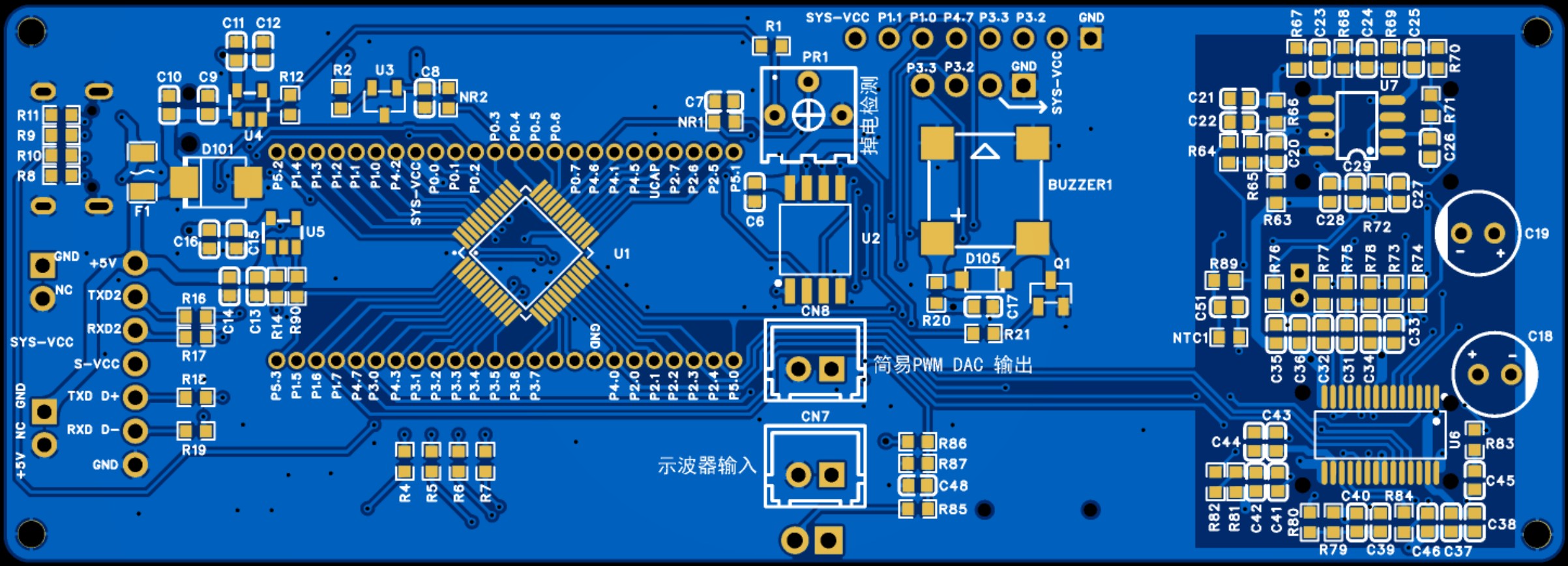

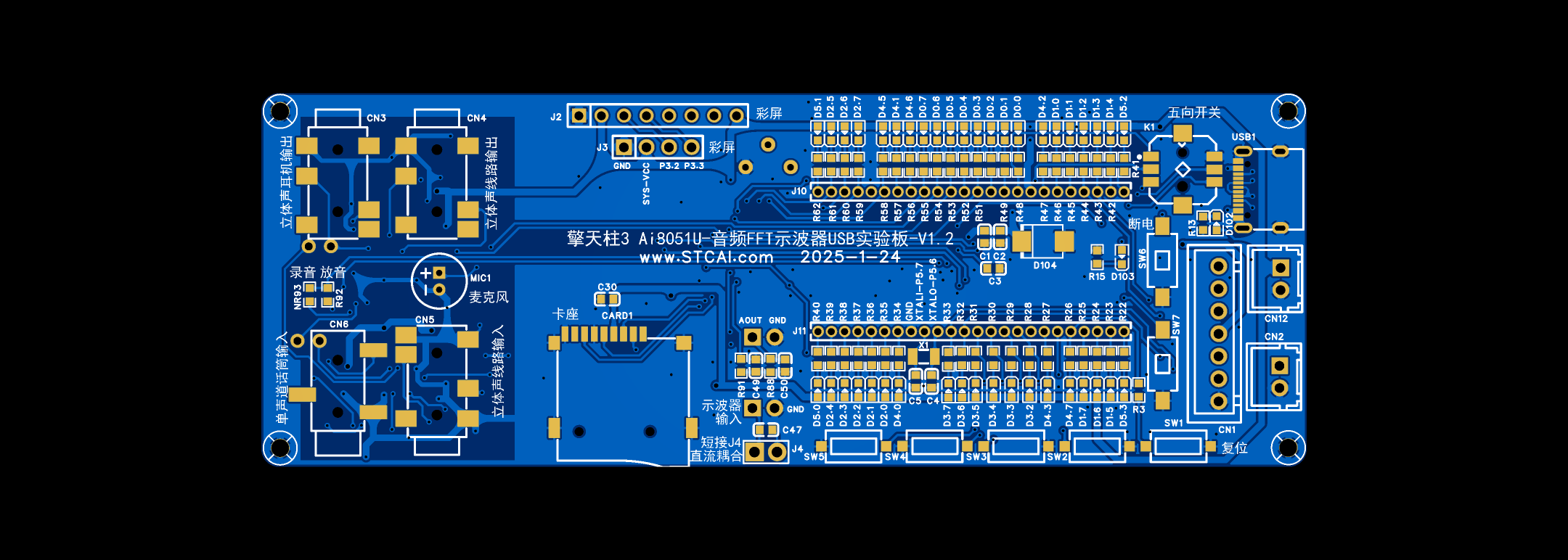

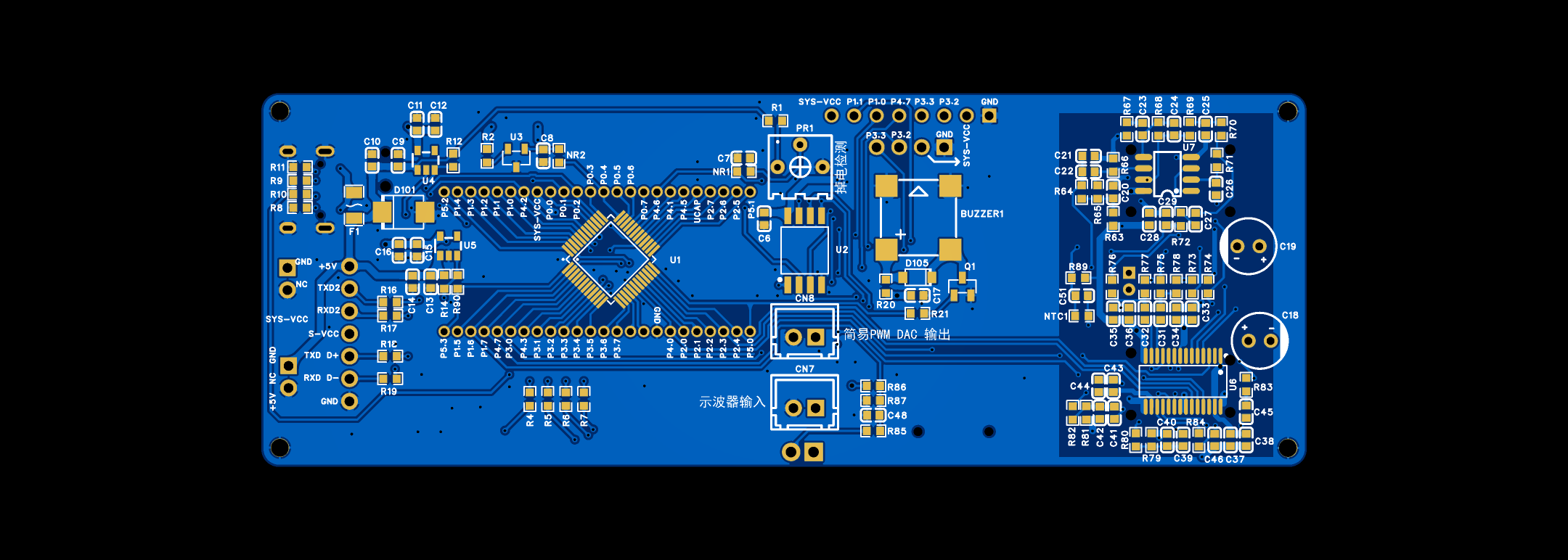

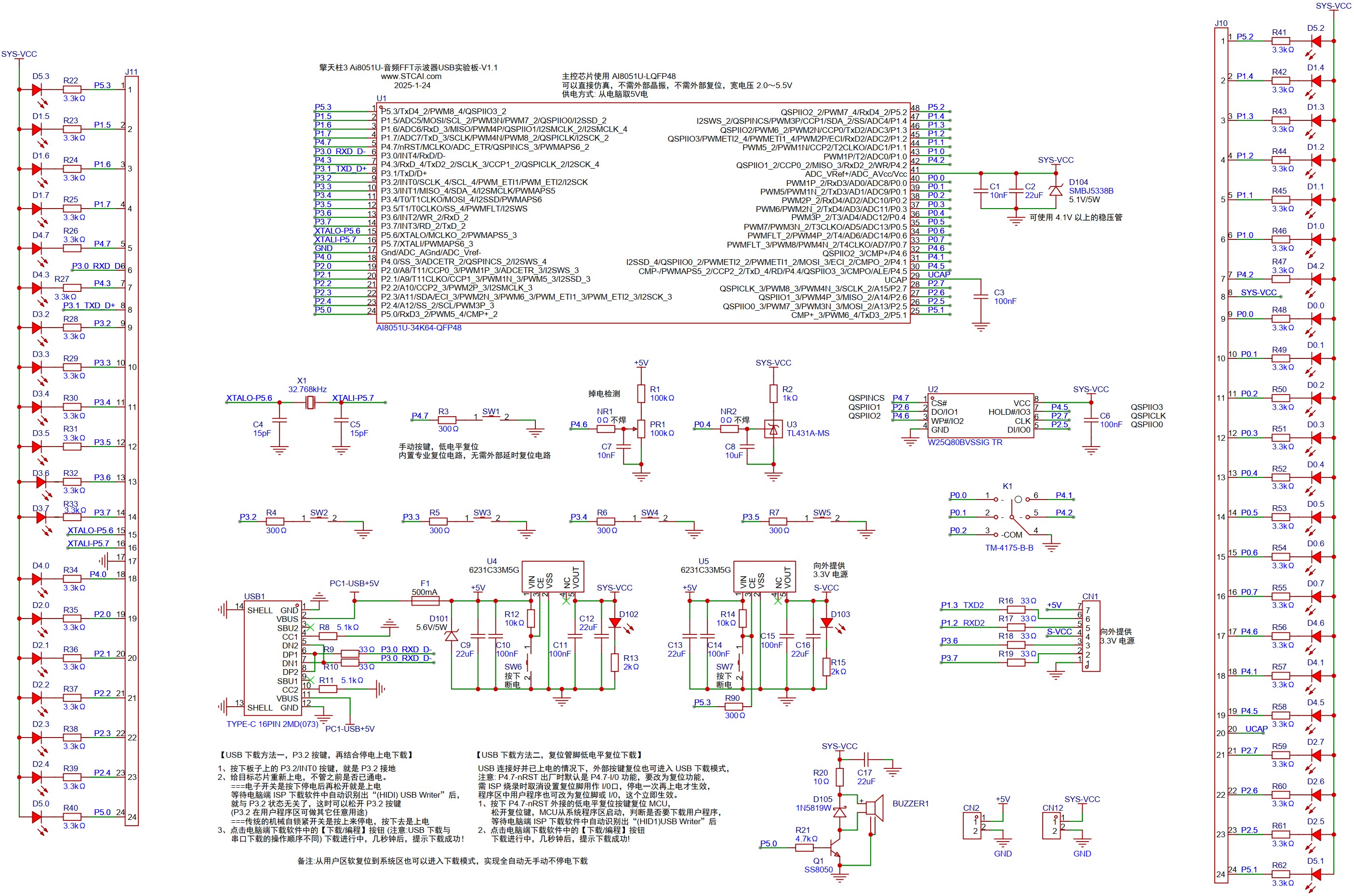

擎天柱3，Ai8051U-音频FFT示波器USB实验板-V1.1-20250124
===EDA文件已开源

梁***

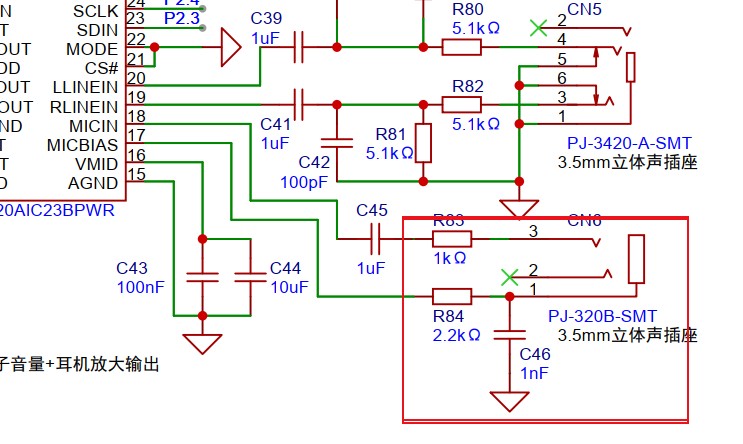

话筒输入插座接错：

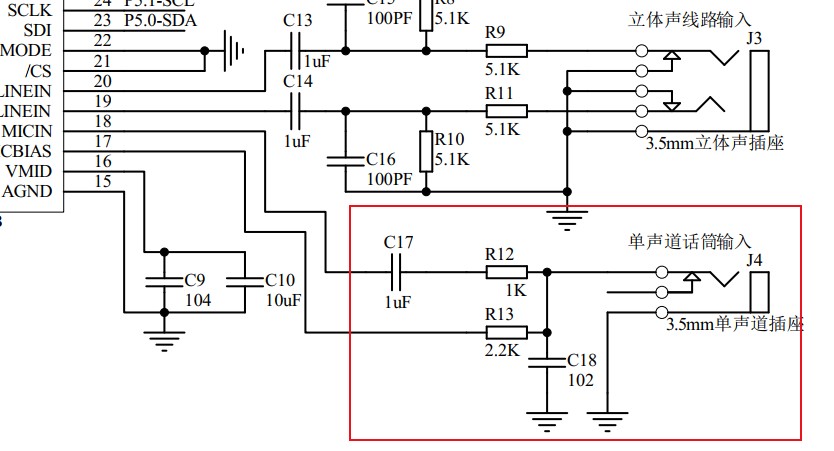

应该按下图连接：

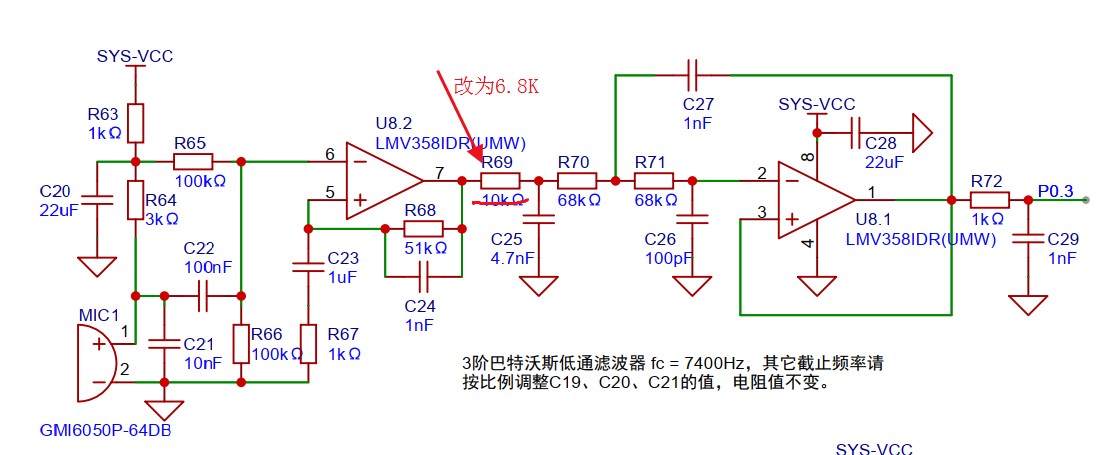

下面的电阻R69改为6.8K（原来是10K）：

神***

Ai8051U-LQFP48  比普通 M0/M3，如 32F103C8T6 强太多的地方：
1，Ai8051U有TFPU@120MHz, 算力比他强, uS级硬件三角函数/浮点运算器；
2，Ai8051U的抗干扰比他强；
3,  Ai8051U的内部复位是专业级的复位电路，彻底省外部复位；
4,  Ai8051U的内部时钟完全满足串口通信要求,4组串口；
5，Ai8051U-LQFP48有 QSPI, i8080/M6800-TFT 接口，32F103C8T6没有;
6,  Ai8051U的PWM支持硬件移相@120MHz
7，Ai8051U是 34K SRAM
8，Ai8051U是 自带硬件USB, 1个芯片就能直接USB连接电脑仿真/下载，全球唯一

Ai8051U-LQFP48， RMB2.3含税

Debu***

两个电容积除以和加分布电容应等于晶振负载电容
等于
一个电容除以2加分布电容应等于晶振负载电容

实测PCB分布电容约2pF（板厚1.2，3215晶振靠近单片机）
还要加上单片机引脚和内部的寄生电容
实测电容用两个15pF频率偏高（跑RTC长时间测试）
实测电容用两个20pF频率偏低（跑RTC长时间测试）
所以两个电容建议用16pF或18pF（15pF~20pF之间只有这两种）

飞***

如果32768晶振是为了微调内部irc频率，那么直接替换成外部36.864M晶振可不可行？

李***

①建议在CN3至CN6上面添加额外的丝印
CN3：耳机输出
CN4：原始音频输出
CN5：线路输入
CN6：无源麦克风输入
原始音频输出不受音量控制

②附件添加I2S DAC的资料
https://www.ti.com.cn/cn/lit/ds/symlink/tlv320aic23.pdf

③如果遇上AI8052U的IC设计，
   希望能支持全双工模式（以同一个频率传输入和输出）或者使用两组独立IIS，
   一个STC芯片同时解决IIS通道放音和录音，给发烧友弄出模块化装卸的改装空间。

run***

已经很优秀了

21cns***

哇哦，又要有新玩具出来了，期待商家积分商城。

BeHa***

期待发布 :-)

神***

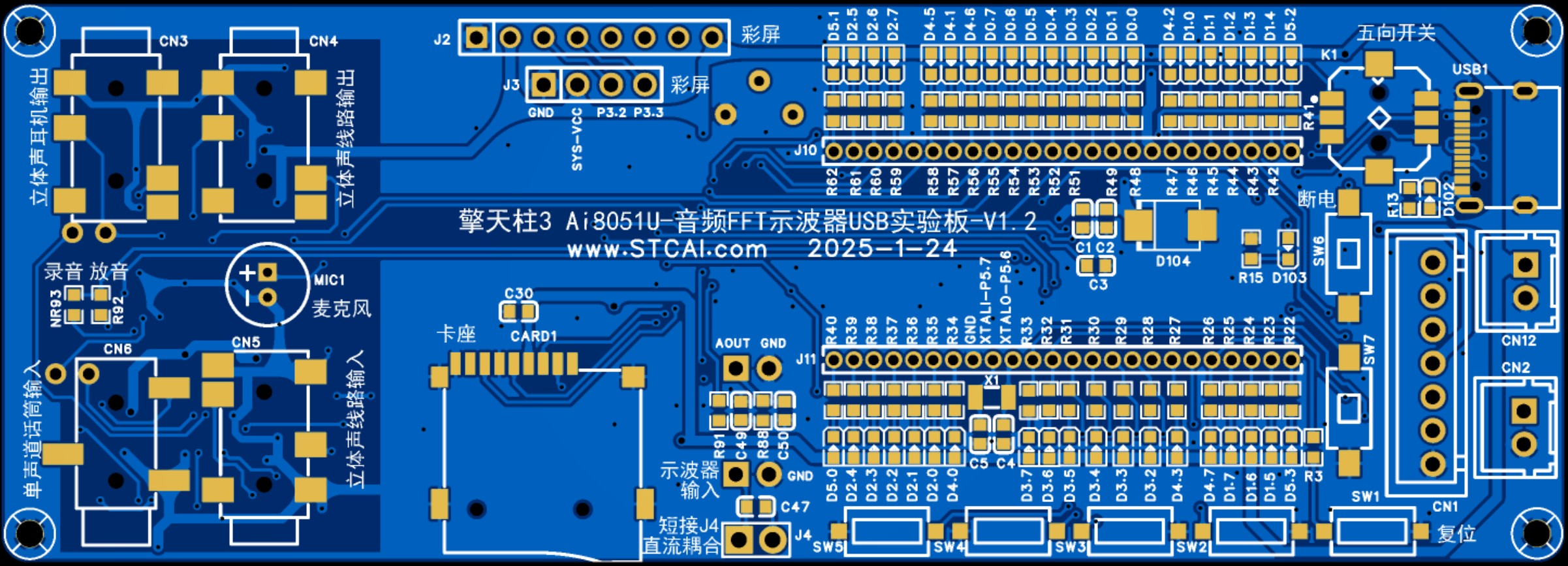

I/O口的丝印没有标注，不利于飞线做其他前期预研实验
===发现还是有，用发光二极管的标号来提醒了
===如 D1.0=P1.0; D2.7 = P2.7


反面丝印，建议加管脚名称丝印

神***

李*** 发表于 2025-1-19 01:28
①建议在CN3至CN6上面添加额外的丝印
CN3：耳机输出
CN4：原始音频输出

Ai8051U的 I2S只放了一组，一组I2S只能放音或者录音分时切换
===但可以用Ai8051U自带的ADC做录音，完成全双工的USB声卡
Ai8052U的 I2S只放了两组，两组I2S可以放音/录音同时支持
===已在内部开发平台上验证通过
