1/24 帮审核，擎天柱3：Ai8051U-音频FFT示波器USB实验板-V1.1,EDA文件已开源

神*** · 发表于 2025-1-19 09:07:15

李*** 发表于 2025-1-19 01:28

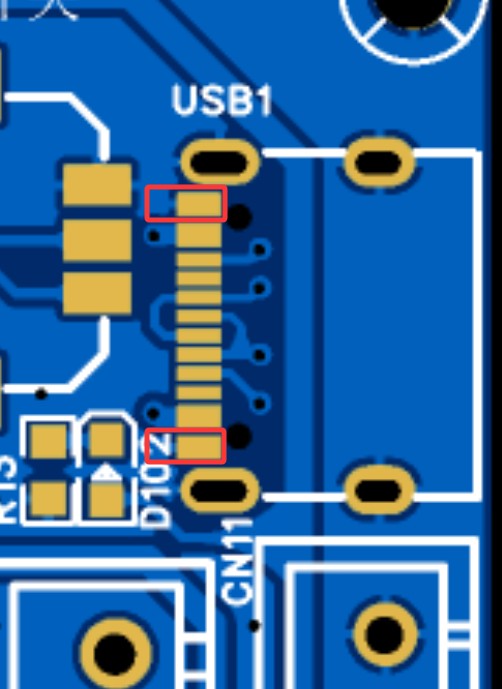

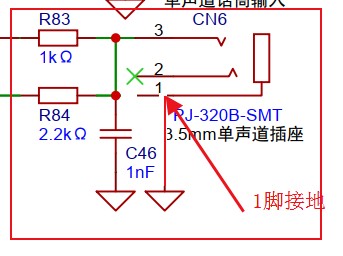

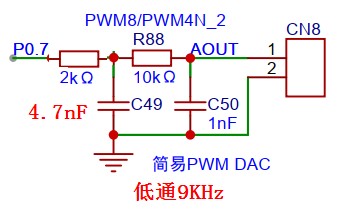

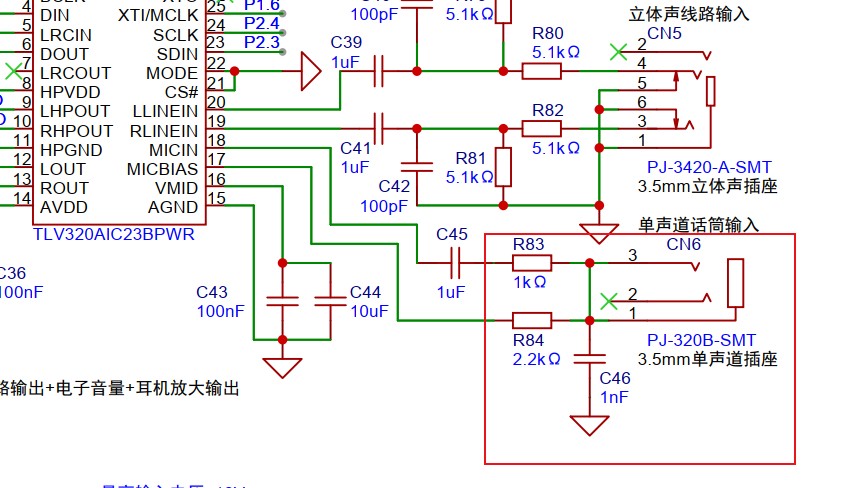

①建议在CN3至CN6上面添加额外的丝印
CN3：耳机输出
CN4：原始音频输出

Ai8051U的 I2S只放了一组，一组I2S只能放音或者录音分时切换
===但可以用Ai8051U自带的ADC做录音，完成全双工的USB声卡
Ai8052U的 I2S只放了两组，两组I2S可以放音/录音同时支持
===已在内部开发平台上验证通过

Sandlo*** · 发表于 2025-1-19 21:03:22

看了一下回复，意思是说Ai8051U因为只有一组I2S，
所以它只能工作在放音或录音模式下，不能同时又放音又录音。
那么它的用途可能就比较单一，只能作为声卡或者录音机的主控。
当然也可以2合1，不过不能同时启用录放音功能
===但可以用Ai8051U自带的ADC做录音+I2S播放，完成全双工的USB声卡

而新的Ai8052U则因为有两组I2S，可以配置一组录音一组放音，
这样它就能同时又放音又录音。
如果这样，那它的功能可真是大加强了啊，其用途也就大大拓展了。
我在此提几个可能的应用场景
（本人非音频发烧友，只是恰好有相关的知识而已，
不知道其具体的可行性，还望各位轻喷）：

配置：
一组I2S用作左侧的1号输出（音响/耳机），另一组I2S用作右侧的2号输出（耳机/音响）。
原理：
这时，由于信号都是由同一个芯片进行处理的，所以理论上它的质量应该是相同且同步的
（这里不考虑其他因素），可用于比较外放和耳机的频响曲线。

场景一：评测耳机
具体配置：在音频信号接收器（录音器/麦克风/人头麦）左侧配置一个1号耳机，
在音频信号接收器右侧配置一个2号耳机
用处：通过监听所输出的音频比较两款耳机的差异

场景二：逆向还原频响曲线
具体配置：可以在音频信号接收器（录音器/麦克风/人头麦）左侧配置一个目标耳机，
在音频信号接收器右侧配置一个还原耳机。
用处：通过监听左侧的目标音频，配置右侧耳机的频响曲线，
使右侧的还原耳机的音频输出效果近似于左侧的目标耳机

场景三：输出不同耳机下的示例音频
具体配置：一组I2S配置为示例音频的输出（接耳机/音响），
另一组I2S配置为接收自身外放音频的输入，从而获得1号输出音频。
以此类推可获得2号、3号输出音频。在后期，通过信号处理
放大不同号输出音频的差异，以得到目标音频
用处：通过播放这几个目标音频后，可以观察不同耳机输出的特点。

本帖说的是Ai8051U，提8052U好像有点跑题了

不过也可参考我提出的8052U用途，用相同的思路设计新的擎天柱开发版，
方便通过外挂其他配件来实现所述的新功能。期待其他大神完善想法
