8051

功能应用方面的强悍表现

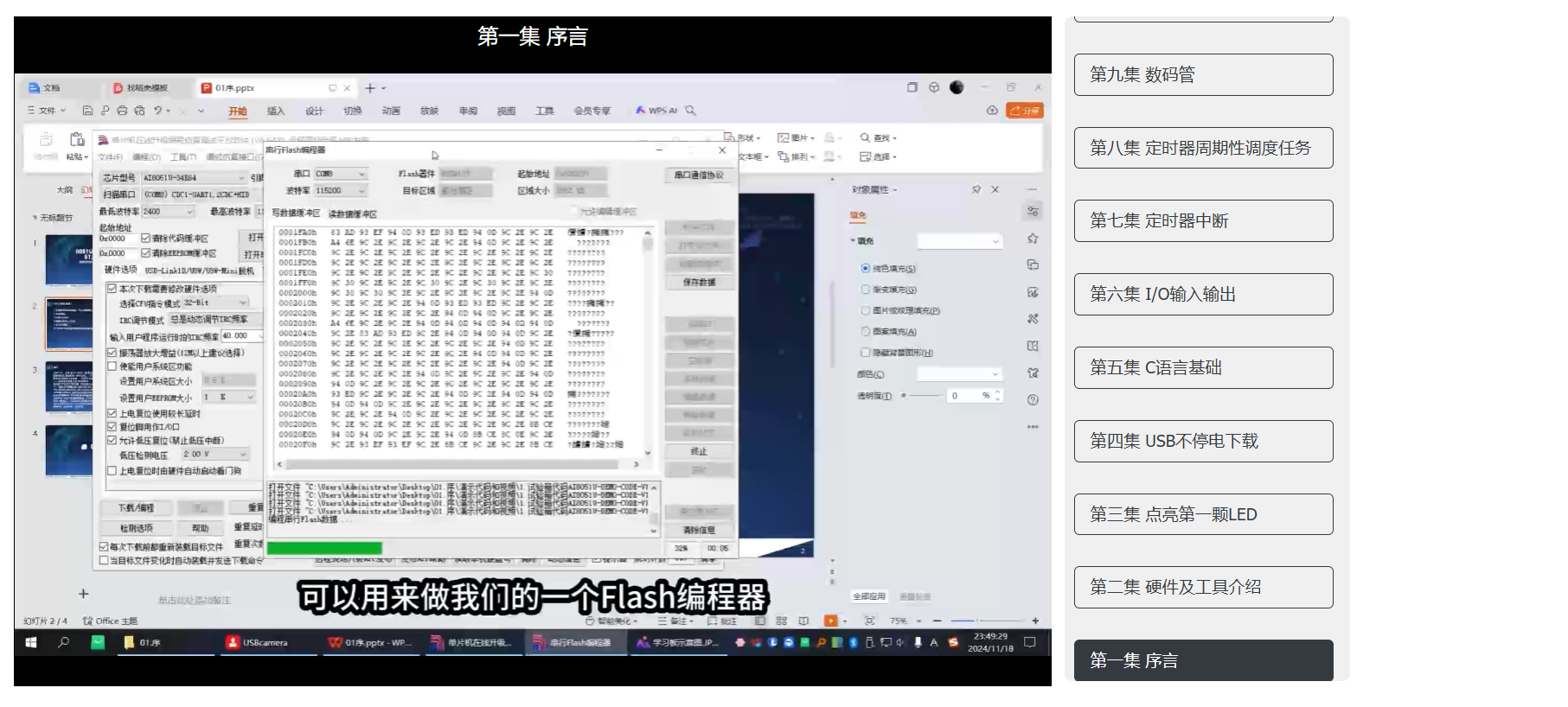

• 多媒体处理能力：具备屏幕显示和视频播放功能（借助 flash 编程器 ），以及 IIS 录放音功能。这意味着它能在一些对成本和体积要求较高的简单多媒体应用场景中使用，比如小型的视频播放器、录音设备等 。
• 多样化数据处理：支持 PWM_DMA（脉冲宽度调制 - 直接内存访问），可以高效地进行数据传输和控制，在电机调速、电源控制等需要精确 PWM 控制的场合，结合 DMA 能极大提升数据处理效率。同时还可用于频谱分析仪（上位机），表明它在信号处理分析领域也有一定的应用能力 。
• 独特功能拓展：拥有手写计算器功能，这在一些特定的工业控制、数据计算场景中，能够提供便捷的操作方式。另外，还支持 QSPI、PWM 移相、硬件乘除、单精度浮点运算，这些功能为其在复杂算法运算、通信接口应用等方面提供了有力支持 。

硬件及指令集相关的优势

• 指令集与兼容性：以 Ai8051U 为例，它是 USB 型 1T 8051，支持 32 位和 8 位指令集，管脚兼容 89C52RC、12C5A60S2 等经典型号。这意味着在硬件设计上可以较为方便地进行替换和升级，且软件上，如果要兼容 8 位 8051 指令集，可以使用 Keil C51/IAR/SDCC 编译器；兼容 32 位 8051 指令集 ，可以用 Keil C251 编译器，这种双核兼容设计让其适应性更强 。
• 存储及运算资源：配备 34K SRAM（2K edata，32K xdata）和 64K Flash，能满足一定程度的数据存储和程序运行需求。集成 TFPU（TensorFlow Processing Unit），工作频率达 120MHz，还具备硬件浮点、硬件三角函数运算器，大大提升了在复杂数学运算、人工智能相关算法（虽然是简单场景下）的处理速度 。
• 外设接口丰富：
  • 通信接口：拥有 USB、4 组串口，方便与其他设备进行数据通信，比如与电脑、传感器、执行器等设备连接 。
  • 模拟数字转换：具备真 12 位 ADC，能实现较为精确的模拟信号到数字信号的转换，在采集模拟量（如温度、压力等传感器信号）时可以获得更精准的数据 。
  • 其他接口：轨到轨比较器、QSPI、SPI、I2S、I2C、TFT-i8080/M6800 接口等，丰富的接口类型使其能适配各种不同类型的外设，满足多样化的应用场景需求 。
  • 封装形式多样：提供 PDIP40、LQFP44、LQFP48 等多种封装形式，方便不同电路板设计和制造需求 。

Brit***

[quote][size=2][url=forum.php?mod=redirect&goto=findpost&pid=186340&ptid=11902][color=#999999]BritneyS 发表于 2025-9-13 15:54[/color][/url][/size] 8051 功能应用方面的强悍表现 [/quote]

第二集（下）：硬件及工具介绍 (Hardware & Tools Intro)

1. 核心硬件 (以STC8H8K64U为例)

• MCU (Microcontroller Unit)： 芯片本身，是开发板的大脑。
• ** GPIO 引脚**： 用于连接外部设备的插针。
• 晶振 (Crystal Oscillator)： 为MCU提供时钟脉冲，是MCU的“心跳”。
• USB转串口电路： 实现USB下载和通信。
• 外设： 板上集成的LED、按键、数码管等，用于学习和调试。

2. 核心软件工具 (Software Tools)

• Keil μVision (IDE)： 用于编写、编译、调试C语言程序，生成可下载的 .hex文件。
• STC-ISP (下载软件)： 用于将Keil生成的 .hex文件下载（烧录） 到单片机中。

3. 关键要点 (Key Points

• 数据手册 (Datasheet)： 最重要的文档！ 芯片的所有功能、寄存器定义、电气参数、参考电路都详细记录在其中。学会查阅Datasheet是嵌入式工程师的核心能力。
• 万用表： 用于测量电压、通断，是排查硬件连接问题的必备工具。

Brit***

[quote][size=2][url=forum.php?mod=redirect&goto=findpost&pid=186341&ptid=11902][color=#999999]BritneyS 发表于 2025-9-13 16:23[/color][/url][/size] 第二集（下）：硬件及工具介绍 (Hardware & Tools Intro) 1. 核心硬件 (以STC8H8K64U为例) [/quote]

第二集（上）：点亮第一颗LED (Light Up the 1st LED)

1. 核心概念

• 电路回路： 电流必须从电源正极（VCC）流出，经过器件（LED），再流回电源负极（GND），形成一个闭合回路，LED才会亮。
• 限流电阻： LED的工作电流很小（通常5-20mA），必须串联一个电阻（常用220Ω-1kΩ）限制电流，防止烧毁LED或单片机IO口。

2. 工作原理 (How it Works)

• 灌电流方式 (推荐)：
  1. LED正极接VCC。
  2. LED负极串联一个电阻后，接到单片机IO口（如P1.0）。
  3. 当程序设置 P1.0 = 0（输出低电平）时，电流从VCC流经LED和电阻，流入单片机P1.0引脚，形成回路，LED点亮。
  4. 设置 P1.0 = 1（输出高电平）时，引脚电压与VCC几乎相等，无电流，LED熄灭。

3. 关键要点 (Key Points)

• “Hello World”： 这是嵌入式开发的第一个程序，验证了整个开发环境（软件、硬件、下载工具）的正确性。
• 代码流程：
  1. 包含头文件。
  2. 定义LED引脚（如 sbit LED = P1^0;）。
  3. 主函数 main() 中是一个 while(1) 死循环，在循环内控制LED亮灭。

Brit***

[quote][size=2][url=forum.php?mod=redirect&goto=findpost&pid=186342&ptid=11902][color=#999999]BritneyS 发表于 2025-9-13 16:24[/color][/url][/size] 第二集（上）：点亮第一颗LED (Light Up the 1st LED) 1. 核心概念 [/quote]

第四集：USB不停电下载 (USB ISP Download)

1. 核心概念

• ISP (In-System Programming)： 在系统编程，无需将芯片从板子上取下，即可直接烧录程序。
• 冷启动： 传统下载方式，需要先断电 -> 点击下载 -> 再上电才能完成。
• 不停电下载： 单片机在保持供电的状态下，通过串口指令触发其内置的系统引导程序 (Bootloader) 来接收和烧写新程序。

2. 工作原理 (How it Works)

1. 硬件基础： 开发板上的 USB转串口芯片 (如CH340) 将电脑的USB信号转换为单片机可识别的UART（TXD, RXD）信号。
2. 握手过程：
   • 电脑端软件（如STC-ISP）通过串口持续发送下载指令。
   • 单片机上电或复位时，会先运行一小段固化的Bootloader程序“监听”串口。
   • 一旦收到正确指令，Bootloader就会接管控制权，开始接收电脑发送的 .hex文件数据并将其写入程序存储器(Flash)中。
   • 烧写完成后，单片机自动复位，开始执行新程序。

3. 关键要点 (Key Points)

• 驱动 (Driver)： 必须为USB转串口芯片安装正确的驱动程序，电脑才能识别出COM口。
• 波特率 (Baud Rate)： 下载时需选择正确的波特率，太高可能导致下载失败。
• 常见问题： 如果下载失败，检查顺序：驱动 -> COM口选择 -> 单片机供电 -> TXD/RXD线是否接反。

Brit***

第五集：C语言基础 (C Language Basics)

1. 核心概念

• 变量 (Variable)： 程序中数据的基本存储单元，需先声明其数据类型和名称后才能使用。
• 函数 (Function)： 完成特定功能的代码块，是程序模块化的基础。main()函数是程序的唯一入口。
• 控制语句： if/else（条件判断）、for/while（循环）是程序流程控制的基石。

2. 51单片机C语言特色

• 特殊数据类型：
  • bit： 位变量，可直接定义和赋值（0或1），用于标志位。
  • sbit： 可位寻址，用于定义特殊功能寄存器中的某一位。例如：sbit LED = P1^0; 将变量 LED与P1口的第0位绑定。
• 内存区域指定： 使用 data / idata / xdata 等关键字可将变量存放在不同的存储区域，以优化速度和空间。
• 中断服务函数： 使用 void FunctionName() interrupt 1 格式定义，interrupt 后的数字代表中断号。

3. 关键要点 (Key Points)

• 指针是地址： 指针变量存储的是另一个变量的内存地址，通过 * 操作符可以访问该地址的数据。
• 头文件 (#include)： 包含头文件（如 #include <REG51.H>）是为了告诉编译器特殊功能寄存器（如P1, TMOD）的地址定义。

Brit***

[quote][size=2][url=forum.php?mod=redirect&goto=findpost&pid=186345&ptid=11902][color=#999999]BritneyS 发表于 2025-9-13 16:28[/color][/url][/size] 第五集：C语言基础 (C Language Basics) 1. 核心概念 [/quote]

第六集：I/O输入输出 (GPIO Input/Output)

1. 核心概念

• GPIO (General Purpose Input/Output)： 通用输入/输出端口，是MCU与外部设备（如LED、按键）交互的引脚。
• 输出 (Output)： MCU通过引脚向外输出高电平(5V/3.3V)或低电平(0V)，用以驱动设备（如点亮LED）。
• 输入 (Input)： MCU通过引脚检测外部电压的高低，用以读取状态（如判断按键是否按下）。

2. 工作原理 (How it Works)

• 输出模式：
  • 写1：引脚输出高电平（VCC）。
  • 写0：引脚输出低电平（GND）。
• 输入模式：
  • 要读取引脚前，必须先向该引脚写1，使其处于高阻态，才能正确读取外部信号。
  • 读1：表示检测到高电平。
  • 读0：表示检测到低电平。

3. 关键要点 (Key Points)

• 驱动能力：MCU引脚输出电流有限（通常<20mA），驱动大功率设备（如电机）需加三极管或驱动芯片。
• 上拉电阻：为保证输入状态稳定，常在按键电路中接入上拉电阻（如10kΩ），避免引脚悬空时电平不确定。STC单片机IO口内部大多已有上拉电阻，可软件开启。
• 按键消抖：机械按键按下时会产生抖动，会导致MCU误判为多次按下。解决方法有硬件消抖（加电容）或软件消抖（检测到按下后延时10-20ms再判断一次）。

Brit***

[quote][size=2][url=forum.php?mod=redirect&goto=findpost&pid=186347&ptid=11902][color=#999999]BritneyS 发表于 2025-9-13 16:30[/color][/url][/size] 第六集：I/O输入输出 (GPIO Input/Output) 1. 核心概念 [/quote]

第七集：定时器中断 (Timer Interrupt)

1. 核心概念

• 定时器 (Timer)： 本质是一个16位加法计数器，对内部系统脉冲计数，用于计时。
• 计数器 (Counter)： 对外部引脚（如T0, T1）的脉冲信号计数，用于计数事件。
• 中断 (Interrupt)： 一种机制。当特定事件（如定时器溢出）发生时，CPU暂停当前程序，转去执行另一段程序（中断服务函数），执行完毕后返回原程序继续执行。

2. 工作原理 (How it Works)

1. 初始化配置：
   • 设置 TMOD 寄存器，选择工作模式（如16位自动重载的模式2最常用）。
   • 计算并给 THx 和 TLx 赋初值，决定定时/计数多久。
   • 开启中断：使能总中断 EA=1 和定时器中断 ETx=1。
   • 启动定时器：TRx=1。
2. 运行流程：
   • 定时器启动后，THx/TLx 从初值开始每来一个脉冲就加1。
   • 当加到最大值（65535）后，再加一次就会溢出，硬件自动将溢出标志 TFx 置为1。
   • CPU检测到 TFx=1 后，自动跳转到预先定义好的中断服务函数 (ISR) 中执行代码。
   • 执行完毕后，CPU返回主程序断点处继续执行。

3. 关键要点 (Key Points)

• 初值计算：初值 = 65536 - (所需时间 / 机器周期)。例如，用12MHz晶振定时1ms，初值为 65536 - 1000 = 64536 (0xFC18)。
• 自动重载 vs. 手动重载：模式2（8位自动重载）在中断后无需在代码中重新赋值，效率更高。
• 应用：精确延时、生成PWM波（控制电机、LED亮度）、测量脉冲宽度、实现多任务调度。

bwob***

学习AI8051单片机 第二集：硬件及工具 - 学习内容与心得体会

一、 学习内容
第二集的核心是“认识武器”和“搭建战场”，即深入了解我们将要使用的AI8051单片机硬件平台以及学会配置软件开发环境。

1. 硬件核心：AI8051开发板剖析
主控芯片：认识了AI8051U芯片的核心地位。了解了它是基于增强型8051内核，兼容传统8051指令集，但性能更强（1T设计），外设更丰富（如USB、PWM、ADC等）。
最小系统：理解了构成单片机工作的最基本电路：
电源电路：如何供电（USB口或外部电源）、稳压芯片的作用。
时钟电路：外部晶振的作用，以及芯片内部振荡器的选项。
复位电路：复位按钮和复位电路的原理，如何让程序重新开始执行。
关键外设与接口：
GPIO（通用输入输出端口）：认识了板载的LED灯、按键，它们是学习最基础输入输出的载体。
下载接口：重点学习了USB-Type C接口不仅用于供电，还直接用于程序下载和调试，这得益于芯片内置的USB控制器，简化了传统需要额外下载器的步骤。
串口：了解了通过USB实现的虚拟串口（CDC），用于单片机与电脑之间的数据通信，为后续调试和数据显示打下基础。
ADC电位器：看到了板载的可调电阻，是后续学习模拟信号采集的硬件基础。
扩展排针：认识到所有IO口都引出，便于后续连接其他传感器和执行模块（如LCD屏、电机驱动等）。

2. 软件工具：开发环境搭建
编译器/集成开发环境（IDE）：学习了如何安装和配置Keil μVision for C51（或SDCC等开源编译器）。理解了IDE是写代码、编译代码、下载代码的一体化平台。
器件包（Device Pack）：特别重要的一步是学会在Keil中安装Nuvoton（新唐）或AI8051系列的器件支持包，这样才能在创建新项目时正确选择AI8051U芯片型号。
驱动程序：学会了在电脑（Windows）上安装开发板USB驱动程序，确保电脑能正确识别设备（表现为CDC串口设备和调试设备）。
下载与调试工具：学习了如何配置Keil，选择“Nu-Link Debugger”或类似的调试方式，将编译生成的`.hex`或`.axf`文件下载到开发板中，并进行在线调试（单步执行、查看变量、设置断点）。

3. 第一个程序：点亮LED
在理论基础上，完成了最简单的实践：
  在IDE中创建新项目，选择正确的芯片型号。
  编写一段简单的C51代码，包含头文件，定义LED连接的引脚，在`while(1)`循环中控制引脚高低电平。
  配置项目选项，正确设置输出hex文件。
  编译代码，解决可能出现的语法错误。
  连接开发板，点击下载/调试按钮，将程序烧录至单片机。
  观察实验现象：LED灯被成功点亮或闪烁。

二、 学习心得体会

1.  “工欲善其事，必先利其器”：这一集的学习让我深刻体会到这句话的含义。之前觉得软件安装、环境配置很繁琐，总想跳过直奔写代码。但现在明白，稳定、正确的开发环境是一切实验成功的基础。一次性的耐心配置，能为后续节省大量排查莫名其妙错误的时间。
2.  硬件是软件的舞台：学习单片机不能只盯着代码。通过认识硬件，我才真正理解代码中`#define LED P1^1`这类语句的实际意义。知道了LED是共阳还是共阳极，才能写出正确的驱动代码（输出0点亮还是输出1点亮）。硬件和软件的结合，让抽象的代码变成了看得见、摸得着的物理现象，非常有成就感。
3.  USB直接下载是巨大的便利：与传统51单片机需要昂贵的专用编程器/下载器相比，AI8051U凭借其内置USB功能，实现了“一线连”（仅用一根USB线）完成供电、编程和调试，极大地降低了学习门槛和成本，对初学者极其友好。
4.  调试能力是关键：学习使用IDE的调试功能（哪怕只是最简单的单步运行），其意义不亚于学习语法。它让我能“看到”程序是如何一步步执行的，变量是如何变化的，这对于理解程序逻辑和排查隐藏的bug至关重要。从最开始只会“下载-看现象-猜问题”，到现在开始尝试使用调试器，是一个重要的进步。
5.  从成功点亮第一个LED开始：这个看似简单的“Hello World”实验，其激励作用是不可估量的。它完成了从无到有的突破，验证了整个学习链条（硬件连接、软件配置、代码编写、下载流程）的正确性，为后续学习更复杂的内容建立了强大的信心。

总结：第二集的学习是理论走向实践的关键一步。它不仅是知识的学习，更是一套标准工作流程的建立。通过这集内容，我不仅认识了手中的开发板，更重要的是搭建起了与单片机“对话”的桥梁，为后续深入编程、学习各种外设打下了坚实的基础。
