关于单片机IO口驱动继电器，继电器保护问题

198390***

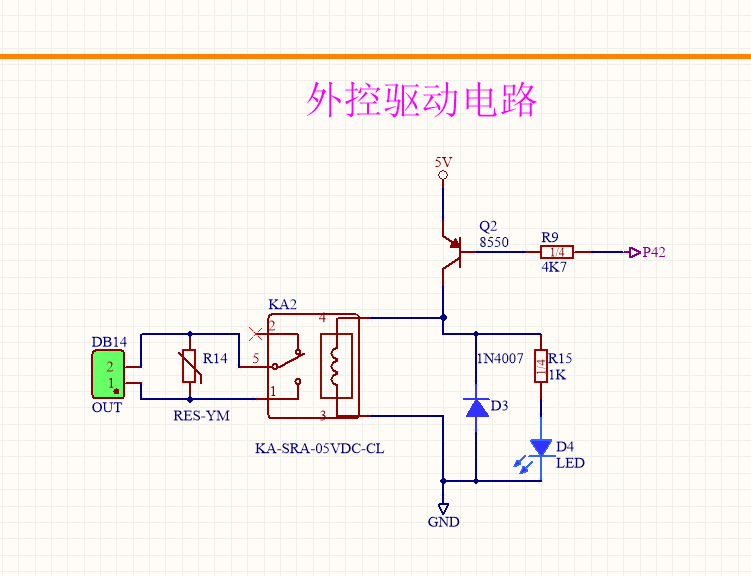

是这样的大神们，我用的是STC8H系列的单片机我用IO驱动三极管来驱动继电器，我的负载是380V的交流风机两个加起来工作电流在5A左右，我想用继电器频繁控制风机的启动和停止，但是现在又个问题来啦，继电器的触电保护用压敏电阻还是阻容吸收，还是TVS合适，具体怎么计算呢，我这个电路也是不太科学，请教大神们如何做继电器触电保护.

Debu***

听说有人用单片机检测交流电的相位，计算继电器响应时间，然后过零通断，但也不靠谱

网***

Debu*** 发表于 2024-8-6 15:58
听说有人用单片机检测交流电的相位，计算继电器响应时间，然后过零通断，但也不靠谱 ...

这方法实际产品用过,有效抑制触点通断产生的噪声
继电器一般响应时间一两个ms样子,虽然不能完全做到过零关断,但做到避开峰值断开是容易的

网***

压敏电阻反复击穿性能会衰减,所以一般设计保证压敏电阻正常工作时不击穿,异常状态才击穿.
TVS响应时间快,可以反复工作,但功率做不大.用来吸收瞬态尖峰是可以的.
RC阻容吸收电路可以反复工作,兼有抑制噪声作用,功率可大可小,但钳位电压受负载影响
继电器频繁通断感性负载,反压和尖峰噪声一定不小,所以建议使用RC吸收电路

Debu***

网*** 发表于 2024-8-6 16:04
这方法实际产品用过,有效抑制触点通断产生的噪声
继电器一般响应时间一两个ms样子,虽然不能完全做到过零 ...

继电器响应时间个体差异和时间稳定性不可控，除非单片机能实时检测，在下一次动作时调用上一次参数，或一段时间的平均参数

so***

用固态继电器会不会好点。

198390***

网*** 发表于 2024-8-6 16:10
压敏电阻反复击穿性能会衰减,所以一般设计保证压敏电阻正常工作时不击穿,异常状态才击穿.
TVS响应时间快,可 ...

大神，RC电路的话计算公式有没有，求赐教

网***

198390*** 发表于 2024-8-7 09:18
大神，RC电路的话计算公式有没有，求赐教

RC电路理论计算要根据负载噪声波形参数才行.
工程上通常使用经验值,一般电阻几十到一两百欧,电容几千pF到几个uF左右.
市场上也有成品RC吸收模块,可以咨询下供应商,参考下他们推荐型号的参数.
几百瓦的感性负载,一般0.1uF/100R左右就行了,电容耐压400V-1600V根据需要选择,电阻功率一般1W-3W,看发热情况.
如果几千瓦的负载,电容加大,电阻减小.
选几种组合,搭好电路测试效果,最后确定最合适的参数.

haiya***

交流风机用接触器控制好点吧

198390***

网*** 发表于 2024-8-7 10:13
RC电路理论计算要根据负载噪声波形参数才行.
工程上通常使用经验值,一般电阻几十到一两百欧,电容几千pF到 ...

谢谢大神指点
