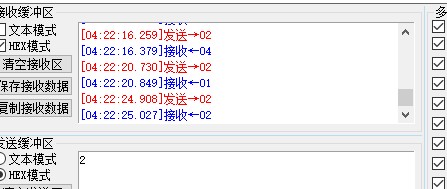

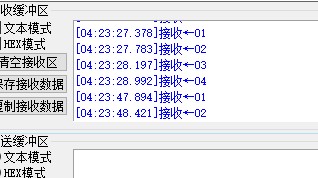

凌晨4点半,搞定..eeprom掉电保存搞定哈哈哈哈哈哈哈

vb2***

凌晨4点半,搞定..eeprom掉电保存搞定哈哈哈哈哈哈哈

机械手电的代码有点雏形了
可以断电换挡了
不过还有点需要完善的地方,就是记忆换挡,500ms 以内开关换挡,
500ms以后打开,读取上一次的亮度
还有快速关断 2次,爆闪,3次极亮

vb2***

4个档位,  占空比分别是 1月光,5微量,15常量,55常高亮...三击250 极亮.(未完善),,掉电500ms以上读取上次占空比(未完善)

vb2***

500ms需要 开启定时器功能
但是这里有一点没想清楚,,机械开关,关的时候,是断电的,也就是单片机没有电源,这个时候怎么计时?
另一个思路是用电容保存一点点电,,,还没想清楚.
希望大佬指点指点

嵌入***

代码发出来学习下

小***

wnagming 发表于 2024-8-2 05:26
机械开关不要控制电源，将其接到IO口上，开关机给单片机信号，关机单片机进入省电模式 ...

是的 接外部中断引脚上。

Debu***

单片机不断电，进入省电模式
或刚上电的500ms内断电就换挡（上电就换挡，500ms后如没断电再换回去）
这样通电一次擦写2次EEPROM，需要注意EEPROM擦写次数10万次寿命

vb2***

Debu*** 发表于 2024-8-2 09:28
单片机不断电，进入省电模式
或刚上电的500ms内断电就换挡（上电就换挡，500ms后如没断电再换回去）
这样通 ...

机械开关的手电必须要断电的.

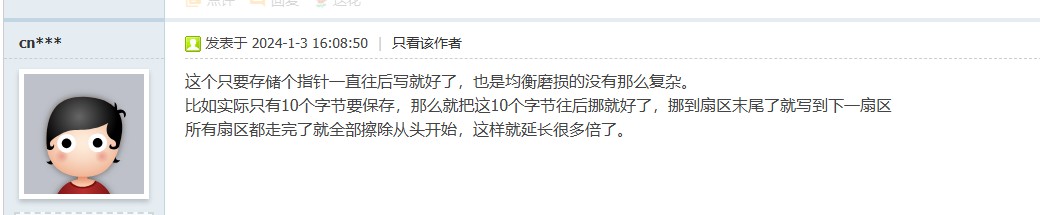

关于 您说的注意eeprom擦写寿命,..您看看他说的这个对吗? 可实行吗?

vb2***

wnagming 发表于 2024-8-2 05:26
机械开关不要控制电源，将其接到IO口上，开关机给单片机信号，关机单片机进入省电模式 ...

这个怕是不行.机械开关通常设计在手电尾部.
GND考手电桶身导电
要走大电流的. 8安左右

vb2***

嵌入*** 发表于 2024-8-2 05:40
代码发出来学习下

乱七八糟写的,我不好意思放出来.

void main()
{
        char dat = 0;

        sys_init();



    UartInit();
//    IapErase(add);
//    IapProgram(add, 0);

        state=IapRead(add);
        if(state<=3)
        {
        state++;
        }
        else
                state=1;

    IapErase(add);
    IapProgram(add, state);

    UartSend(IapRead(add));

            PWMA_CCR1 = state;





//        if(temp != 0xFF) number = temp;

          while(1)
        {







        switch(state)
        {
                case 0 :  PWMA_CCR1 = 5;   break;
                case 1 :  PWMA_CCR1 = 15;   break;
                case 2 :  PWMA_CCR1 = 55;   break;
                case 3 :  PWMA_CCR1 = 250;   break;
                default:break;
        }

        }


}

Debu***

vb2*** 发表于 2024-8-2 11:03
机械开关的手电必须要断电的.
关于 您说的注意eeprom擦写寿命,..您看看他说的这个对吗? 可实行吗?

那就开机瞬间状态+1，500ms后没关机就再还原
对，只有擦除消耗寿命
