在线等，用stc8051u制作点阵时钟

183443*** · 发表于 2024-7-29 14:12:09

水个贴

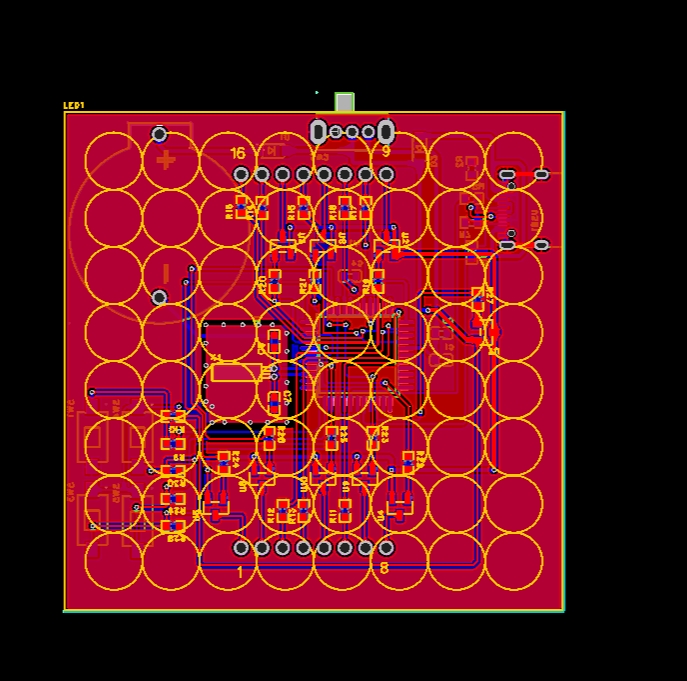

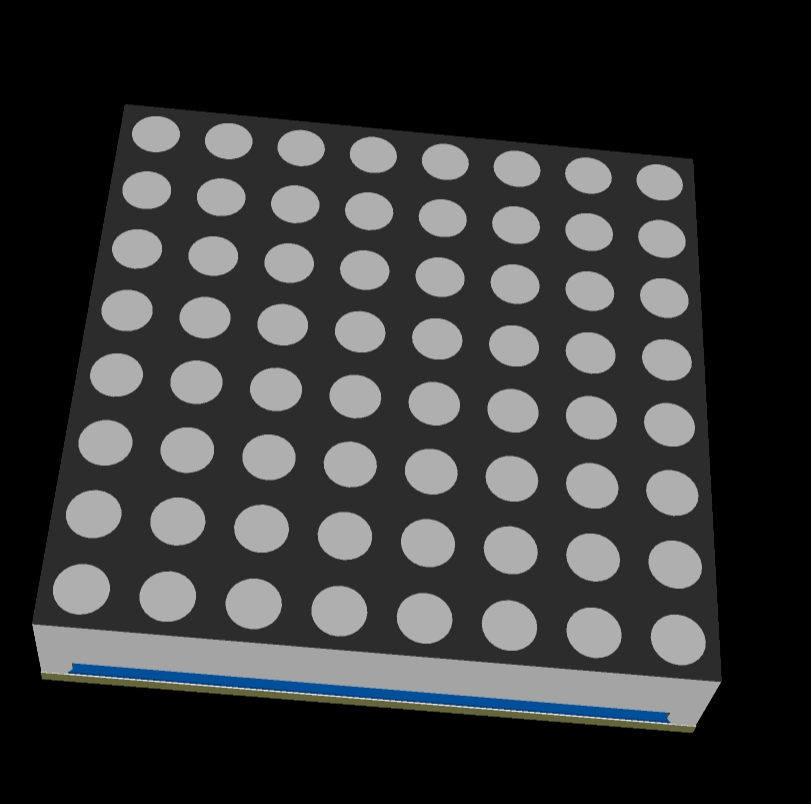

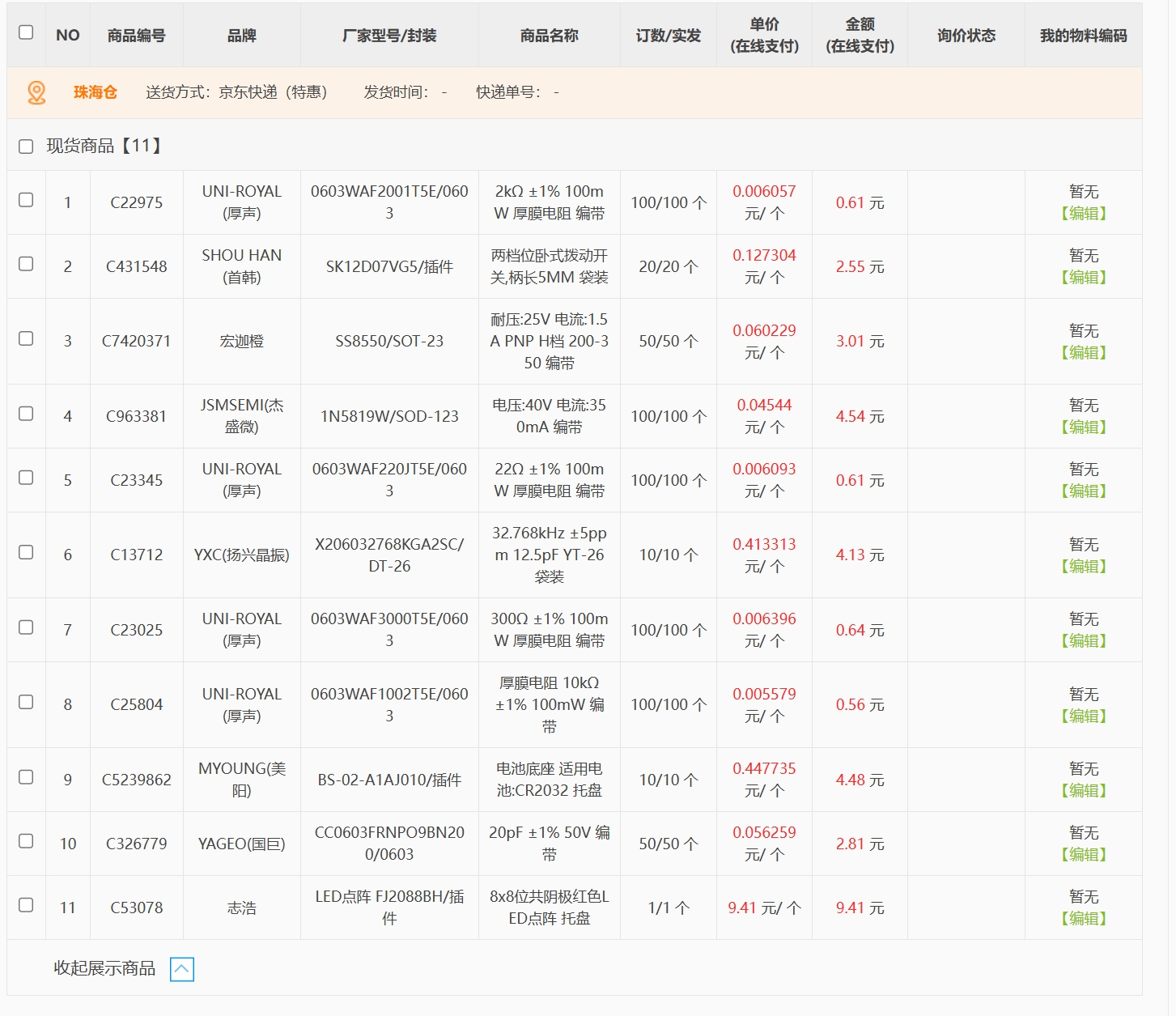

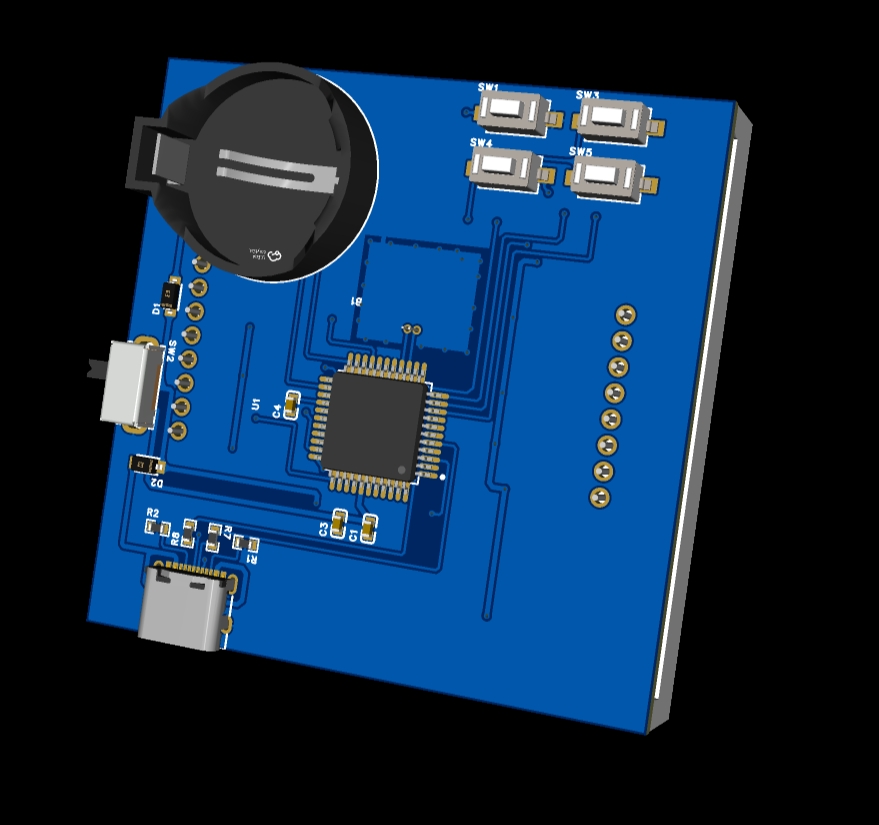

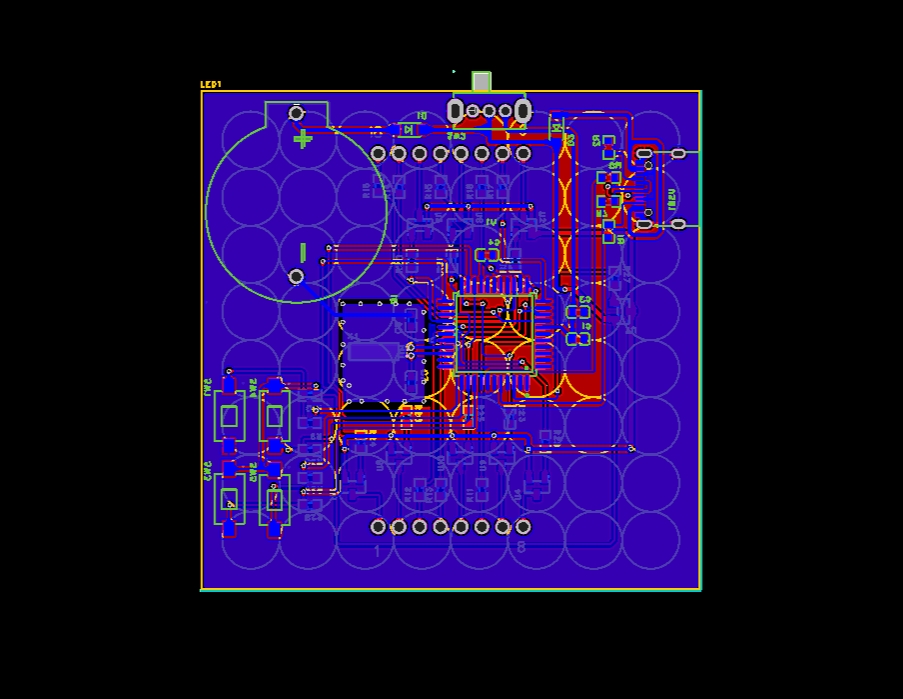

这两天，在论坛兑换了8051u，然后在嘉立创制作了pcb并下单了，有些元器件不足的也下单了，现在就差这三个快递到货了

我的目标是点阵跳动显示时和分，这个用rtc实现，然后adc检测15脚，判断是外接电源还是电池供电，如果是电池供电，就停止显示点阵，并进入省电模式
然后还设置了通过pwm进行调光，最后还通过外部中断和定时器进行了按键检测，剩下的就看后续想到啥再来扩展吧，遗憾的是忘加蜂鸣器了，小闹钟就没法考虑了

183443*** · 发表于 2024-7-29 14:13:59

按目前这功能来说，其实stc8h2k32u就挺合适的，奈何，我就盯上了8051u，哈哈哈

Debu*** · 发表于 2024-7-29 14:51:47

试试STC8H4K64TL

https://www.stcaimcu.com/forum.php?mod=viewthread&tid=7591


183443*** · 发表于 2024-7-29 15:33:59

DebugLab 发表于 2024-7-29 14:51
试试STC8H4K64TL

https://www.stcaimcu.com/forum.php?mod=viewthread&tid=7591

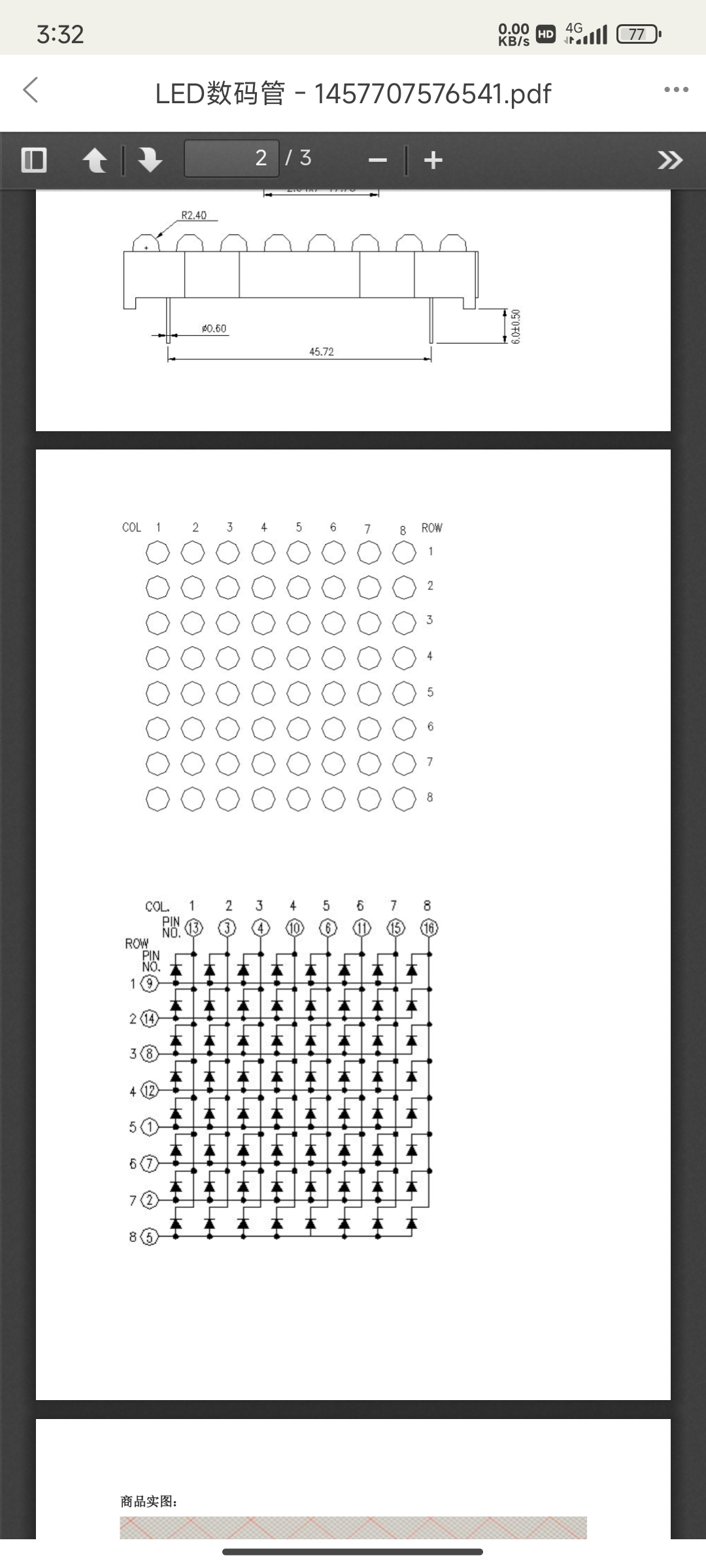

有这个想法，我想弱弱的问一句，按照你的原理图，点阵都是12345678的顺序么，然后我看到的手册，都是这样的，我的理解就是，并不是row的12345678，就是一排二排三排的啊 Screenshot_2024-07-29-15-32-11-575_com.jls.lcmall.ui.jpg


183443*** · 发表于 2024-7-29 15:36:01

18344371880 发表于 2024-7-29 15:33
有这个想法，我想弱弱的问一句，按照你的原理图，点阵都是12345678的顺序么，然后我看到的手册，都是这样 ...

就是说，我理解的是9，14，8，12，1，7，2，5是行
13，3，4，10，6，11，15，16是列

Debu*** · 发表于 2024-7-29 16:24:41

183443*** 发表于 2024-7-29 15:36
就是说，我理解的是9，14，8，12，1，7，2，5是行
13，3，4，10，6，11，15，16是列 ...

对的，圆圈里的是引脚号

183443*** · 发表于 2024-7-29 16:36:16

DebugLab 发表于 2024-7-29 16:24
对的，圆圈里的是引脚号

{:5_314:}所以布线布的就很乱

so*** · 发表于 2024-7-29 18:29:59

感觉8*8不是很大做时钟，做2排4*4显示字吗

小涵*** · 发表于 2024-7-29 19:22:26

点阵显示看着总有点不习惯，我还是继续用我的数码管吧

QQ6243*** · 发表于 2024-7-29 19:57:59

8*8也能做时钟吗？？

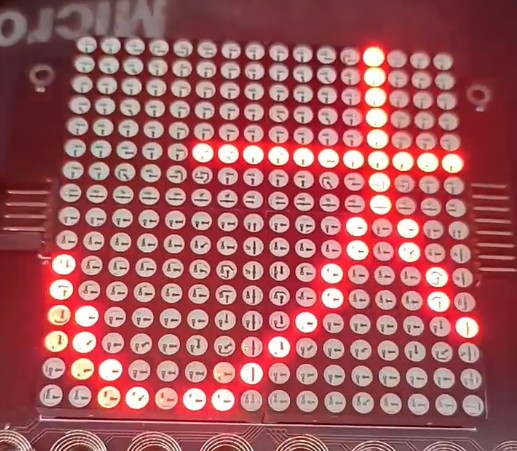

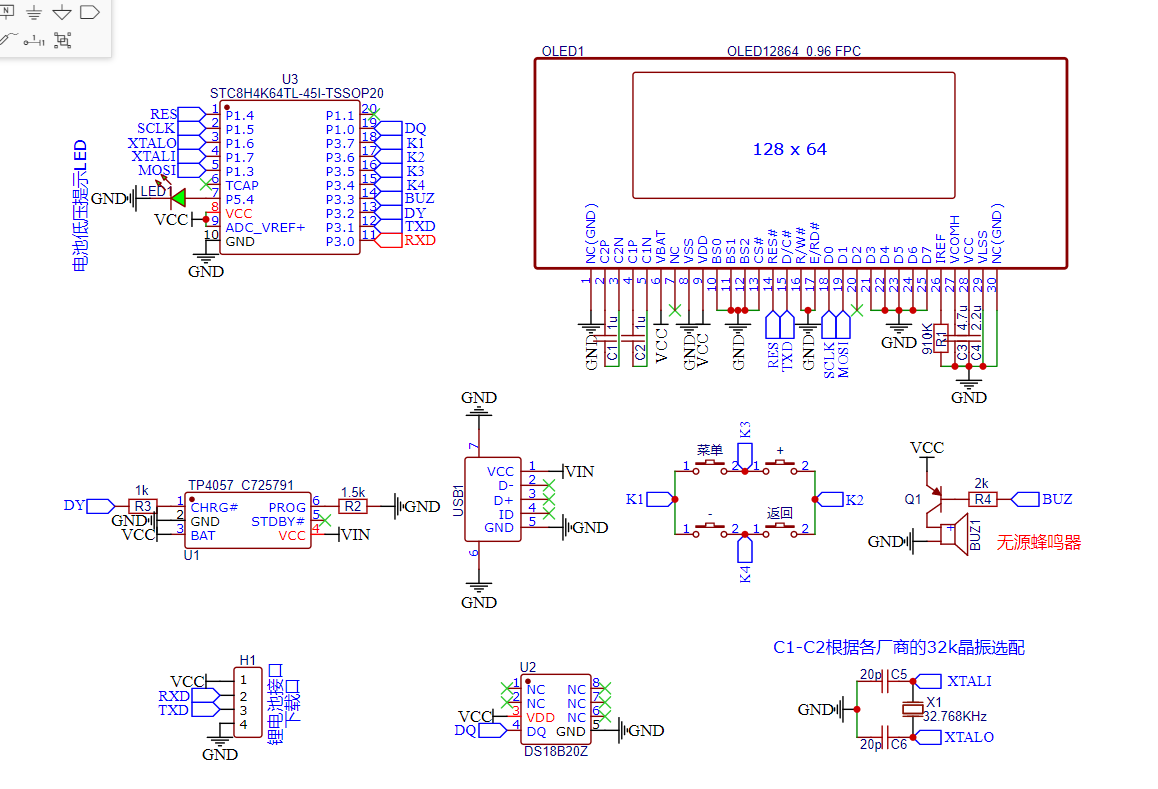

看看我做的这个—》多功能时钟
