麻烦帮看下,我这样点灯没毛病把?

vb2*** · 发表于 2024-7-28 23:09:32

麻烦帮看下,我这样点灯没毛病把?

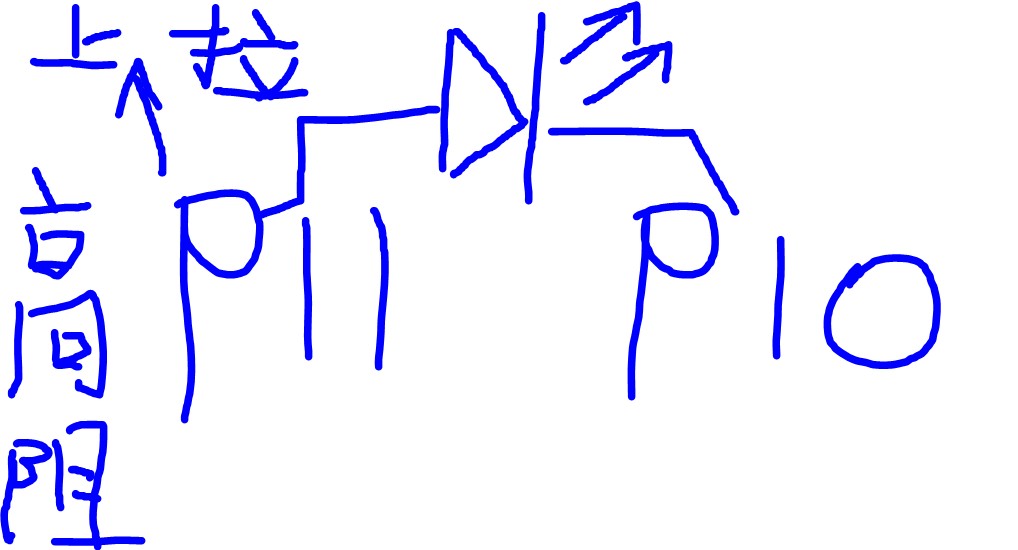

P11 开高阻,开上拉4.1K给P10供电.
应该不会烧LED和IO口把?


so*** · 发表于 2024-7-28 23:33:46

应该不会烧

vb2*** · 发表于 2024-7-28 23:54:35

so*** 发表于 2024-7-28 23:33
应该不会烧

测了电流,没有多少,几毫安
如果烧的话,只烧LED或者IO口,不会烧芯片把?

一笔*** · 发表于 2024-7-29 00:05:54

烧不了

vb2*** · 发表于 2024-7-29 00:19:01

一笔*** 发表于 2024-7-29 00:05
烧不了

我也不敢确定.
电流方向是 VCC → 4K内部上拉电阻 → P11 → LED → P10

应该是不会烧了.

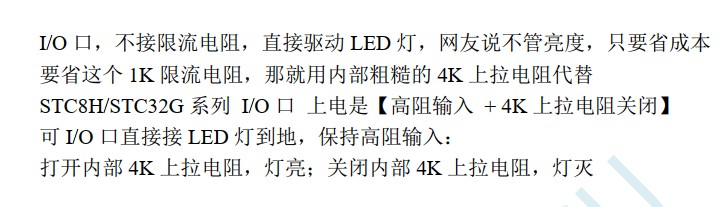

好像也符合官方说的这个

jw*** · 发表于 2024-7-29 06:31:40

高阻的话不是输出，不会烧

Debu*** · 发表于 2024-7-29 09:21:57

可以这么用，测试过没有问题

haiya*** · 发表于 2024-7-29 09:57:46

负极直接接GND，还可以省一个IO口

vb2*** · 发表于 2024-7-29 11:13:10

haiya*** 发表于 2024-7-29 09:57
负极直接接GND，还可以省一个IO口

如果负极接了GND后,,PWM不受上拉电阻影响
开启pwm后,上拉电阻不起作用.

网*** · 发表于 2024-7-29 11:22:44

就想省一个限流电阻吗?
