光耦进来，下载不成功，那位大神帮指点一下

神***

这2个TXD 改成 ？？？左边TXD是 ？ 右边TXD是 ？，兄弟你抄图抄错了，也是抄的【错的一塌糊涂】啊

神***

按我们讲的来，不要复杂化了, 先帮这老兄弟搞定 普通最廉价的光耦下载也行，
【2400, 2400】还没有不行的 ，再不行【1200，1200】！！！
先 【2400, 2400】

wjhh***

图是从大虾电子那儿复制粘贴过来的,有错,不规范不标准。如果正沉陷在串口隔离就会看明白工作过程，自我纠正啦。

gsh44***

这个问题，我认为基本清楚了，下载不成功是因为上下降沿不够快，这点还希望那位高人能给出下载波形的详细的技术需求，这样可以让我们设计的时候更准确。
比如以下几个问题：
1，对电源的斜率是否有要求
2，对脉宽是否有要求
3，对上下降沿时间是否有要求
4，边沿的单调性是否有要求
5，串口脉冲与电源上电之间的时间关系
6，内部到底是采RXD的低电位还是串口接收模块的中断来判断是否进入下载
     这一点帮助设计工程师理解内部的工作过程
7，下载时对于BYTE与BYTE之间的时间间隔是否有要求

gsh44***

wjhh*** 发表于 2023-2-13 16:50

我看STC的这个做法，他发像是用脉宽来做内部时钟对比测量的，因此，这个脉宽减低可能不会影响正常通讯，
但会影响内部频率效准

梁***

gsh44*** 发表于 2023-2-13 20:56
这个问题，我认为基本清楚了，下载不成功是因为上下降沿不够快，这点还希望那位高人能给出下载波形的详细的 ...

是因为光耦截止延时太长，输出上拉5.1K到5V，输出拉低是很快的，一般在1us左右，但是截止延时会到5~10us量级，而115200波特率，一个位时间是8.68us。

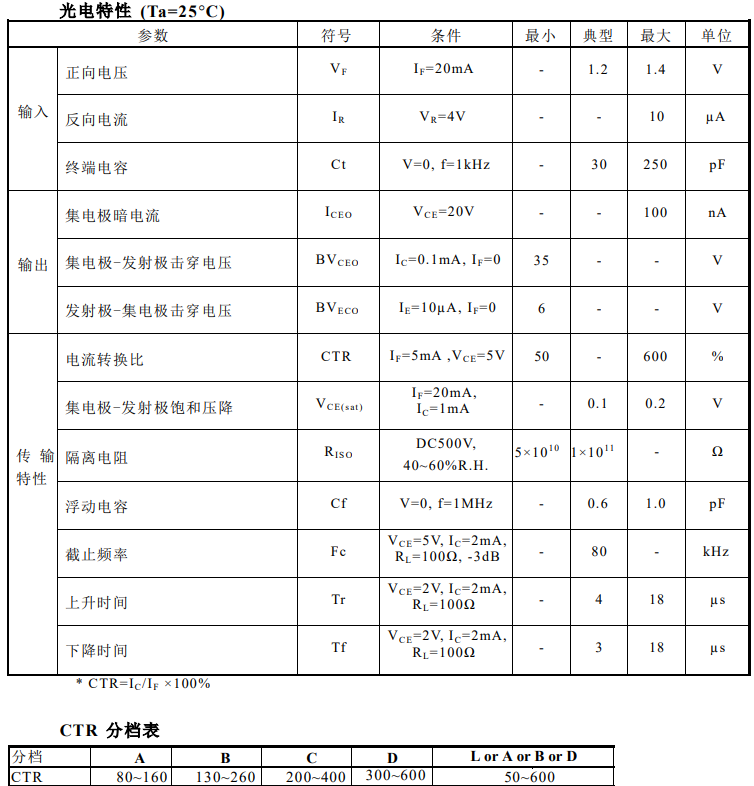

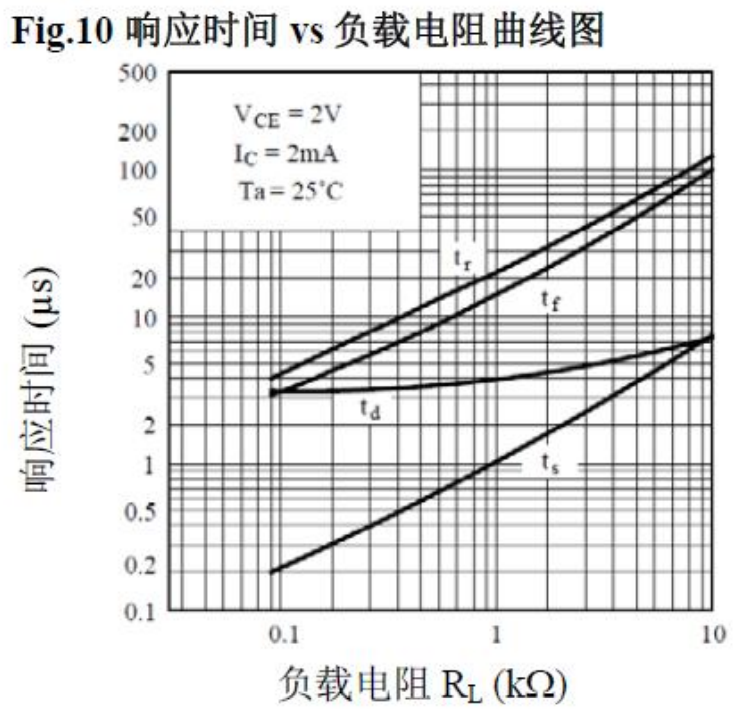

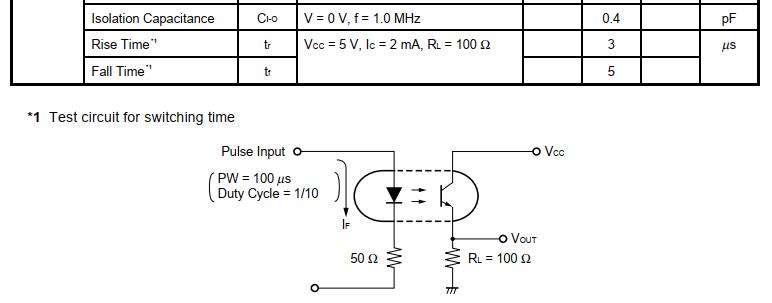

普通光耦给的时间参数，都是100欧姆负载的参数，而使用1K电阻，则时间参数可能会拉长好几倍。

gsh44***

还是你仔细，我以弄高速信号多点，觉得一个串口，Kbps级别，在时序上是不会有什么大问题的，随便一个器件都能满足，以后还是要多注意

神***

楼上老兄弟，你先把你光耦下载的原理图整对了,整简单清晰了，图都是错的！
等基本的原理图对了，再研究如何提高速度。

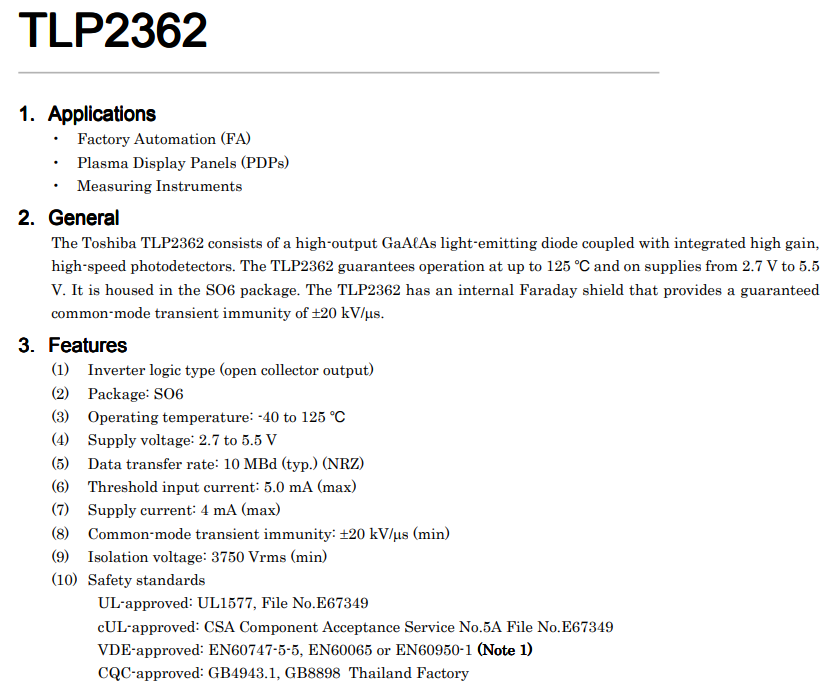

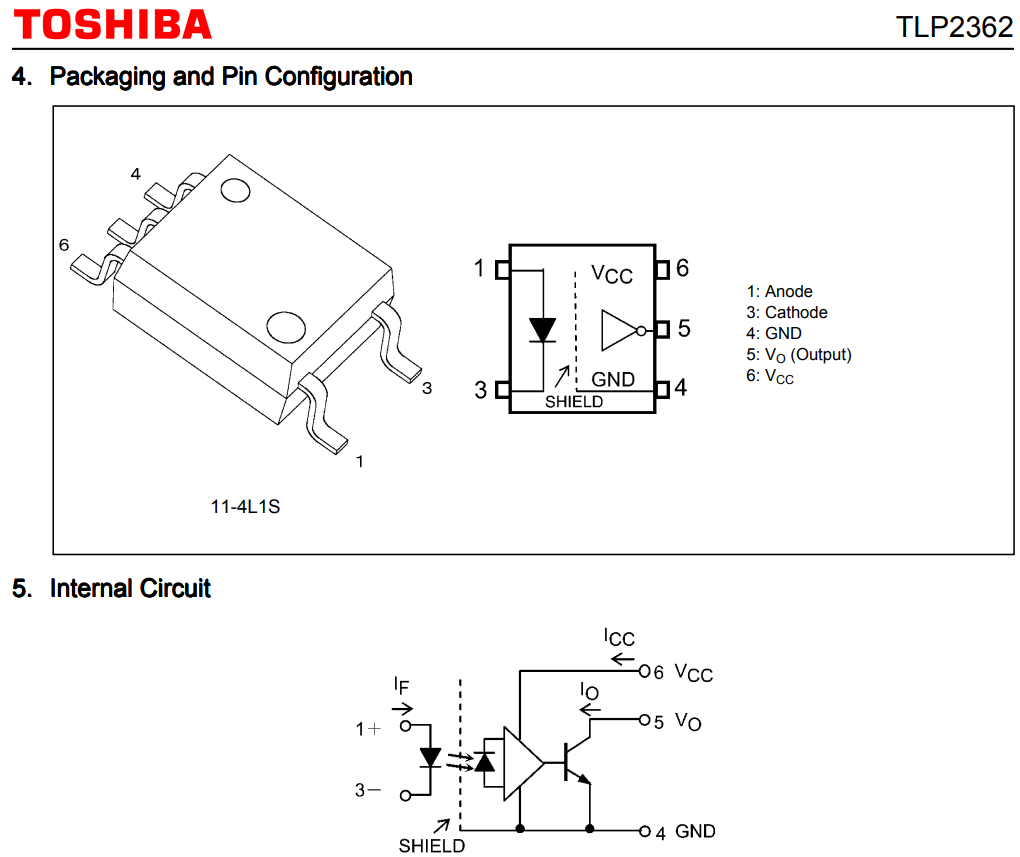

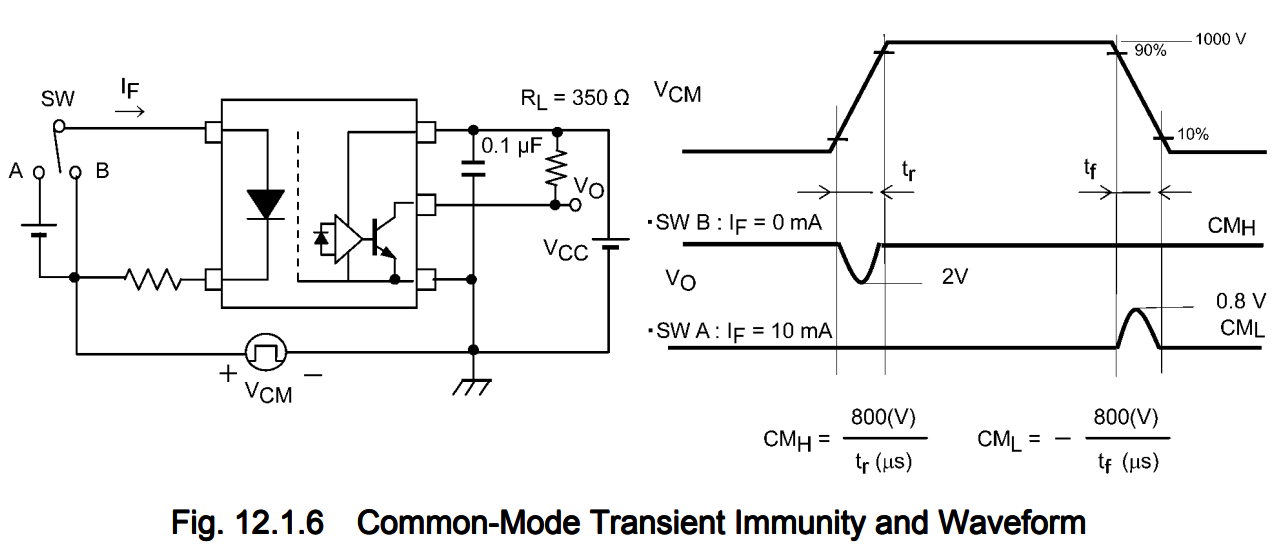

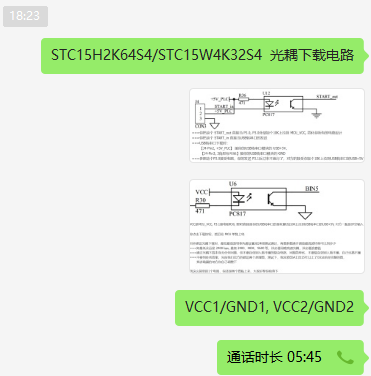

晚上打了个电话给我师傅，请他出个参考线路图，给你参考，老人家74岁了，也忙几个案子中
===最好你自己先整个简单的发出来，思路都给你了



你自己先整个，不要拖，我给他的也就是给你的这些

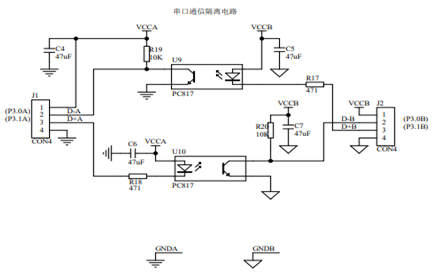

下面网路上的光耦的简洁应用线路图

神***

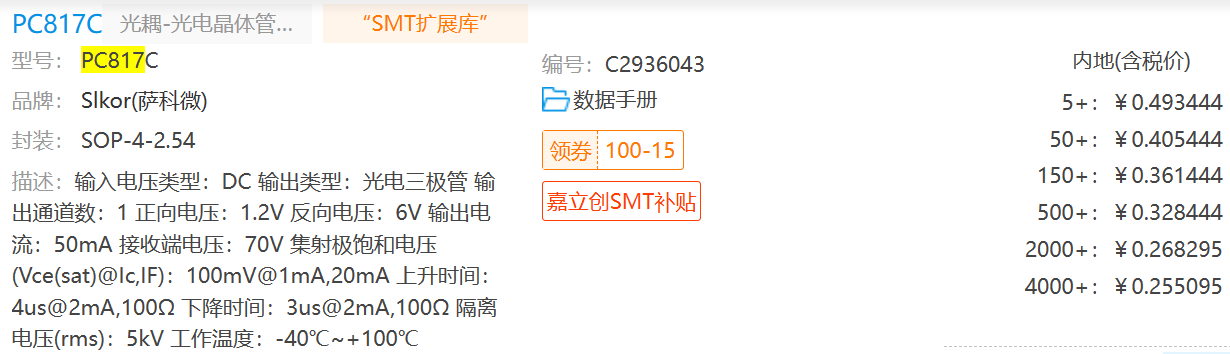

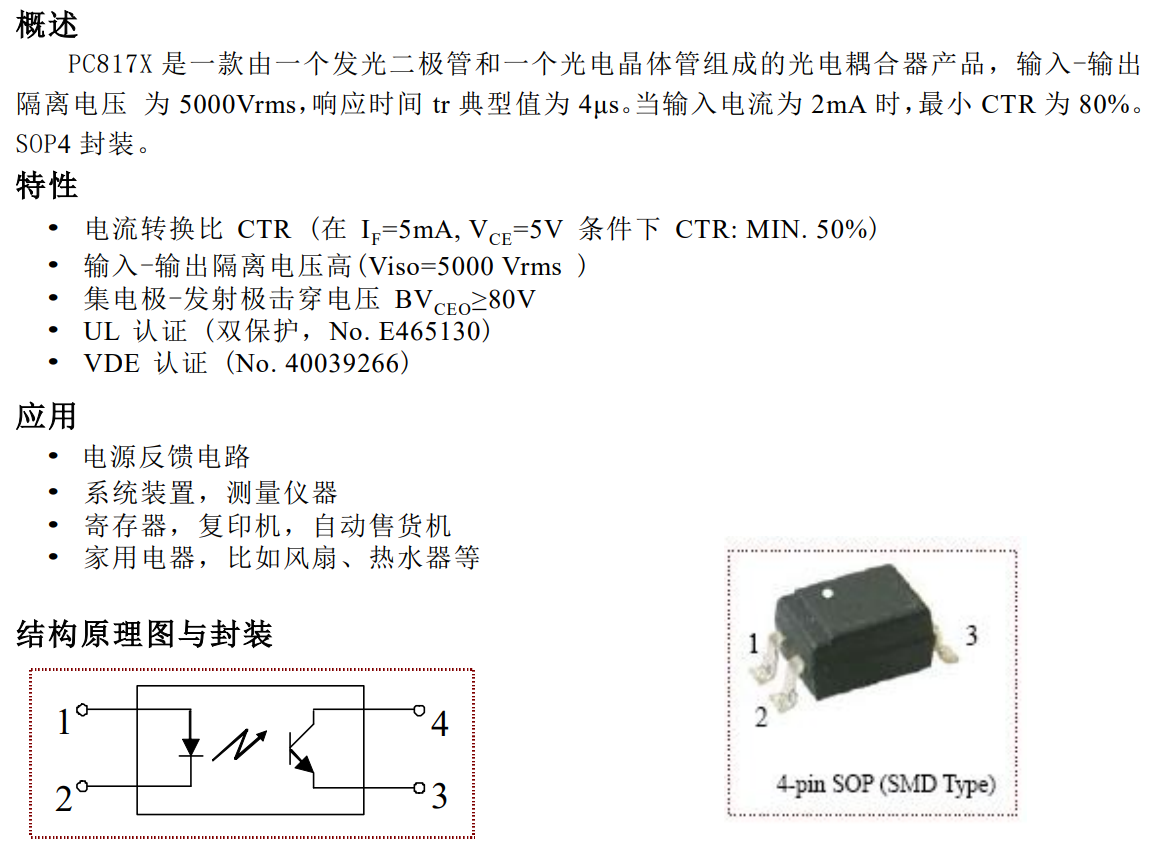

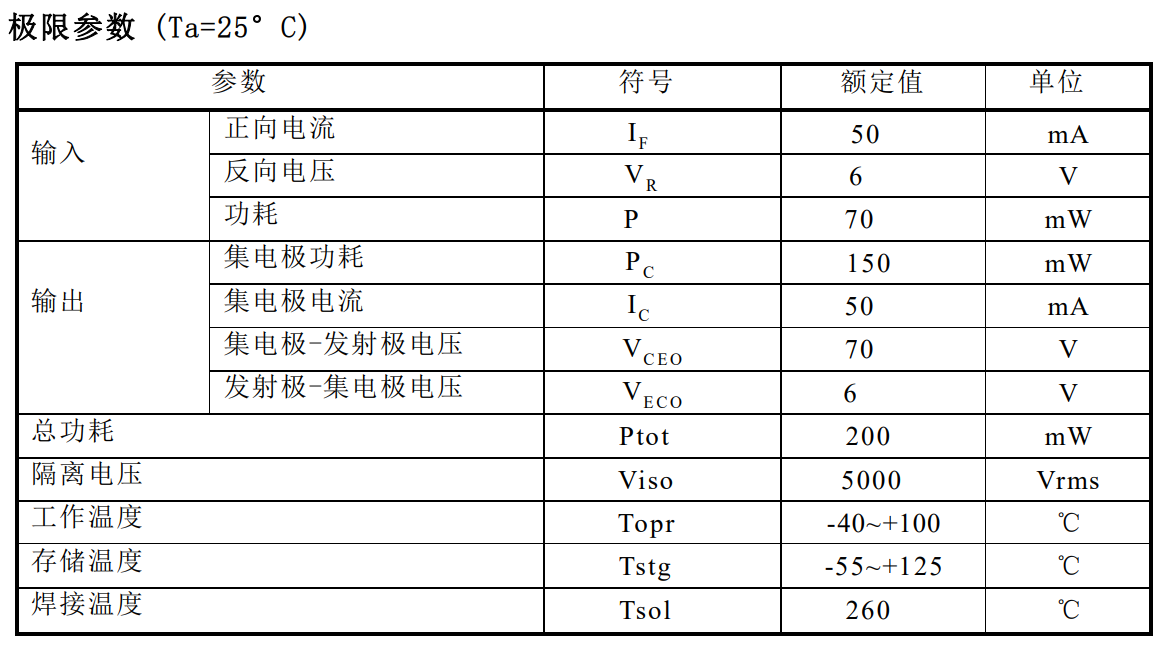

这 PC817, RMB0.25 ~ RMB0.13, 我们上百台机械手用了20年了

神***

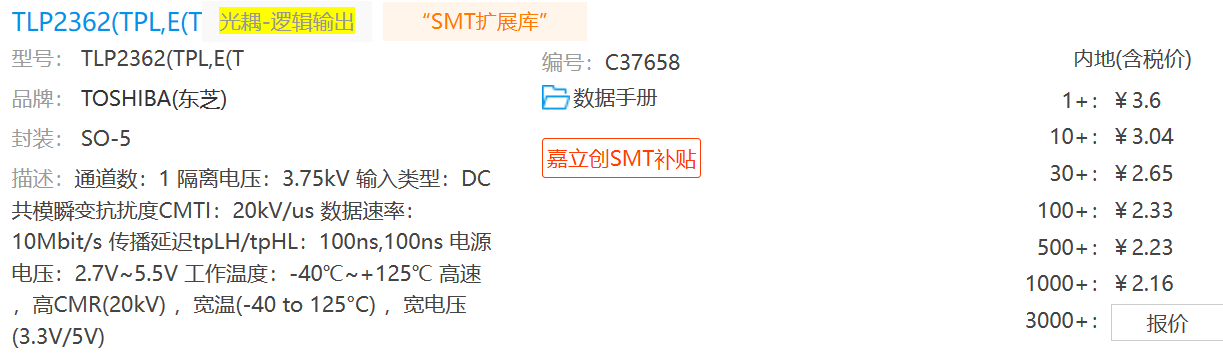

偶尔更改下程序，没必要浪费RMB去用高速光耦
