无源蜂鸣器驱动波形

houy*** · 发表于 2024-7-23 10:27:41

本来做了个小东西，无源蜂鸣器用波形驱动正常的，装外壳的过程中坏了。

现在从STC32的BEEP出来的波形正常的

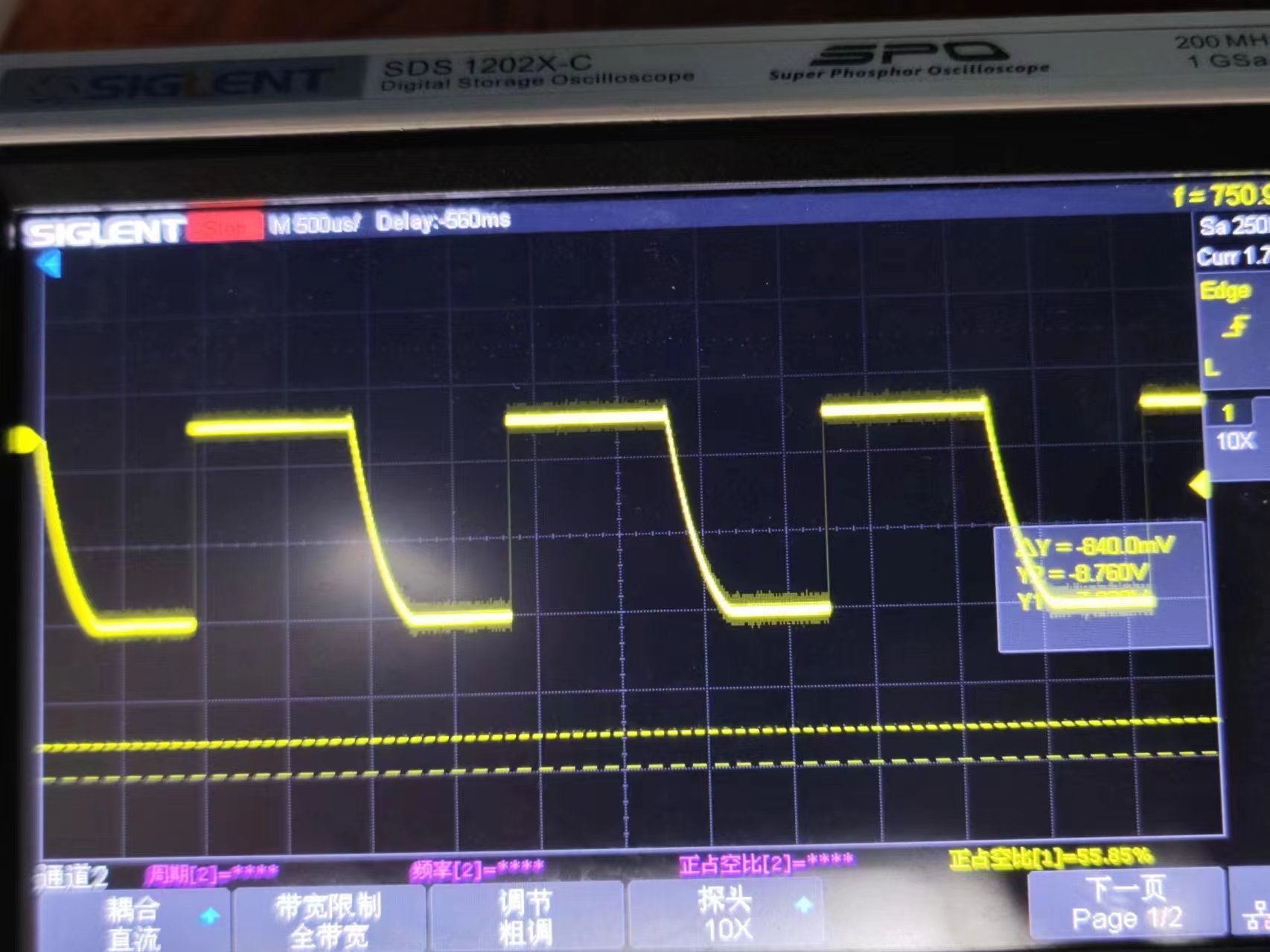

进蜂鸣器的+不正常，波形是这样的，蜂鸣器不会响了

这个可能是什么问题，不知道我装壳子的时候碰到了哪个元器件

Debu*** · 发表于 2024-7-23 10:43:08

看起来是蜂鸣器坏了

houy*** · 发表于 2024-7-23 11:07:31

Debu*** 发表于 2024-7-23 10:43
看起来是蜂鸣器坏了

蜂鸣器应该正常，直接接5V能听到哒一声

网*** · 发表于 2024-7-23 11:55:27

电磁式无源还是压电式无源蜂鸣器?
照片很不清晰,看不出每格多少V,
装之前好的说明驱动没有问题,装机壳后不响,要么蜂鸣器坏了,要么有元件虚焊

王*** · 发表于 2024-7-23 12:12:03

有一种可能是蜂鸣器受到了挤压，导致外壳变形给里面的压电陶瓷片卡住了。

蜂鸣器大多数都是压电陶瓷片驱动鸣叫。所以如果摁住压电陶瓷片，使其无法震动。则会出现可能无法鸣叫或者声音特别小的情况

so*** · 发表于 2024-7-23 12:24:11

断开蜂鸣器波形也是这样吗？

xxkj*** · 发表于 2024-7-23 12:33:48

换个蜂鸣器，不就知道什么原因了吗？

梁*** · 发表于 2024-7-23 15:25:28

断开蜂鸣器，用一个几十欧姆电阻代替，能看出问题来。

houy*** · 发表于 2024-7-24 09:17:00

感谢各位，确认是蜂鸣器问题，时好时坏，换了个蜂鸣器就好了。

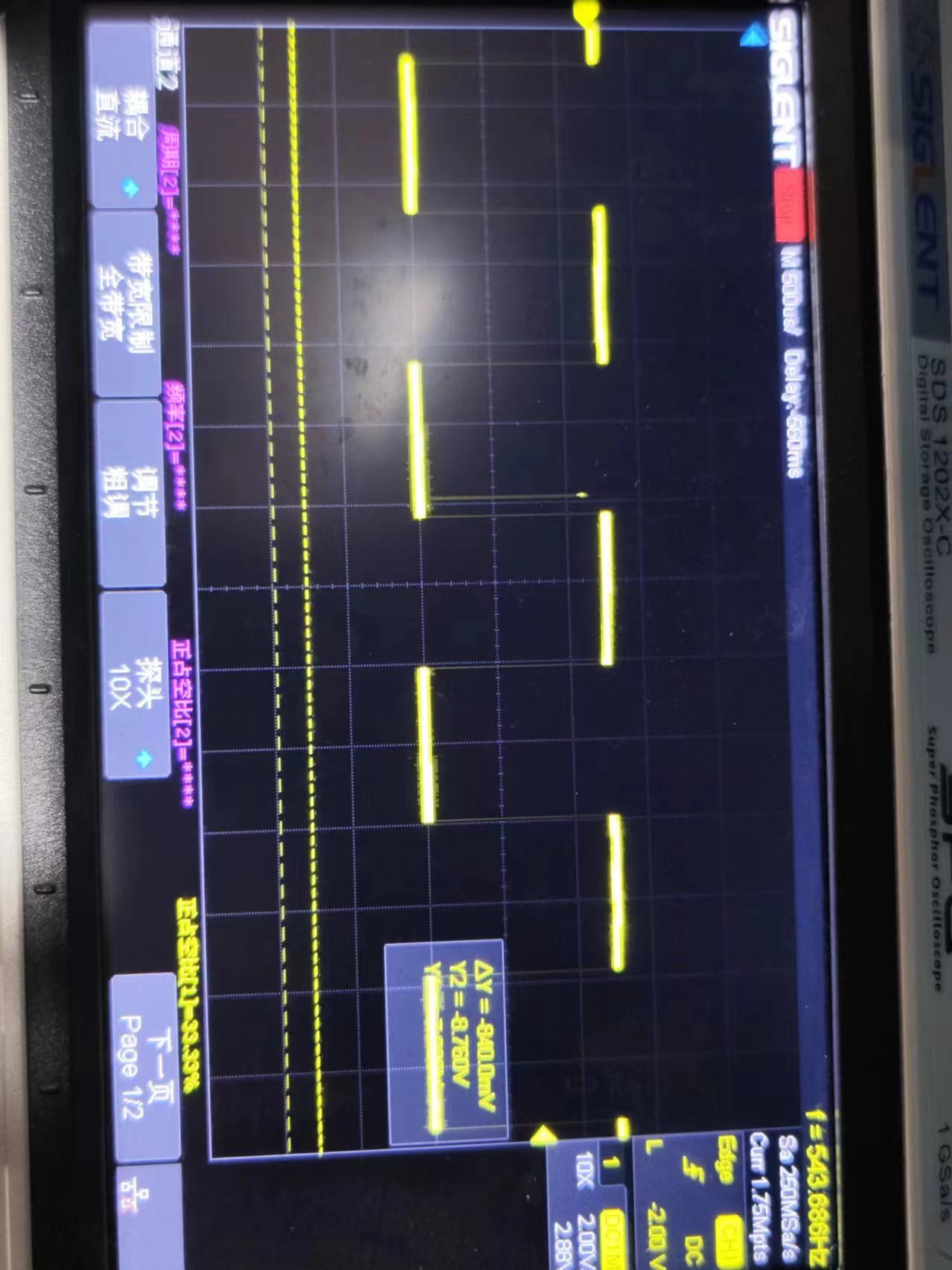

第二张波形图是去掉蜂鸣器后在板子上量的，跟装壳子之前状态不一样，之前只有高低电平，应该是动到哪个元器件了。
不过能正常响，就不管他了

晓*** · 发表于 2024-7-25 16:38:49

王*** 发表于 2024-7-23 12:12
有一种可能是蜂鸣器受到了挤压，导致外壳变形给里面的压电陶瓷片卡住了。

蜂鸣器大多数都是压电陶瓷片驱动 ...

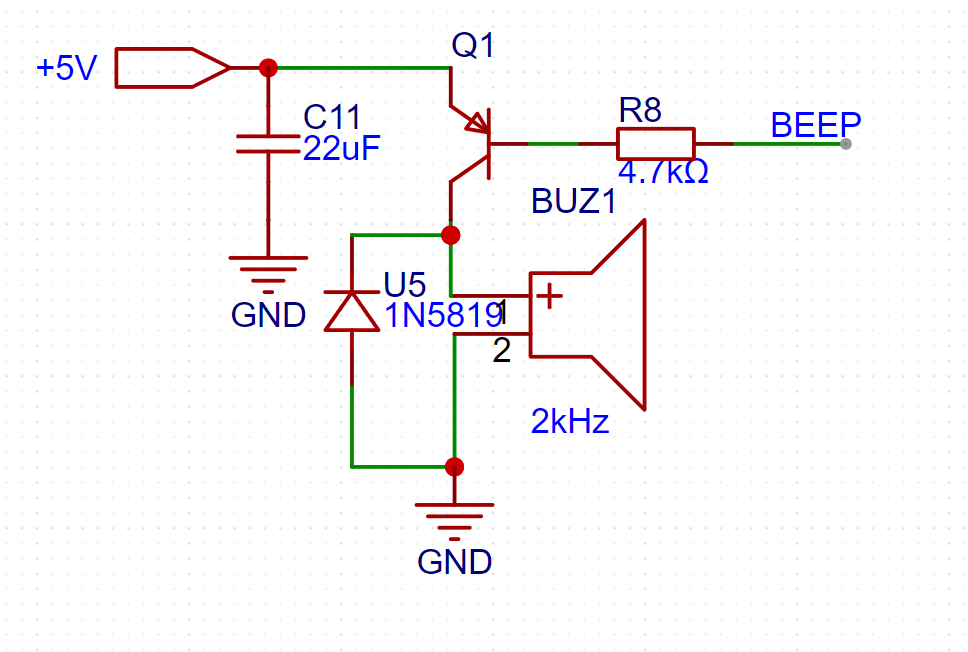

看楼主的电路是驱动不了压电蜂鸣器的，应该还是无源电磁蜂鸣器
