做CAN通信实验必须焊上相应的 CAN 收发器

神*** · 发表于 2023-2-11 14:46:19

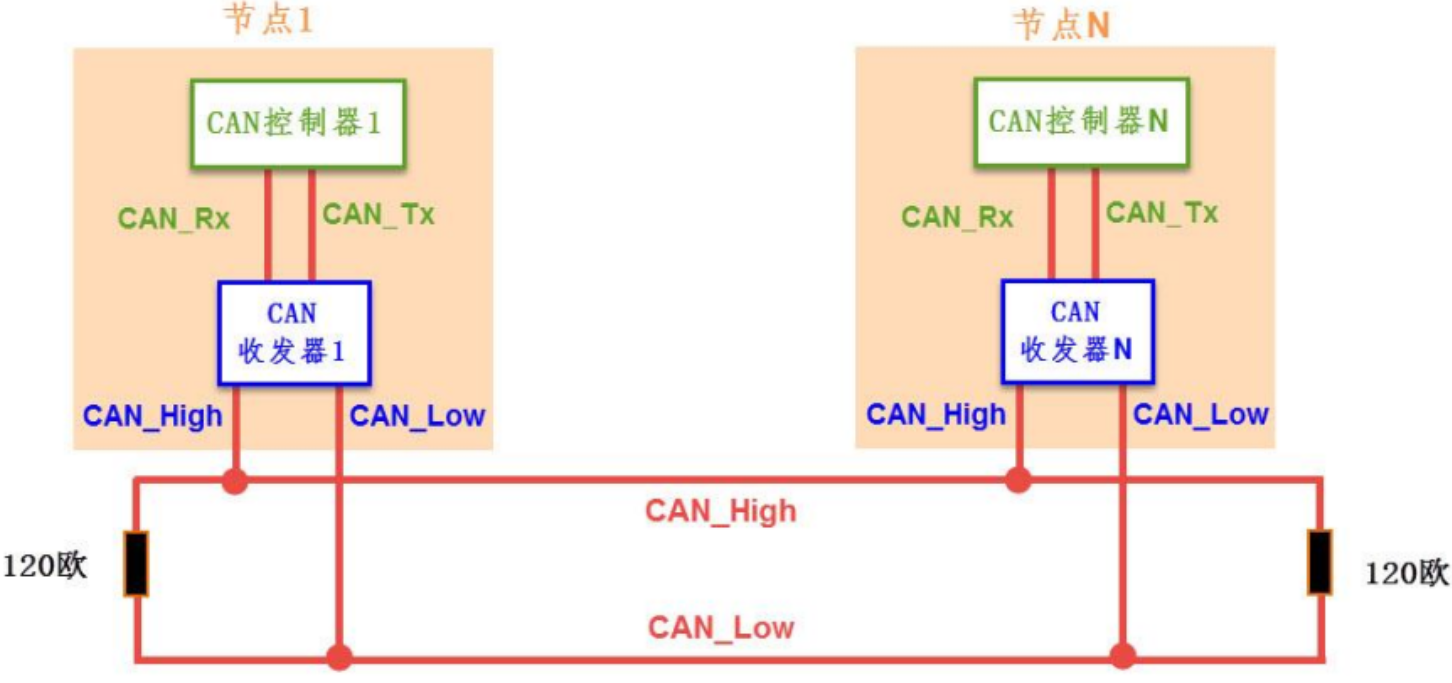

MCU的CAN接口出来的是CAN TXD和CAN RXD，一收一发，但是实际接到CAN网络中还需要收发器，
收发器输出的就是差分信号的CANH和CANL，如下图所示
做CAN通信实验必须焊上相应的 CAN 收发器-1.png

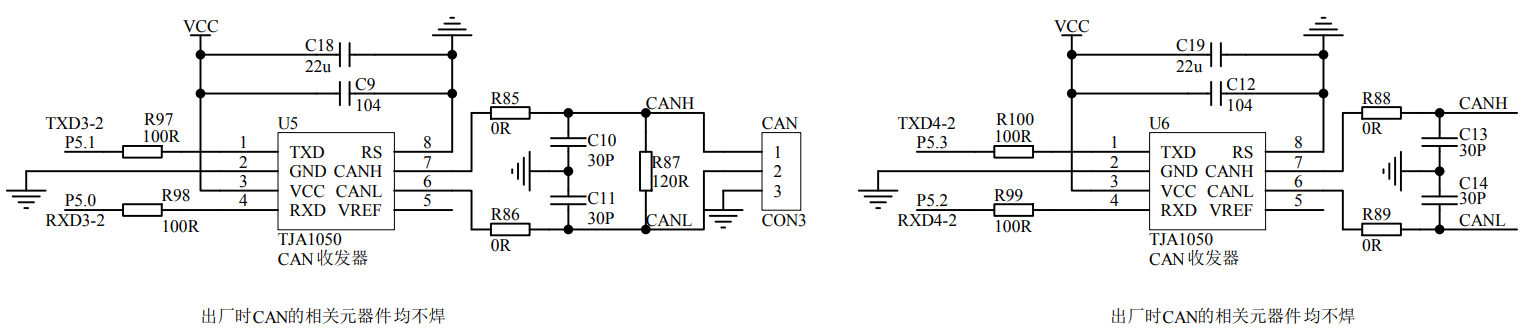

STC的 CAN 功能的实验板，屠龙刀中的原理图，
1个CAN-MCU, 2组独立的CAN, 自己2组CAN自己组网通信，
也可以接其他的 CAN设备进来通信：
做CAN通信实验，要焊上相应的 CAN 收发器-2.png

如要做CAN通信实验，必须焊上相应的 CAN 收发器

神*** · 发表于 2023-2-11 14:52:30

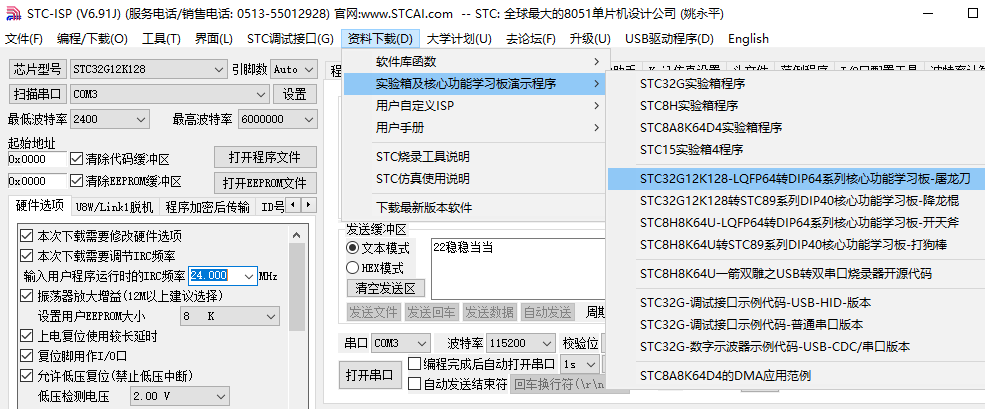

屠龙刀中有 CAN/USB 的程序，含强大的 CANOpen,
现在不会CAN/USB, 都不好意思讲自己是搞 MCU 软件的！
谁让咱中国是新能源汽车大国呢

irrepla*** · 发表于 2023-3-27 14:31:05

能不能教我一下，需要什么型号的CAN收发器吗

芯L*** · 发表于 2023-3-27 14:43:38

zhuhe666 发表于 2023-3-27 14:31
能不能教我一下，需要什么型号的CAN收发器吗

我们屠龙刀板子上使用的是TJA1050

WH*** · 发表于 2023-3-27 14:47:27

关注关注，也买个几片试试！

芯L*** · 发表于 2023-3-27 15:04:58

文慧萱发表于 2023-3-27 14:47
关注关注，也买个几片试试！

感谢您的支持！以下是各区申样渠道，您可联系起来，会尽快免费+包邮送到您处：
【免费+包邮】送/申样热线：0513-55012928、0513-55012929、0513-55012966
