求助,usb硬件下载问题

[复制链接]
  • 打卡等级:以坛为家II
  • 打卡总天数:572
  • 最近打卡:2025-08-24 11:08:51

46

主题

232

回帖

3299

积分

论坛元老

积分
3299
发表于 2024-7-20 23:46:45 | 显示全部楼层 |阅读模式

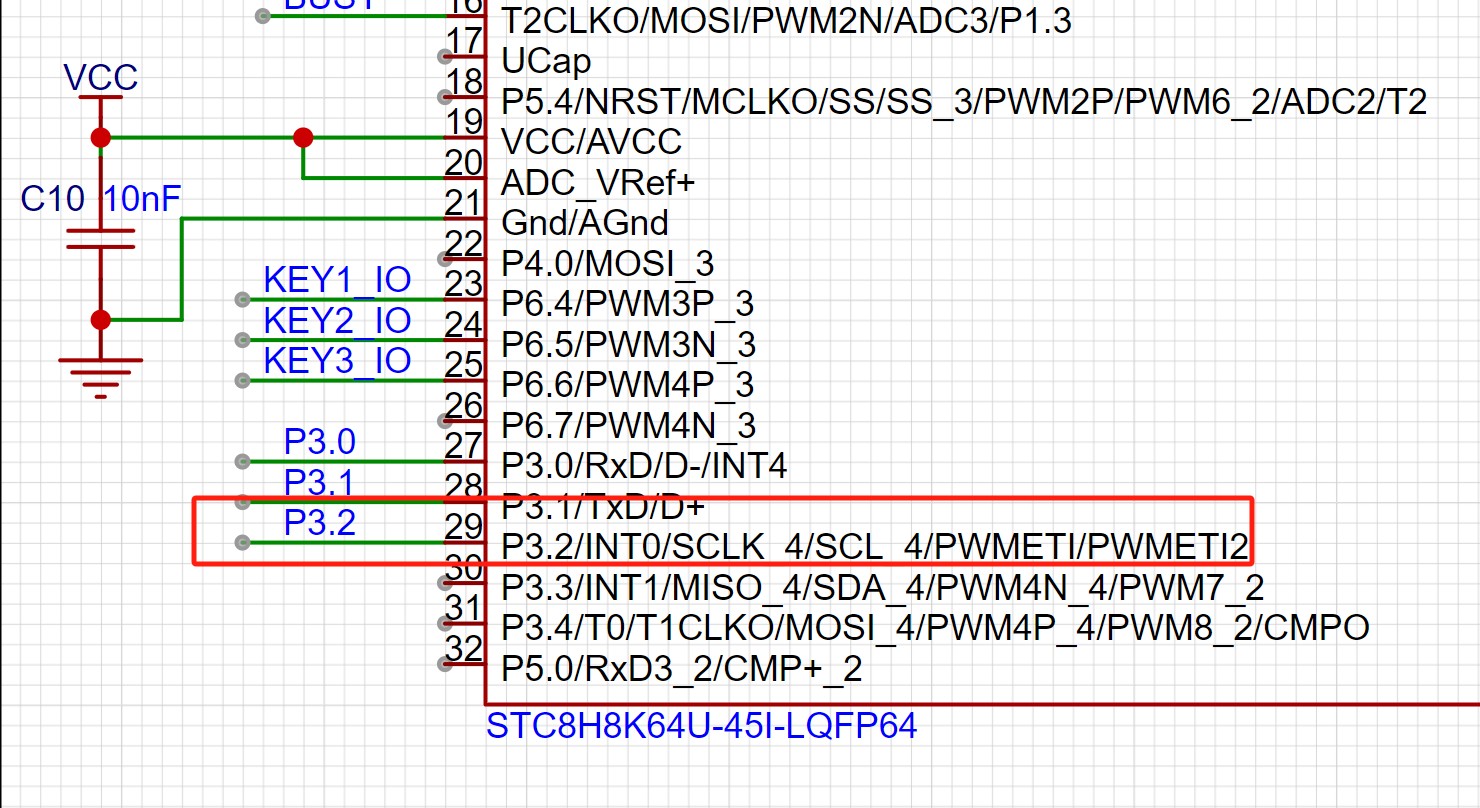

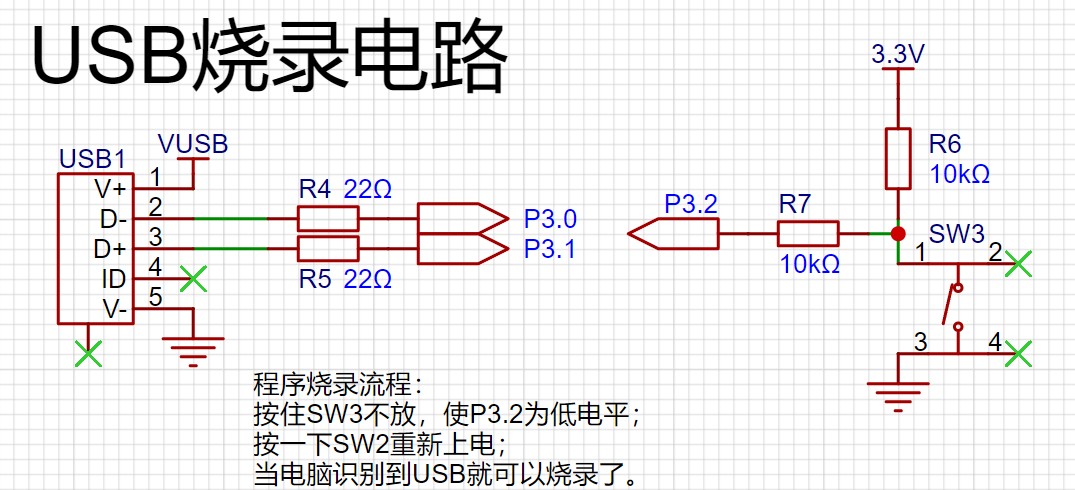

下载部分电路:




上电现象:

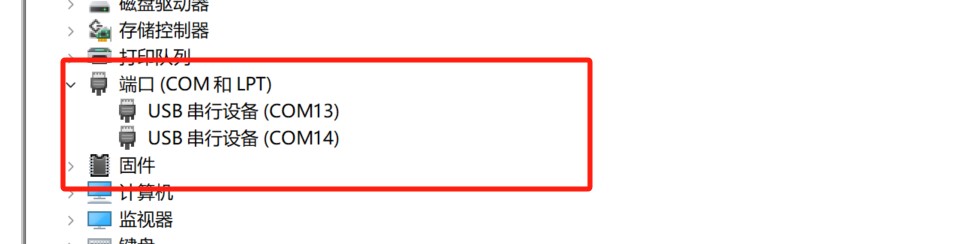

设备管理器能立即识别到两个串口:

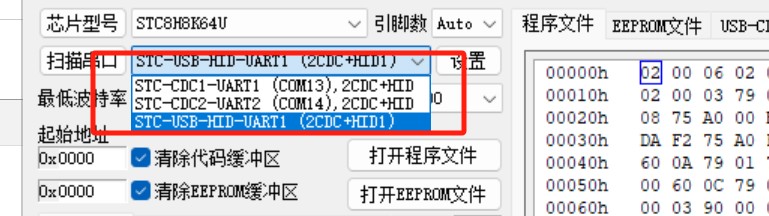

ISP 下载工具能直接识别到3个:

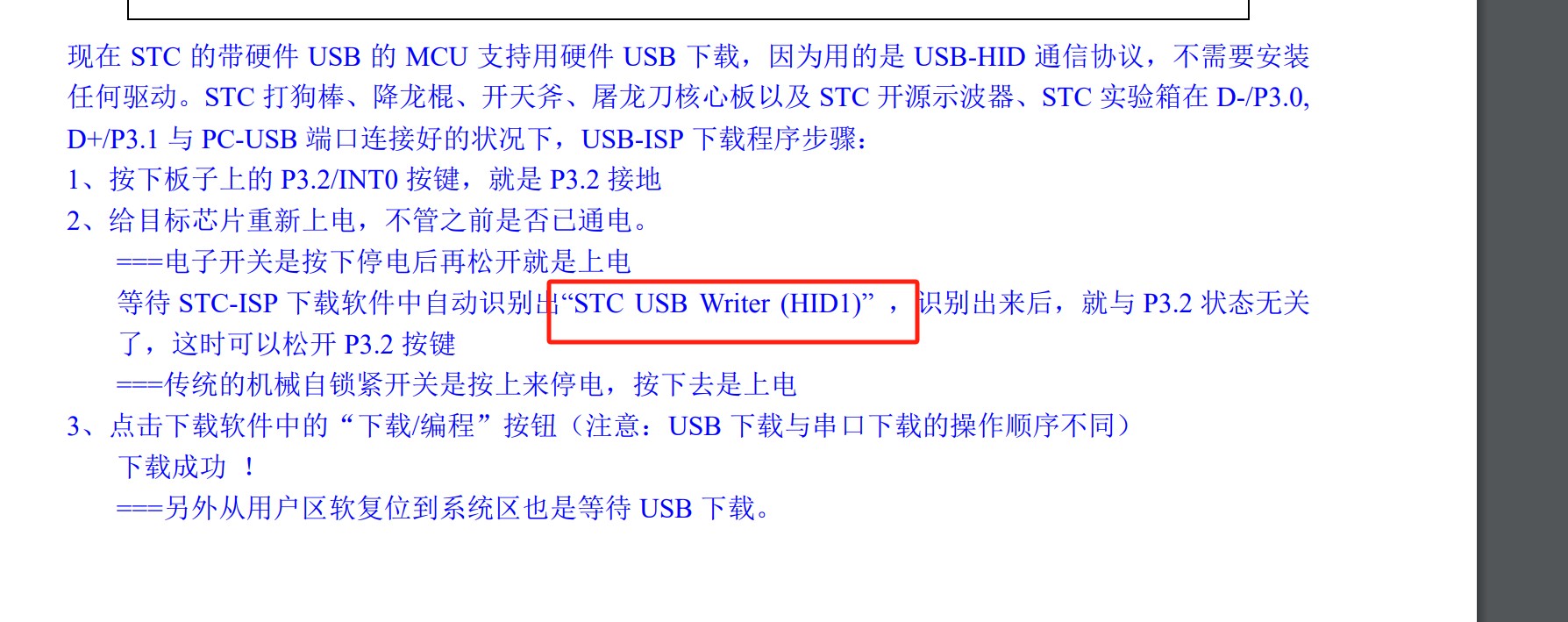

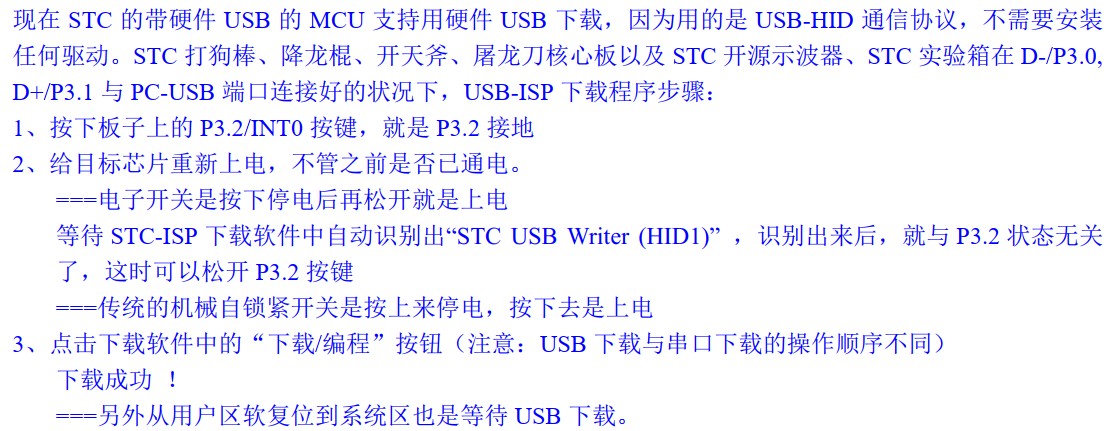

按照文档的步骤:

没有识别出新的 截图202407202345092297.jpg

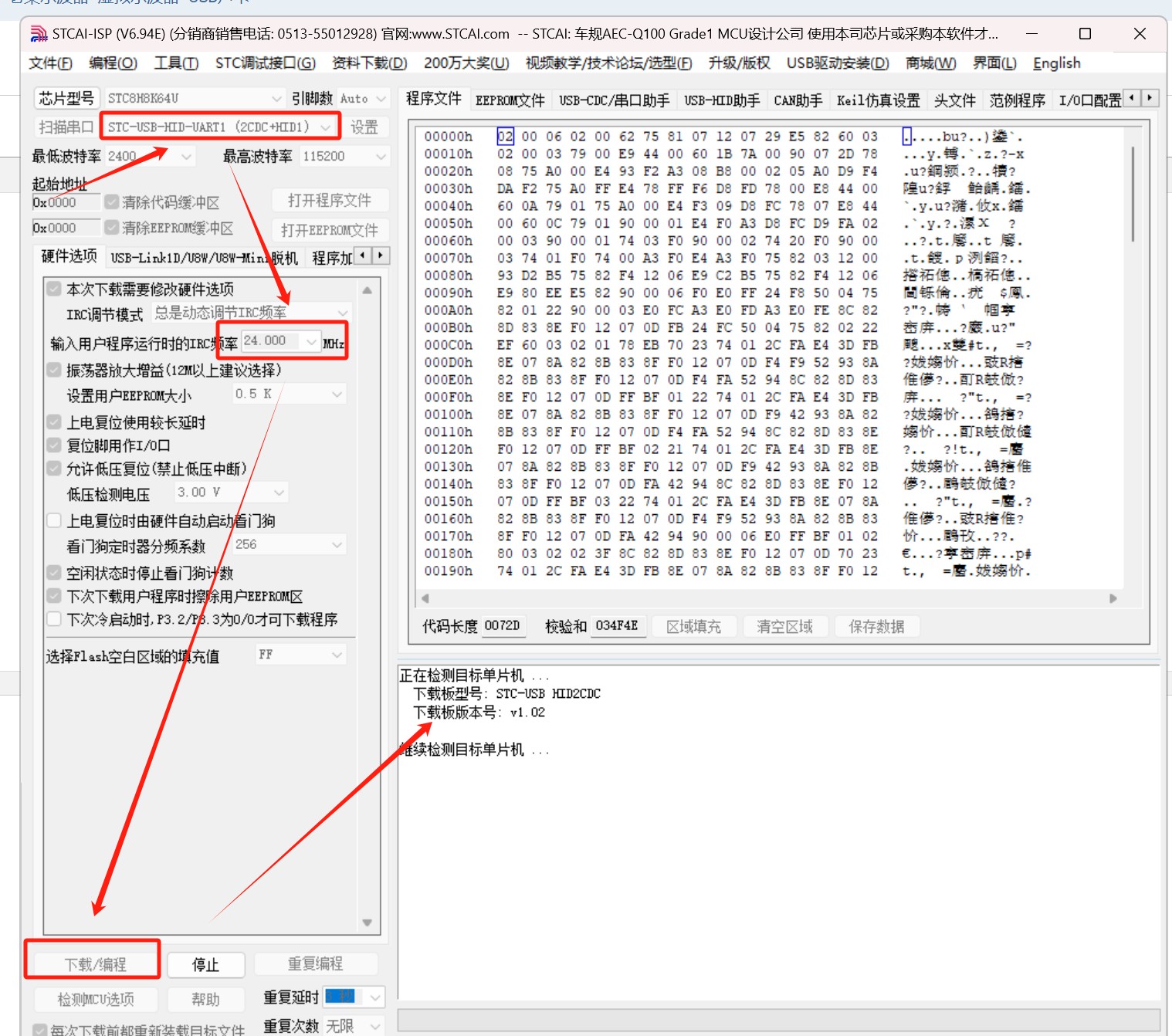

直接使用识别到的第3个进行下载,失败:



不争是争
回复

使用道具 举报 送花

  • 打卡等级:以坛为家III
  • 打卡总天数:633
  • 最近打卡:2025-08-24 08:27:12
已绑定手机

54

主题

1893

回帖

3572

积分

论坛元老

积分
3572
发表于 2024-7-21 06:09:19 | 显示全部楼层
先点一下下载后会出来
回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:536
  • 最近打卡:2025-08-24 00:00:11
已绑定手机

19

主题

3257

回帖

5699

积分

论坛元老

积分
5699
发表于 2024-7-21 07:39:07 来自手机 | 显示全部楼层
用的是什么硬件,先用USB转cdc串口下载看下能不能下载,是否有自动上电功能。原理图不是很详细。
回复

使用道具 举报 送花

  • 打卡等级:以坛为家III
  • 打卡总天数:624
  • 最近打卡:2025-08-24 10:17:06

122

主题

2068

回帖

6163

积分

论坛元老

积分
6163
发表于 2024-7-21 08:29:33 | 显示全部楼层

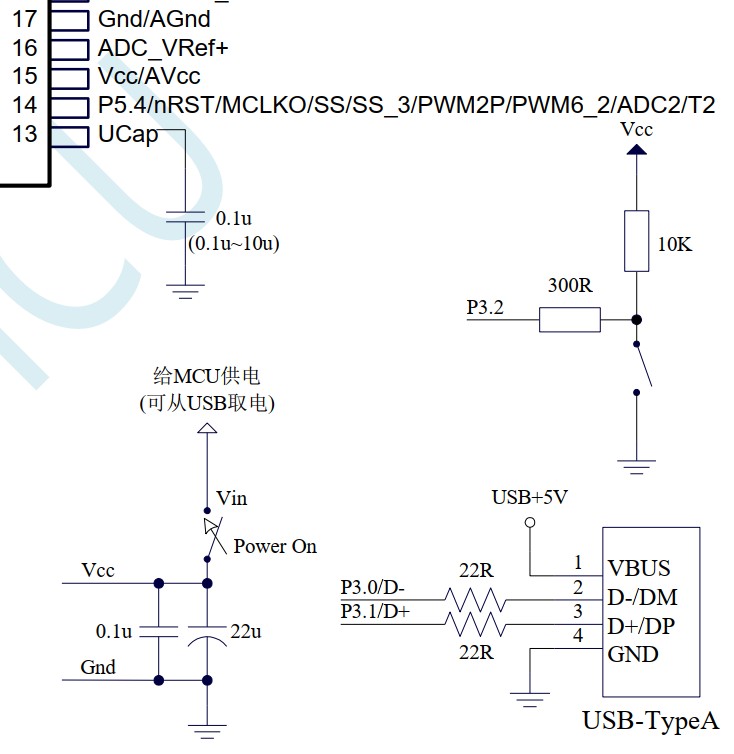

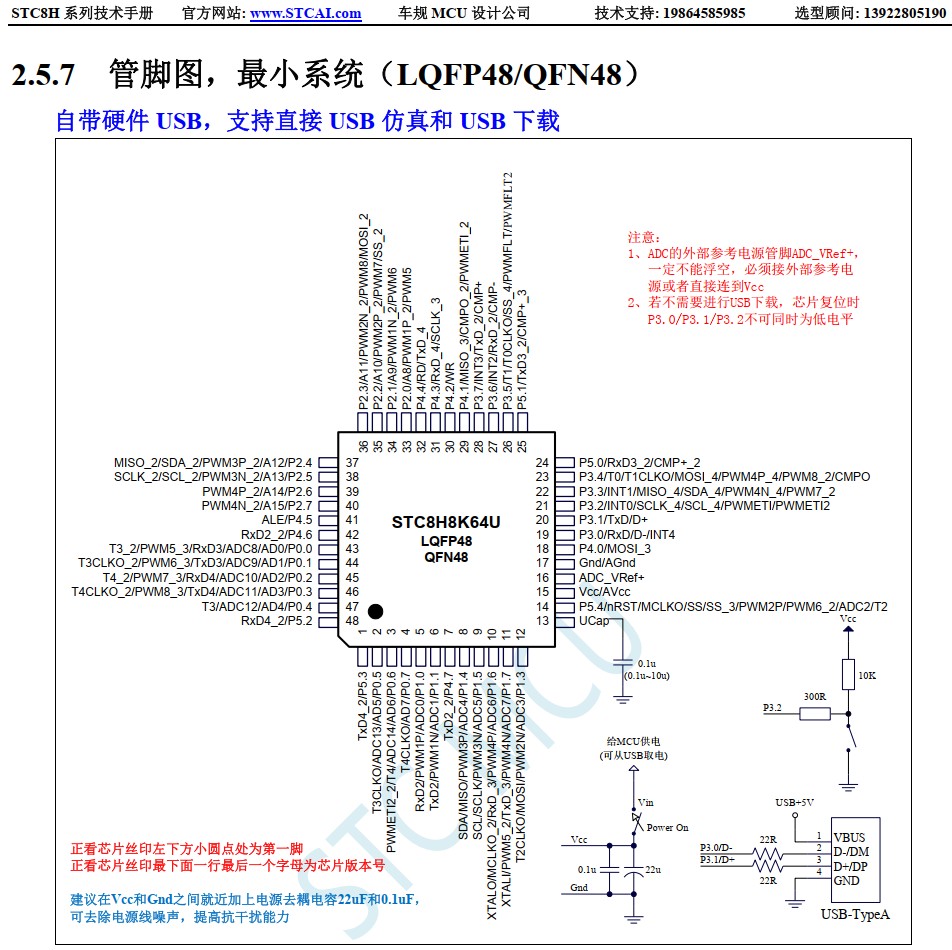

R7阻值和接法与官方不同
回复

使用道具 举报 送花

  • 打卡等级:常住居民III
  • 打卡总天数:161
  • 最近打卡:2025-08-23 08:11:44

775

主题

1万

回帖

1万

积分

管理员

积分
18735
发表于 2024-7-21 08:38:48 | 显示全部楼层








回复

使用道具 举报 送花

  • 打卡等级:常住居民III
  • 打卡总天数:161
  • 最近打卡:2025-08-23 08:11:44

775

主题

1万

回帖

1万

积分

管理员

积分
18735
发表于 2024-7-21 08:39:38 | 显示全部楼层
楼主,电阻错,P3.2无法被拉低,永远是 1/2 VCC, 高
回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:467
  • 最近打卡:2025-08-21 08:20:14

26

主题

123

回帖

547

积分

高级会员

积分
547
发表于 2024-7-21 08:42:29 | 显示全部楼层
R6选值错了  如果R7=10k  R6<=1K

点评

反了,R7改成300Ω  详情 回复 发表于 2024-7-21 09:21
回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:537
  • 最近打卡:2025-08-24 01:00:11
已绑定手机

86

主题

5979

回帖

1万

积分

超级版主

积分
10832
发表于 2024-7-21 09:21:30 | 显示全部楼层
zhang*** 发表于 2024-7-21 08:42
R6选值错了  如果R7=10k  R6

反了,R7改成300Ω
回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:572
  • 最近打卡:2025-08-24 11:08:51

46

主题

232

回帖

3299

积分

论坛元老

积分
3299
发表于 2024-7-21 11:02:59 | 显示全部楼层
哦哦, 回家试试, 可是我用万用表测试,按下按键P3.2 能变成0的。

点评

那就是 丝印标错了,又焊错了电阻  发表于 2024-7-21 11:27
不争是争
回复

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:258
  • 最近打卡:2025-07-31 13:46:51
已绑定手机

1

主题

48

回帖

54

积分

注册会员

积分
54
发表于 2024-7-21 12:32:11 | 显示全部楼层
VCC 可以3.3V嘛
回复

使用道具 举报 送花
