发表于 2025-7-21 15:29:35 | 显示全部楼层
我有一个问题,8H2k12U-SOP8是5V供电,然后他的IO输出电压应该也是5V,那么这个串口助手跟3.3V的单片机通信的时候,串口的输出电压应该也是5V。这个可能对目标单片机造成一些影响。

点评

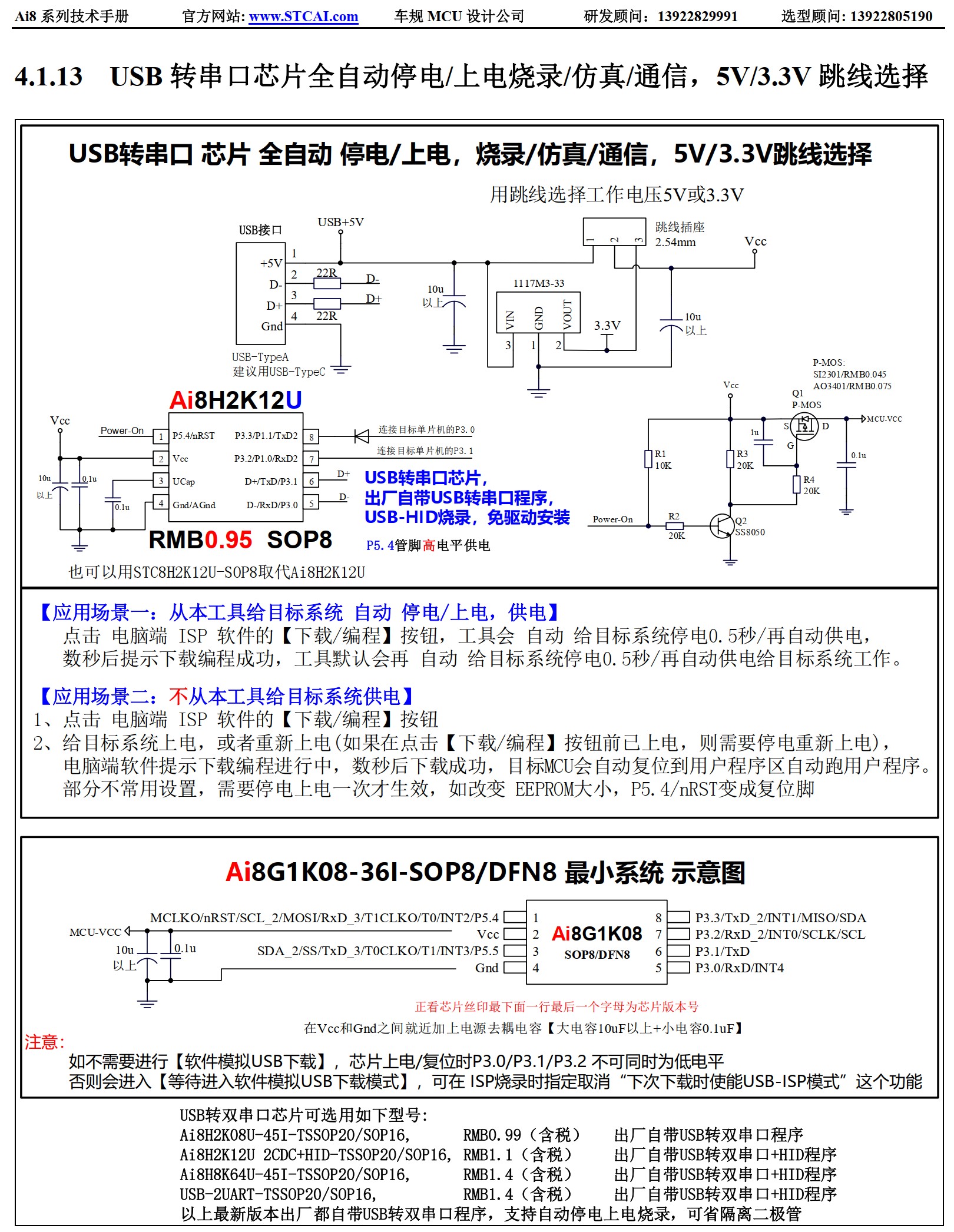

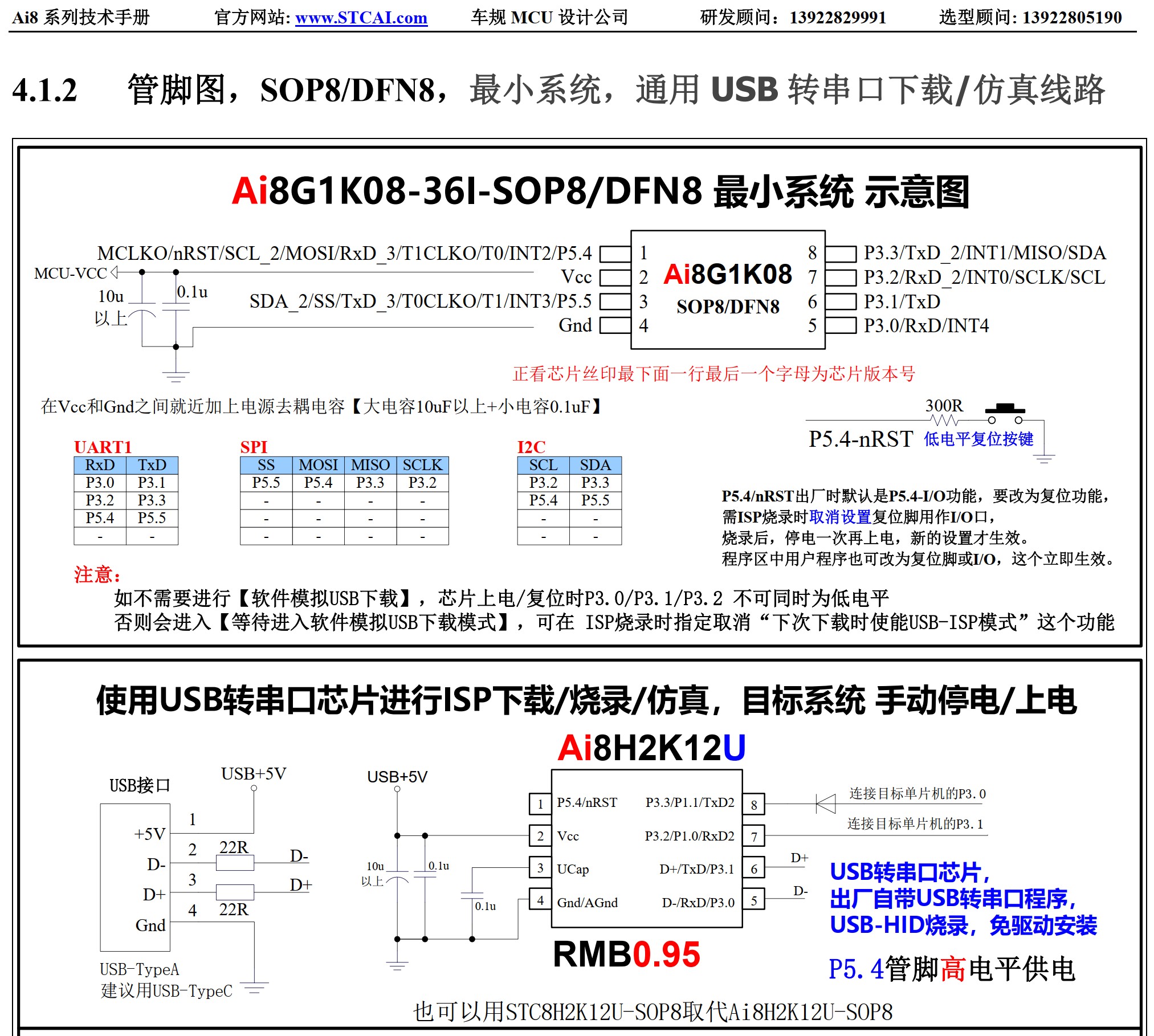

[attachimg]109275[/attachimg] [attachimg]109276[/attachimg]  详情 回复 发表于 2025-7-21 16:03
跳线改成3.3V  详情 回复 发表于 2025-7-21 15:30
回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:585
  • 最近打卡:2025-10-16 07:20:54
已绑定手机

86

主题

6276

回帖

1万

积分

超级版主

积分
11742
发表于 2025-7-21 15:30:13 | 显示全部楼层
小*** 发表于 2025-7-21 15:29
我有一个问题,8H2k12U-SOP8是5V供电,然后他的IO输出电压应该也是5V,那么这个串口助手跟3.3V的单片机通信 ...

https://www.stcaimcu.com/thread-11288-1-1.html

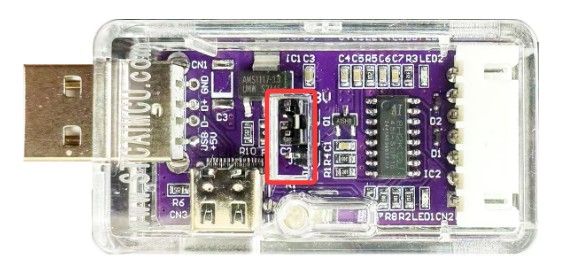

跳线改成3.3V
回复

使用道具 举报 送花

  • 打卡等级:偶尔看看II
  • 打卡总天数:29
  • 最近打卡:2025-09-23 20:07:28
已绑定手机

14

主题

32

回帖

383

积分

中级会员

积分
383
发表于 2025-7-21 15:52:11 | 显示全部楼层
Debu*** 发表于 2025-7-21 15:30
https://www.stcaimcu.com/thread-11288-1-1.html
跳线改成3.3V

我主要是想用SOP8的封装替代CH340K,不知道STC8H2K12U-SOP8可以通过ISP软件制作串口芯片么。我看他有8PIN的选项。

回复

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:209
  • 最近打卡:2025-10-16 08:03:21

787

主题

1万

回帖

1万

积分

管理员

积分
19776
发表于 2025-7-21 16:03:18 | 显示全部楼层
小*** 发表于 2025-7-21 15:29
我有一个问题,8H2k12U-SOP8是5V供电,然后他的IO输出电压应该也是5V,那么这个串口助手跟3.3V的单片机通信 ...






回复

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:209
  • 最近打卡:2025-10-16 08:03:21

787

主题

1万

回帖

1万

积分

管理员

积分
19776
发表于 2025-7-21 16:08:59 | 显示全部楼层

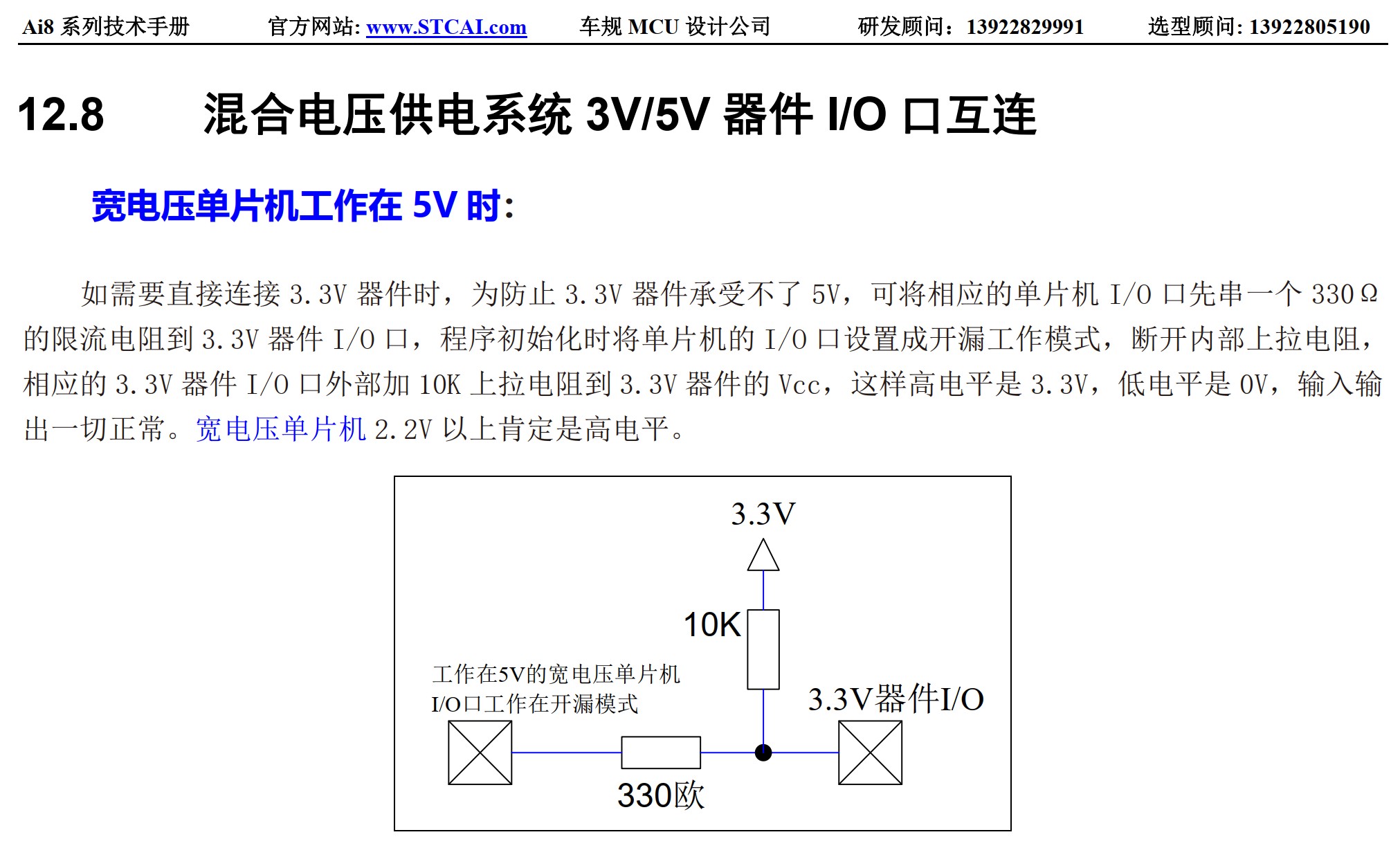

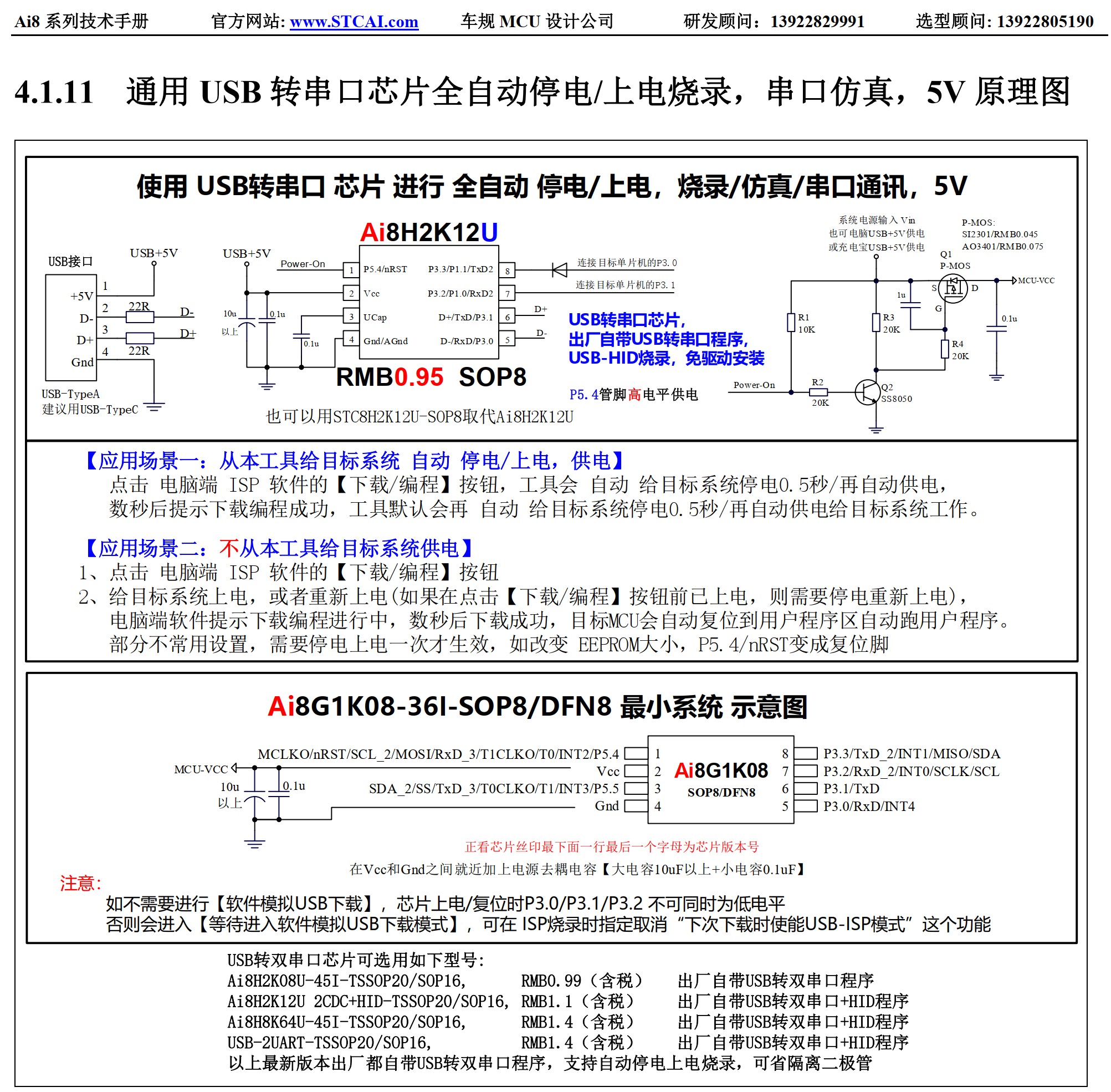

如下, USB转串口工作在 5V, 另外的 MCU 可以工作在 3.3V



回复

使用道具 举报 送花

  • 打卡等级:偶尔看看II
  • 打卡总天数:29
  • 最近打卡:2025-09-23 20:07:28
已绑定手机

14

主题

32

回帖

383

积分

中级会员

积分
383
发表于 2025-7-21 16:12:52 | 显示全部楼层
神*** 发表于 2025-7-21 16:08
如下, USB转串口工作在 5V, 另外的 MCU 可以工作在 3.3V

我明白了,感谢
回复

使用道具 举报 送花

  • 打卡等级:常住居民III
  • 打卡总天数:118
  • 最近打卡:2025-10-16 07:43:04
已绑定手机

1

主题

49

回帖

257

积分

中级会员

积分
257
发表于 2025-7-24 20:42:58 | 显示全部楼层
Debu*** 发表于 2024-7-19 18:02
发现一些问题
C1、C5给同一个网络滤波,重复,然后Q2的D极没有滤波

哇撒,谢谢大神
回复

使用道具 举报 送花

  • 打卡等级:常住居民II
  • 打卡总天数:99
  • 最近打卡:2025-10-16 00:01:55
已绑定手机

1

主题

26

回帖

560

积分

高级会员

积分
560
发表于 2025-8-15 15:50:19 | 显示全部楼层
来了
回复

使用道具 举报 送花

  • 打卡等级:初来乍到
  • 打卡总天数:7
  • 最近打卡:2025-09-23 12:53:30
已绑定手机

0

主题

13

回帖

64

积分

注册会员

积分
64
发表于 2025-8-15 15:54:43 | 显示全部楼层
打卡学习,USB转单串口
回复

使用道具 举报 送花

  • 打卡等级:常住居民III
  • 打卡总天数:118
  • 最近打卡:2025-10-16 07:43:04
已绑定手机

1

主题

49

回帖

257

积分

中级会员

积分
257
发表于 2025-8-20 13:44:39 | 显示全部楼层
谢谢分享,非常有用
