7805电路

DEVI*** · 发表于 2024-7-18 09:49:30

Yim_*** 发表于 2024-7-17 16:56
三端集成电路
内部有热过载保护
具有很高的功耗能力

在规格书参数范围内

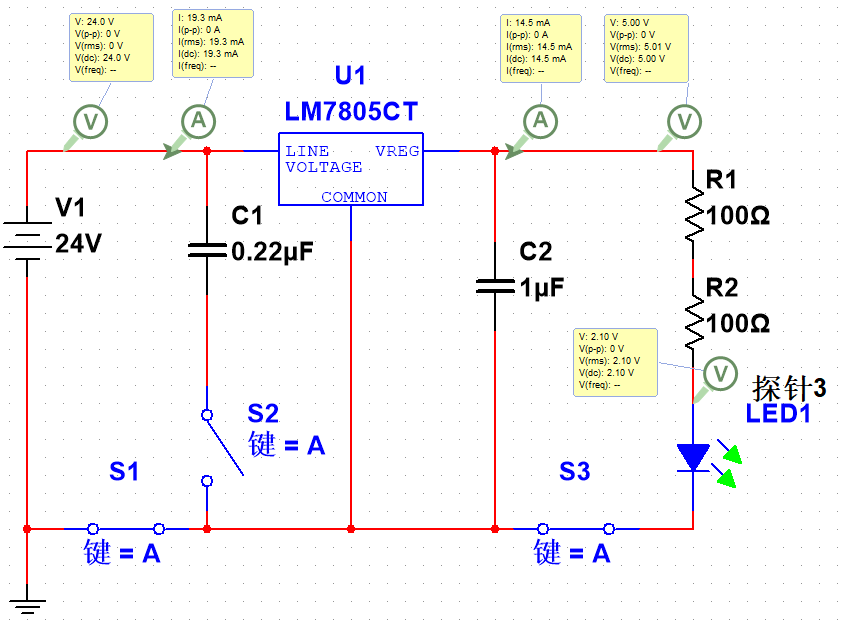

zhang*** · 发表于 2024-7-18 10:22:17

都是啥模拟电路基础呀
你串一个100欧电阻R2。该电路最大的供电电流24/100=0.24A也就是240毫安。

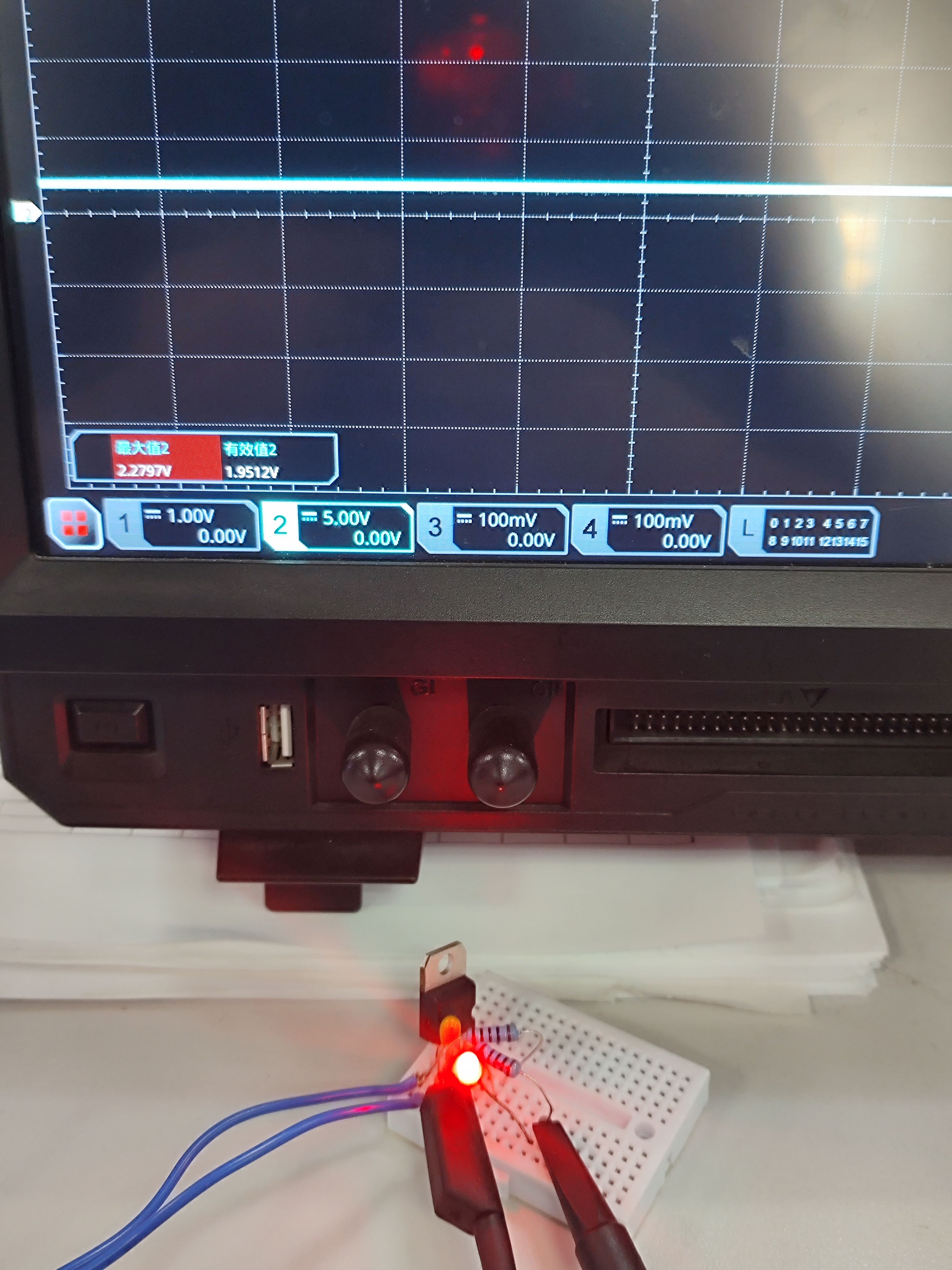

DEVI*** · 发表于 2024-7-18 10:48:57

这个应用，大概通电20min，7805发热有点烫手，温度为68度了，估计还会持续上升。
看起来这个应用不太好阿。不用开关电源，24V转5V 还有没有其他方法？

DEVI*** · 发表于 2024-7-18 11:03:29

zhang*** 发表于 2024-7-18 10:22
都是啥模拟电路基础呀
你串一个100欧电阻R2。该电路最大的供电电流24/100=0.24A也就是240毫安。
...

你用我的模拟电路，7805自身功耗不大。串个电阻就知道了。小于1K欧，输入电流基本无变化，>=1k的话，输出就小于5V了

晓*** · 发表于 2024-7-25 16:56:50

DEVI*** 发表于 2024-7-18 10:48
这个应用，大概通电20min，7805发热有点烫手，温度为68度了，估计还会持续上升。
看起来这个应用不太好阿。 ...

不用DC-DC的情况下，24V转5V的效率永远低于5÷24，这是原理决定的。

so*** · 发表于 2024-7-25 17:12:54

78序列电源芯片发热本身就大吧。

li*** · 发表于 2024-7-25 18:31:07

加个功率管扩流。（压降大，也需要加散热片）

网*** · 发表于 2024-7-25 19:59:17

任何线性稳压电源,只要输入电压输出电压输出电流相同,电源自身损耗基本一样,换什么芯片都一样.
损耗一样想降低温升唯一的途径是改善散热条件,

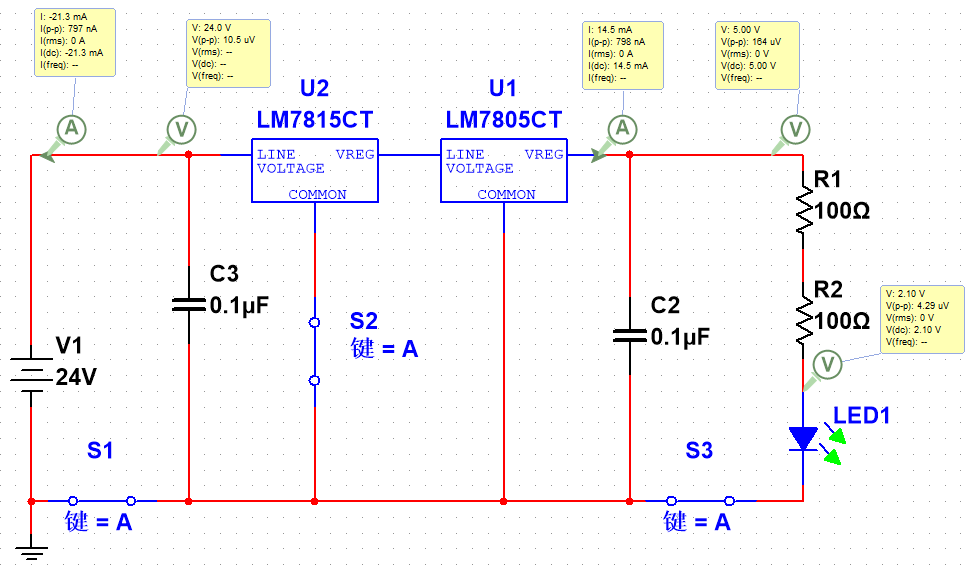

DEVI*** · 发表于 2024-7-26 08:40:59

本帖最后由 DEVIN_LI 于 2024-7-26 08:42 编辑

这样一转好很多，能保证长时间工作了。

一笔*** · 发表于 2024-7-26 15:03:43

7805功率要看封装的，封装越大散热越好功率越大，我知道的7805就有4种大小不同的封装
