请问一下屠龙刀的NTC电阻是什么参数的

houy*** · 发表于 2024-7-15 11:24:51

我看stc32G实验箱的原理图写了NTC是10K@25℃的，demo也写的“NTC使用1%精度的MF52 10K@25度“。

但是屠龙刀的原理图只写了10K 1%，它对应的NTC好像不是25度的时候10K。

现在环境是25°左右，量了一下是4.8K欧。手上10K@25度的NTC量了一下是10K左右

梁*** · 发表于 2024-7-15 11:42:13

本帖最后由梁工于 2024-7-15 11:44 编辑

NTC的型号电阻参数都是指25度的电阻，没有例外。差别只是B值。MF52的B值是3950。
“现在环境是25°左右，量了一下是4.8K欧。”，你是拆下来量吗？如果是在电路量的，则室温时4.8K是正常的，因为有一个10K参考电阻。
用万用表测量NTC电阻一定要拆下来测量。

网*** · 发表于 2024-7-15 11:45:51

在板测的话,可能周边电路影响阻值.

Debu*** · 发表于 2024-7-15 11:48:15

在路测量可能存在其他回路导致阻值偏小，准确的方法是拆下来测量（不建议，拆装易导致损坏和细小元件丢失等问题），正确的测量方法应该是上电，P1.3设置为高阻，不让MCU影响IO口电压，然后测量P1.3的电压占VREF的百分比，推算出NTC的实际阻值，这样基本上是没有误差的，B值应该是常用的3950

Debu*** · 发表于 2024-7-15 11:49:14

NTC阻值很大且不是静电敏感元件，几乎不会损坏

Debu*** · 发表于 2024-7-15 11:53:06

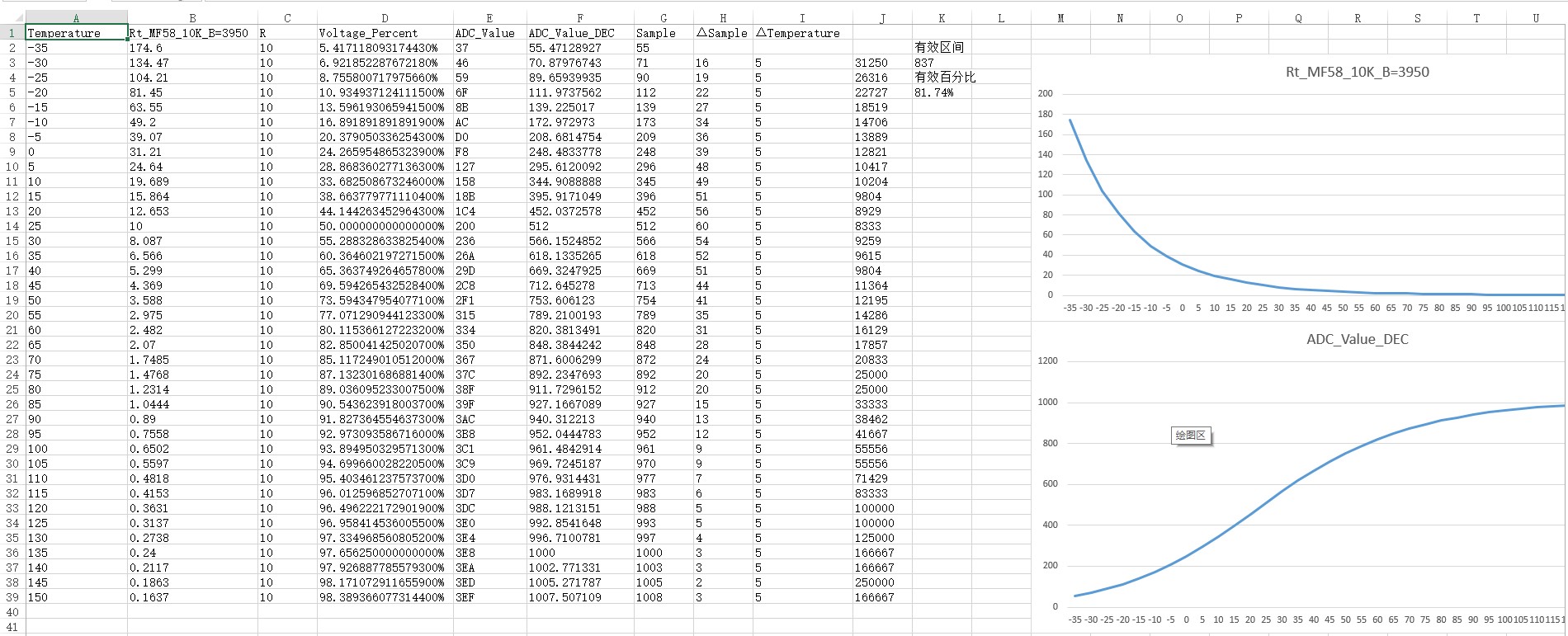

之前做的excel热敏电阻计算供参考

热敏电阻计算 Rt_MF58_10K_B=3950 R=10K -25~85℃.xlsx (23.7 KB, 下载次数: 95)

热敏电阻计算 Rt_MF58_10K_B=3950 R=50K -35~35℃.xlsx (23.75 KB, 下载次数: 81)

houy*** · 发表于 2024-7-17 12:18:28

梁*** 发表于 2024-7-15 11:42
NTC的型号电阻参数都是指25度的电阻，没有例外。差别只是B值。MF52的B值是3950。
“现在环境是25°左右，量 ...

好的，我看那个10K参考电阻没有跟ntc并联，想着没影响，就直接在板子上量的阻值

Yim_*** · 发表于 2024-7-17 13:33:00

本帖最后由 Yim_Hom 于 2024-7-17 13:54 编辑

肯定得拆下来量才能量到，图上有上拉电阻的，在板量出4.8k接近5k，也是对的。

梁*** · 发表于 2024-7-17 14:27:48

houy*** 发表于 2024-7-17 12:18
好的，我看那个10K参考电阻没有跟ntc并联，想着没影响，就直接在板子上量的阻值 ...

是串联连接的，不是并联，但在电路中，也近似是并联的，基础电路中最基础的计算哦。

胡冰*** · 发表于 2025-6-2 08:25:01

Debu*** 发表于 2024-7-15 11:53
之前做的excel热敏电阻计算供参考

谢谢，！
