STC32G128K实验箱-国产之光

倦***

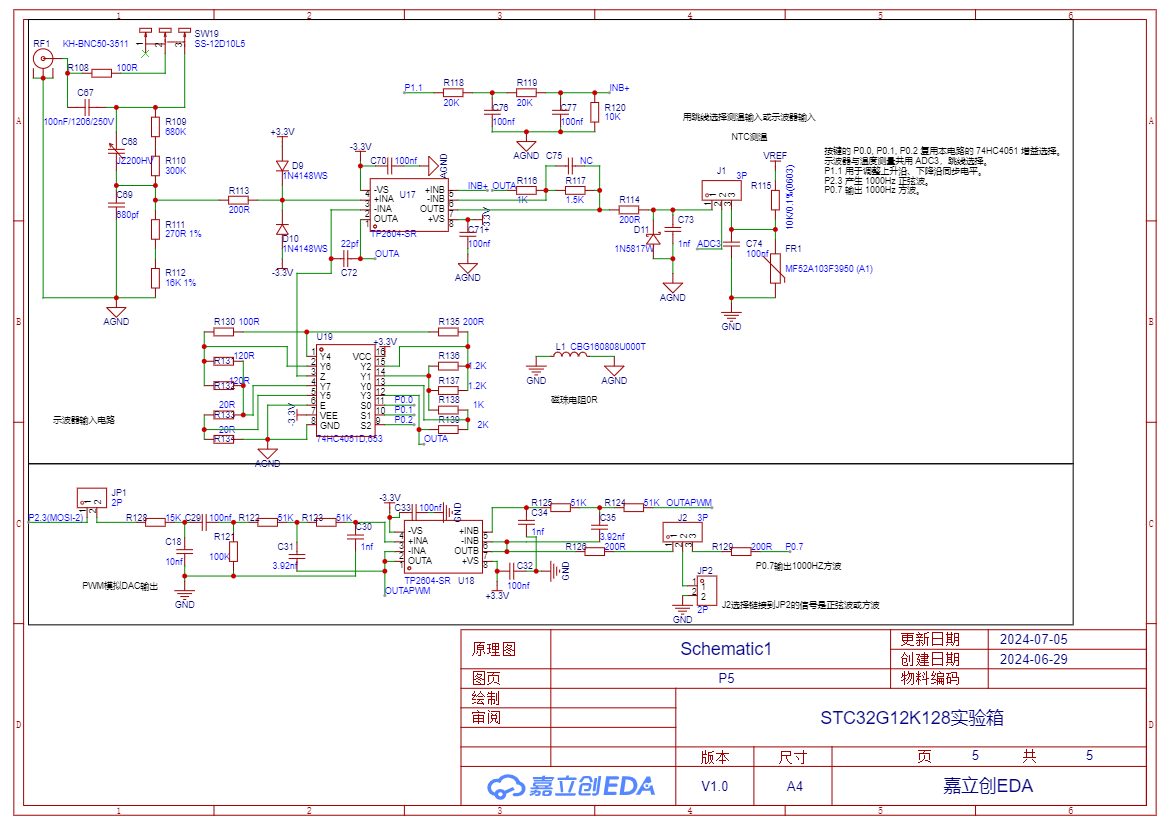

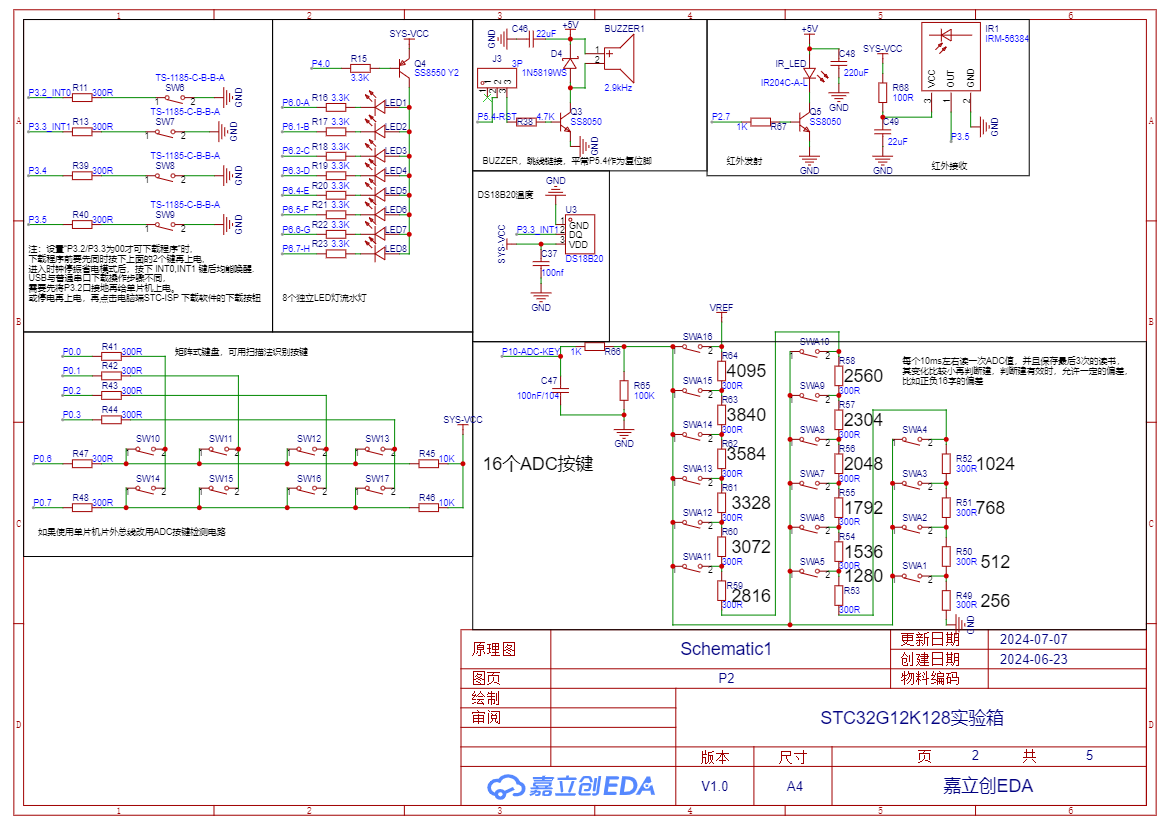

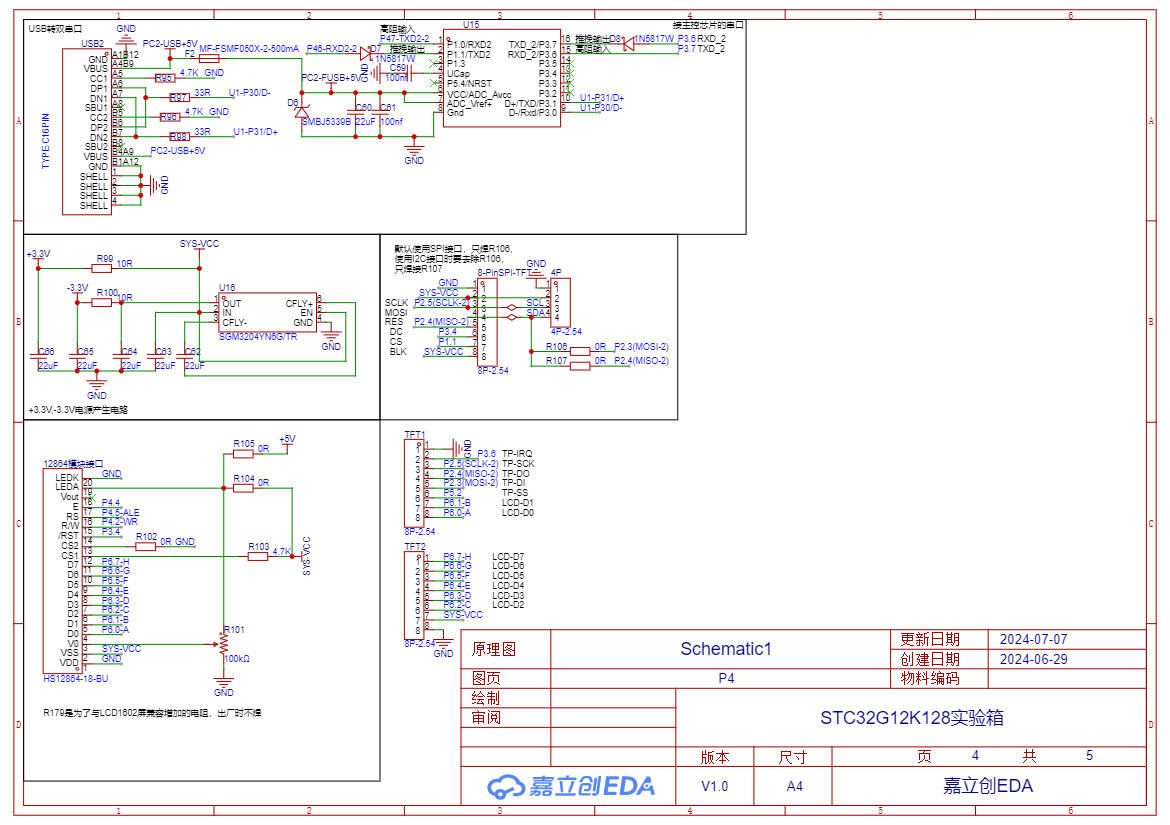

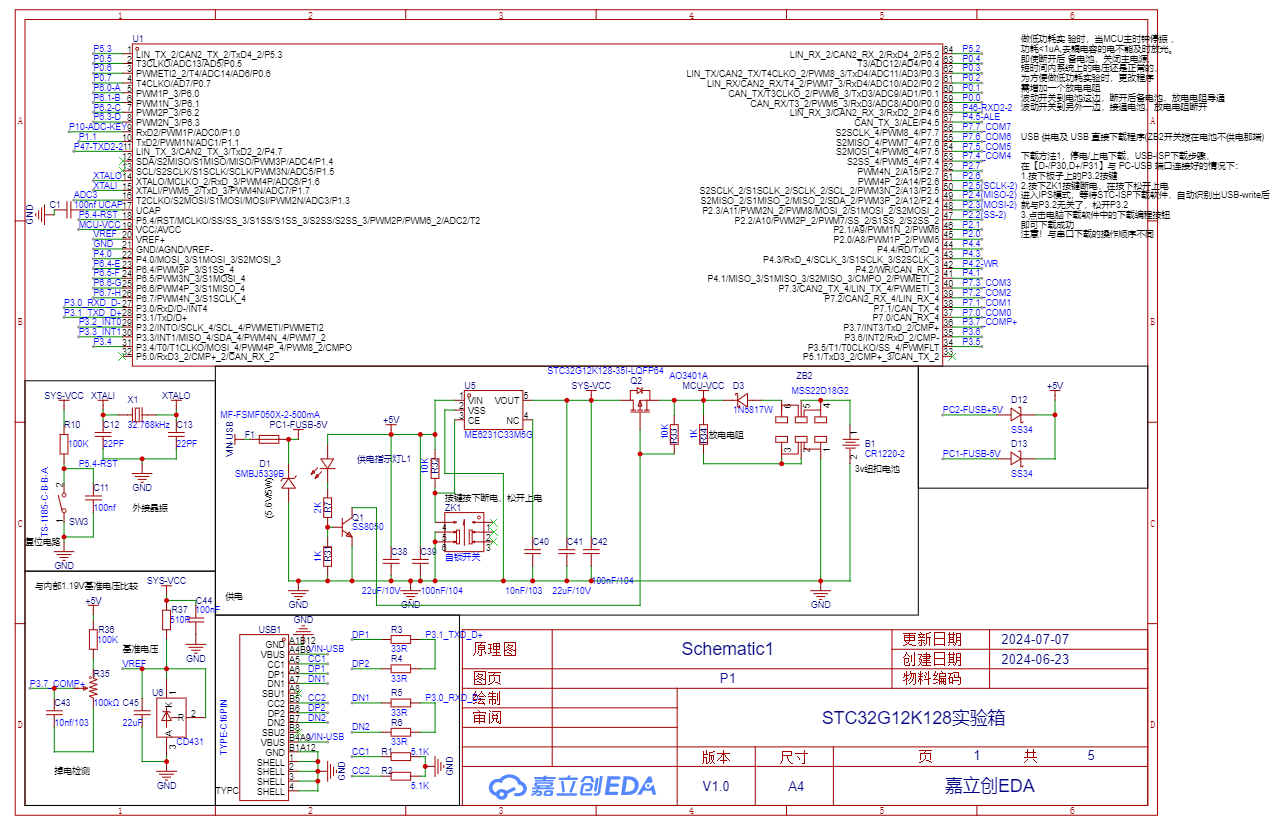

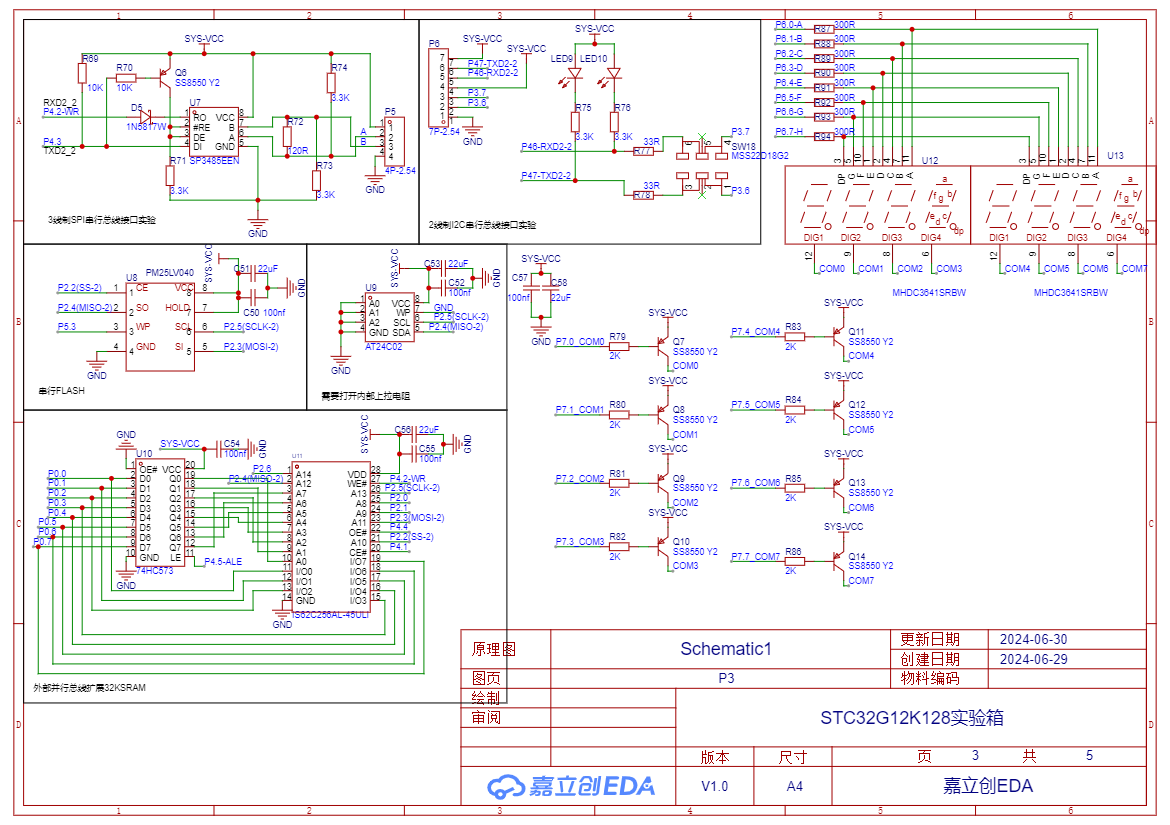

一.原理图













在原理图上根据原版电路，减少了mircoUSB,通过学习STC8051U实验箱方案，使得双typc口都可以给予实验箱供电，但是注意！尽量不要双口同时插入使用。

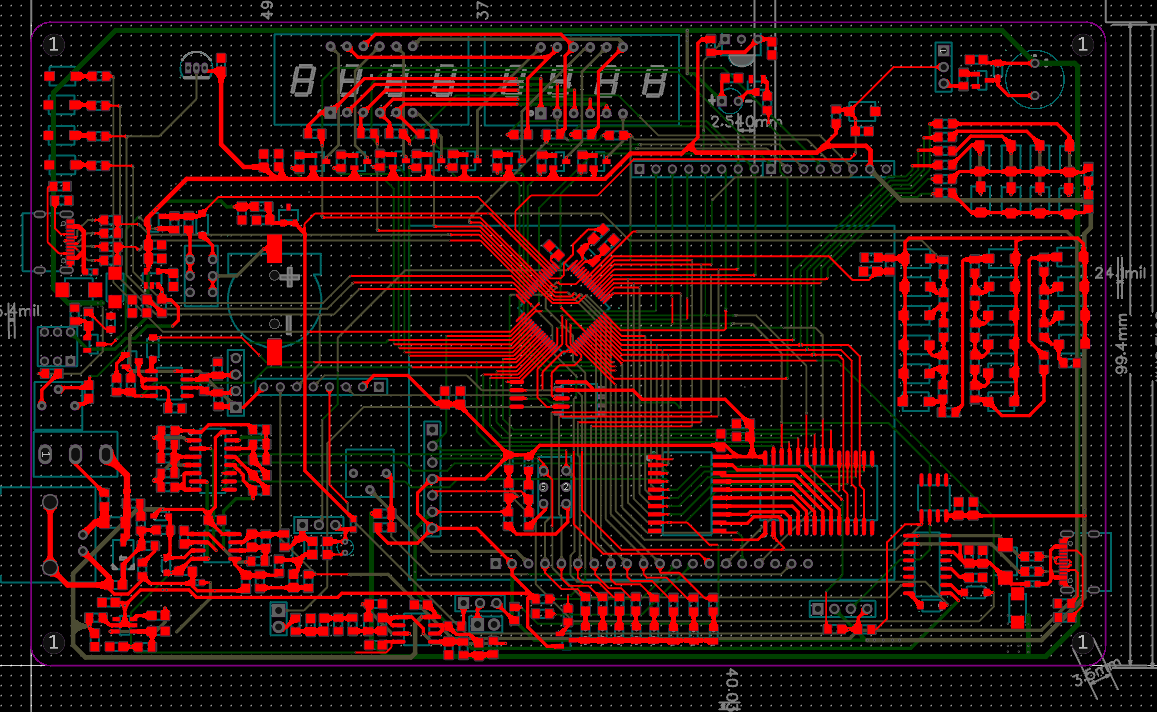

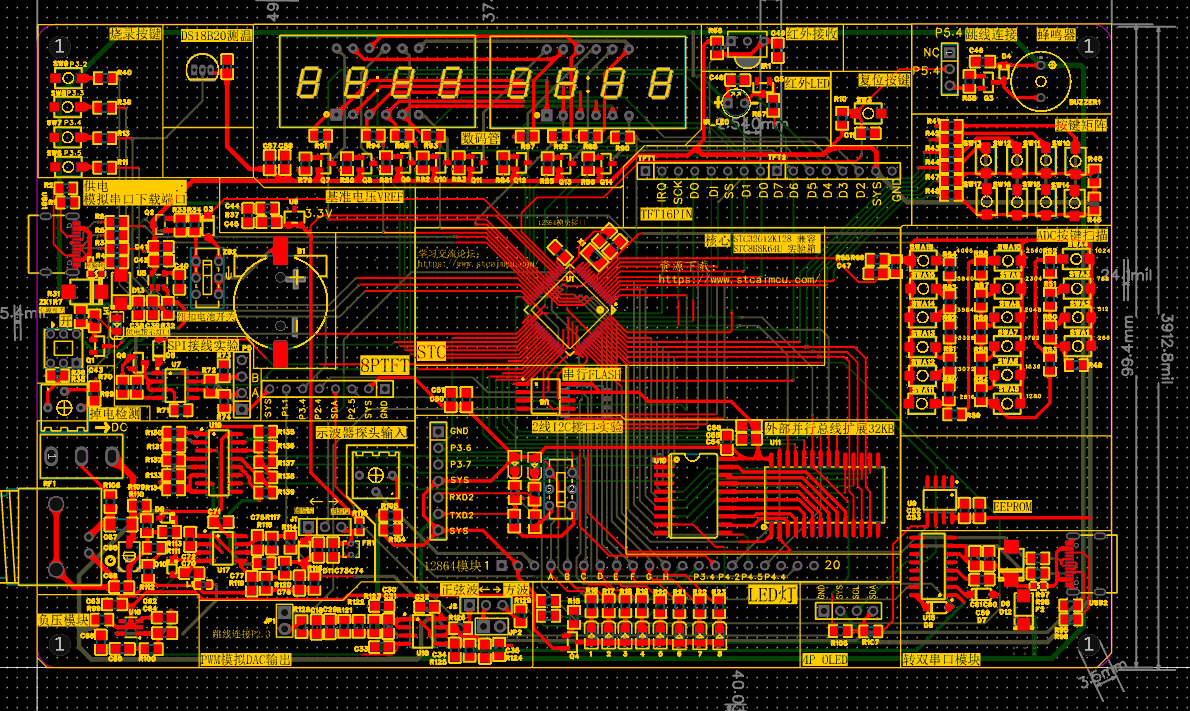

二.PCB图



走线

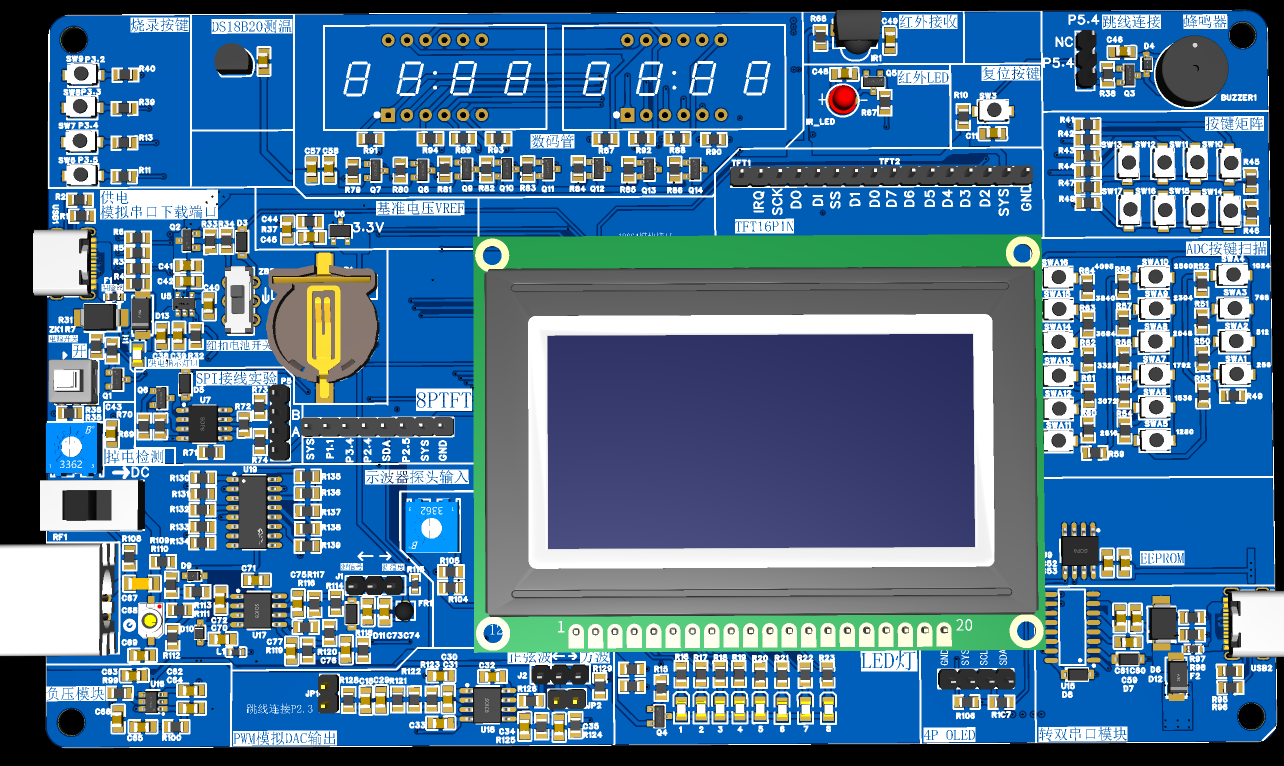

三.3d模型




感谢STC与嘉立创举行的这次活动，让我学到了如此多的经验以及认识到自己的不足。
发次帖子也是希望网友提出意见，完成更好的实验箱。
STC32G12K128实验箱 - 嘉立创EDA开源硬件平台 (oshwhub.com)//链接看不到因为没有实物无法开源后续将会继续下一阶段从而实现完整。

STC32G12K128实验箱-V9.6使用说明书 (1).pdf (4.92 MB, 下载次数: 63)

2024-7-8 11:35 上传

点击文件名下载附件
关于STC32G12K128的使用说明

白水大***

按钮开关过于密集会不会影响操作呢？

白水大***

白水大*** 发表于 2024-7-25 09:31
按钮开关过于密集会不会影响操作呢？

是呀，眼神不好容易出错。
