STC8H可以通过设置让PWM1P和PWM1N同相位输出吗？

pobo*** · 发表于 2024-7-4 15:57:45

STC8H可以通过设置让PWM1P和PWM1N同相位输出吗？

大家好，看手册是同一路PWM互补输出的，但实际项目中想作为两路相同的PWM输出，能通过设置解决吗？谢谢！

晓*** · 发表于 2024-7-4 18:24:49

请说明一下是什么需求背景需要两个IO输出一样的PWM，是PCB已经做好了然后需要修改吗？

网*** · 发表于 2024-7-4 18:34:39

本帖最后由网老四于 2024-7-4 18:36 编辑

PWM1N关闭输出,管脚设成高阻,然后么,两个管脚用焊锡短接就可以了,包完全同步,丝毫不差.

乘风*** · 发表于 2024-7-4 18:39:02

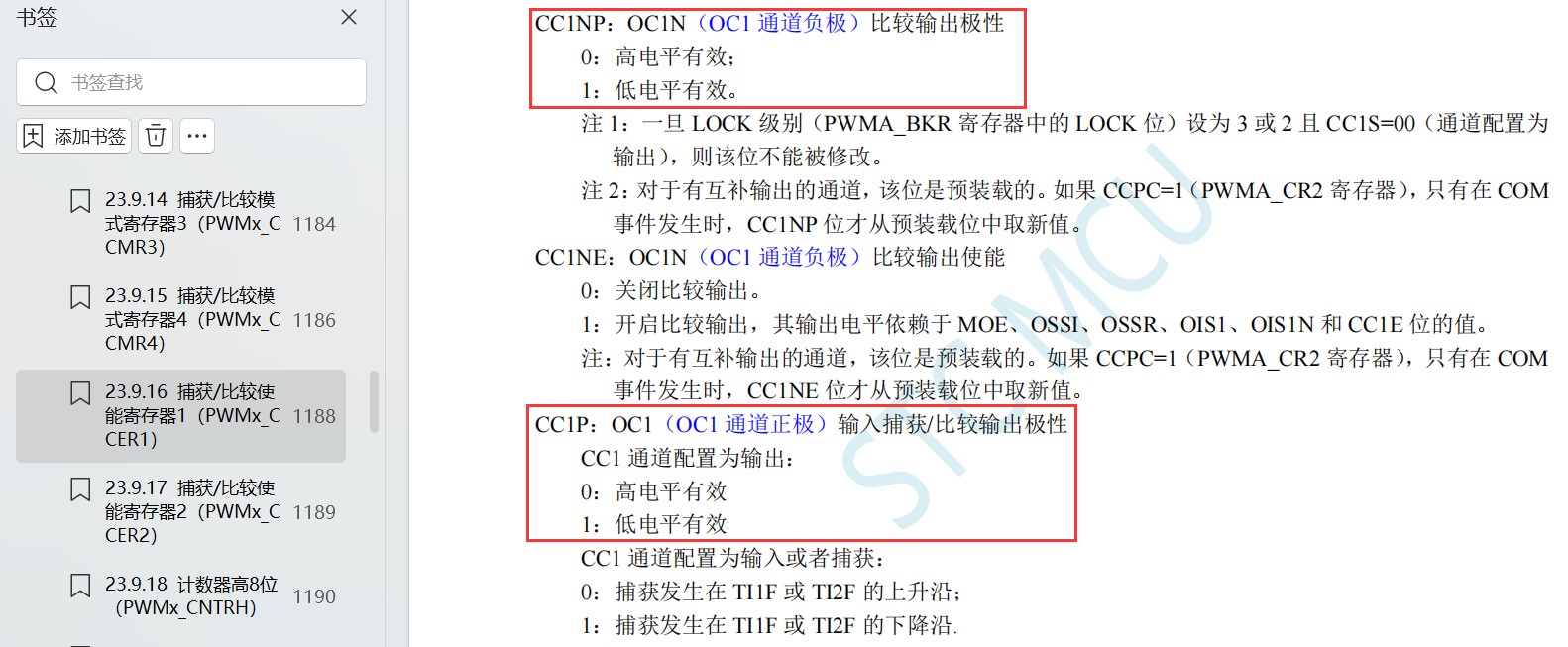

P通断与N通道输出极性设置不同的有效电平就可以输出同相信号

pobo*** · 发表于 2024-7-4 20:05:20

乘风*** 发表于 2024-7-4 18:39
P通断与N通道输出极性设置不同的有效电平就可以输出同相信号

您的答案最标准

谢谢
