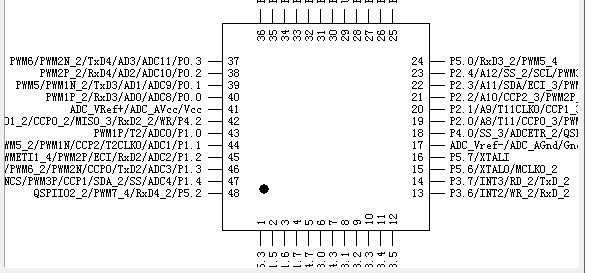

STC8051U封装脚位,为什么把VCC跟GND距离拉那么远?

网***

新出的STC8051U单片机.封装脚位,出于什么原因把供电VCC脚跟GND脚距离很远?
这样安排恐怕不利于PCB走线时,就近放置去耦电容.会不会引起噪声问题?

so***

这个不是和
STC89C52RC/STC89C58RD+/STC12C5A60S2一致吗

21cns***

应该是考虑兼容STC89/90/12的管脚

_奶***

用STC89C52的时候也有这个问题么？

小涵***

看看各位大神们都怎么说

AI-32***

管脚兼容天王级别的: STC89C52RC, STC12C5A60S2
兼容 8位8051，  可以用 Keil C51/IAR/SDCC 编译器
兼容 32位8051，可以用 Keil C251 编译器，双核兼容设计
32K SRAM(2K edata, 32K xdata), 64K Flash
DMA支持PWM, DMA支持外设直接到外设, P2P
135MHz-PWM支持硬件移相，16位PWM; 真12位ADC
USB, I2S, QSPI, 4组串口，I2C, SPI

jackf***

管脚兼容天王级别的: STC89C52RC, STC12C5A60S2
兼容 8位8051，  可以用 Keil C51/IAR/SDCC 编译器
兼容 32位8051，可以用 Keil C251 编译器，双核兼容设计
34K SRAM(2K edata, 32K xdata), 64K Flash
DMA支持PWM, DMA支持外设直接到外设, P2P
135MHz-PWM支持硬件移相，16位PWM; 真12位ADC
USB, I2S, QSPI, 4组串口，I2C, SPI

网***

老89C52之类频率低,供电脚远一些没啥问题,

huh***

😭设计不理想呀，ADC_VREF+不是单独引脚

晓***

huh*** 发表于 2024-7-2 00:10
😭设计不理想呀，ADC_VREF+不是单独引脚

把这个芯片看待成传统51的升级版就好啦，从型号就能理解其中含义了，
我个人感觉这颗芯片是存在一种概念色彩的，很多独特的黑科技都用上了，
感觉像是为了某个新型号横空出世做铺垫的。

比起ADC_VREF+引脚的问题，我更关心什么时候能有独立的RTC BAT引脚，
因为ADC_VREF+引脚独立的STC单片机还有别的选择。
