萝莉遥控，谁第一个用STC8051U-LQFP48实现，鼓励RMB1000

神***

神***

【开源】趁着还能白嫖，抓紧投板了。致敬经典，复刻『萝莉3代』遥控器。_哔哩哔哩_bilibili

神***

我把萝莉大佬的接收机源代码详细注释了一遍~~~_哔哩哔哩_bilibili

梁***

做遥控器主要是确定射频方案、确定需要的额功能和外形（外观），然后设计电路，原理都差不多的。
现在新设计的遥控器都用新的型号MCU，比如STC8051U-LQFP48来设计。
2015年做四轴飞行器的遥控器，使用STC15W4K60S4，射频方案使用NRF24L01+LINA+PA模块，
四轴遥控距离大约500米（乡下可到1000米）。

当时主要面向用户为在校大学生，4个主控VR（电位器）通道、4个设置（调整）VR通道、10个开关量。
可以用于四轴（6、8轴）飞行系、固定翼飞机、车模、船模等等的遥控。
带OLED12864显示、12个LED指示，自动/手动关机为硬关机（完全断电），单节3.7V锂电池供电。
电路如下，那个AT24C01实际没有使用也没有焊接，设置数据保存在MCU的EEPROM：


最早的全零件版本一时找不到样机，找到一个简化了过的样机，尺寸变小，
少了2个VR、4个按键，OLED也改为I2S接口的：
STC15W4K32S4

初版的程序和电路：
四轴遥控器-STC15W4K48S4-OLED-V10-B.rar (156.59 KB, 下载次数: 173)

2024-7-1 11:05 上传

点击文件名下载附件

lzz***

神*** 发表于 2024-6-30 10:18
屠龙刀-STC32G12K128 驱动SPI-TFT(240x240)彩屏 | TFT很实用取代OLED12864 - TFT/LCD12864/LCD1602/红外 ...

版主，萝莉遥控器本身不是很复杂，现在这个方案也跟不上时代了，建议大神门移植下ELRS协议，可以兼容市面上的大部分四轴遥控

zhang***

谢谢分享

新农***

我去年也尝试用STC8H去改一版，硬件改好了  软件移植的时候卡在CCP定时器那一块的逻辑了  受限于水平   后来烂尾了

拉布***

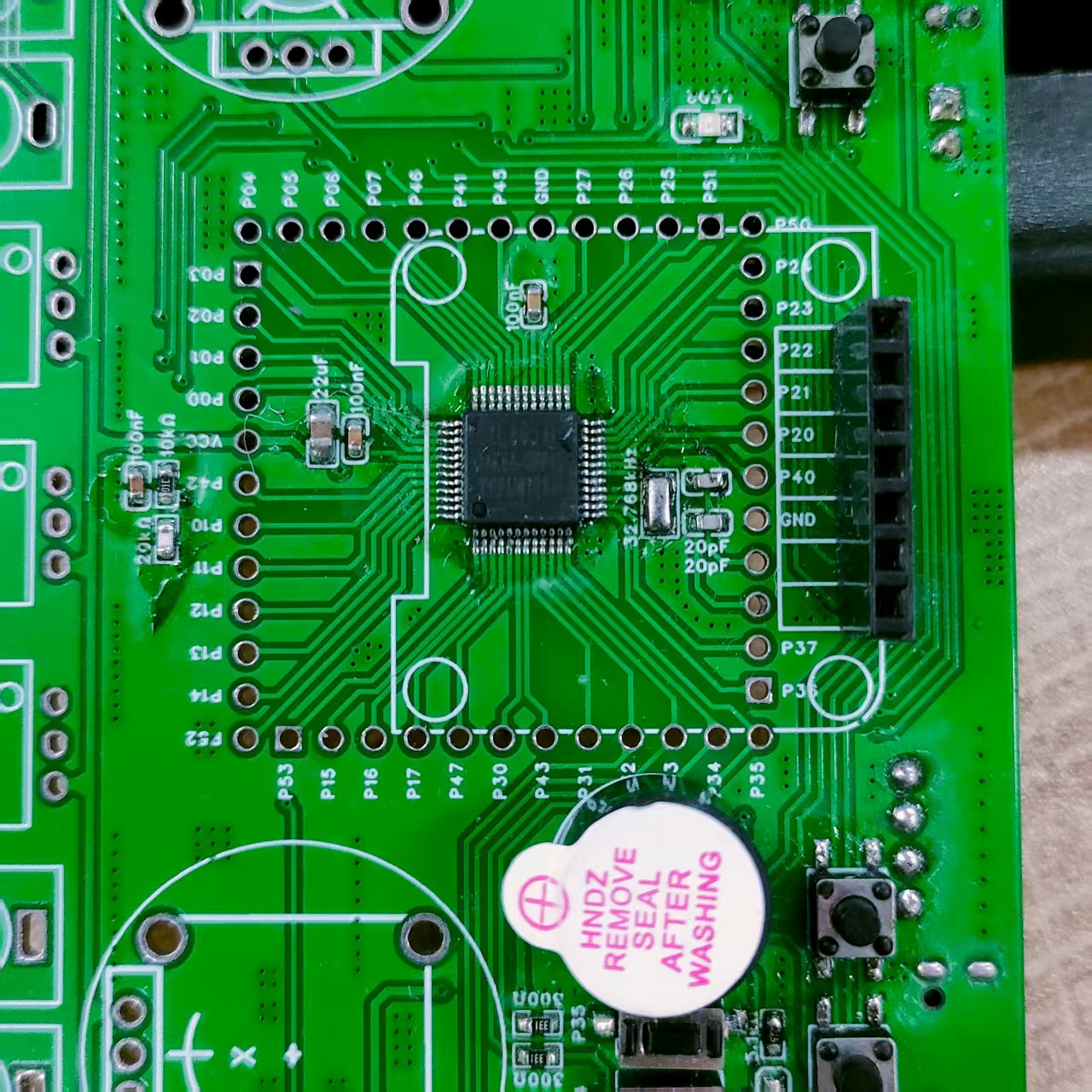

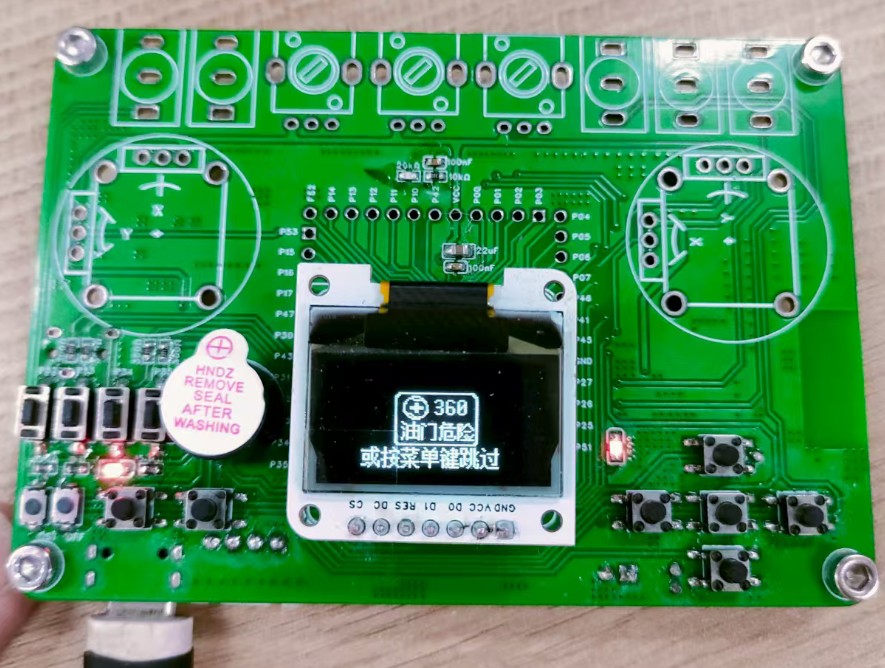

基于STC8051U的萝莉遥控器
还差一丢丢完成。
