8051U全球大学计划实验箱，大国风范 !

浦江*** · 发表于 2024-7-21 09:41:27

神*** 发表于 2024-6-29 17:46
完整原理图见顶楼附件的PDF

个人感觉，建议J8接口焊接母插座（相对20针）使用比较方便些。
因常用的LCD12864或LCD1602模块接口都是焊插针的。
仅建议，供参考。。。

so*** · 发表于 2024-7-21 16:02:45

stc8051u实验箱快出来了吧！

tingy*** · 发表于 2024-7-31 11:17:12

看着确实漂亮~~

前*** · 发表于 2024-8-17 08:35:14

神*** · 发表于 2024-8-22 13:45:51

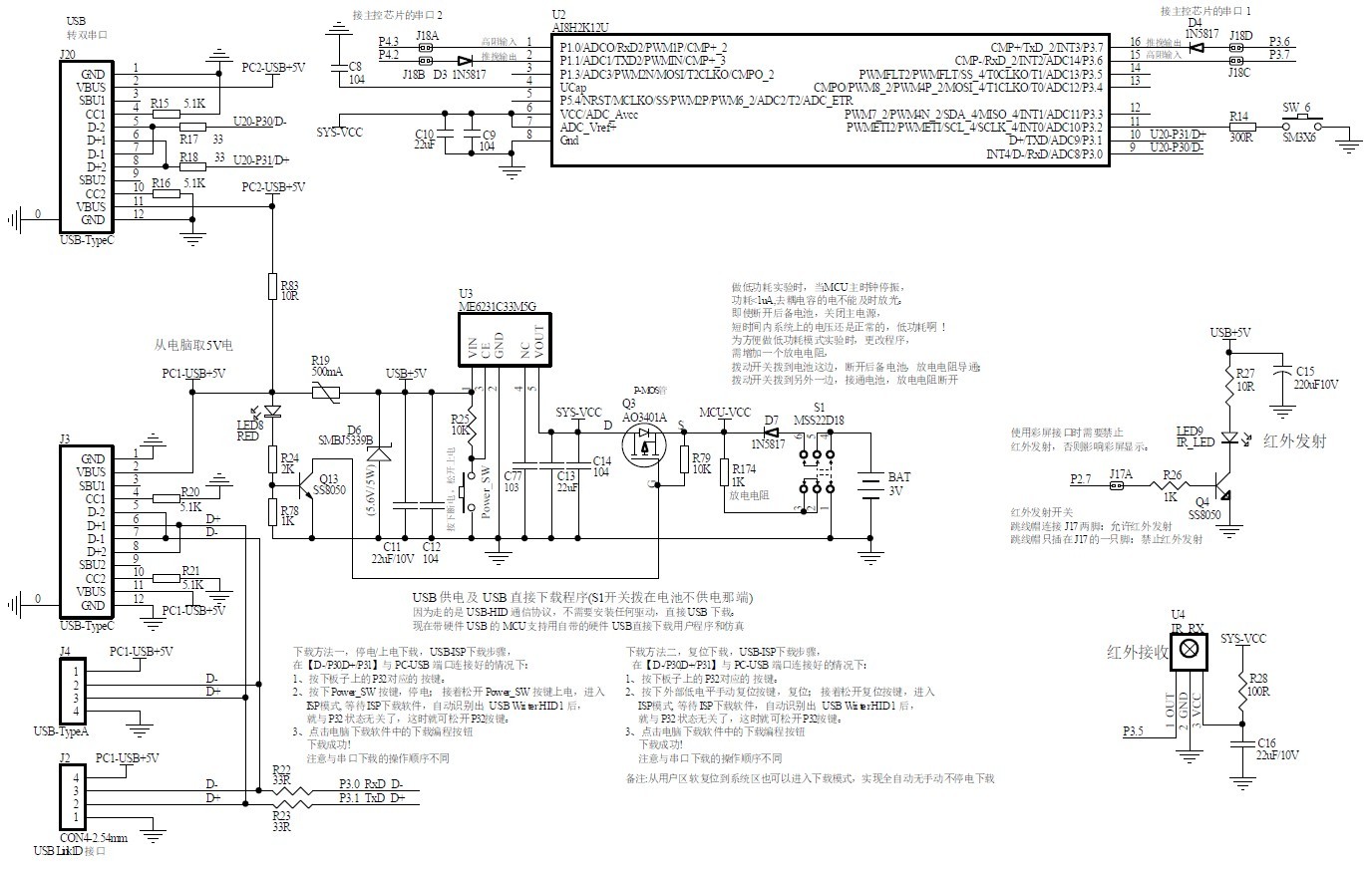

AI8051U实验箱原理图有小的变化，大家比较下

duro*** · 发表于 2025-1-11 19:57:04

l6448*** 发表于 2024-6-30 19:19
STC8051U全球大学计划实验箱，V1.6版本，
相关资料在这里共享给大家，并跟大家汇报一下实验箱的当前进度：
...

我的天啦，这么牛吗？这竟然都可以啊。

duro*** · 发表于 2025-1-11 20:06:32

l6448*** 发表于 2024-6-30 19:19
STC8051U全球大学计划实验箱，V1.6版本，
相关资料在这里共享给大家，并跟大家汇报一下实验箱的当前进度：
...

大佬你这个和官网的一模一样啊，咋做到的呢？

heda9*** · 发表于 2025-6-5 15:34:27

PCB文件开源下

32位80*** · 发表于 2025-9-13 09:24:12

Gerber_PCB_20240712A_2025-09-13.zip (2.37 MB, 下载次数: 129)
