STC8H8K64U, USB转双串口，为什么失败 | 画原理图按我们的风格布局，好查错|已解决，旧驱动问题，卸载后重新安装就解决了无法识别串口的问题

xiaoh***

自己搞个用芯片搞个USB转双串口烧录器失败了，为什么呢！！！

自己在嘉立创做的板子

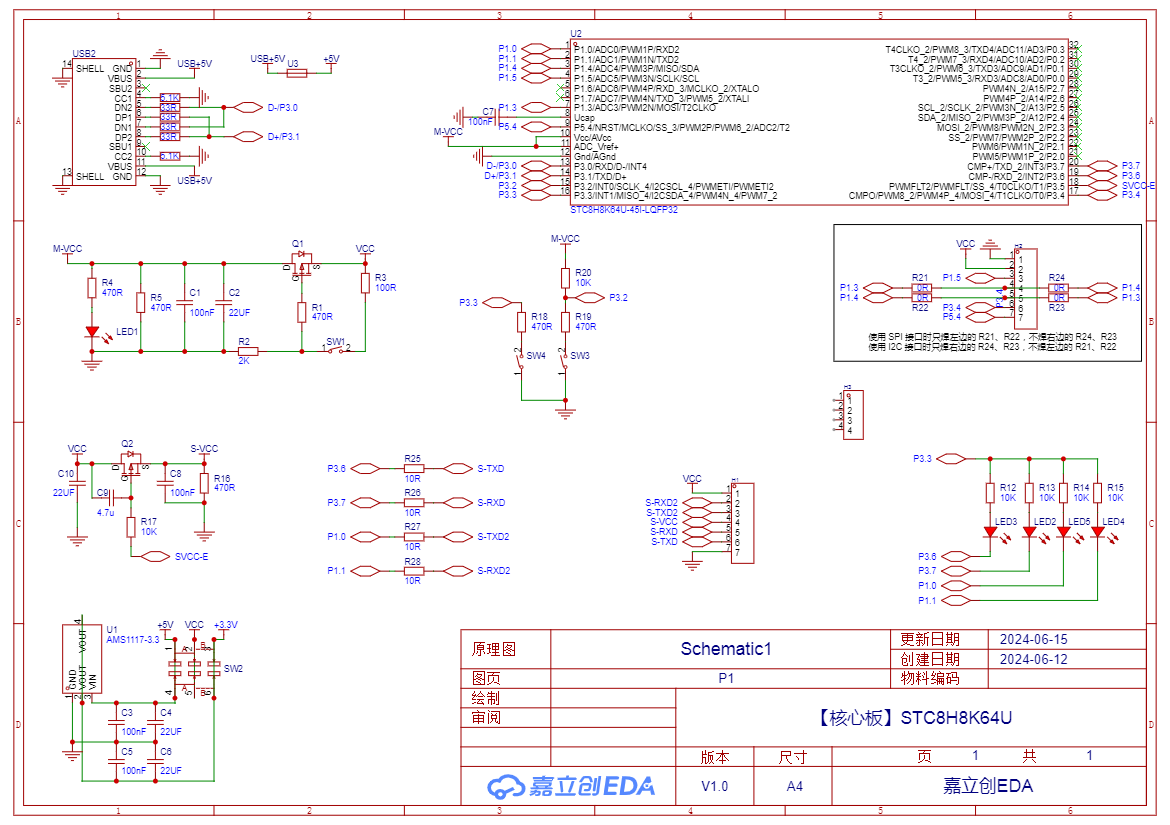

上图是我个人画的板子的原理图

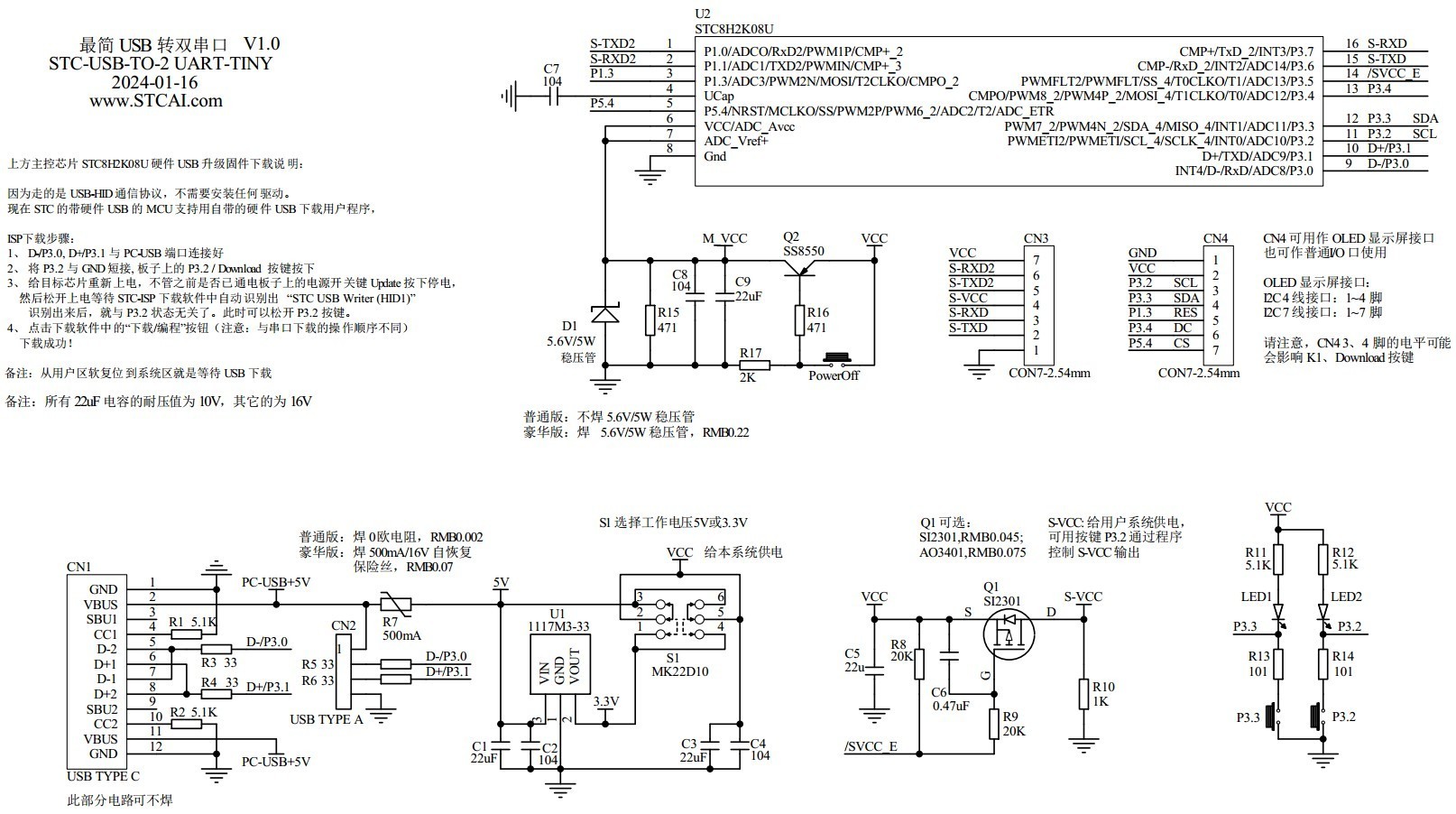

下图是STCAI官方画的板子的原理图

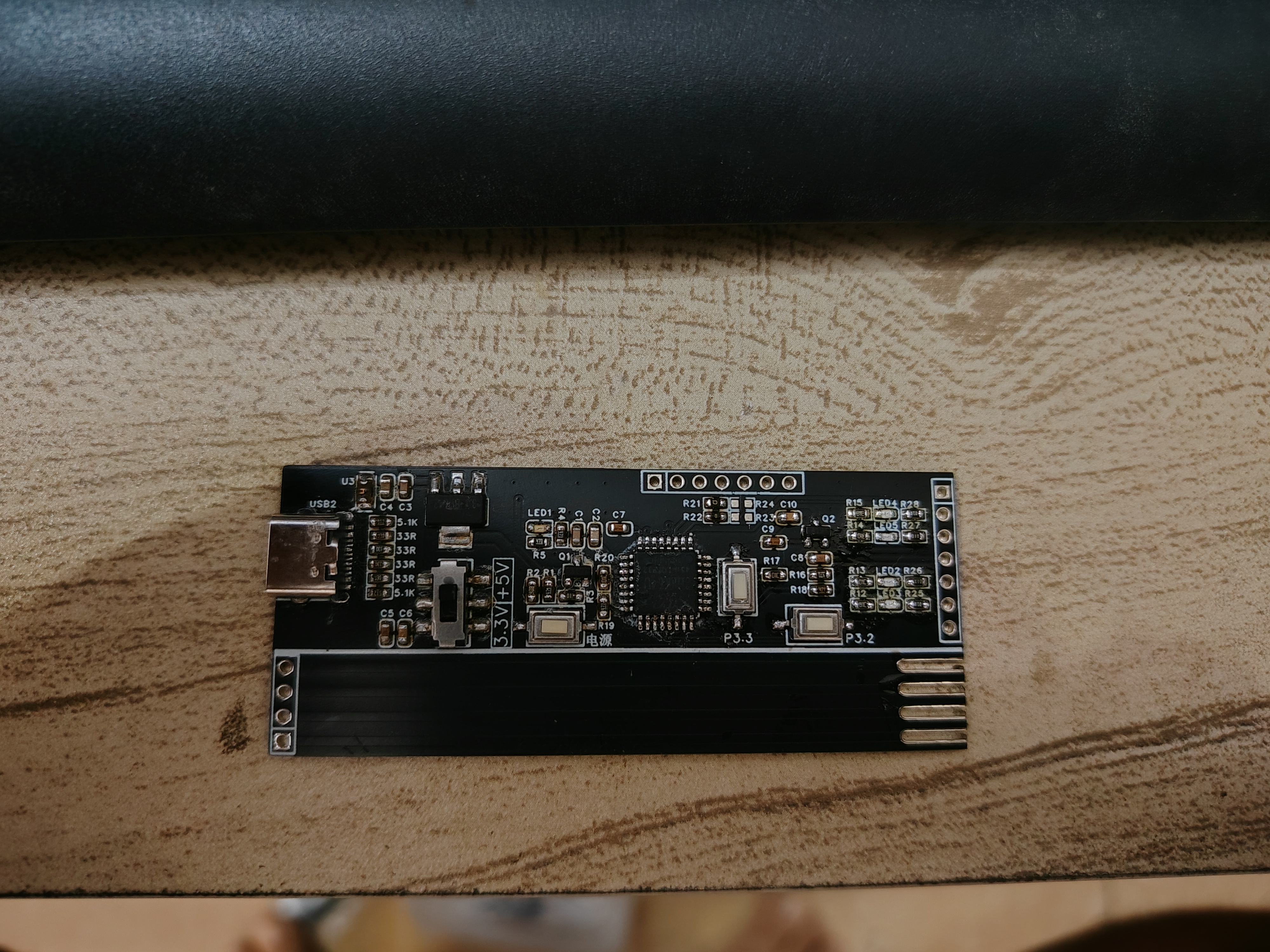

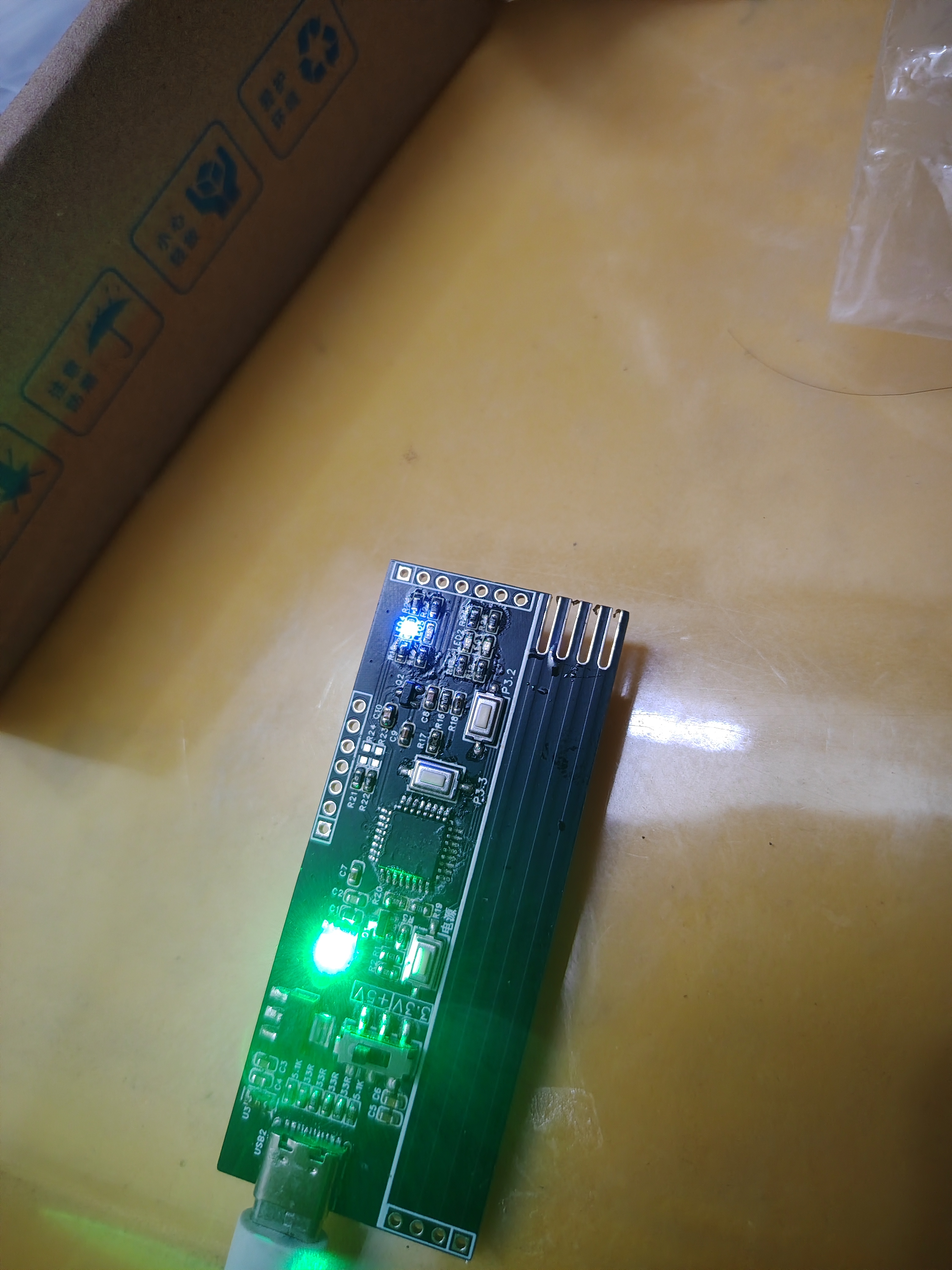

下面是我个人自己做的板子的情况

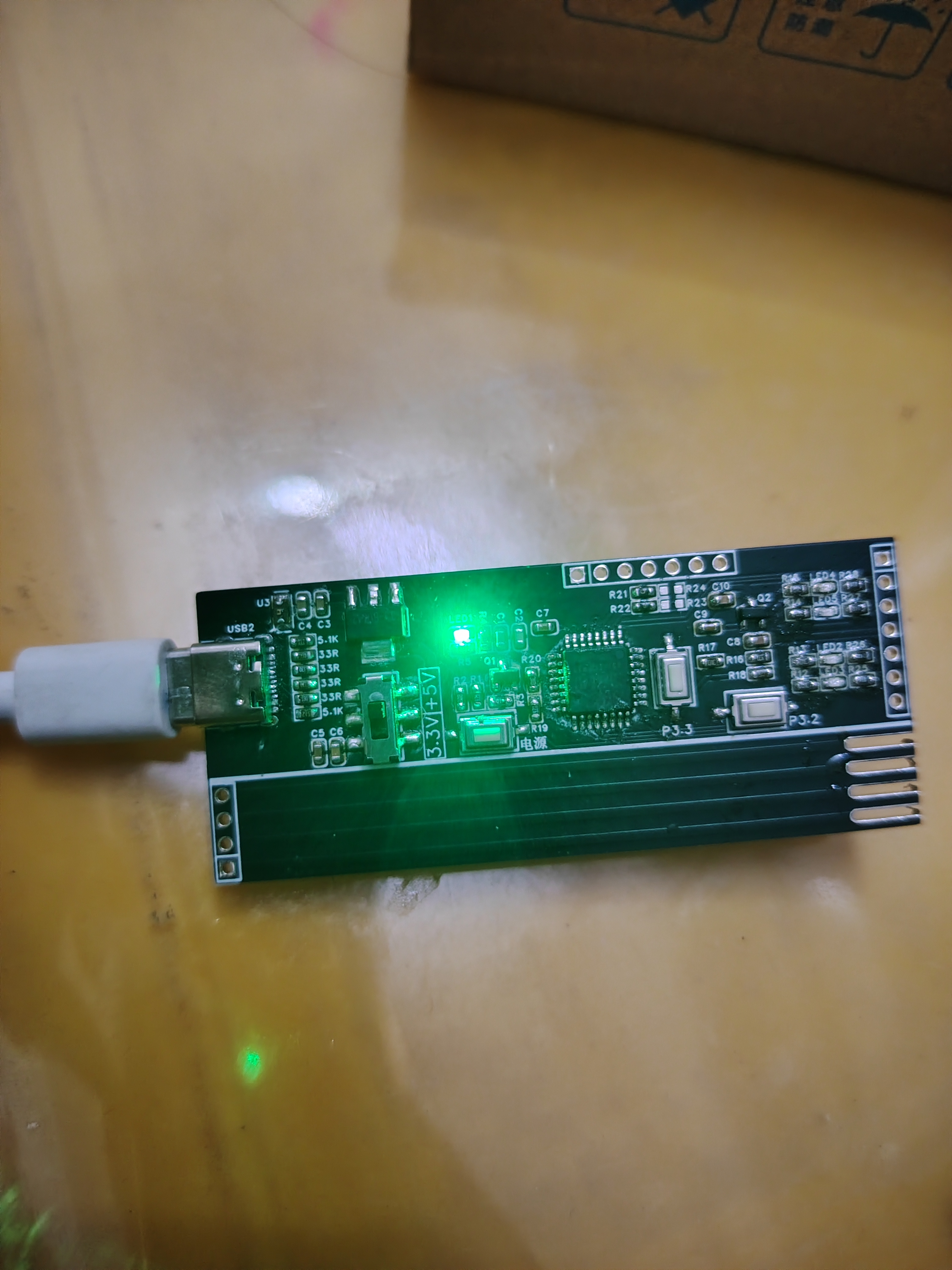

烧录入USB转双串口程序。

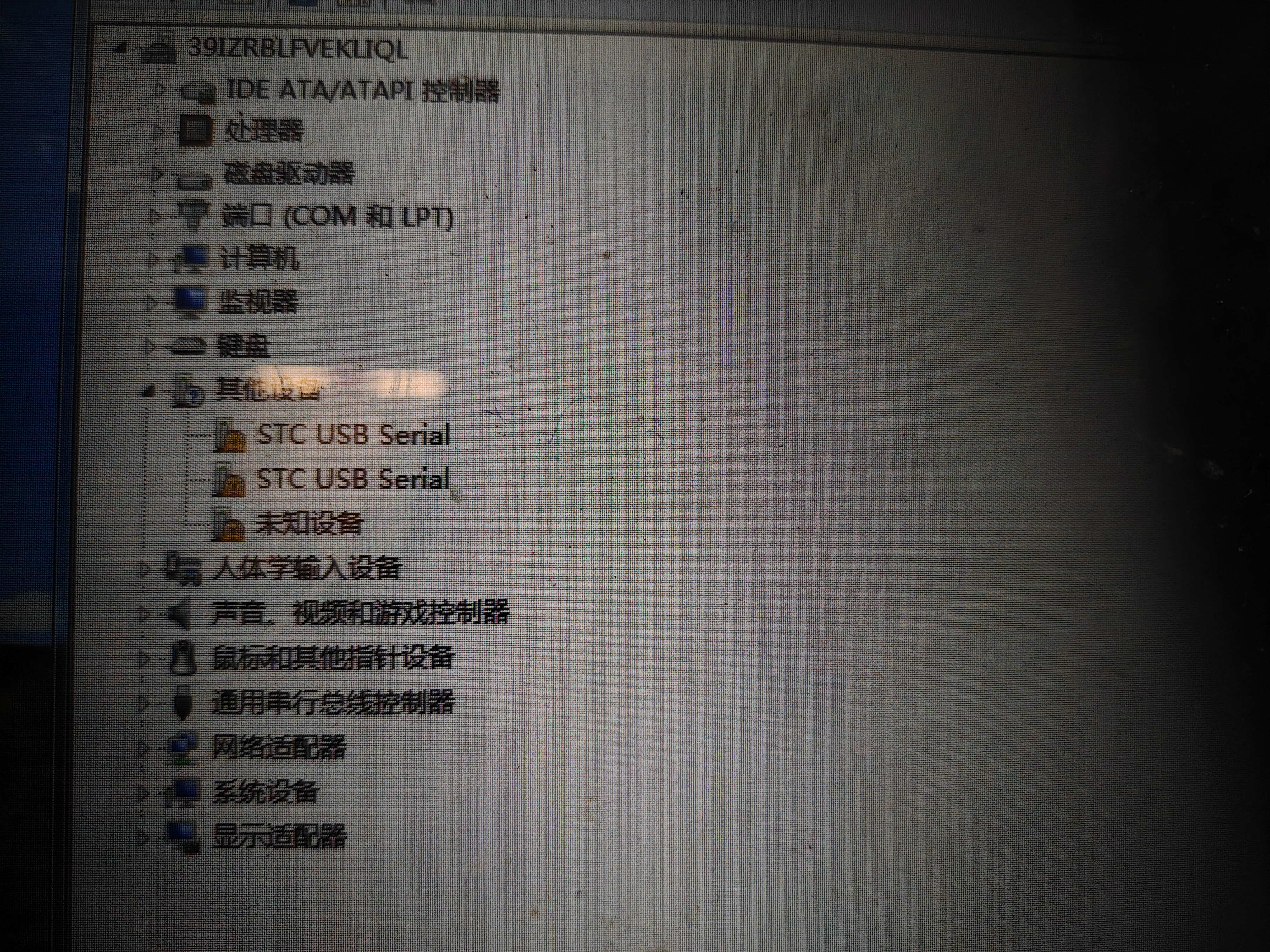

电脑是这样显示的。STC-SIP程序扫不到2个串口。

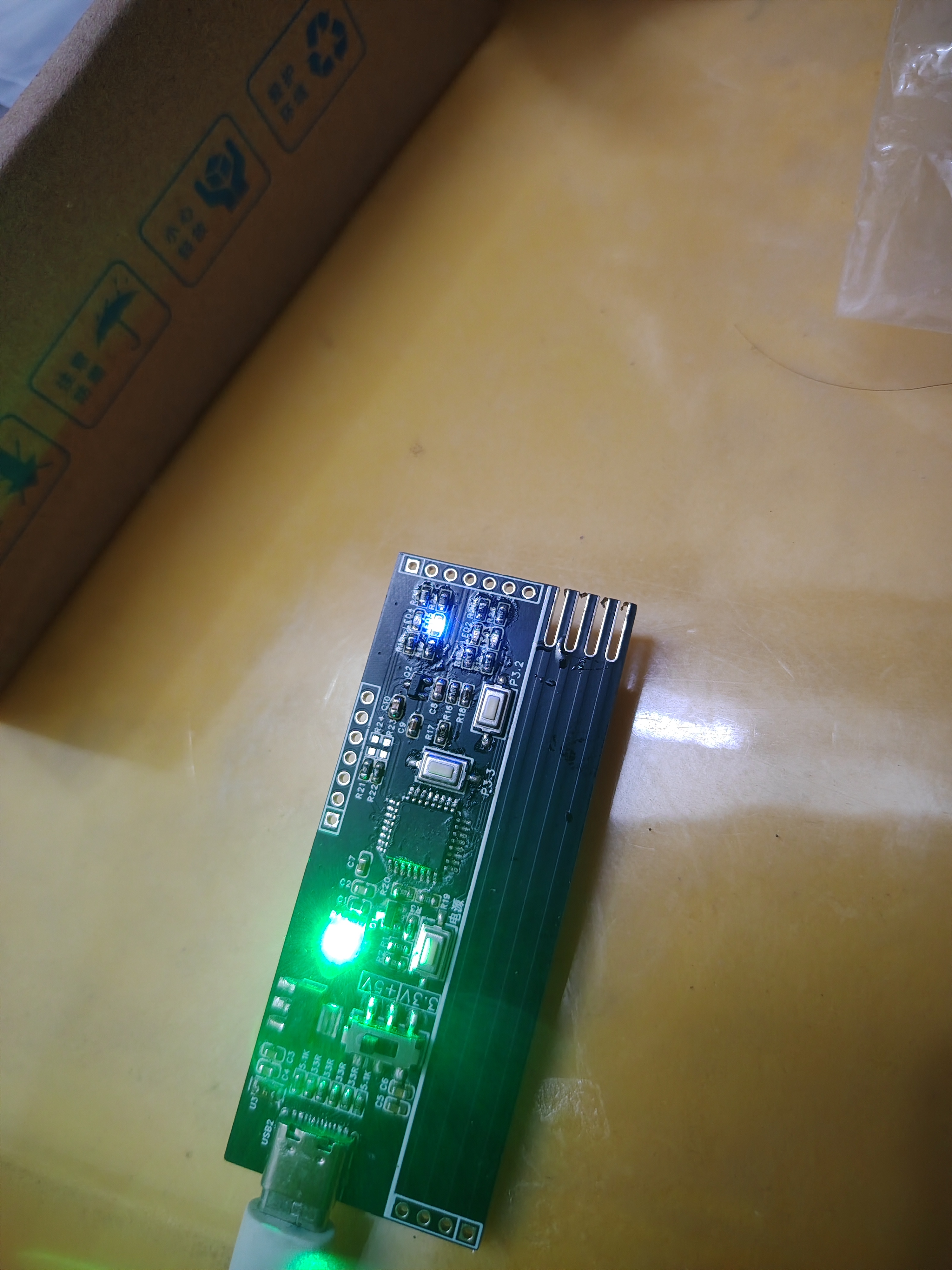

烧录跑马灯程序能正常

乘风***

有没有用官方的USB转双串口板子或者Link1D试过能不能正常识别出CDC串口？
先确认是板子问题导致无法识别，还是你的电脑缺少CDC串口驱动。

so***

系统是不是Win10以上。不是要自己装驱动

aho***

如果是做STC烧录器，用HID转UART，没有驱动烦恼

hsr***

先在设备管理器里面看一下系统读出来的信息，看看是不是有问题

神***

他那图不容易看懂，我的看法，
画原理图按我们的风格布局，好查错

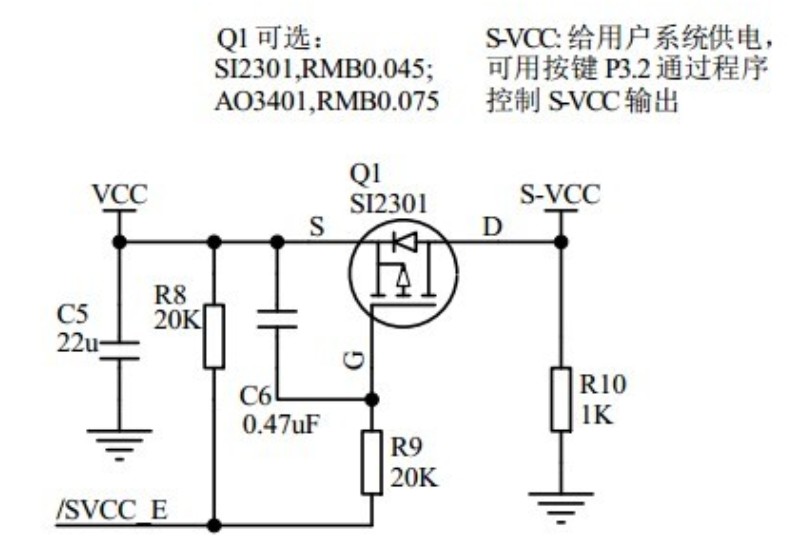

这图里面，最多可能 【R9从20K改成1K】，其他没错
https://www.stcaimcu.com/forum.p ... ptid=6035&pid=53300

神***

他这不一样





P-MOS电路可能他搞错了，

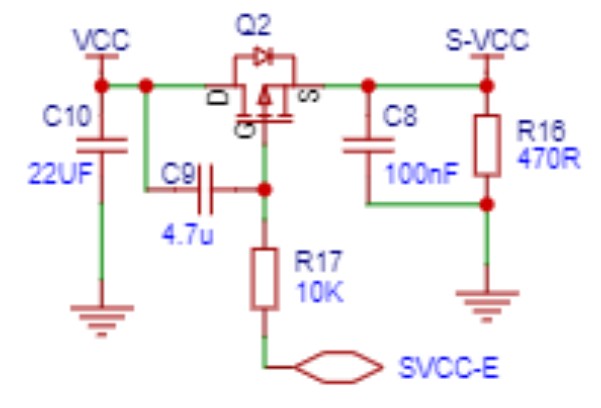

另外如电容 C6=4.7uF@R9=1K

神***

主要是 原理图的布局都不会抄，
乱改原理图布局，造成楼上那么多大侠无法一眼看穿错误


这图里面，最多可能 【R9从20K改成1K】，其他没错
https://www.stcaimcu.com/forum.p ... ptid=6035&pid=53300

xiaoh***

乘风飞扬 发表于 2024-6-24 09:16
有没有用官方的USB转双串口板子或者Link1D试过能不能正常识别出CDC串口？
先确认是板子问题导致无法识别， ...

没有官方的USB转双串口板子呢！！
只申请到开发版，没烧录器。所以自己搞。
现在能识别出2个串口了，驱动错误导致的，
卸载旧驱动重新在STC-SIP软件重新安装一次就解决识别不了的问题了

xiaoh***

神农鼎 发表于 2024-6-24 12:32
主要是 原理图的布局都不会抄，
乱改原理图布局，造成楼上那么多大侠无法一眼看穿错误

感谢大佬在百忙之中为我解答问题。
我卸载掉旧驱动，重新安装驱动之后能识别了。
刚开始学玩，粗心画错了后面的S-VCC，
难怪给后面的芯片烧录程序一直显示正在等待HID-ISP。。
感谢大佬指正。
