触摸板 48-Pin触摸按键实验板@STC8H4K64TL + STC8H2K12U-SOP16，USB转双串口

pq6***

触摸板 48-Pin触摸按键实验板@STC8H4K64TL
+ STC8H2K12U-SOP16， USB转双串口

此贴用于 原理图验证

pq6***

wnagming 发表于 2024-6-21 17:46
请问你的触摸按键是使用ADC检测的吗？

STC8H4K64自带有按键触摸控制器(TSU),最大能连接 16 个按键，能
够侦测手指触摸于按键电极后导致的微小电容变化，并将之量化为 16-bit 的数字。从原理上看来，TSU
模块与 16-bit ADC 雷同，差异仅是 ADC 为侦测及量化仿真电压或电流，而 TSU 是侦测及量化电容大小。

大***

拿到了？

so***

使用带tl的芯片做主控

神***

楼主的好像已挺好，但还是参考下我们最新的 示意原理草图 帮完善
您自由发挥，但一定要看下我们最新的草图 V0.3版
USB转双串口的 STC8H2K12U-SOP16/TSSOP20 的
P3.2按键可以控制给 STC8H4K64TL-40MHz-LQFP48 供电的电源开关

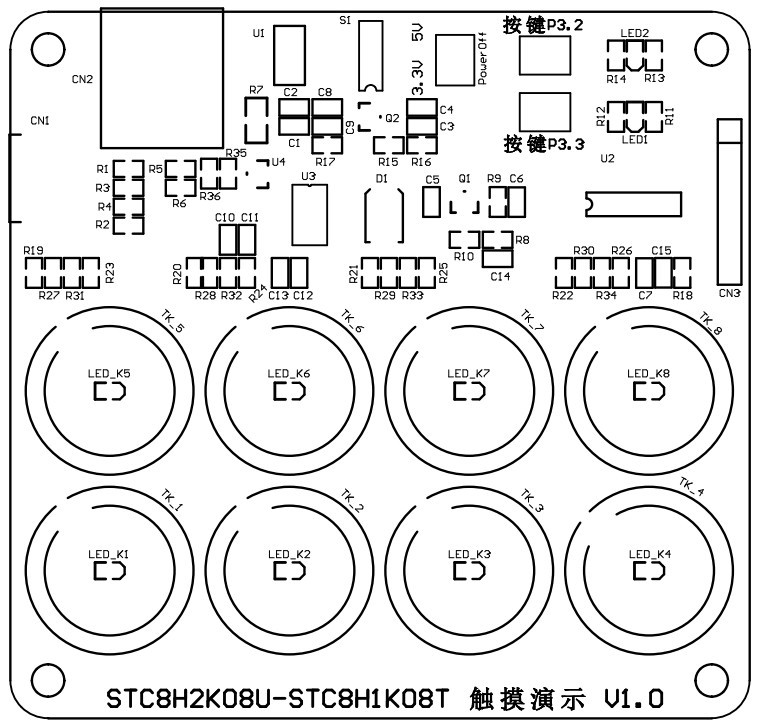

下面临时定稿参考草图，大家参考，帮优化

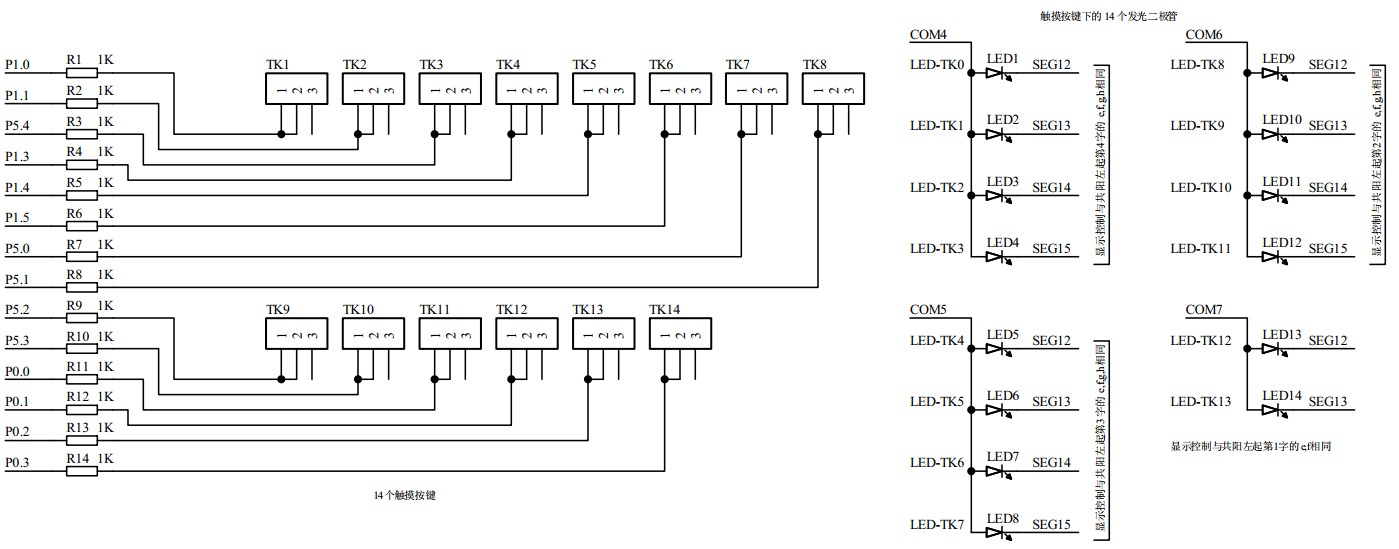

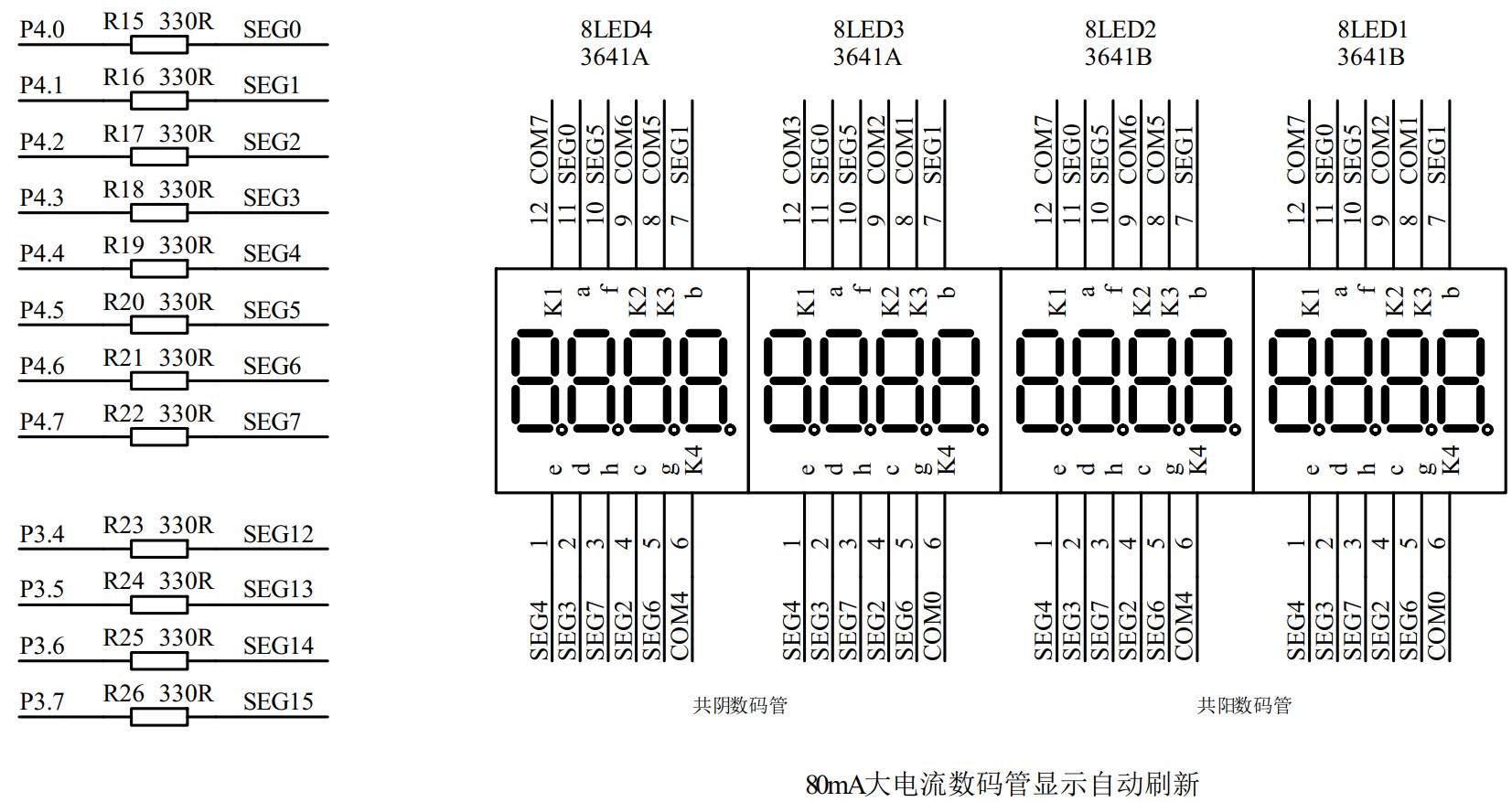

触摸按键+80mA大电流LED数码管自动涮新驱动实验板-STC8H4K64TL-LQFP48+STC8H2K12U-SOP16-V1.0-原理图


1，点击 STC-ISP V6.94E 或以上版本的【下载/编程】按钮
2，下载成功 ！ 是全自动 停电/上电 下载，无需手工停电






下面的链接 顶楼附件 PDF 较清晰
48-Pin触摸按键实验板@STC8H4K64TL，奖励RMB500元给第一个用嘉立创EDA实现的 - 单片机创意设计大赛 @【STC & 嘉立创EDA】 国芯技术交流网站 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

housa***

第一次见STC带触摸的芯片

pq6***

神*** 发表于 2024-6-22 08:30
楼主的好像已挺好，但还是参考下我们最新的 示意原理草图 帮完善
您自由发挥，但一定要看下我们最新的草图  ...

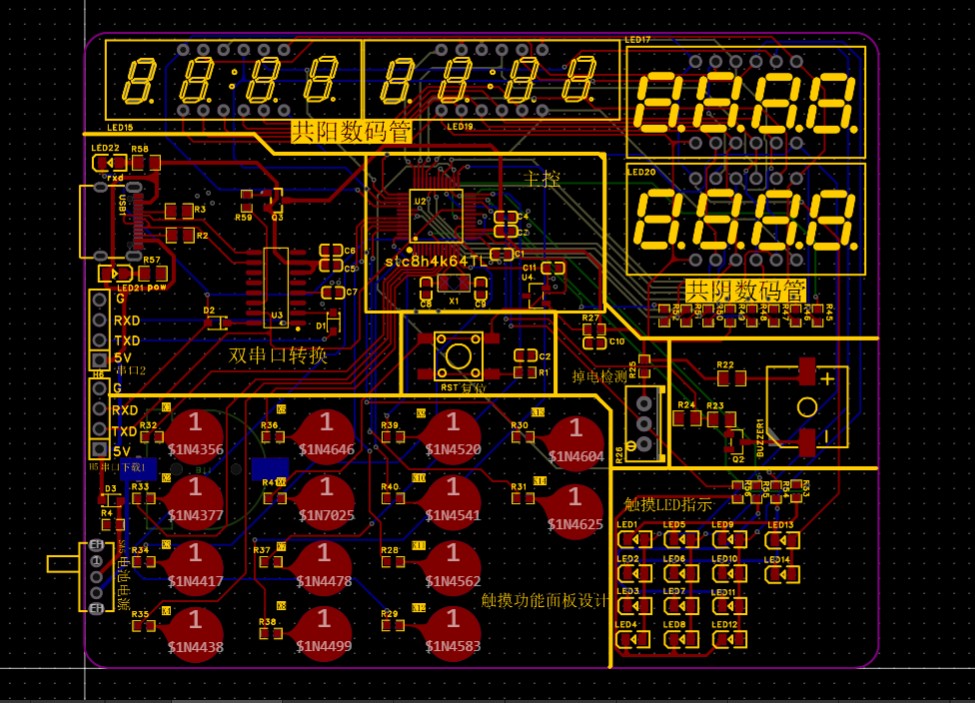

我修改了使用U1的P3.5脚控制U2电源，重新优化了布局走线

pq6***

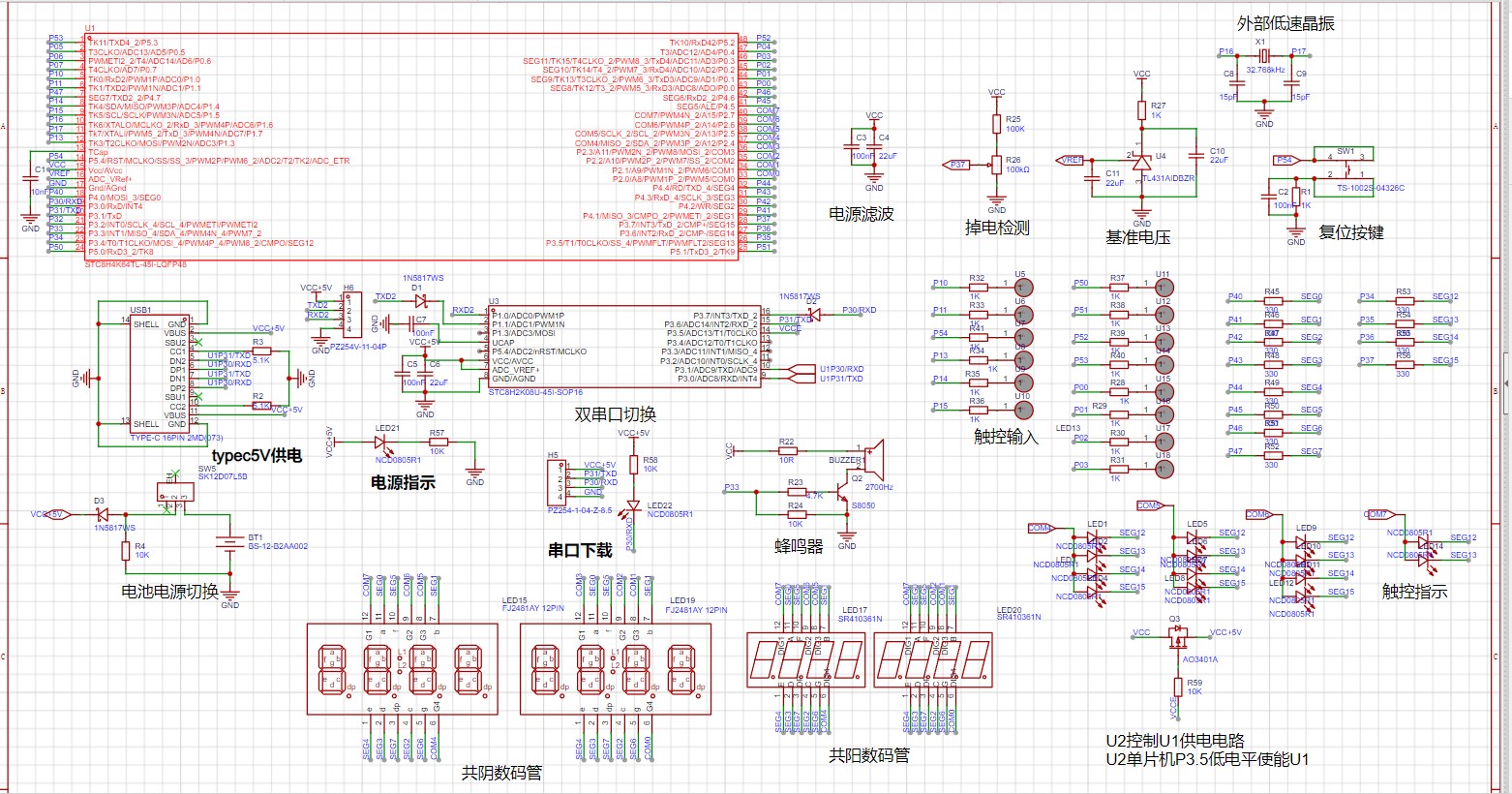

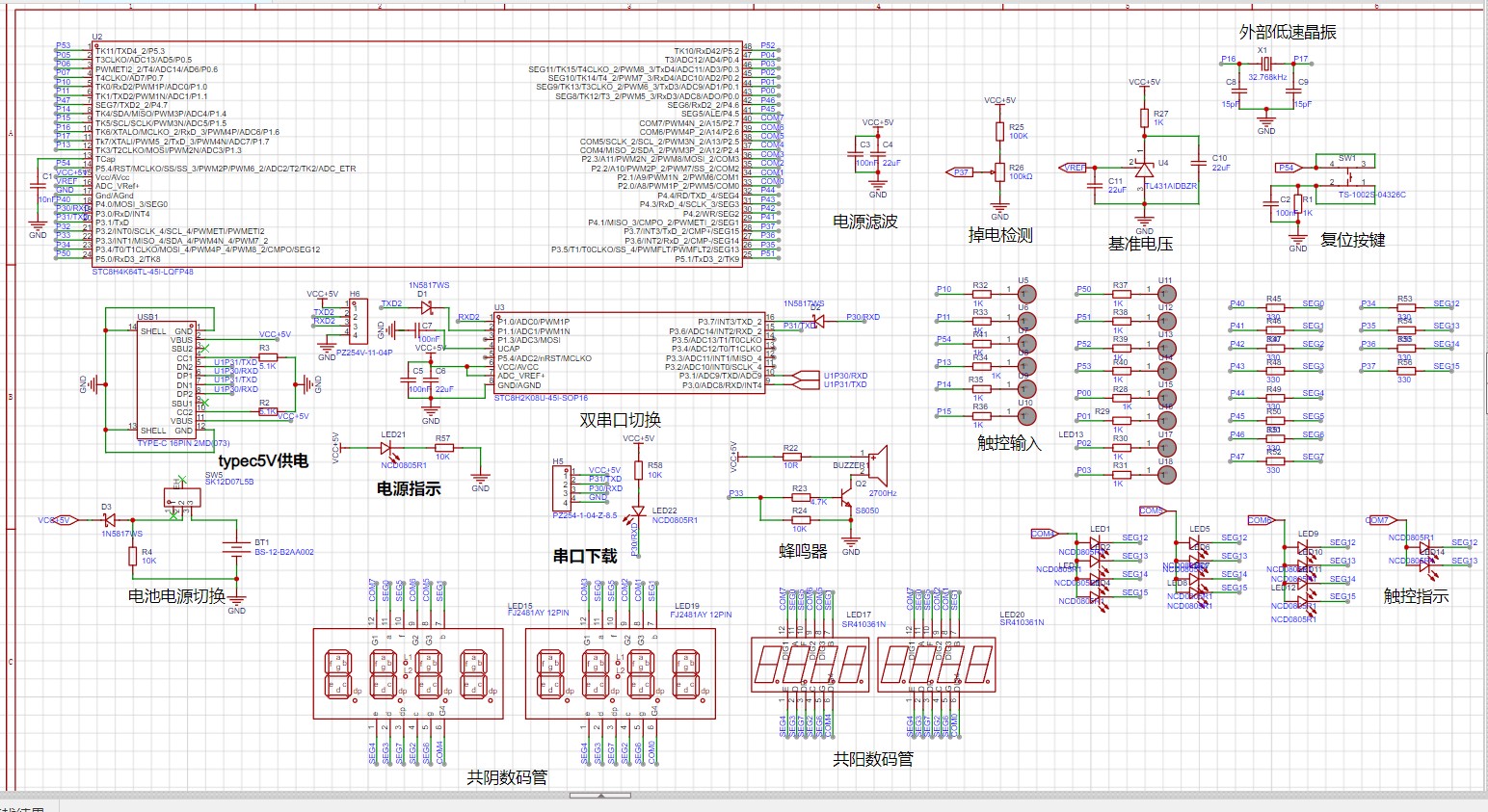

修改后的原理图和PCB

神***

pq6*** 发表于 2024-6-22 11:54
修改后的原理图和PCB

还是要再看我们的说明，先跟我们同步下

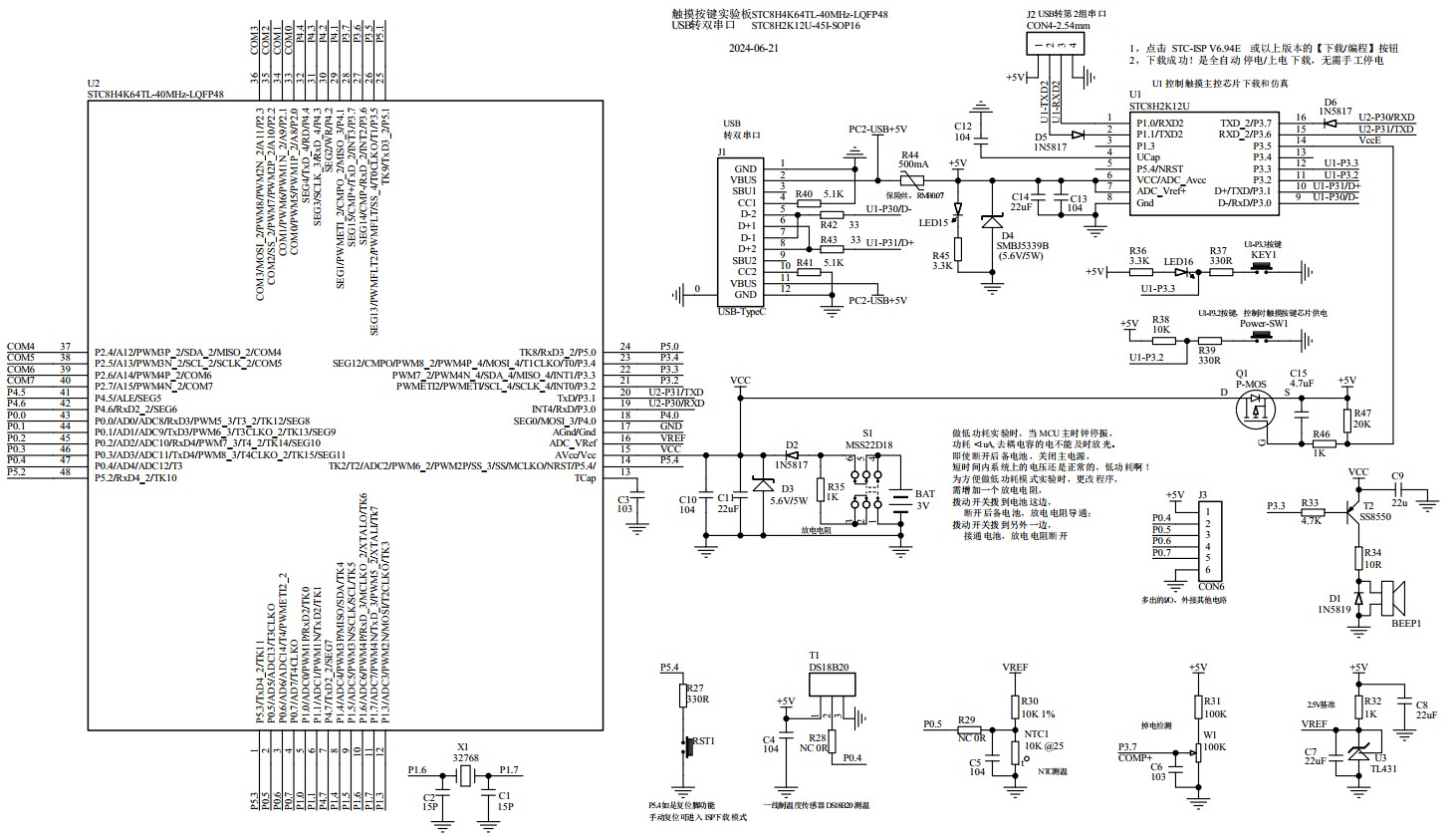

附件是最新定型 V1.0版 参考原理图

pq6***

神*** 发表于 2024-6-22 14:39
还是要再看我们的说明，先跟我们同步下

附件是最新定型 V1.0版 参考原理图

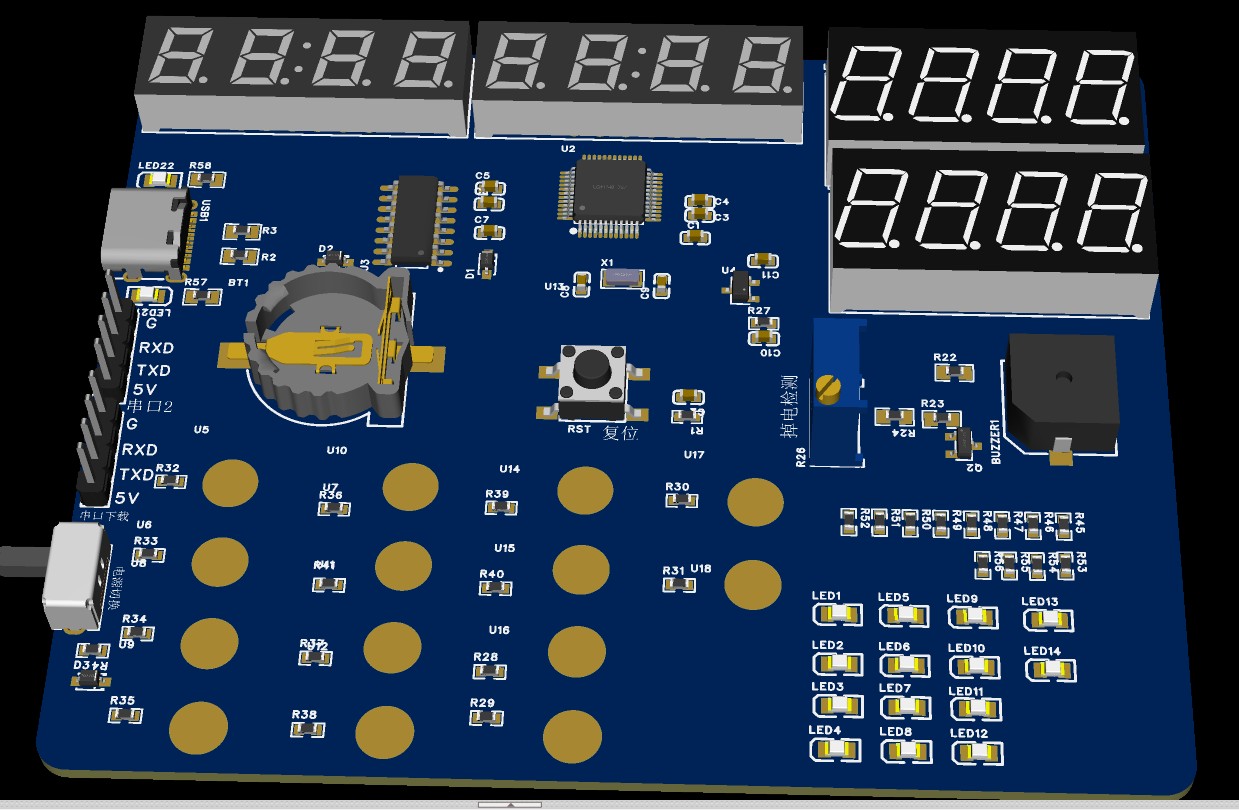

您好，我仔细查看了贵方的原理图资料，对自己的进行了部分修改，增加了自恢复保险丝，DS18B20温度模块，NTC采样电路，增加了输入稳压二极管对输入进行保护。重新设计了PCB布局走线，触控LED放在了对应焊盘附近。下面我会把修改后的设计发出来。
