【实验箱已发出】学习stc32g12k128的一些学习笔记和学习心得

1621***

记：2024/3/27第十/九课学习笔记
深入学习笔记：

在今天的课程中，我们详细探讨了数码管的静态显示原理，并学习了如何使用数码管在嵌入式系统中显示数字或字符，这是电子设备人机交互界面设计中的一个基础且重要的环节。

### 数码管的工作原理

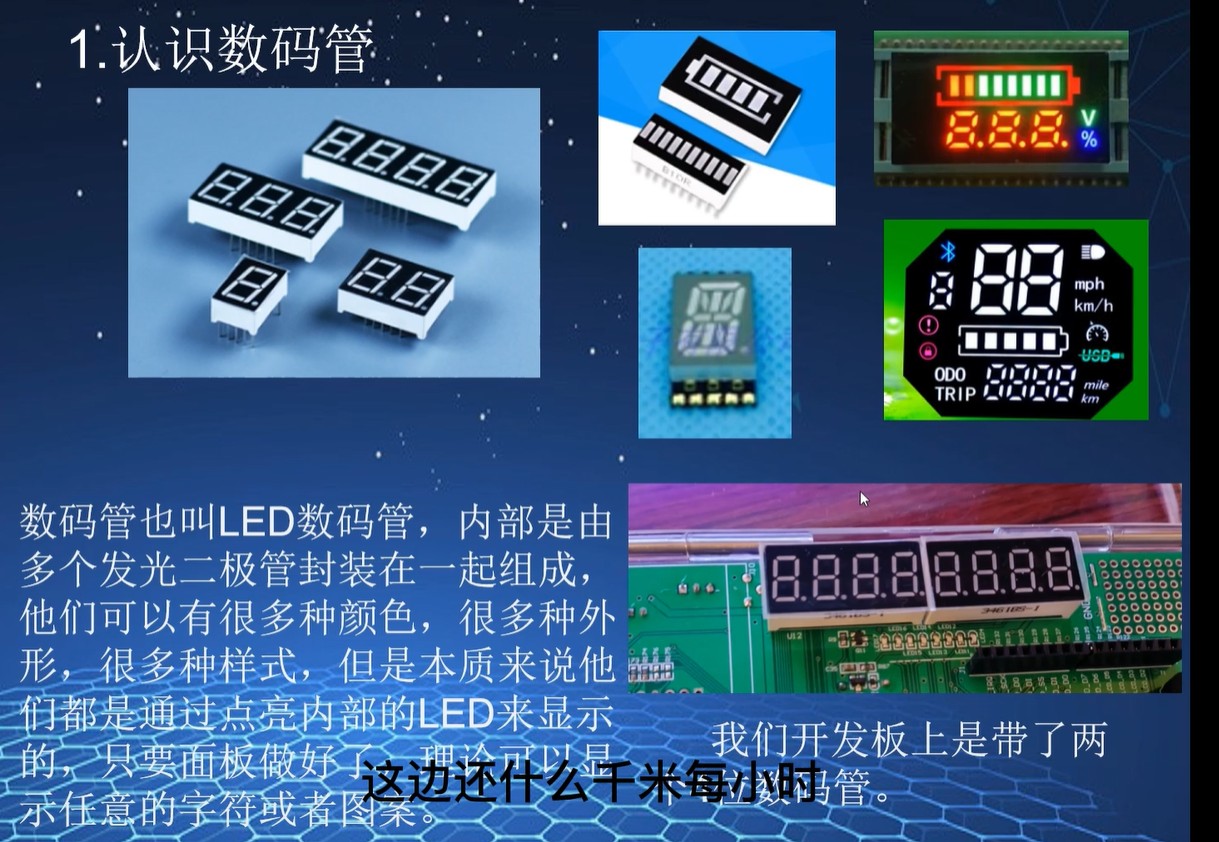

数码管是一种常用的显示器件，通常由多个发光二极管(LEDs)组成，可以显示数字0-9以及一些字母和符号。最常见的数码管有七段数码管和十四段数码管。

#### 1. 七段数码管

七段数码管由七条发光二极管组成，分别标记为a、b、c、d、e、f、g，通过控制这些段的亮灭，可以组合成不同的数字和字符。例如，要显示数字"0"，需要点亮a、b、c、d、e、f段。

#### 2. 十四段数码管

十四段数码管除了包含七段数码管的所有段之外，还增加了额外的段，如小数点、上下两横等，可以显示更复杂的字符和符号。

### 静态显示原理

静态显示是指在整个显示过程中，数码管的各段一直保持通电状态，直到需要更新显示内容为止。这种方式适用于显示位数较少的情况，因为每个多位数码管都需要单独的驱动线路，占用较多的GPIO资源。

#### 1. GPIO控制

在静态显示中，每个数码管的每一段都直接连接到单片机的GPIO引脚上。通过控制这些引脚的高低电平，可以点亮或熄灭对应的段，从而显示所需的数字或字符。

#### 2. 显示代码

对于每个要显示的数字或字符，都有一个固定的显示代码，它指明了哪些段应该点亮。例如，数字"3"的显示代码可能是0x4F，这表示点亮a、b、d、e、g段，熄灭c、f段。

### 编程控制数码管

在C语言中，我们可以使用数组或查表的方式来存储和查找每个数字或字符的显示代码。然后，通过循环遍历数组，将相应的显示代码发送给数码管，实现数字或字符的显示。

```c
const unsigned char displayCode[] = {
    0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07,
    0x7F, 0x6F, 0x77, 0x7C, 0x39, 0x5E, 0x79, 0x71
};

void displayDigit(unsigned char digit, unsigned char pos) {
    // 根据位置pos控制对应的数码管
    // digit为要显示的数字，从displayCode数组中获取显示代码
    P1 = displayCode[digit];
}
```

### 实践应用与拓展

掌握了数码管的静态显示原理和编程控制方法后，我们可以将其应用到各种实际项目中，如时钟、计算器、温度计等电子设备的显示屏。此外，通过结合微控制器的定时器和中断功能，还可以实现动态显示，进一步节省GPIO资源，适用于显示位数较多的情况。

通过本课的学习，我们不仅掌握了数码管的静态显示技术，更重要的是，我们理解了嵌入式系统中显示器件的基本工作原理和控制方法，为今后在人机交互界面设计领域打下了坚实的基础。随着技术的不断发展，更高分辨率、更丰富色彩的显示技术将不断涌现，掌握好基本的显示控制逻辑，将有助于我们更好地适应和应用这些新技术，创造出更多创新和实用的电子产品。

深入学习笔记：

在今天的课程中，我们深入探讨了数码管动态显示的原理和实现方法，这是一种在多位数码管上显示数字或字符的技术，相比于静态显示，动态显示能够在有限的硬件资源下实现多位数字的显示，非常适合嵌入式系统的人机界面设计。

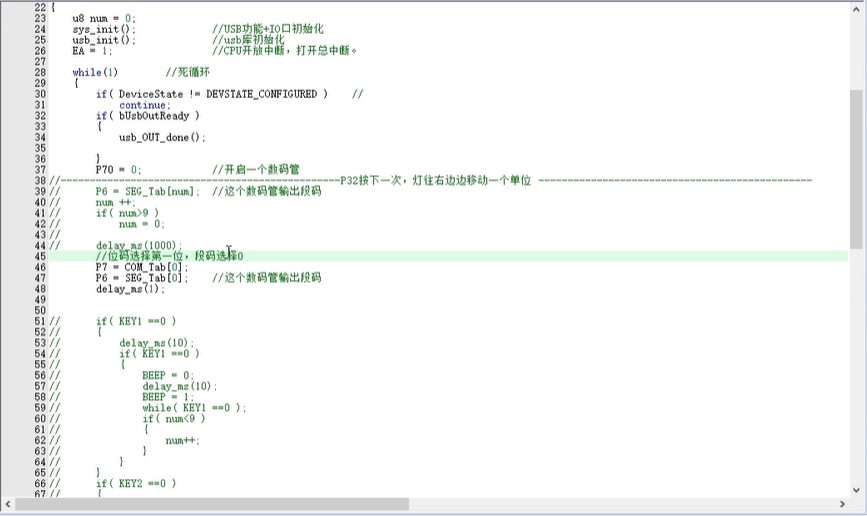

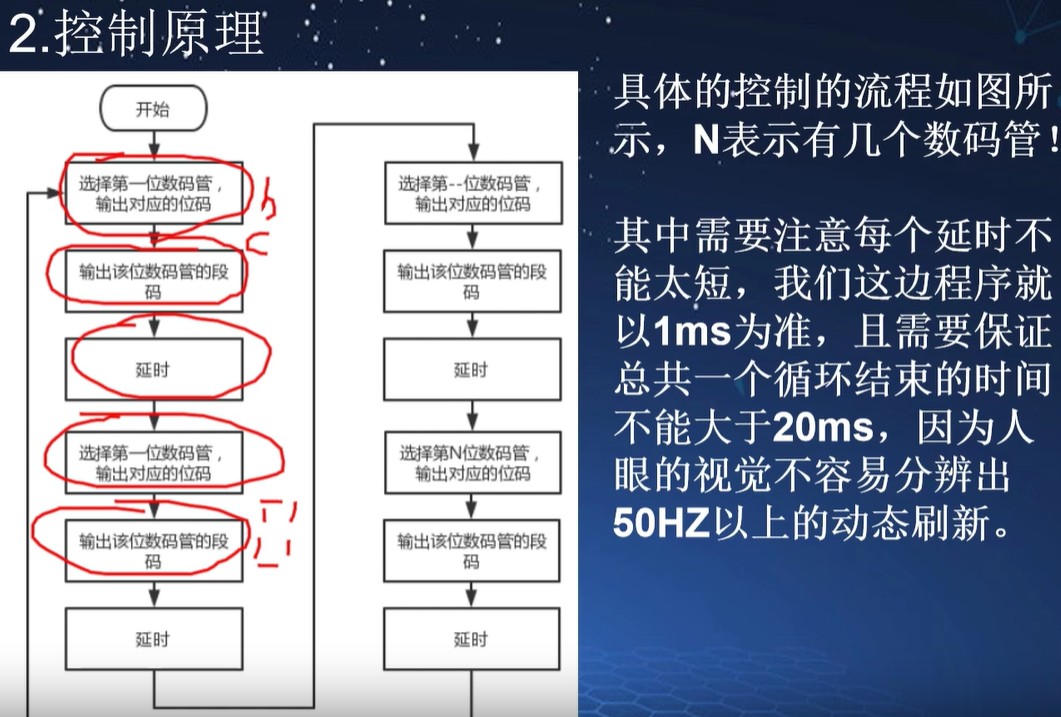

### 动态显示原理

动态显示的核心思想是利用人眼的视觉暂留效应，快速轮流点亮每一位数码管，给人造成所有数码管同时点亮的错觉。这种方法可以大大节省GPIO资源，因为只需要一组段选线和一组位选线就能控制多位数码管。

#### 1. 分时复用

动态显示采用分时复用的策略，即在短时间内快速切换每一位数码管的显示，每位数码管每次点亮的时间非常短暂，但由于切换速度足够快，人眼无法分辨这种快速的切换，从而形成连续显示的效果。

#### 2. 位选与段选

在动态显示中，除了控制数码管的段选线（控制显示数字的形状）之外，还需要控制每一位数码管的位选线（决定哪一位数码管被点亮）。通过组合位选和段选，可以实现对多位数码管的精确控制。

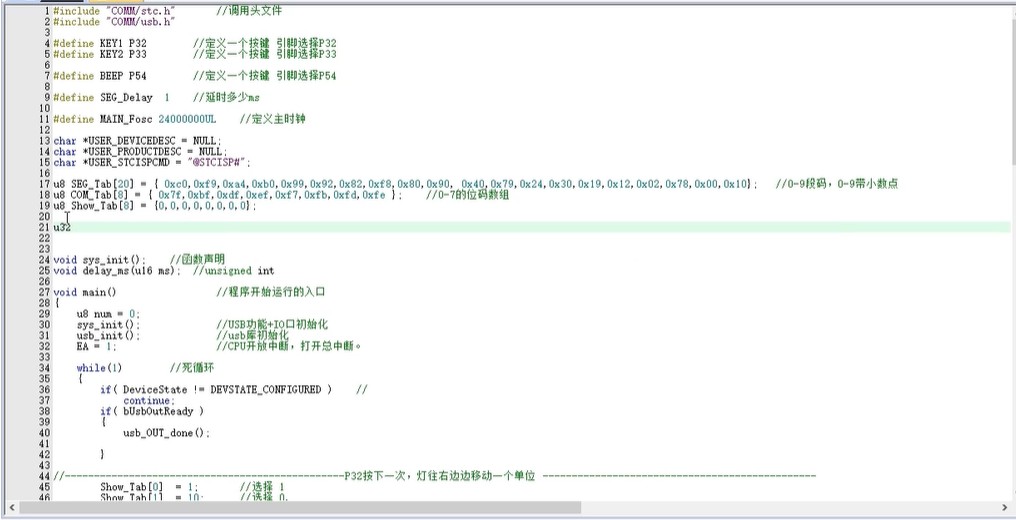

### 编程实现动态显示

在C语言中，实现动态显示的关键在于设计合理的定时和控制逻辑，以确保每位数码管在正确的时间被点亮，并显示正确的数字。

#### 1. 定时控制

通常，我们会使用定时器或延时函数来控制每位数码管的点亮时间，确保每位数码管在短时间内轮流被点亮，同时避免过长的熄灭时间导致显示效果不佳。

#### 2. 显示逻辑

动态显示的逻辑较为复杂，需要处理每位数码管的显示代码以及位选信号的切换。一种常见的方法是使用一个循环，依次遍历每位数码管，设置相应的段选和位选信号，然后短暂延时，再切换到下一位数码管。

```c
const unsigned char displayCode[] = {
    0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07,
    0x7F, 0x6F, 0x77, 0x7C, 0x39, 0x5E, 0x79, 0x71
};

void dynamicDisplay(unsigned char *digits, unsigned char numDigits) {
    for(unsigned char i = 0; i < numDigits; i++) {
        // 设置段选信号
        P1 = displayCode[digits[i]];
        // 设置位选信号，假设位选线连接到P2口
        P2 = 1 << i;
        delayMicroseconds(100); // 短暂延时
        P2 = 0; // 关闭位选，准备切换到下一位
    }
}

void main() {
    while(1) {
        dynamicDisplay((unsigned char[]){1, 2, 3, 4}, 4);
    }
}
```

### 实践应用与优化

动态显示技术广泛应用于各种嵌入式系统中，如电子时钟、计数器、计算器等。为了优化显示效果和降低功耗，可以进一步调整每位数码管的点亮时间和切换频率，以达到最佳的视觉效果和系统性能。

通过本课的学习，我们不仅掌握了数码管动态显示的原理和实现方法，更重要的是，我们理解了嵌入式系统设计中资源管理和优化的重要性。随着技术的不断发展，更高性能的微控制器和更先进的显示技术将不断出现，掌握好动态显示的基本原理和编程技巧，将有助于我们更好地应对未来的技术挑战，设计出更加先进和实用的电子产品。

1621***

记：2024/4/10第十一/十二课学习笔记
深入学习笔记：

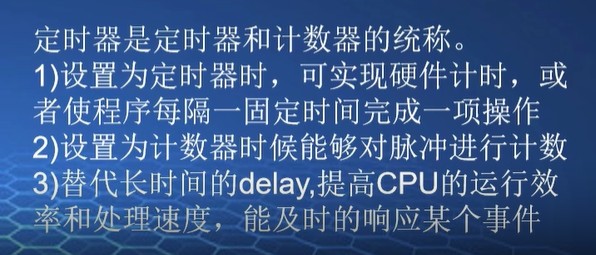

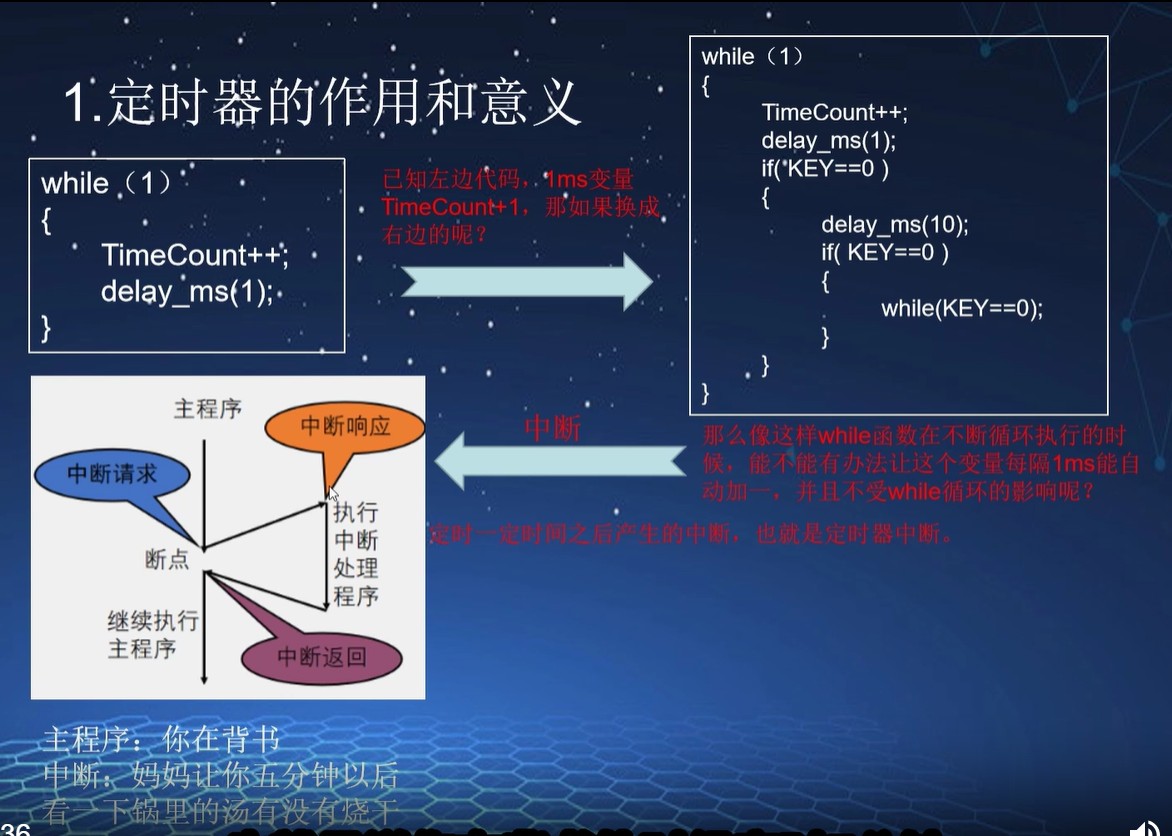

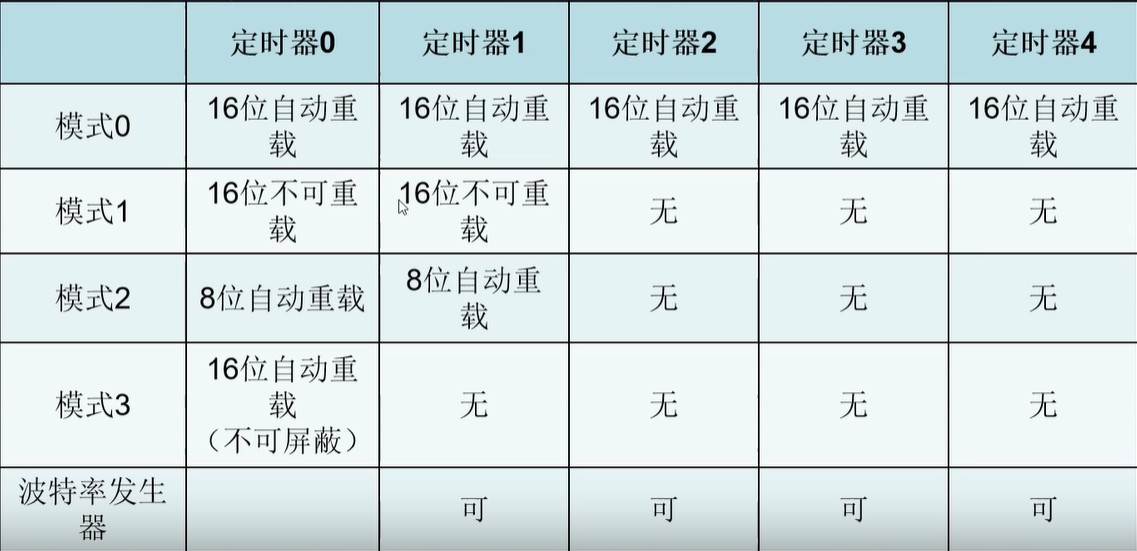

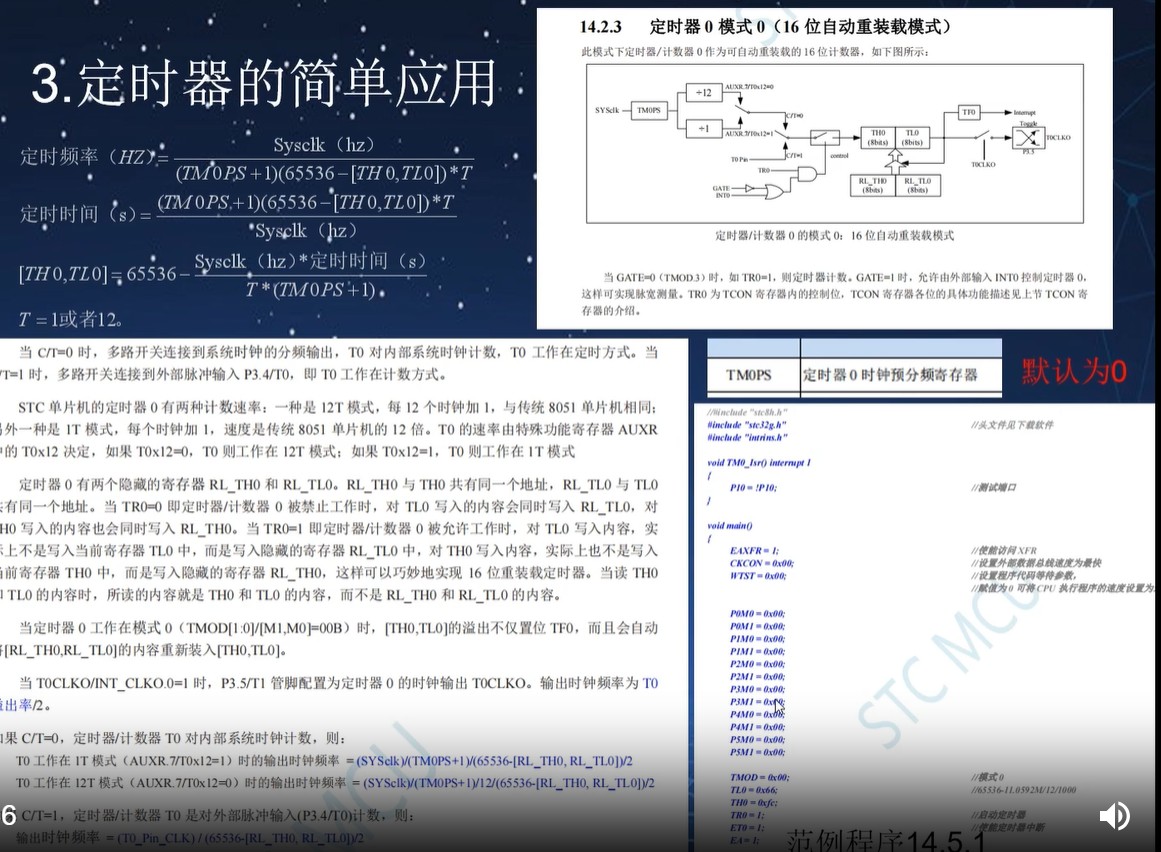

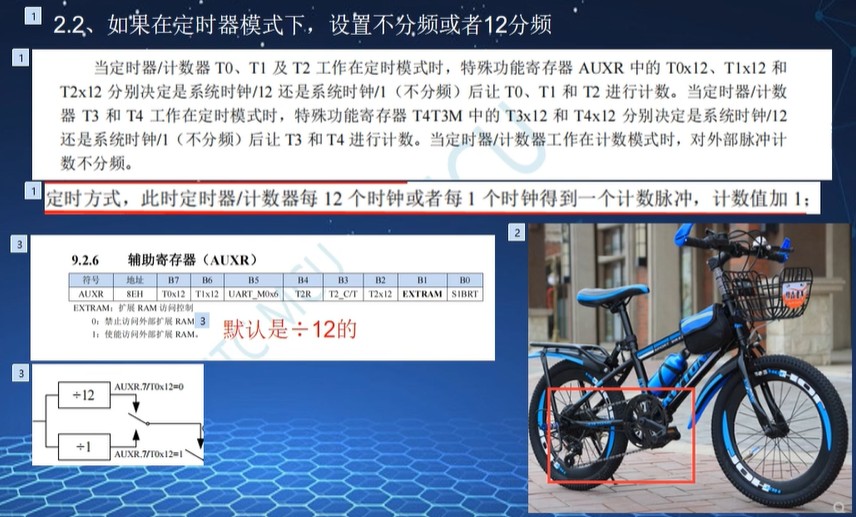

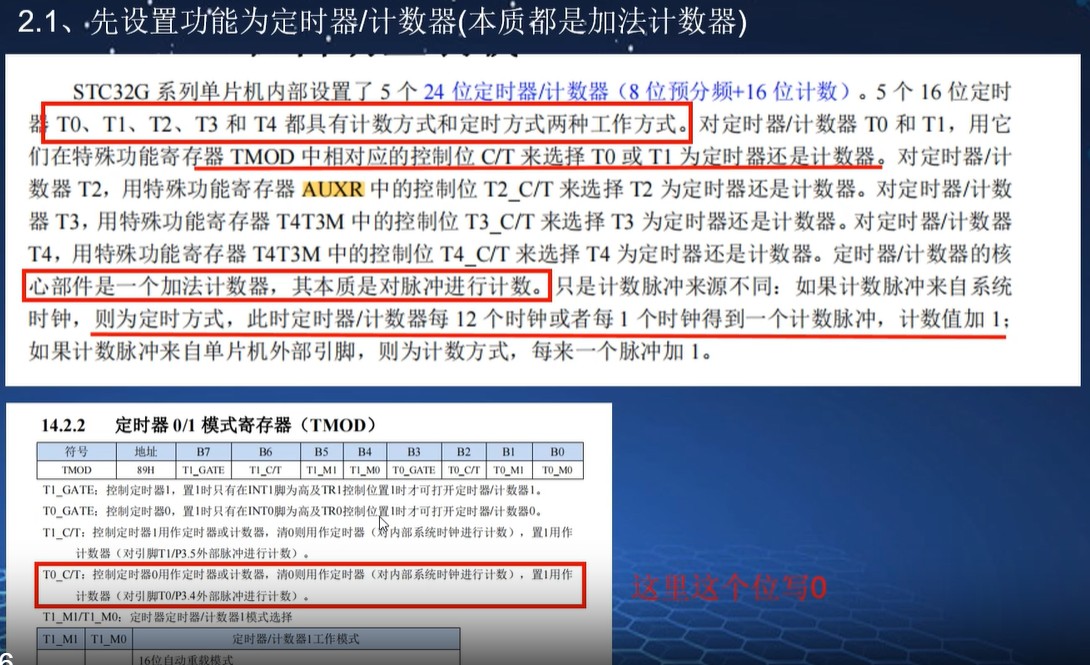

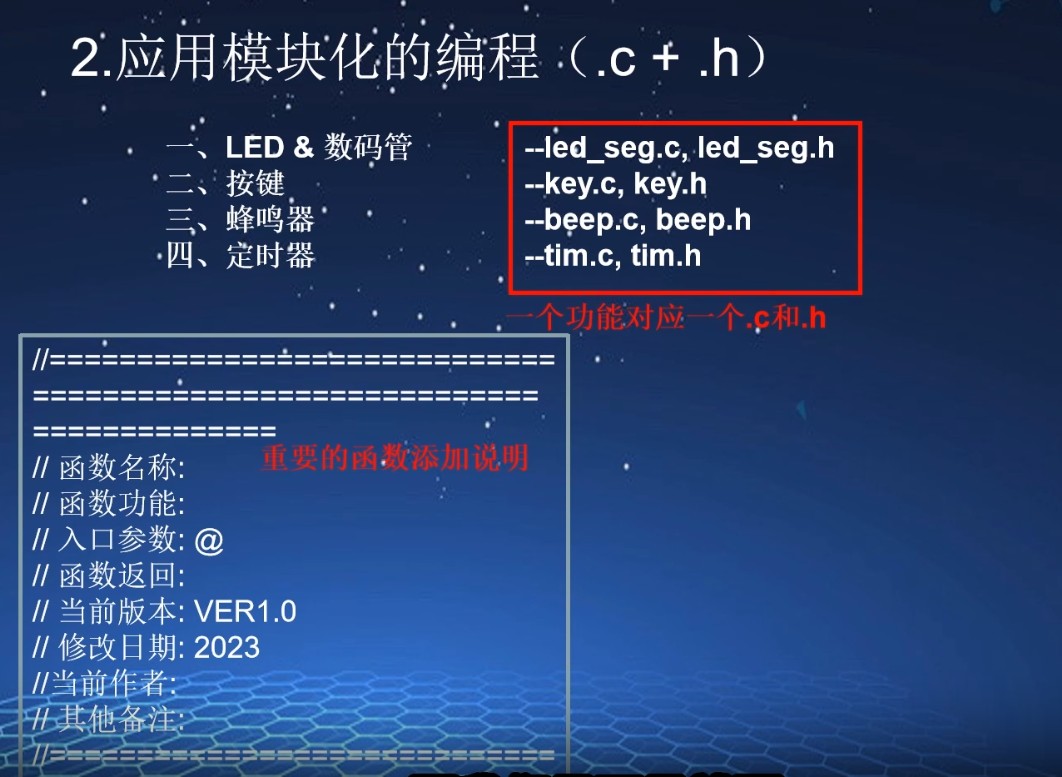

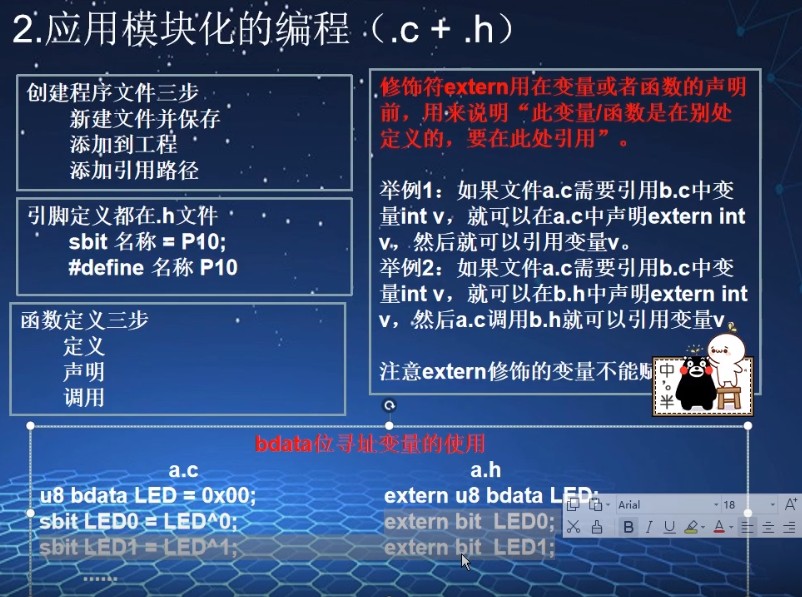

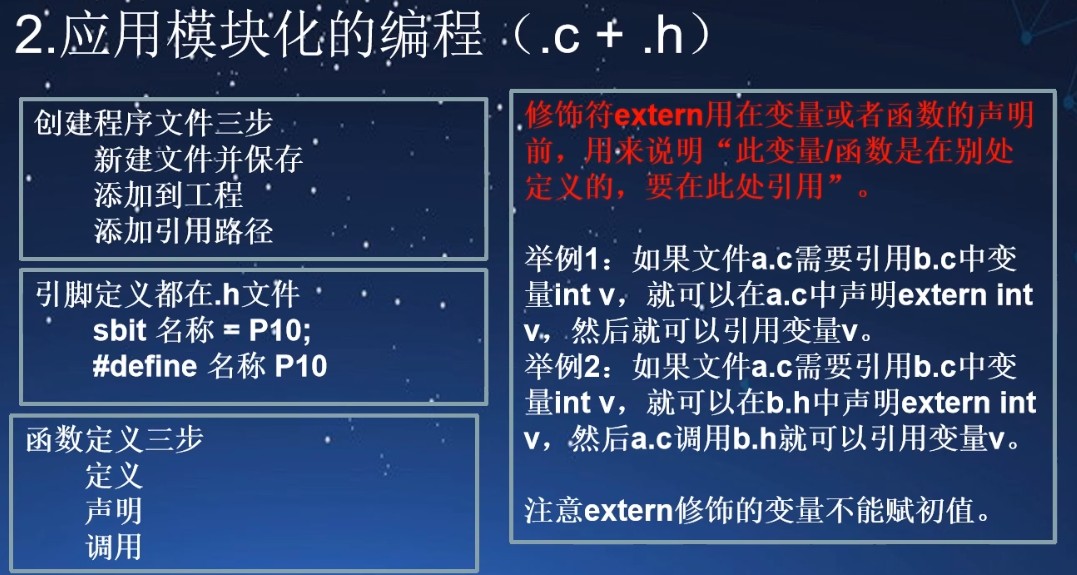

在本次课程中，我们深入研究了单片机定时器的使用方法，这是一种极其重要的功能，能够帮助我们精确地控制时间间隔和周期性事件，对于实现各种嵌入式系统的定时任务至关重要。

### 定时器的工作原理

单片机的定时器本质上是一个计数器，它在每个时钟周期递增一次，直到达到预设的值后产生中断或溢出，然后可以重新加载计数器的初始值。通过设置不同的时钟频率和预置值，定时器可以被配置为产生各种时间间隔。

### 配置定时器

配置定时器通常涉及以下几个关键步骤：

1. **选择时钟源**：确定定时器的时钟频率，这可能来自于单片机的主时钟或分频后的时钟。
2. **设置预分频器**：通过预分频器可以进一步降低时钟频率，从而延长定时器的计数周期，适合需要更长定时间隔的应用。
3. **设置计数模式**：选择定时器的工作模式，如自由运行、模模式、输入捕捉或输出比较等。
4. **装载预置值**：设置计数器的初值或比较值，用于控制定时器的溢出或中断条件。
5. **使能中断**：如果需要定时器中断，需在中断使能寄存器中设置相应的位。

### 应用实例

#### 1. 产生定时中断

定时器最常用的功能之一是产生定时中断，例如，我们可以通过配置定时器来每1秒产生一次中断，用于执行周期性的任务，如数据采样、传感器读取或无线通信等。

#### 2. 实现延迟

通过定时器，我们可以很容易地在程序中实现精确的延迟，这对于控制LED闪烁、电机速度或音频播放等应用非常有用。

#### 3. 控制PWM输出

定时器还可以用于生成PWM（脉宽调制）信号，通过控制定时器的比较寄存器，可以改变PWM信号的占空比，用于电机速度控制、灯光亮度调节等。

### 编程实现

在C语言中，配置和使用定时器通常涉及到对定时器控制寄存器的直接操作。例如，在AVR单片机上，配置定时器0以产生1秒中断可能如下所示：

```c
#include <avr/io.h>
#include <util/delay.h>

void setupTimer(void) {
    // 设置预分频器为128，即定时器频率为主时钟频率/128
    TCCR0B |= (1 << CS01) | (1 << CS00);

    // 设置比较寄存器OCR0A为16MHz/(128*1024)-1，大约为1秒
    OCR0A = 255;

    // 使能比较匹配中断
    TIMSK0 |= (1 << OCIE0A);
}

ISR(TIMER0_COMPA_vect) {
    // 中断服务程序，执行周期性任务
    // ...
}

int main(void) {
    setupTimer();
    sei(); // 启用全局中断

    while(1) {
        // 主循环可以处理其他任务
    }
}
```
计数器的基本概念

• 计数器是一种能够累计脉冲或事件的数字电路，通常由一系列触发器组成，每个触发器存储一位二进制信息。
• 计数器可以分为加法计数器和减法计数器，以及可逆计数器（可以向前或向后计数）。
• 根据触发器更新状态的方式，计数器又可以分为同步计数器和异步计数器。
• 计数器可以按照不同的数制工作，比如二进制计数器和十进制计数器。


计数器的功能

• 脉冲计数：这是计数器最基本的功能，可以用来记录脉冲信号的数量。
• 频率测量：通过在一个已知时间内计数脉冲数量，可以计算出脉冲的频率。
• 分频：计数器可以作为分频器，将高频信号转换为低频信号。
• 定时：结合时钟信号，计数器可以用于定时应用。
• 序列发生器：在某些应用中，计数器可以生成预定的序列信号。


使用计数器测量频率的方法

假设你想要测量一个未知频率信号的频率，可以使用计数器进行以下步骤：

• 设置闸门时间：选择一个已知的时间间隔（称为闸门时间），这个时间间隔应该足够长，以确保可以接收到足够的脉冲来进行准确的频率计算。
• 启动计数器：在闸门时间开始时启动计数器，使其开始计数输入脉冲。
• 停止计数器：当闸门时间结束时，停止计数器并读取计数值。
• 计算频率：频率计算公式为 频率 = 脉冲数 / 闸门时间。如果闸门时间是以秒为单位，则频率的单位将是赫兹（Hz）。


在实际应用中的计数器使用

• 在工业自动化中，计数器可以用于监控设备的操作次数或产品的数量。
• 在通信领域，计数器用于信号同步和数据传输速率的监测。
• 在计算机系统中，计数器用于指令地址的计数，确保指令的正确顺序执行。
• 在科研和实验室设备中，计数器用于精确测量和数据采集。


拓展知识

除了上述基础功能，现代计数器还可能具备一些高级特性，如溢出标志、比较器和预分频器，这些可以增加计数器的灵活性和功能范围。

掌握计数器的使用和配置对于从事电子工程、计算机科学和自动化领域的专业人士来说是必不可少的技能。如果你对这一主题感兴趣，可以进一步探索不同类型的计数器电路和编程技术，以深化你的理解和应用能力。

### 总结与拓展

通过本次课程的学习，我们不仅掌握了单片机定时器的配置和使用方法，还理解了如何利用定时器来实现精确的时间控制和周期性事件处理。随着技术的不断进步，现代单片机提供了更多高级的定时器特性，如捕捉/比较单元、死区插入、同步功能等，这些功能可以进一步增强定时器的灵活性和功能，适用于更复杂的应用场景。掌握好定时器的基本原理和编程技巧，将有助于我们设计出更加高效和可靠的嵌入式系统。

1621***

记：2024/4/17第十三课学习笔记深入学习笔记：
深入学习单片机的多任务处理，是理解嵌入式系统设计中重要的一环。在2024年4月10日的学习中，你接触到了多任务处理的基础和任务调度的概念，现在让我们进一步探讨这一主题，以便你能够更加全面地理解。

### 单片机上的多任务处理

多任务处理是指在单个处理器上同时管理多个程序或任务的能力。在单片机环境中，这通常意味着通过时间分割和优先级调度，使得多个任务看起来像是同时运行的。这种处理方式极大地提高了系统的响应性和效率，尤其是在实时系统中，它能够确保关键任务得到及时的执行。

### 任务调度

任务调度是多任务处理的核心。在任何时刻，单片机只能执行一个任务，因此调度算法决定了哪个任务优先执行。常见的调度算法包括：

- **轮询调度**（Round Robin）：给每个任务分配等量的CPU时间，然后循环执行。
- **优先级调度**：基于任务的优先级安排执行顺序，高优先级的任务优先执行。
- **先来先服务**（First Come First Serve, FCFS）：按任务到达的先后顺序执行。
- **最短作业优先**（Shortest Job First, SJF）：优先执行预计执行时间最短的任务。

### 实现机制

在单片机中实现多任务处理，主要依赖于以下几个机制：

- **中断**：中断允许单片机在执行当前任务时，暂停并响应外部事件。这为任务切换提供了时机。
- **上下文切换**：当任务需要让出CPU时，必须保存当前任务的状态（如寄存器和堆栈指针），并在恢复时加载下一个任务的状态。
- **时间片**：在轮询调度中，每个任务都有一个时间片，任务在这个时间段内运行，时间片结束后，调度器会选择下一个任务。

### 多任务处理的挑战

尽管多任务处理带来了许多好处，但也存在一些挑战：

- **资源竞争**：多个任务可能需要共享相同的硬件资源，如内存或外设，需要避免冲突。
- **死锁**：当两个或更多任务互相等待对方释放资源时，可能会发生死锁。
- **优先级反转**：高优先级任务可能被低优先级任务阻塞，因为中等优先级的任务占用资源。

### 应用场景

多任务处理在各种嵌入式系统中都有广泛的应用，例如：

- **汽车电子**：车辆中的多个传感器和控制器需要协调工作。
- **家用电器**：智能冰箱、洗衣机等设备需要同时处理用户界面、网络通信和控制任务。
- **工业自动化**：生产线上可能需要同时监控和控制多个过程。
### 进一步探索多任务处理：深入理解与实践

#### 理论与实践的桥梁

在深入理解单片机的多任务处理时，理论知识是基础，但将其付诸实践才是真正的考验。将理论转化为可运行的代码，涉及到对单片机架构、操作系统原理以及编程技巧的综合运用。在实践中，你可能会遇到一些理论未涵盖的具体问题，如中断响应时间、上下文切换开销、任务间通信机制等，这些都需要通过实验和调试来优化。

#### 任务间的通信与同步

在多任务环境中，任务间通信和同步是至关重要的。任务可能需要共享数据、互斥访问资源或协作完成某个目标。为此，嵌入式系统开发者通常会使用以下几种机制：

- **信号量**：用于控制对共享资源的访问，保证同一时间只有一个任务可以使用该资源。
- **消息队列**：允许任务之间传递数据，实现非阻塞通信。
- **互斥锁**：类似于信号量，但通常用于更细粒度的资源保护。
- **事件标志**：用于通知任务某些事件的发生，可以是单一事件或一组事件的组合。

#### 资源管理与优化

资源管理是多任务处理中一个不可忽视的方面。在有限的硬件资源下，合理分配和管理资源对于系统的稳定性和性能至关重要。这包括：

- **内存管理**：确保每个任务有足够的内存空间，避免内存泄漏和碎片化。
- **外设管理**：合理规划外设的使用，避免资源冲突，特别是在高速I/O操作中。
- **功耗管理**：在多任务环境下，功耗优化变得更加复杂，需要平衡任务调度和硬件使用，以实现低功耗设计。

#### 调试与性能分析

在多任务系统中，调试和性能分析变得更具挑战性。传统的单任务调试工具可能不足以揭示多任务环境下的问题。此时，需要更高级的调试技术，如：

- **实时跟踪**：记录任务的执行轨迹，帮助分析任务调度和执行情况。
- **性能分析器**：评估任务的执行时间、CPU利用率、内存使用等指标，找出性能瓶颈。
- **仿真与模拟**：在真实硬件部署前，使用仿真工具测试多任务系统的正确性和性能。

#### 结合实际项目

理论与实践的结合是学习多任务处理的最佳途径。尝试在实际项目中应用多任务处理技术，如开发一款具有多种功能的智能手表、设计一个智能家居控制系统或是实现一个工业自动化生产线的控制单元。在项目实施过程中，你会遇到各种具体的问题和挑战，这将是加深理解、提升技能的宝贵机会。

#### 总结与展望

通过深入学习和实践，已经掌握了单片机多任务处理的基础，理解了任务调度、资源管理、任务间通信等关键概念。随着技术的不断进步，多核处理器、RTOS（实时操作系统）以及更高效的编程框架正在改变嵌入式系统的设计方式。未来，将继续探索更高级的多任务处理技术，如抢占式调度、多级调度、虚拟化等，以满足日益复杂的应用需求。保持好奇心，勇于尝试新事物，将在嵌入式系统设计的道路上不断前进，成为这一领域的专家。

通过深入理解单片机的多任务处理，可以设计出更加高效和响应迅速的嵌入式系统。这不仅要求对硬件和软件有深刻的理解，还需要良好的问题解决能力和系统设计技巧。继续的学习旅程，探索更复杂的调度算法和实现细节，将能更好地驾驭单片机世界中的多任务挑战。

1621***

记：2024/4/25第十四课学习笔记深入学习笔记：

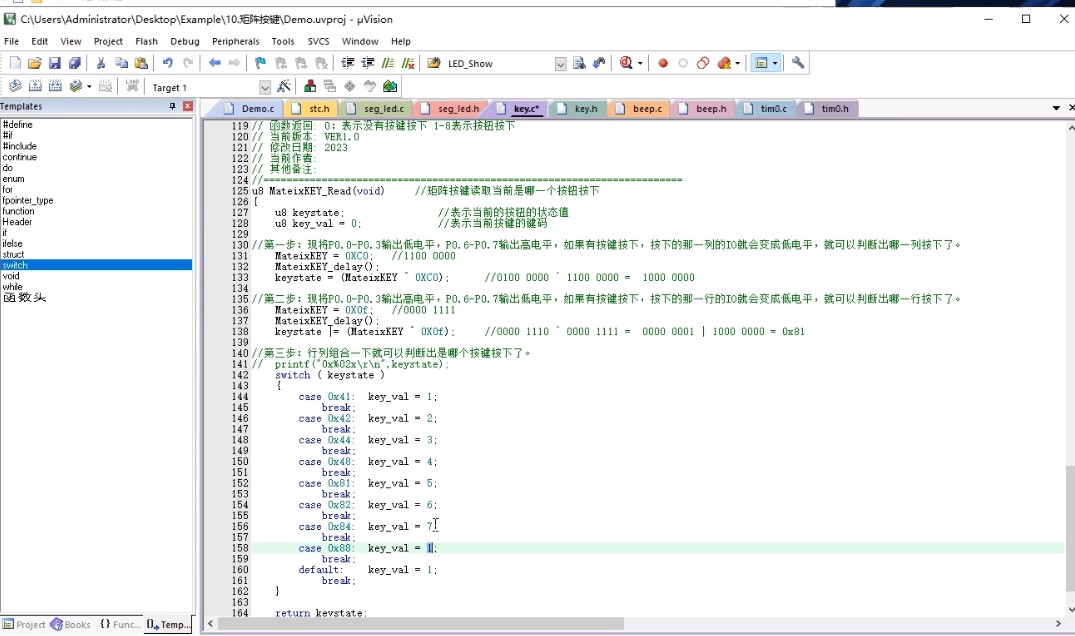

矩阵按键扫描与解码技术详解
在嵌入式系统设计中，矩阵按键因其节省GPIO（通用输入输出）引脚的优势而被广泛应用。不同于独立按键，矩阵按键通过行和列的交叉点来识别按键的按下状态，这在需要大量按键的情况下尤其经济。接下来，我们将深入探讨矩阵按键的扫描和解码技术，并通过代码示例来展示其实现过程。

矩阵按键的工作原理
矩阵按键由行线和列线组成，形成一个网格。当某一行线和列线的交叉点处的按键被按下时，该行线和列线之间的电路导通，从而改变了行线的电平状态。通过扫描每一行线并检测其电平变化，我们可以确定哪个按键被按下。

扫描与解码算法
扫描矩阵按键的过程可以概括为以下步骤：

初始化：设置所有行线为输出，所有列线为输入。行线默认输出高电平。
行扫描：依次将行线设置为低电平，其余行线保持高电平。同时读取列线的状态。
列检测：如果某一列线的电平为低，则说明该行和列的交叉点处的按键被按下。
去抖动：由于机械按键可能存在抖动，需要添加适当的延时来确保读取的稳定性。
重复扫描：完成所有行的扫描后，重复整个过程，以持续检测按键状态的变化。
C语言代码示例
假设我们有一个4x4的矩阵按键，使用单片机的P1口的前8位作为行线，P2口的前4位作为列线。下面是一个简单的扫描和解码的代码示例：

C
#include <avr/io.h>
#include <util/delay.h>

#define ROWS 4
#define COLS 4
#define KEYPAD_DATA_SIZE (ROWS * COLS)

uint8_t keypadData[KEYPAD_DATA_SIZE]; // 存储按键状态

void initKeypad() {
    // 初始化行线为输出，列线为输入
    DDRB = 0xFF; // 行线
    DDRC = 0x0F; // 列线
    PORTB = 0x0F; // 初始化行线为高电平
}

uint8_t readColumn(uint8_t col) {
    return !(PINC & (1 << col)); // 读取列线状态
}

void scanKeypad() {
    uint8_t row, col, index = 0;

    // 循环扫描每一行
    for(row = 0; row < ROWS; row++) {
        PORTB &= ~(1 << row); // 将当前行设置为低电平
        _delay_ms(10); // 去抖动延时

        // 读取列线状态
        for(col = 0; col < COLS; col++) {
            if(readColumn(col)) {
                keypadData[index++] = row * COLS + col; // 存储按键位置
            }
        }

        PORTB |= (1 << row); // 重置行线为高电平
    }
}

int main(void) {
    initKeypad();

    while(1) {
        scanKeypad();

        // 在这里处理按键数据，例如：
        for(uint8_t i = 0; i < KEYPAD_DATA_SIZE; i++) {
            if(keypadData != 0xFF) {
                // 按键i被按下，执行相应操作
            }
        }
    }
}
### 矩阵按键深入学习笔记

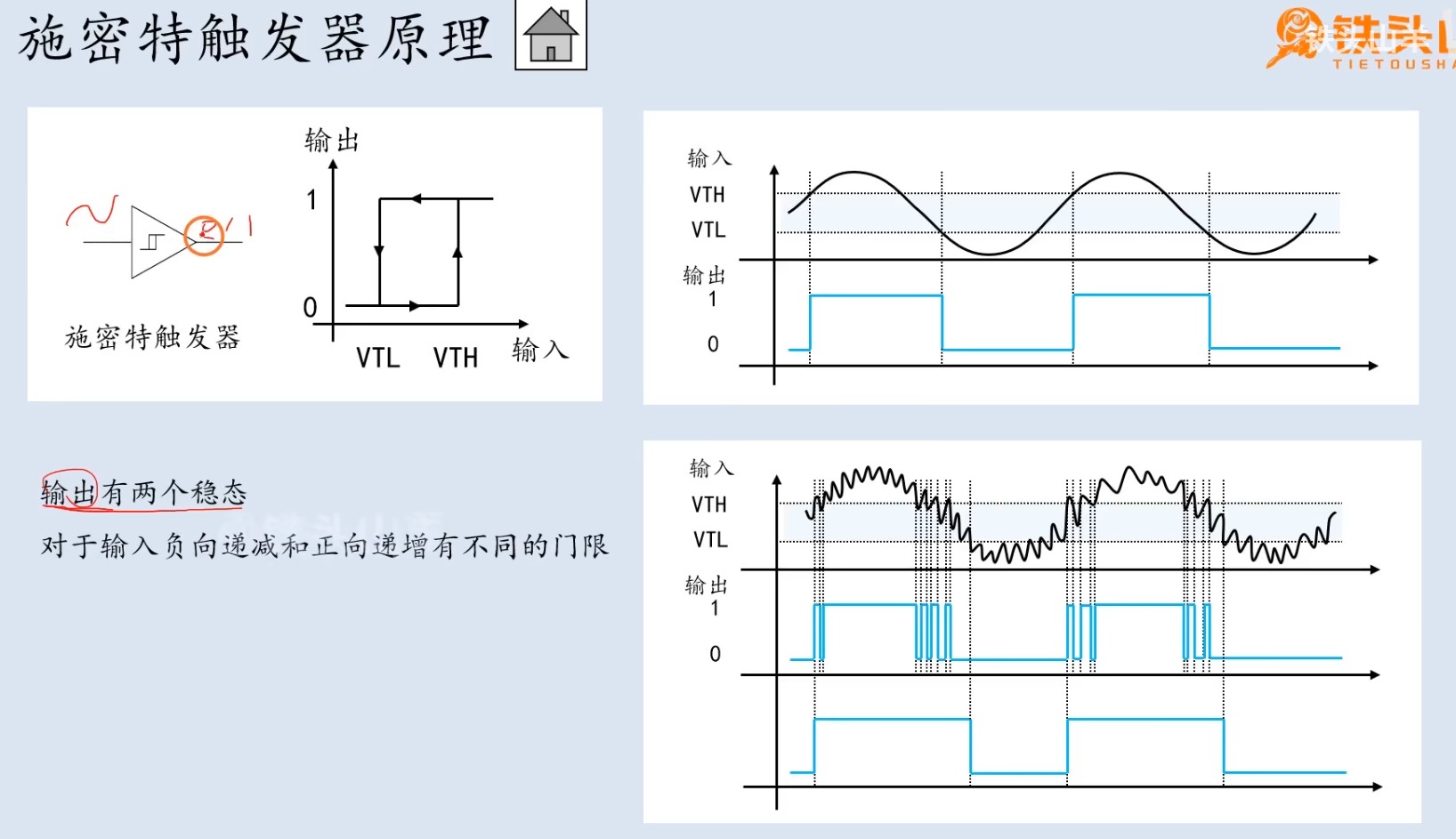

#### 键盘去抖动的重要性

在矩阵键盘的实现中，去抖动是一个关键的步骤，旨在消除因物理按键的机械特性带来的不稳定信号。当一个按键按下或释放时，由于弹簧和接触点的物理作用，可能会产生多次的通断状态，即“抖动”。如果不加以处理，这种抖动会导致系统误判按键状态，影响用户体验和程序的正确执行。

#### 软件去抖动方法

软件去抖动通常通过延时和状态检查来实现。在检测到按键状态变化后，程序会延迟一段时间（通常为5-20ms），在此期间再次检查按键状态是否一致。只有当按键状态在延时期间内保持不变时，才认为按键确实发生了变化。这种方法简单有效，但需要注意延时时间的选择，以平衡去抖动效果和按键响应速度。

```c
bool isKeyPressed(uint8_t key) {
    static bool lastState = false;
    bool currentState = readColumn(key % COLS) && (PORTB & (1 << (key / COLS)));

    if(currentState != lastState) {
        _delay_ms(10); // 延时去抖动
        currentState = readColumn(key % COLS) && (PORTB & (1 << (key / COLS)));
    }

    lastState = currentState;
    return currentState;
}
```

#### 键盘防鬼键与键锁

在矩阵键盘中，当多个按键同时按下时，可能会产生“鬼键”现象，即系统错误地检测到一个并未实际按下的按键。为了避免这种情况，可以采取键锁技术，即在检测到一个按键按下后，暂时锁定相邻的按键，防止其被误读。

```c
void lockAdjacentKeys(uint8_t key) {
    // 根据按键位置，锁定相邻的按键
    // ...
}

void scanKeypad() {
    // ...
    for(col = 0; col < COLS; col++) {
        if(readColumn(col)) {
            uint8_t key = row * COLS + col;

            if(isKeyPressed(key)) {
                keypadData[index++] = key;
                lockAdjacentKeys(key); // 锁定相邻按键
            }
        }
    }
    // ...
}
```

#### 键盘布局与功能扩展

矩阵键盘的布局和功能可以灵活设计，以适应不同的应用场景。例如，可以将部分按键定义为功能键，用于执行特殊命令或组合操作；或者使用额外的行或列线来实现导航键、方向键等功能，增加键盘的多功能性和用户体验。

#### 结合硬件优化
### 矩阵按键深入学习笔记

#### 键盘去抖动的重要性

在矩阵键盘的实现中，去抖动是一个关键的步骤，旨在消除因物理按键的机械特性带来的不稳定信号。当一个按键按下或释放时，由于弹簧和接触点的物理作用，可能会产生多次的通断状态，即“抖动”。如果不加以处理，这种抖动会导致系统误判按键状态，影响用户体验和程序的正确执行。

#### 软件去抖动方法

软件去抖动通常通过延时和状态检查来实现。在检测到按键状态变化后，程序会延迟一段时间（通常为5-20ms），在此期间再次检查按键状态是否一致。只有当按键状态在延时期间内保持不变时，才认为按键确实发生了变化。这种方法简单有效，但需要注意延时时间的选择，以平衡去抖动效果和按键响应速度。

```c
bool isKeyPressed(uint8_t key) {
    static bool lastState = false;
    bool currentState = readColumn(key % COLS) && (PORTB & (1 << (key / COLS)));

    if(currentState != lastState) {
        _delay_ms(10); // 延时去抖动
        currentState = readColumn(key % COLS) && (PORTB & (1 << (key / COLS)));
    }

    lastState = currentState;
    return currentState;
}
```

#### 键盘防鬼键与键锁

在矩阵键盘中，当多个按键同时按下时，可能会产生“鬼键”现象，即系统错误地检测到一个并未实际按下的按键。为了避免这种情况，可以采取键锁技术，即在检测到一个按键按下后，暂时锁定相邻的按键，防止其被误读。

```c
void lockAdjacentKeys(uint8_t key) {
    // 根据按键位置，锁定相邻的按键
    // ...
}

void scanKeypad() {
    // ...
    for(col = 0; col < COLS; col++) {
        if(readColumn(col)) {
            uint8_t key = row * COLS + col;

            if(isKeyPressed(key)) {
                keypadData[index++] = key;
                lockAdjacentKeys(key); // 锁定相邻按键
            }
        }
    }
    // ...
}
```

#### 键盘布局与功能扩展

矩阵键盘的布局和功能可以灵活设计，以适应不同的应用场景。例如，可以将部分按键定义为功能键，用于执行特殊命令或组合操作；或者使用额外的行或列线来实现导航键、方向键等功能，增加键盘的多功能性和用户体验。

#### 结合硬件优化

虽然软件去抖动和键锁技术可以有效解决问题，但在某些高性能或高精度的应用场景下，可能需要结合硬件优化来进一步提升按键的响应速度和稳定性。例如，使用专用的键盘接口芯片或在电路板设计中加入滤波电路，以减少信号噪声和提高抗干扰能力。

通过深入学习矩阵按键的扫描、解码以及相关技术，你将能够设计出更高效、更稳定的用户输入接口，为嵌入式系统带来更丰富、更人性化的交互体验。无论是开发消费电子产品、工业控制系统还是科研设备，掌握矩阵按键的高级技术都将为你的项目增添亮点，提升产品竞争力。随着技术的不断进步，探索和实践将是你不断提升专业技能的关键。
虽然软件去抖动和键锁技术可以有效解决问题，但在某些高性能或高精度的应用场景下，可能需要结合硬件优化来进一步提升按键的响应速度和稳定性。例如，使用专用的键盘接口芯片或在电路板设计中加入滤波电路，以减少信号噪声和提高抗干扰能力。

so***

16213319 发表于 2024-6-23 17:27
记：2024/4/25第十四课学习笔记深入学习笔记：
矩阵按键扫描与解码技术详解
在嵌入式系统设计中，矩阵按键 ...

代码示例竟然是avr的

1621***

记：2024/5/1第十五课学习笔记深入学习笔记：

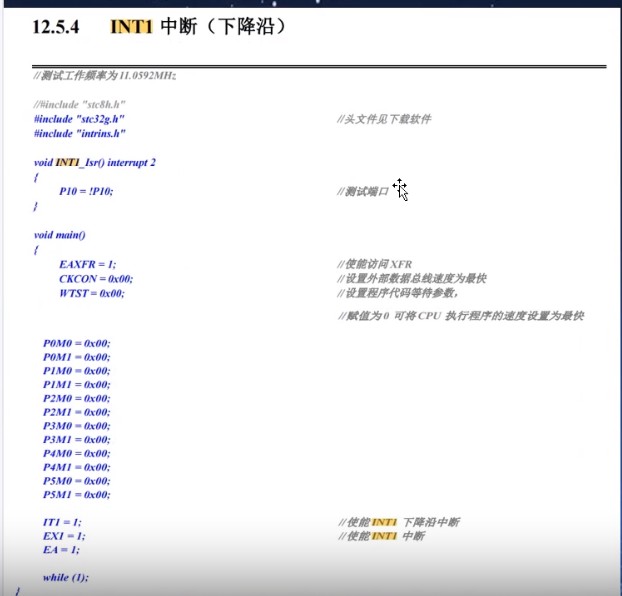

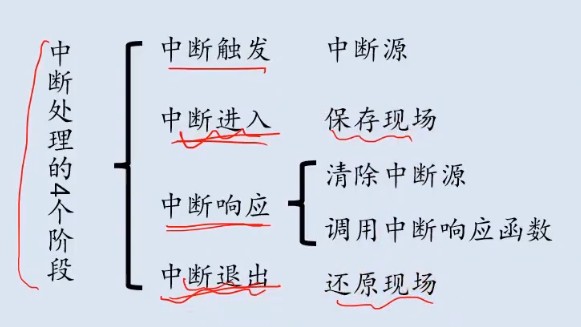

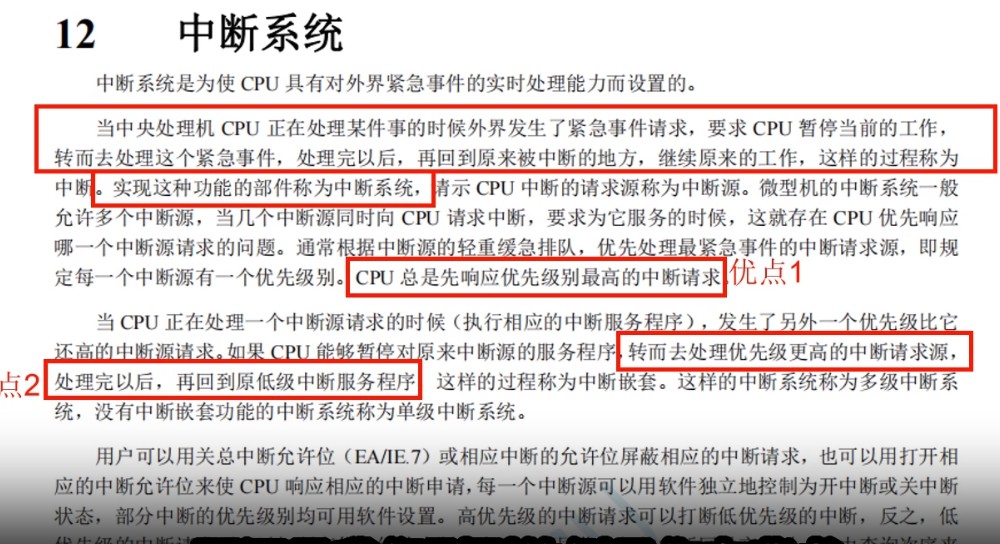

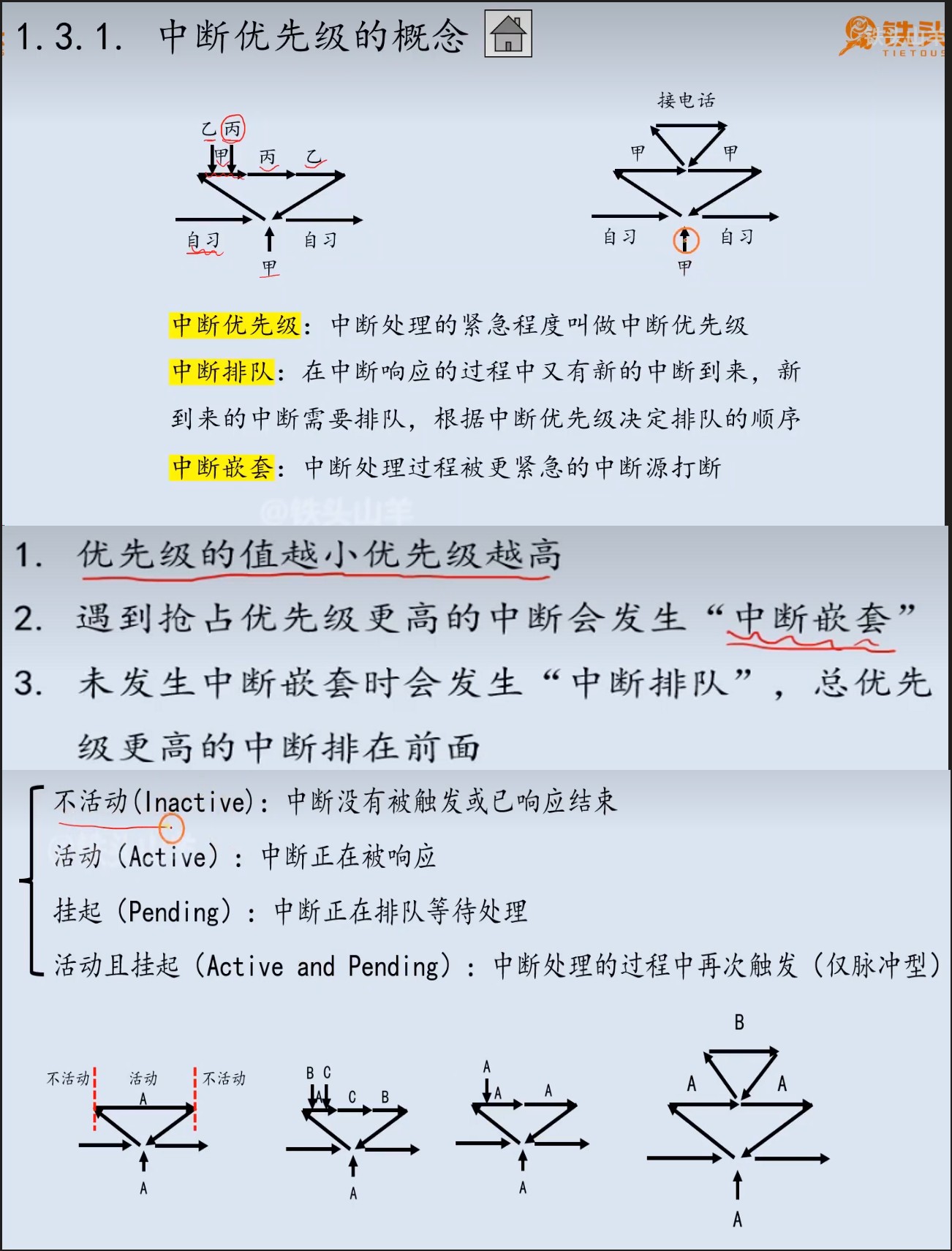

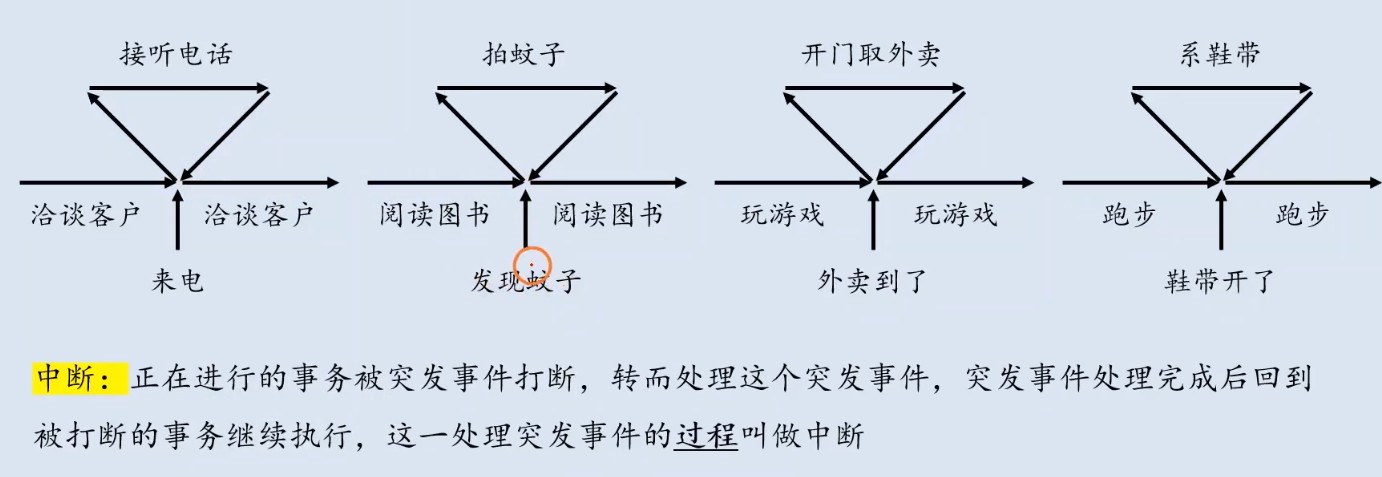

### 深入理解外部中断与矩阵按键的集成应用

#### 引言

在嵌入式系统设计中，外部中断是单片机与外界互动的重要手段之一，它允许单片机即时响应外部事件，如按键按下、传感器触发等。结合矩阵按键的扫描技术，我们可以构建出响应迅速、功能丰富的用户输入界面，为系统提供更加灵活和直观的控制方式。

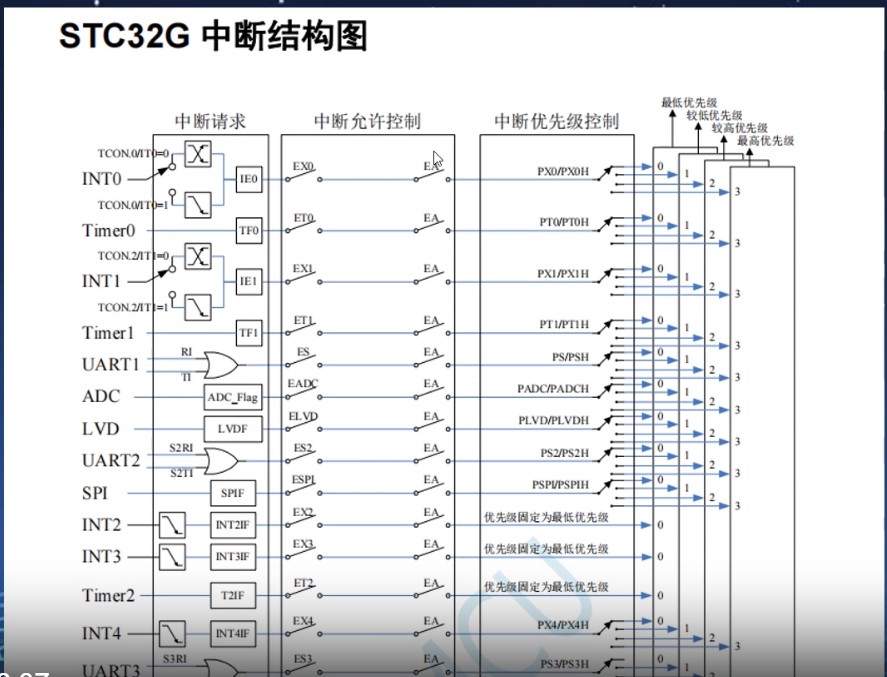

#### 外部中断与矩阵按键的集成

将外部中断与矩阵按键结合起来，可以实现对按键的即时响应，无需定期轮询，从而节省CPU资源，提高系统的实时性和效率。具体而言，我们可以在矩阵按键的某一行或列上配置外部中断，一旦检测到按键按下，立即触发中断服务程序，执行相应的处理逻辑。

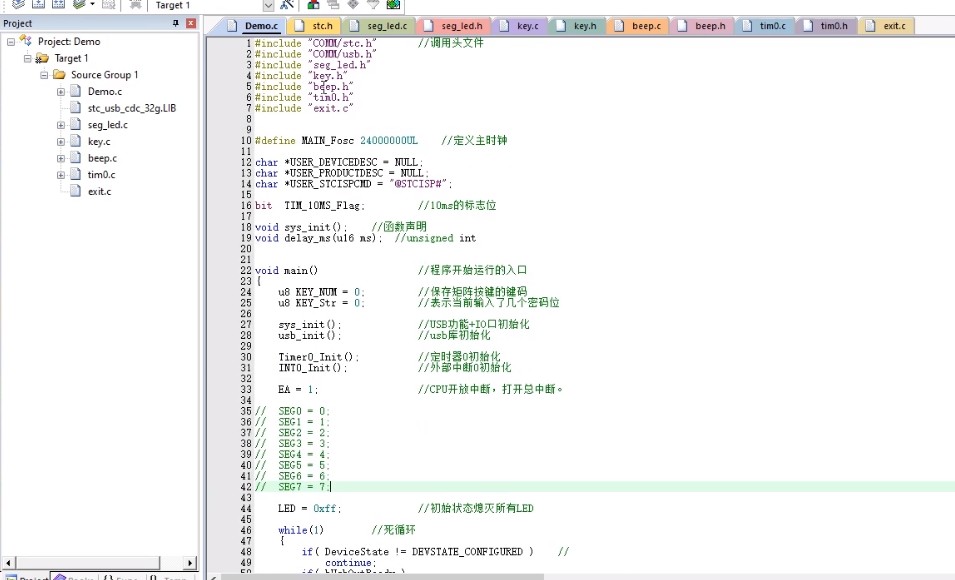

#### 代码示例：单片机上的矩阵按键与外部中断

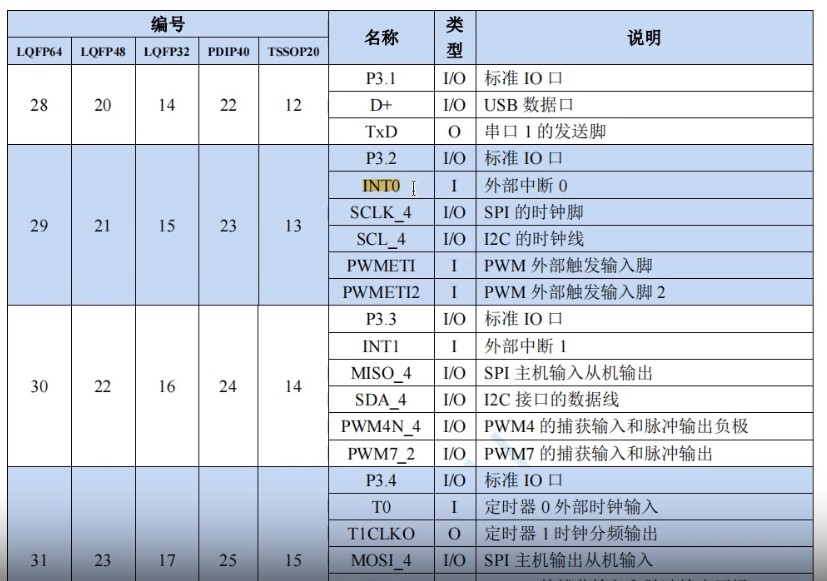

假设我们有一个4x4的矩阵按键，其中第一行连接到的INT0引脚（PD2），我们可以通过以下代码示例来实现外部中断驱动的矩阵按键扫描：

```c
#include <avr/io.h>
#include <avr/interrupt.h>

#define ROWS 4
#define COLS 4

// 行线和列线的GPIO定义
#define ROW0_PIN PB0
#define ROW1_PIN PB1
#define ROW2_PIN PB2
#define ROW3_PIN PB3
#define COL0_PIN PC0
#define COL1_PIN PC1
#define COL2_PIN PC2
#define COL3_PIN PC3

// 初始化矩阵按键
void initKeypad() {
    // 设置行线为输出，列线为输入
    DDRB |= (1 << ROW0_PIN) | (1 << ROW1_PIN) | (1 << ROW2_PIN) | (1 << ROW3_PIN);
    DDRC |= (1 << COL0_PIN) | (1 << COL1_PIN) | (1 << COL2_PIN) | (1 << COL3_PIN);

    // 初始化行线为高电平
    PORTB |= (1 << ROW0_PIN) | (1 << ROW1_PIN) | (1 << ROW2_PIN) | (1 << ROW3_PIN);

    // 配置外部中断INT0，连接到第一行
    EICRA |= (1 << ISC01); // 触发模式：下降沿
    EIMSK |= (1 << INT0); // 使能外部中断
}

// 外部中断服务程序
ISR(INT0_vect) {
    // 扫描列线，确定是哪个按键被按下
    for(int col = 0; col < COLS; col++) {
        if(!(PINC & (1 << col))) {
            // 检测到按键按下，执行相应操作
            // 可以在这里调用函数或执行特定代码
            // 例如：if (col == 0) { /* 执行操作 */ }
        }
    }
}

int main(void) {
    cli(); // 关闭总中断，防止初始化过程中被意外中断
    initKeypad();
    sei(); // 开启总中断

    while(1) {
        // 主循环可以执行其他任务
    }
}
```

#### 解析与扩展

在上述代码中，我们首先初始化了矩阵按键的行线和列线，然后配置了外部中断INT0，使其在检测到下降沿时触发中断服务程序。在中断服务程序中，我们扫描列线，以确定是哪个按键被按下，从而执行相应的操作。

这种设计的优点在于，它可以显著提高系统的响应速度，特别是当需要实时响应用户输入时。此外，通过合理配置中断触发条件和处理逻辑，可以有效地过滤掉按键的抖动，提高输入的可靠性。

#### 结语

通过学习和实践外部中断与矩阵按键的集成应用，你将能够构建出更加智能、响应迅速的用户输入系统，为嵌入式项目的开发带来新的可能性。无论是开发消费电子产品、工业控制系统还是科研设备，掌握这一技术都将为你的设计带来质的飞跃。随着经验的积累和技术的深化，你将能够探索更多创新的应用场景，将软硬件的结合推向更高的水平。
