下载目标文件失败，“检测MCU选项”执行成功 | 电路设计有问题

BeHa***

环境：

MCU：STC8G1K08A-8PIN
下载器：STC-USB Link1D

问题描述：
新焊接的板子，连上Link1D下载器后，“检测MCU选项”执行成功，可以正确识别mcu型号。
然后，开始头一回下载程序时报告“正在重新握手 ......  下载失败！”
搜索了本论坛的几种解决方法（从未进入过仿真设置）：
1. 延长或缩短上电时间，问题依旧；
2. 重新写入Link1D的程序，这一步做了，更新Link1D成功。

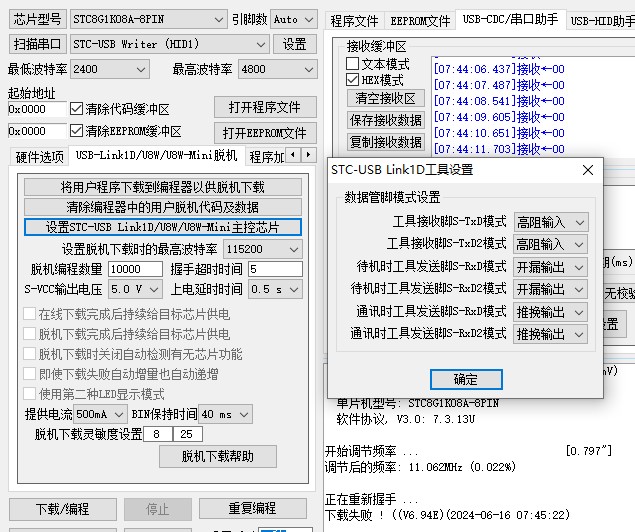

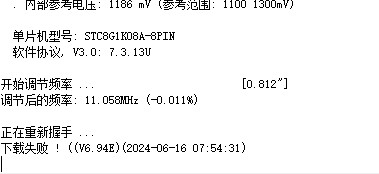

然后再试下载目标文件，仍不成功，出错的窗口内容如下：

尝试以上方法无果后，试着用买的CP2102 USB转TTL工具下载，仍然不成功。
但是，这个工具有个灯在闪，说明串口在活动；然后打开串口，接收窗口持续收到“00”，

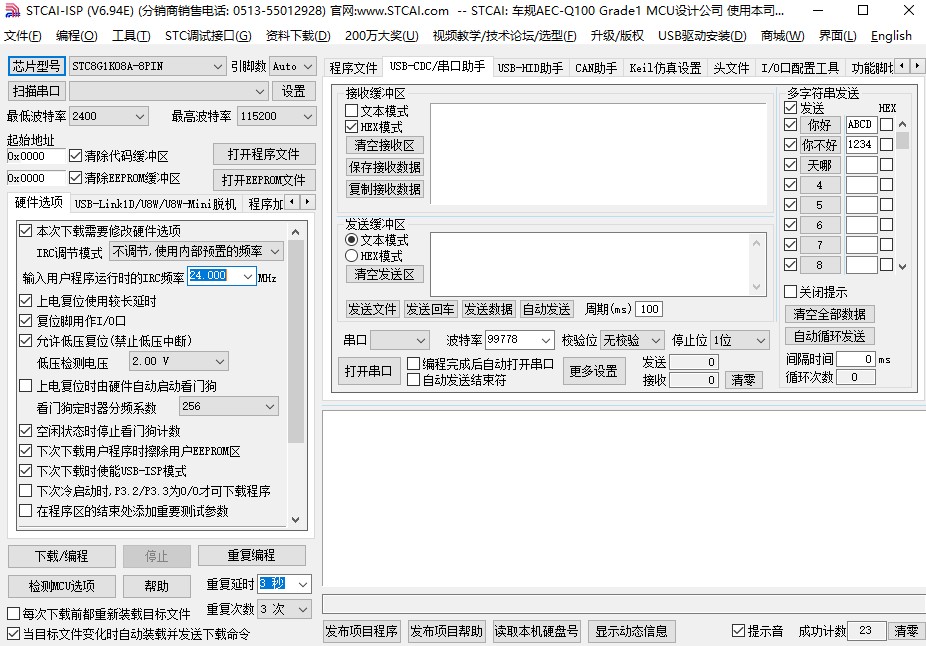

就是这个样子：
好奇怪，新买的一批mcu，怎么会自己从串口输出内容？
难道我买到假货了？也不至于，这个型号的，新的也就7、8毛一个。

神***

估计 楼主 P3.0/P3.1接了影响下载通信的电路，
如下拉电阻，如 NPN三极管，如 RS485器件等

将你实际焊接的原理图的PDF发上来, 实际接线拍个完整图片，
再拍个完整的视频发上来，大家帮你分析

=================================

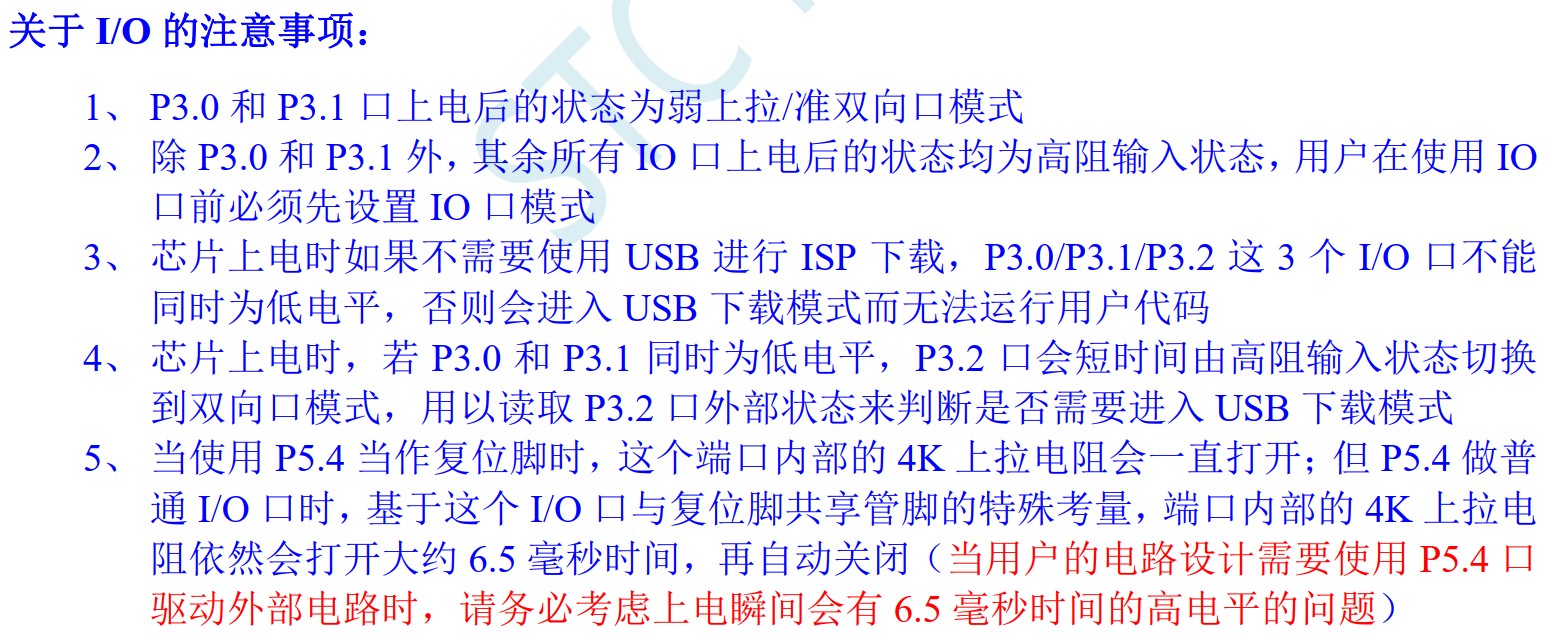

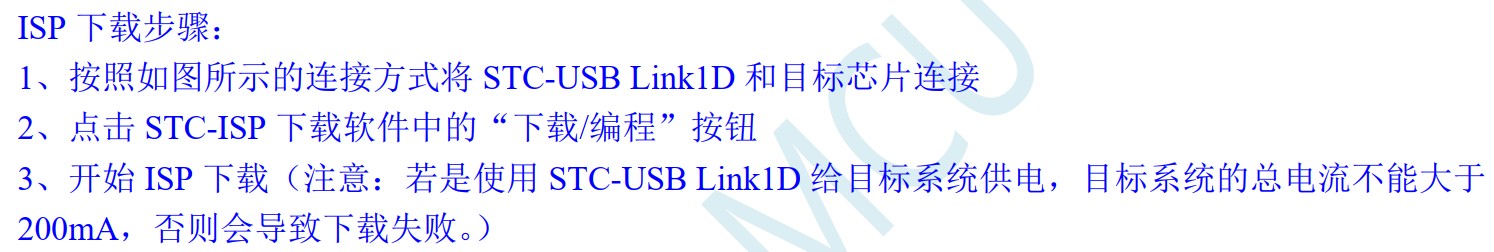

1, 用最新 STC-ISP V6.94E, 截图，截全图

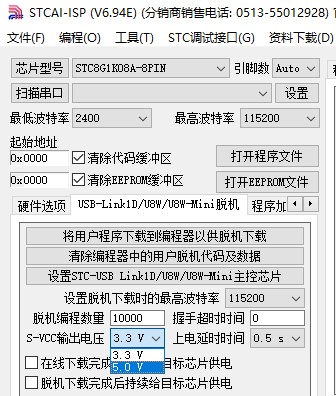

2，根据你系统工作电压是 5V/3.3V选择需要STC-USB Link1D输出的电压

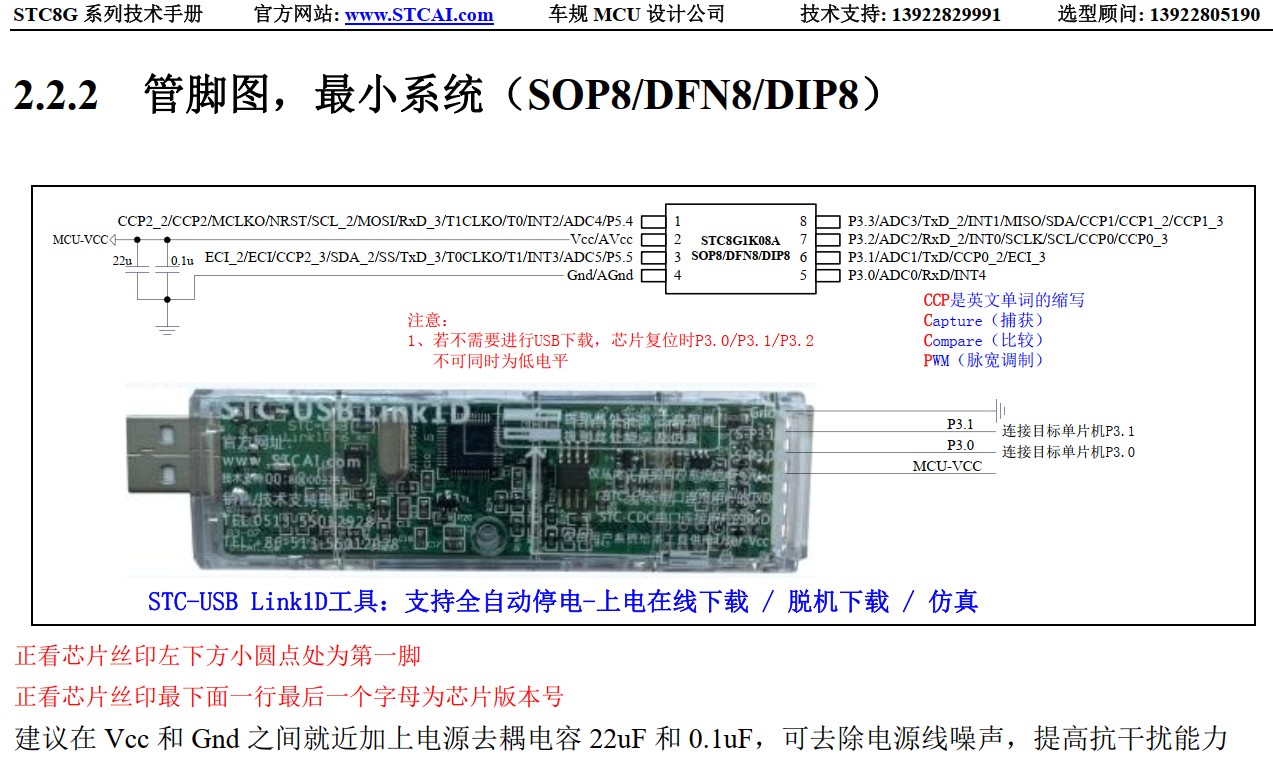

3，按如下原理图测试，也就是重新焊个只有 MCU 和去耦电容的空板

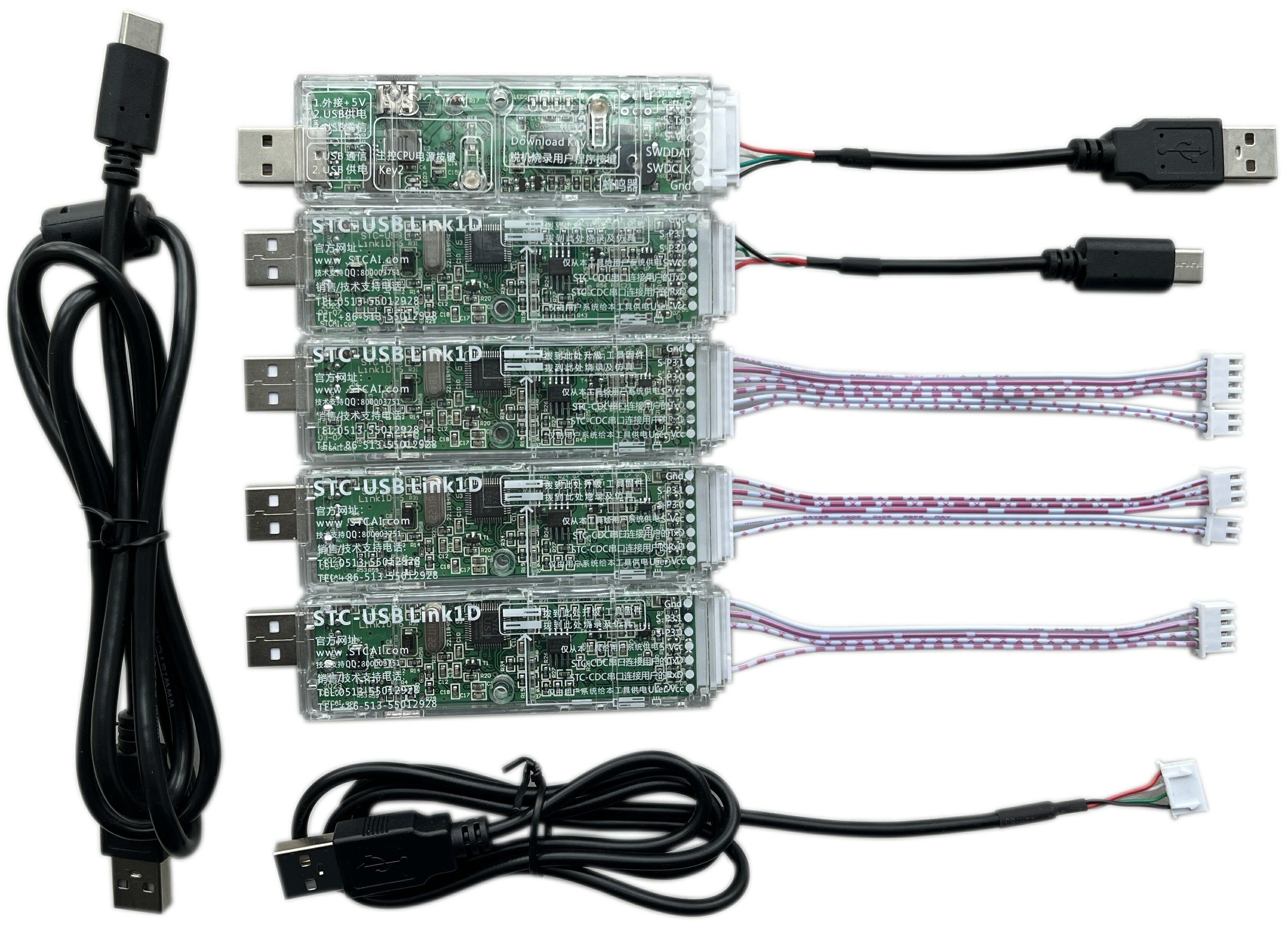

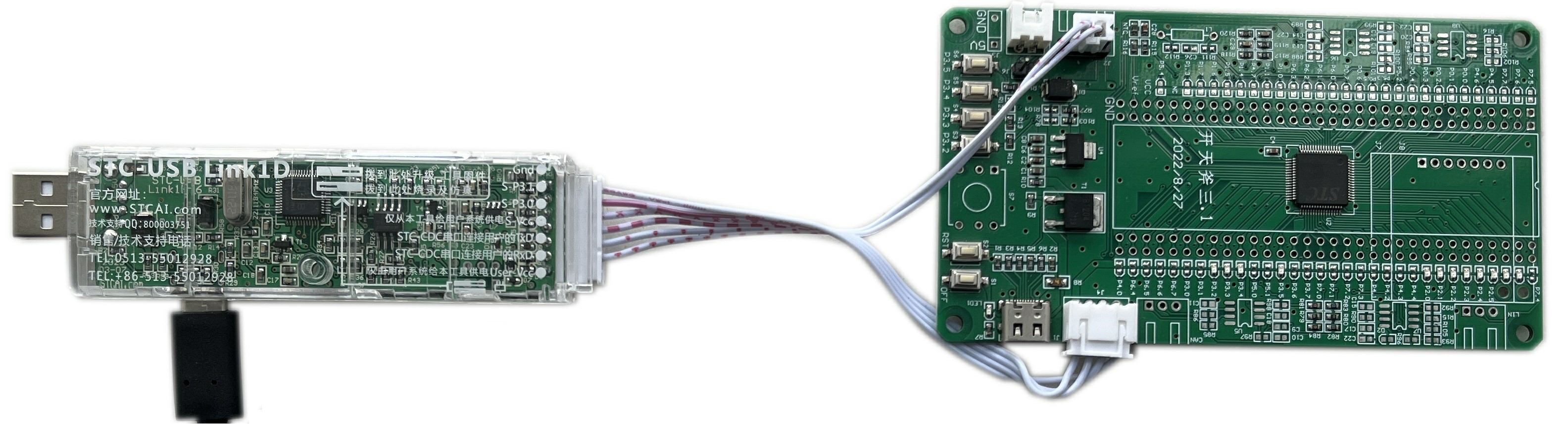

4，用 STC-USB Link1D 的原装线链接



【STC-USB Link1D】 仿真器/全自动烧录器，USB转双串口 的用法介绍 - 老鸟反刍/吐槽，新手乐园，毕业设计 国芯技术交流网站 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

stcmc***

新的mcu会有流水灯程序，是厂家测试io口的，这个mcu不可能有假的，假的成本可能都要1元以上

jw***

复位或者重新上电时串口有00输出

so***

能检测到说明不是假的，顶多翻新的

神***

估计 他 P3.0/P3.1接了影响下载通信的电路，如下拉电阻，如 NPN三极管，如 RS485器件等

lly***

估计下载电路有干扰的元器件或者偏大的电容，我有过类似的经历，把偏大的电容去掉就OK了

BeHa***

经检查，电路里最大的电容是10uF的贴片电容，即原理图上的C3，它与下载电路无关；

P3.0/P3.1连接到TM1637的CLK和DIO针脚；
===估计就这有问题了

拆掉了PCB上的R11，意味着充电电路已从本电路断开了；

新拿一张板，
仅焊接了一个新的MCU时，MCU检测和下载正常。

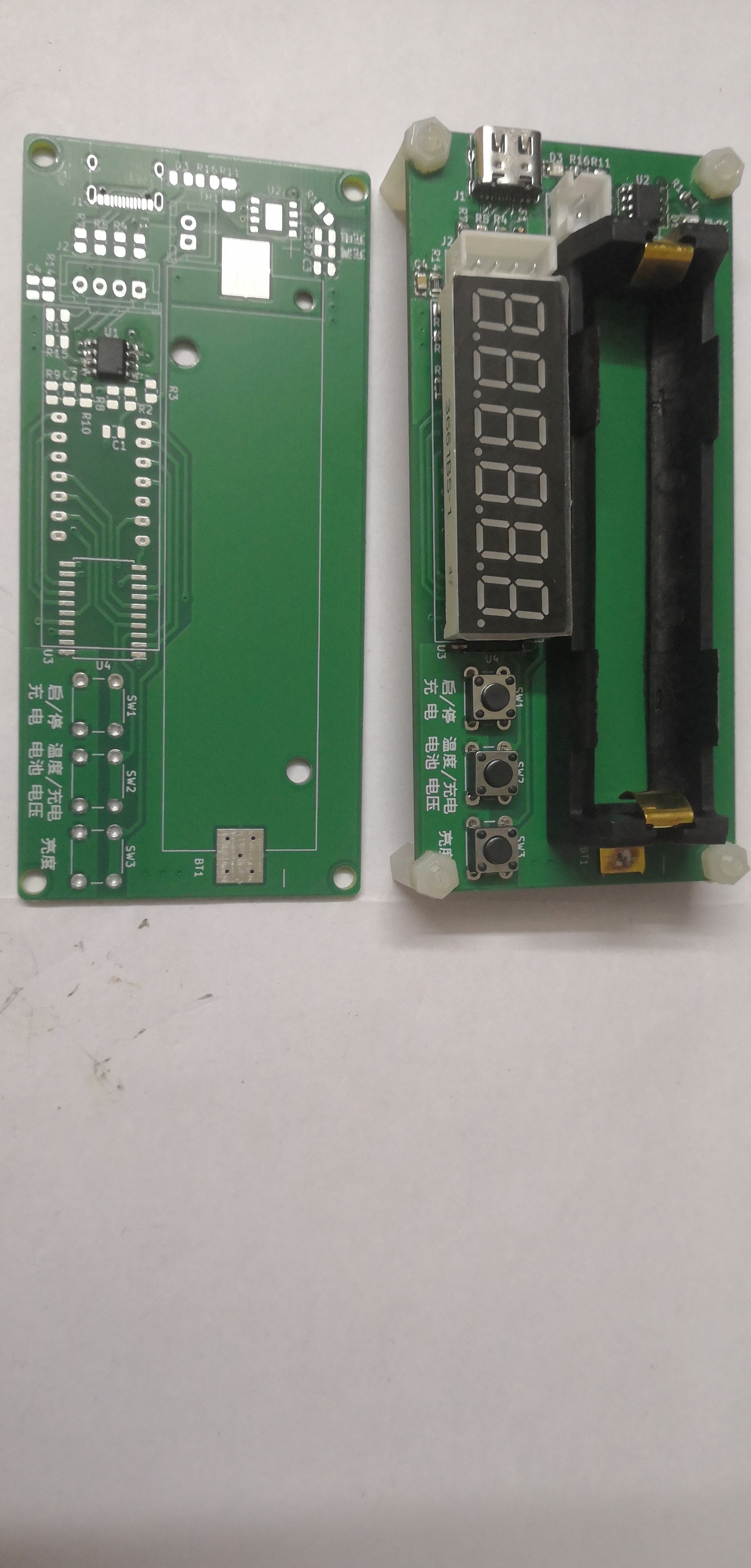

如图中所示，mcu是完全盖在数码管下面的，而且这个数码管是14 pins，拆起来费劲，不太情愿做拆开数码管换mcu的操作。
感谢大家的关注，以下是原理图的PDF和下载时的截图：

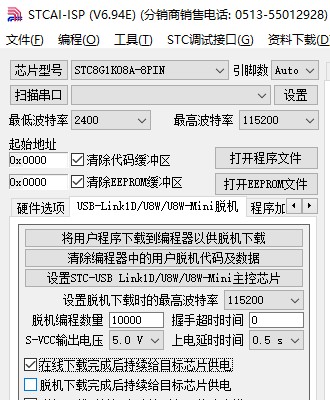

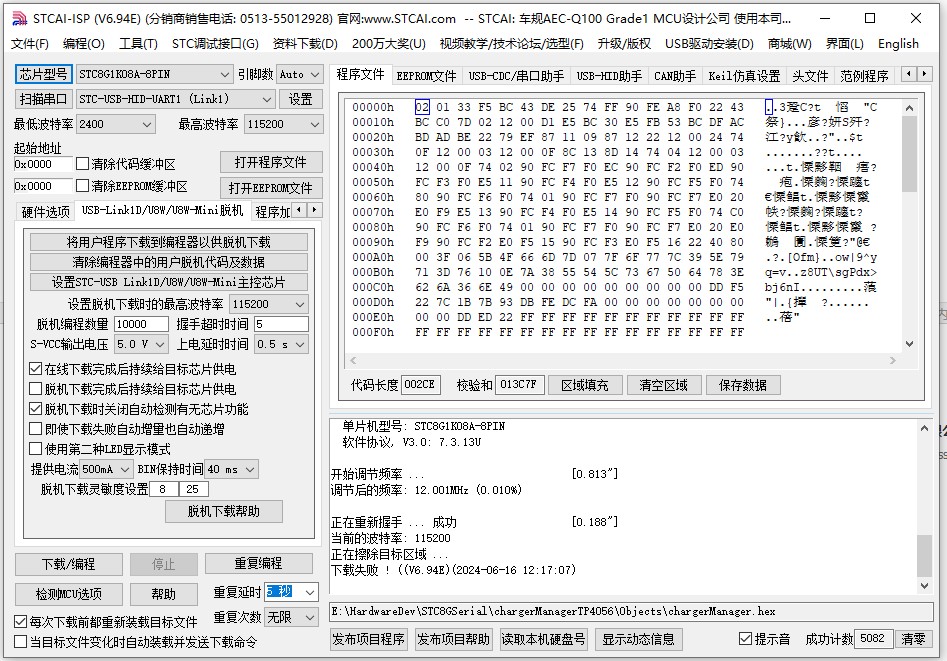

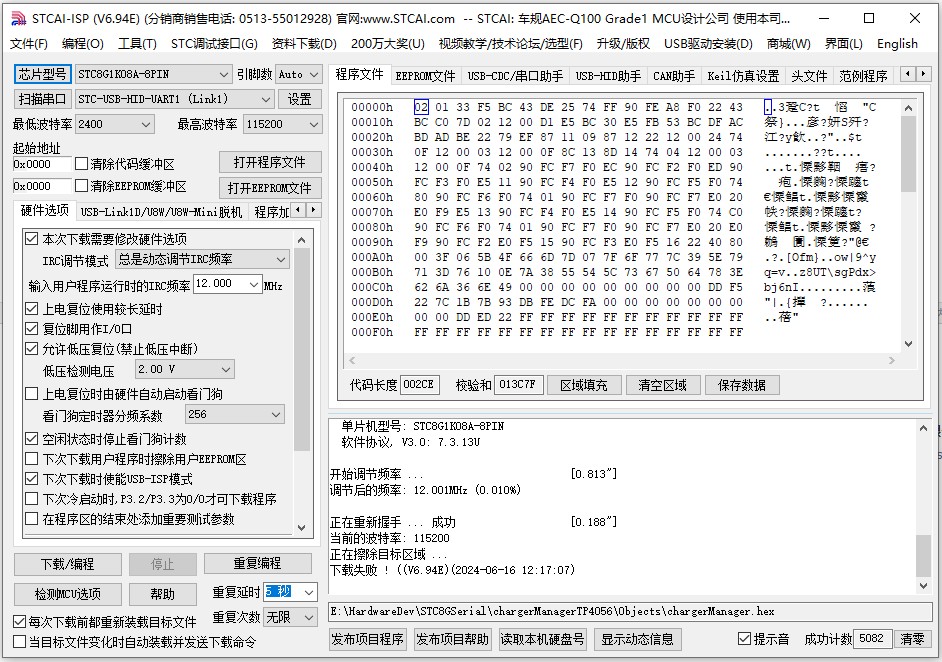

ISP配置截图

不知道怎么肥事，录的视频网页上看全黑屏。可以下载下来看（视频大小5.3MB）。

zha***

新的也就7、8毛一个？？？

网***

P30,P31兼做TM1637芯片的通讯接口.
TM1637通讯口为I2C,他的DIO脚会响应ACK脉冲,
读按键时候也会返回按键数据脉冲,
这样的话烧录过程中,
TM1637会很大概率把DIO脚变成输出状态,
这就会跟单片机烧录数据冲突,导致烧录失败.
这种情况应该修改电路,隔离电路屏蔽TM1637芯片DIO脚的影响,
比如设置烧录跳线开关,或者DIO脚串联合适电阻或二极管
或者其他电路隔离TM1637的影响.
