STC8H读取GPIO口出错

打卡等级：偶尔看看I
打卡总天数：14
最近打卡：2024-06-24 21:55:15

3 主题	5 回帖	79 积分

积分: 79

发表于 2024-6-9 15:29:18 | 显示全部楼层 |阅读模式

最近做个板子用STC8H芯片读取6IO口的状态时出错，搞半天没找到问题，请大神帮我看看

软件采用定时器中断，每秒采集10次，通过串口输出端口状态
硬件部分采用817隔离高压部分，P21-P26口做采集，端口配置成高阻和准双向没有解决问题，输入口并接104电容也无效果

下面附图,请大神分析：

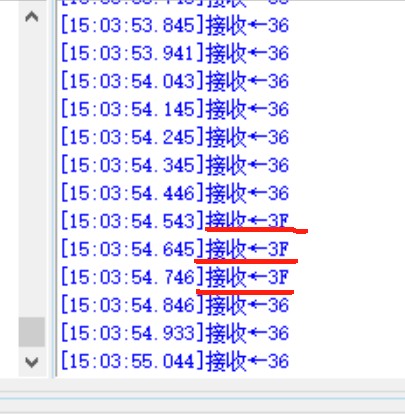

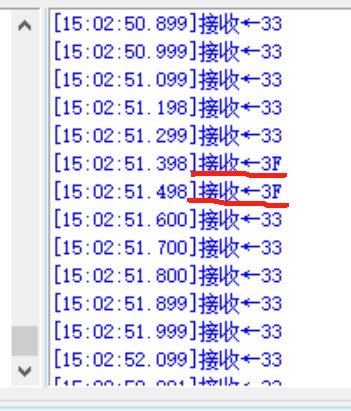

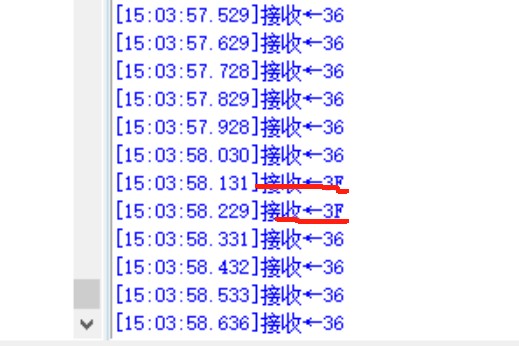

1.串口输出，会出现不明原因的跳变

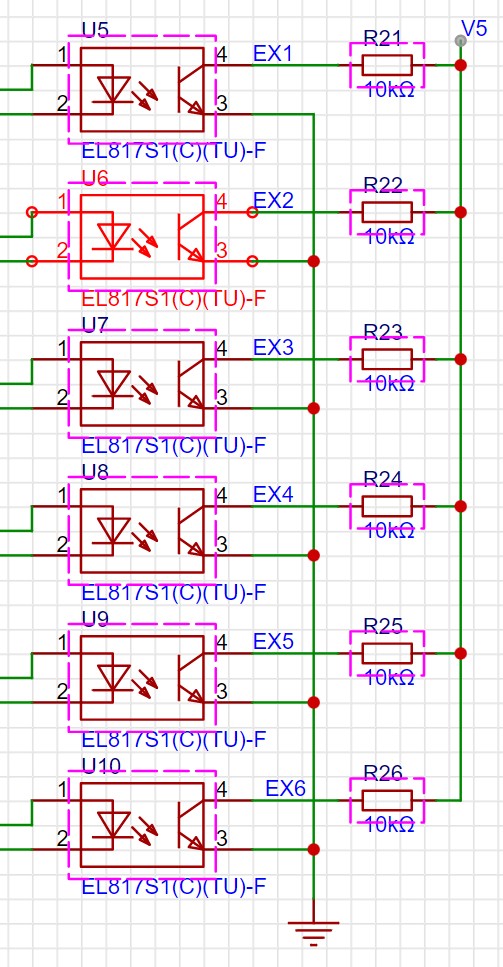

2.硬件原理图

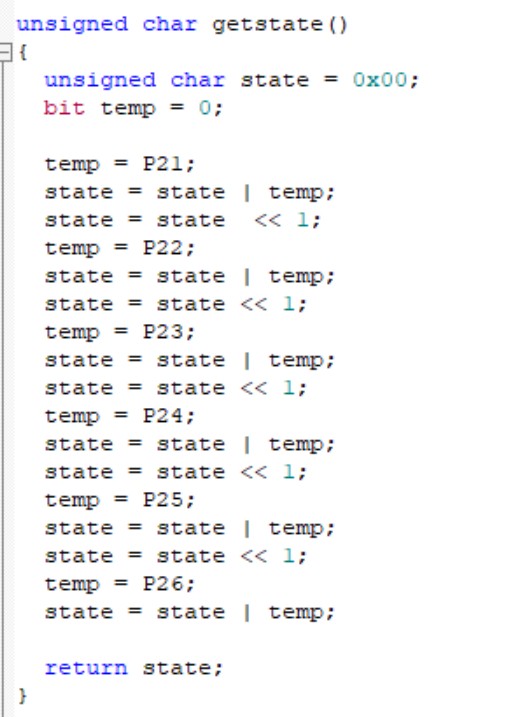

3.读取函数


回复

使用道具举报送花

打卡等级：偶尔看看I
打卡总天数：14
最近打卡：2024-06-24 21:55:15

3 主题	5 回帖	79 积分

积分: 79

发表于 2024-6-11 16:14:54 | 显示全部楼层

有大佬能提供一点思路么

回复支持反对

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：351
最近打卡：2025-06-29 00:53:31

已绑定手机

14 主题	600 回帖	2267 积分

积分: 2267

发表于 2024-6-11 16:46:50 | 显示全部楼层

1. 这个函数在中断里,还是中断外?
2. 不能简洁一点么?
status = (P2 >> 1) & 0x3F;

3. 串口发送在哪里?

微数控非标自动化
STC8C单轴控制器

回复支持反对

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：482
最近打卡：2025-07-01 00:52:47

已绑定手机

19 主题	3233 回帖	5355 积分

积分: 5355

发表于 2024-6-11 17:16:14 来自手机 | 显示全部楼层

为什么不直接读取P2值然后&操作像这样status=P2&0x3f;

回复支持反对

使用道具举报送花

打卡等级：偶尔看看I
打卡总天数：14
最近打卡：2024-06-24 21:55:15

3 主题	5 回帖	79 积分

积分: 79

发表于 2024-6-12 17:00:11 | 显示全部楼层

so*** 发表于 2024-6-11 17:16
为什么不直接读取P2值然后&操作像这样status=P2&0x3f;

因为我实在找不到哪里出的问题程序写了好几种demo 硬件也改了还几次

回复支持反对

使用道具举报送花

打卡等级：偶尔看看I
打卡总天数：14
最近打卡：2024-06-24 21:55:15

3 主题	5 回帖	79 积分

积分: 79

发表于 2024-6-12 17:03:17 | 显示全部楼层

xiangz*** 发表于 2024-6-11 16:46
1. 这个函数在中断里,还是中断外?
2. 不能简洁一点么?
status = (P2 >> 1) & 0x3F;

time0中断里调用这个函数，中断频率50Hz
串口发送就是把这个state发送到UART0

回复支持反对

使用道具举报送花

打卡等级：初来乍到
打卡总天数：8
最近打卡：2025-06-03 11:49:33

26 主题	168 回帖	1259 积分

积分: 1259

发表于 2024-6-12 18:56:09 | 显示全部楼层

先简单排查一下，EX1-EX6手动固定状态，读取看是否还有这种情况

回复支持反对

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：351
最近打卡：2025-06-29 00:53:31

已绑定手机

14 主题	600 回帖	2267 积分

积分: 2267

发表于 2024-6-13 14:50:48 | 显示全部楼层

测试一下串口直接送P2,长时间观察看看

微数控非标自动化
STC8C单轴控制器

回复支持反对

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：294
最近打卡：2025-03-06 09:25:41

8 主题	318 回帖	1837 积分

积分: 1837

发表于 2024-6-19 21:06:24 | 显示全部楼层

波特率多少？晶振设了多少？

回复支持反对

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：294
最近打卡：2025-03-06 09:25:41

8 主题	318 回帖	1837 积分

积分: 1837

发表于 2024-6-19 21:06:46 | 显示全部楼层

波特率多少？晶振设了多少？
