布丁橘长stc32视频教程学习记录贴

qike***

没事就看几集  看完申请个试验箱。。。

so***

慢慢来，先申请开发板慢慢会有实验箱的

zha***

还没开始？？

qike***

第0期：STC32G12K128系列视频更新规划

这一期没啥知识，就是告诉了视频的计划和代码下载需要在stc官方

qike***

第1期：Keil设置&代码烧录方法

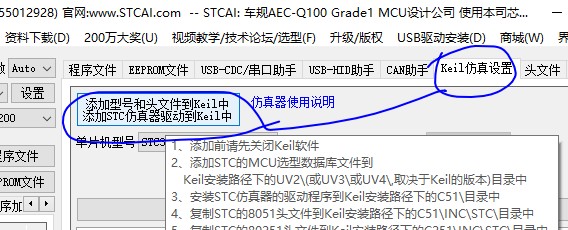

1.下载好keil软件，需要先导入stc单片机型号




2.右键可以自动添加头文件，第一次用，感觉好高级

但是需要下载好头文件  可以放到keil安装目录 也可以放到工程文件夹根目录或者建个文件夹

3.

#include <STC32G.H>

sbit P20 = P2^0;

void main(void)
{
        P2M1 = 0X00;
        P2M0 = 0X00;

        while(1)
        {
                P20 = 0; //因为默认输出高电平
        }
}
复制代码

so***

头文件里面已经定义P20=P2^0没必要再次定义

qike***

第2期：IO模式&点亮共阴极LED


STC32单片机的IO口有四种模式：准双向口模式，推挽模式高阻输入以及开漏输出

准双向口模式既可以输出高低电平也可以读取外部状态

IO口内部结构：由输出电路和输入电路两部分组成
输出电路对外部输出高电频或低电频
输入电路用于读取IO口外部状态

推挽输出模式：同样既可以输出高低电瓶，也可以读取外部状态
输出高电瓶时，它有更大的驱动电流
推完输出模式时，IO口内部只有一个墙，上拉晶体管高电瓶对外输出电流，电流可达20毫安

高阻输入模式：只能读取外部状态
常用于读取模拟量数据，IO口在高阻输入模式时，电压是不确定的，它可能是任意值

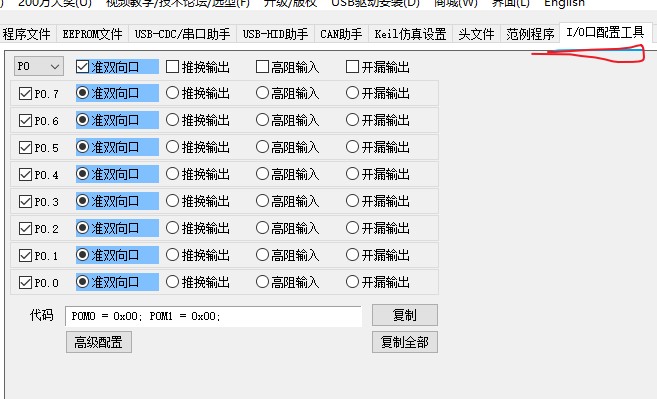

为什么要设置IO口模式？
STC32单片机上电后，除P30和P31以外
所有的IO口默认设置为高组输入模式
而驱动供应级LED的话，就需要使用准双向口模式或推挽输出模式

qike***

so*** 发表于 2024-6-9 14:08
头文件里面已经定义P20=P2^0没必要再次定义

对头   多谢老哥

qike***

第3期：#define和typedef用法和区别


define是预处理指令：主要是在预处理的时候，对字符串进行字符串替换
#define led  0x33
等同于led等于0x33
这样代码的可读性就会更高

typedef是c语言的关键字：作用是为已有的数据类型定义一个新的名字
typedef unsigned char    u8
写代码的时候，直接用u8 代替 unsigned char
代码就可以简化很多

qike***

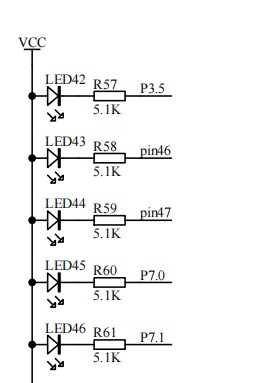

第4期：点亮共阳极LED


用STC32点亮共阳极LED，大致分为两个步骤
第一步设置IO口模式。
第二步IO口输出。


如果要点亮某一个LED？
可以P20等于0，点亮P2.0对应的LED
P21等于0，点亮P2.1对应的LED
如果要点亮P0口对应的8个LED，可以直接PR等于0X00


为了提高代码的可读性，对点亮和熄灭两个状态，用on和off来表示
那么想要点亮LED1，就可以写成LED1等于on，熄灭LED1就可以写成LED1等于off


因为是低电平点亮共阳极LED，io口的模式，既可以选择准双向口模式，也可以选择推挽输出模式，这两个模式输出低电瓶时，都可以吸收20毫安的电流
