STC8H+FLASH播放语音片段：鸡🐔乐盒

_NC*** · 发表于 2024-6-7 00:35:51

这个只是作为一个卡东欧上的demo。
实际需要播放语音段的应用中（语音报时，语音电子称，电子门铃等等），仅需STC8H和FLASH（＜2RMB）即可整体作为语音模块使用。
串口/GPIO触发播放，并可Boot到USBMSC里下载音频，直接对线传统otp语音ic👍
缺点：只能播放8bit 22khz及一下的wav

_NC*** · 发表于 2024-6-7 00:37:15

_NC*** · 发表于 2024-6-7 01:09:33

本帖最后由 _NCY_ 于 2024-6-8 22:05 编辑

卡东欧V1.0的硬件电路 BootLoader和App (包括WavPlayer BadAppleTest和这个KunBox ) 全部开源

BoradCadio.zip (11.75 MB, 下载次数: 105)

_NC*** · 发表于 2024-6-7 01:21:42

本帖最后由 _NCY_ 于 2024-6-8 07:53 编辑

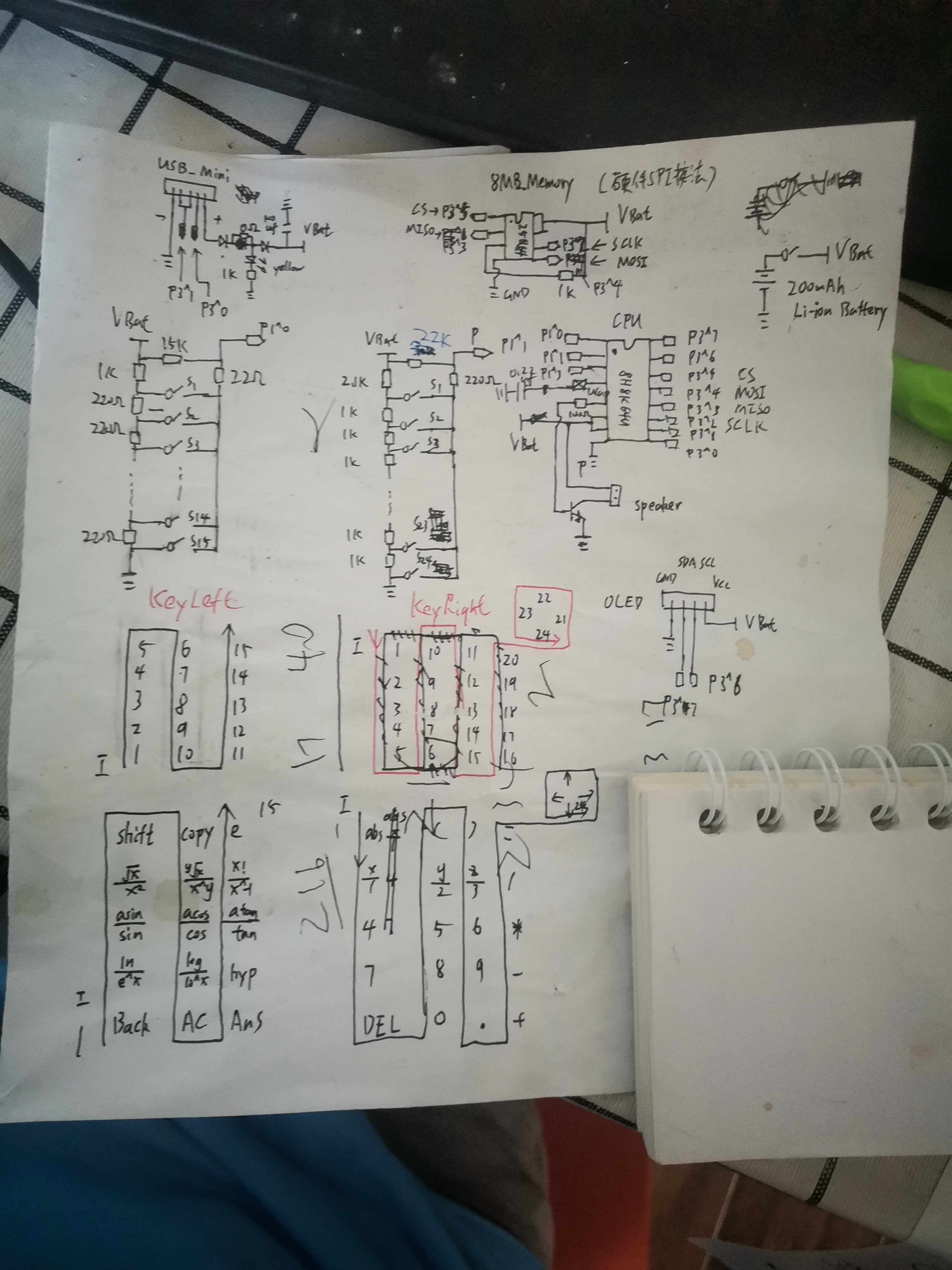

硬件部分，应该没问题因为已经照着图又做出一个了

电路照这个来，ADC部分代码就不用改了

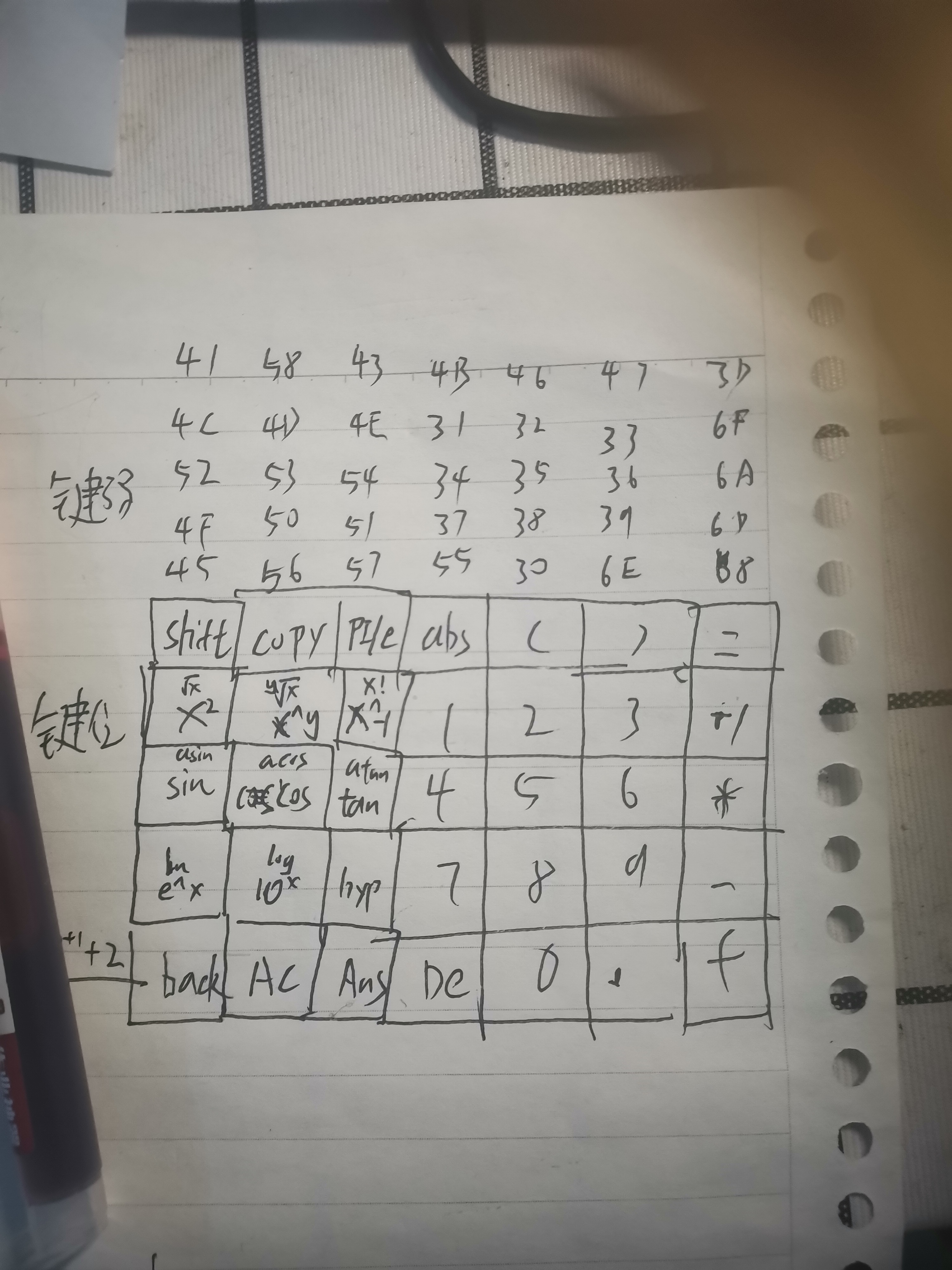

键码表：

注意：
1：右下角那个是6B，不是68！
2；上下左右键分别是44h 49h 48h 49h，图上忘写了。。。（下载按钮直连P3.2，没有键码）

_NC*** · 发表于 2024-6-7 01:23:13

_NCY_ 发表于 2024-6-7 01:21
硬件部分，应该没问题因为已经照着图又做出一个了
电路照这个来，ADC部分代码就不用改了
键码表：

细心的同志不难发现，这个键码就是STC科学计算器虚拟键盘里配置文件里的键码！

_NC*** · 发表于 2024-6-7 01:25:16

坤坤语音资源（辛辛苦苦地手工录制，裁剪，，，）

鸡乐盒音频资源.zip (1.8 MB, 下载次数: 95)

so*** · 发表于 2024-6-7 06:28:45

这个蛮好玩的

21cns*** · 发表于 2024-6-7 08:33:54

挺有意思，三极管改成8002功放芯片是不是能把声音弄大一些？

_NC*** · 发表于 2024-6-7 09:42:19

21cnsound 发表于 2024-6-7 08:33
挺有意思，三极管改成8002功放芯片是不是能把声音弄大一些？

应该可以。主要声音是电脑录的确是比较小

wangxi*** · 发表于 2024-6-7 09:59:03

厉害，这是个高手
