PWM4N单独使用时占空比如何计算?

[复制链接]
  • 打卡等级:以坛为家II
  • 打卡总天数:528
  • 最近打卡:2025-08-24 11:06:59

11

主题

74

回帖

358

积分

中级会员

积分
358
发表于 2024-6-6 23:55:25 | 显示全部楼层 |阅读模式
PWM1N单独使用时占空比如何计算?

STC8H4K64TL单片机12M主频,PWM4N单独使用,需要20KHZ频率,40%,80%占空比怎么设置?下面设置对吗?还有PWM4N单独使用与PWM4P单独使用有什么区别?

    PWMA_ARR = 599;    //设置PWMA周期时间,周期=ARR+1=600,12M主频,20khz频率
    PWMA_CCR4 = 239;   //设置占空比时间,PWM%=(CCRn+1)/(ARR+1)=40%

// PWMA_CCR4 = 479;   //设置占空比时间,PWM%=(CCRn+1)/(ARR+1)=80%

回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:498
  • 最近打卡:2025-08-23 08:57:24
已绑定手机

45

主题

2172

回帖

7590

积分

论坛元老

积分
7590
发表于 2024-6-7 09:34:39 | 显示全部楼层

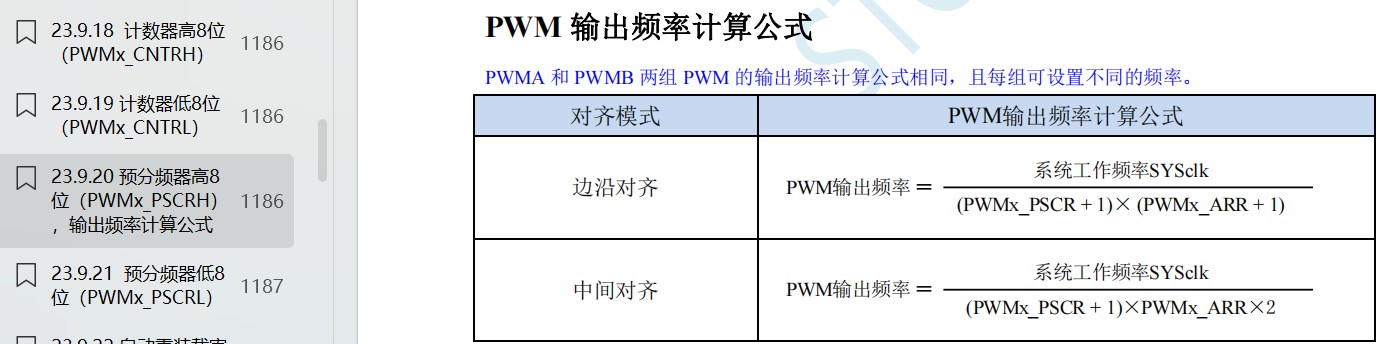

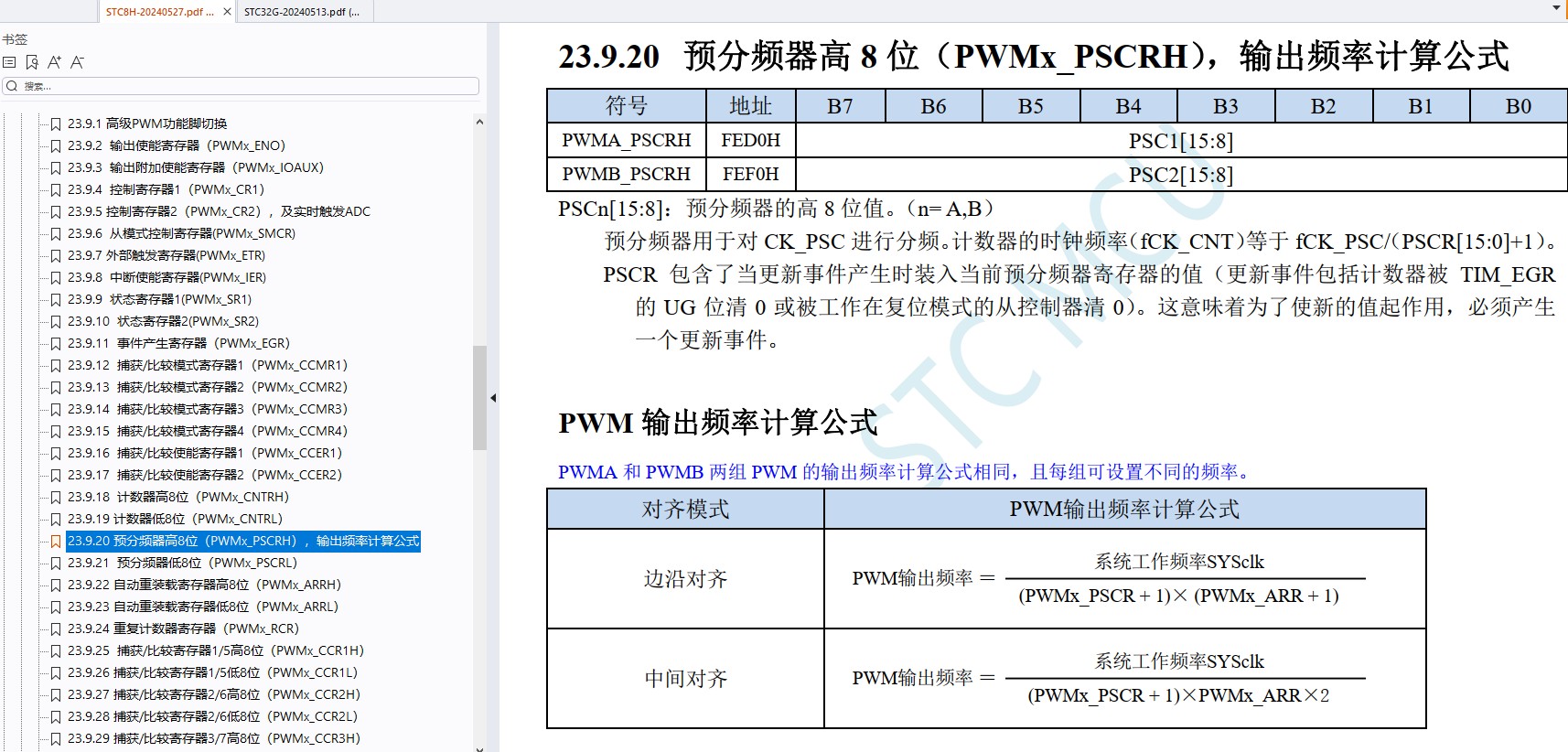

周期计算可参考规格书里的公式,都没什么问题:
PWM4N单独使用与PWM4P单独使用,输出是相同的,捕获输入则只能使用 P 口。
回复

使用道具 举报 送花

  • 打卡等级:常住居民III
  • 打卡总天数:161
  • 最近打卡:2025-08-23 08:11:44

775

主题

1万

回帖

1万

积分

管理员

积分
18735
发表于 2024-6-9 09:49:45 | 显示全部楼层
回复
