RS485通信问题。

网***

有条件的话,示波器看下总线上的通讯波形,容易分析问题点

蓝***

C34和C35的电容太大了

dayb***

R46，R48换成更大的，

so***

低波特率正常，高就不正常了？

nw***

soma 发表于 2024-6-3 11:35
低波特率正常，高就不正常了？

波特率是9600的时候可以

神***

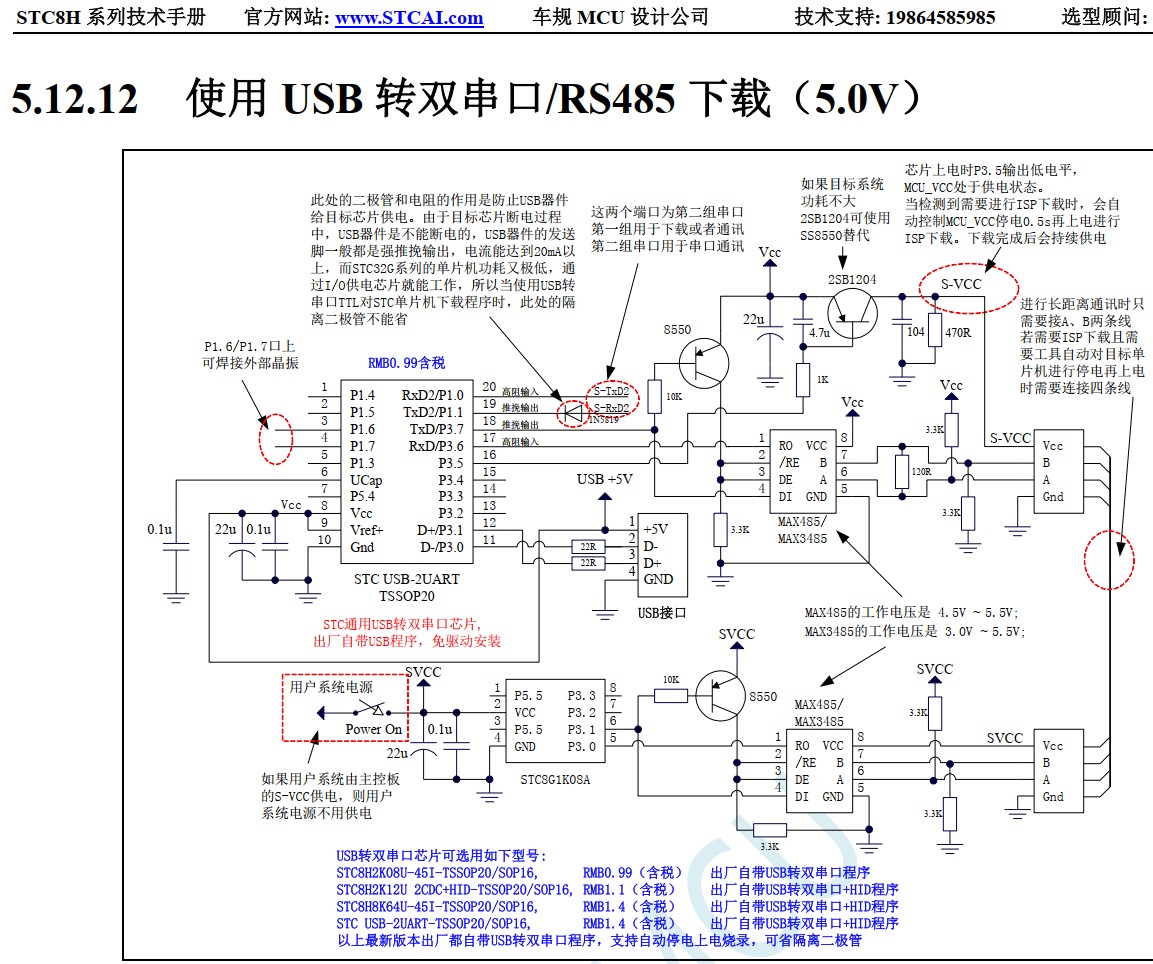

下图，RS485自动收发切换，
据说最高波特率也就 38400附件，115200不一定稳



楼主的 A/B 线上还一堆看不懂的电容/电感，
RS485速度上不去，正常

李***

去掉方向的三极管再试

梁***

RE/DE可以用IO串联一个510R电阻直接驱动，不需要三极管。
示波器看一下波形。485是一个硬件电流驱动器，速度足够的，一般都超过115200的波特率。

晓***

我在你的另一个帖里面说了，不要把MAX13487EESA+当MAX485用，因为MAX13487EESA+的3脚是关断功能，拉低就进入睡眠了，收发均被禁止，你把MAX13487EESA+的3脚固定接到VCC上即可解决问题。

nw***

晓飛飛 发表于 2024-6-3 14:34
我在你的另一个帖里面说了，不要把MAX13487EESA+当MAX485用，因为MAX13487EESA+的3脚是关断功能，拉低就进 ...

实际就是通过电阻接VCC，三极管没有焊。
