刚画了个最小stc32系统（TSSOP20）

zha*** · 发表于 2024-5-31 21:37:33

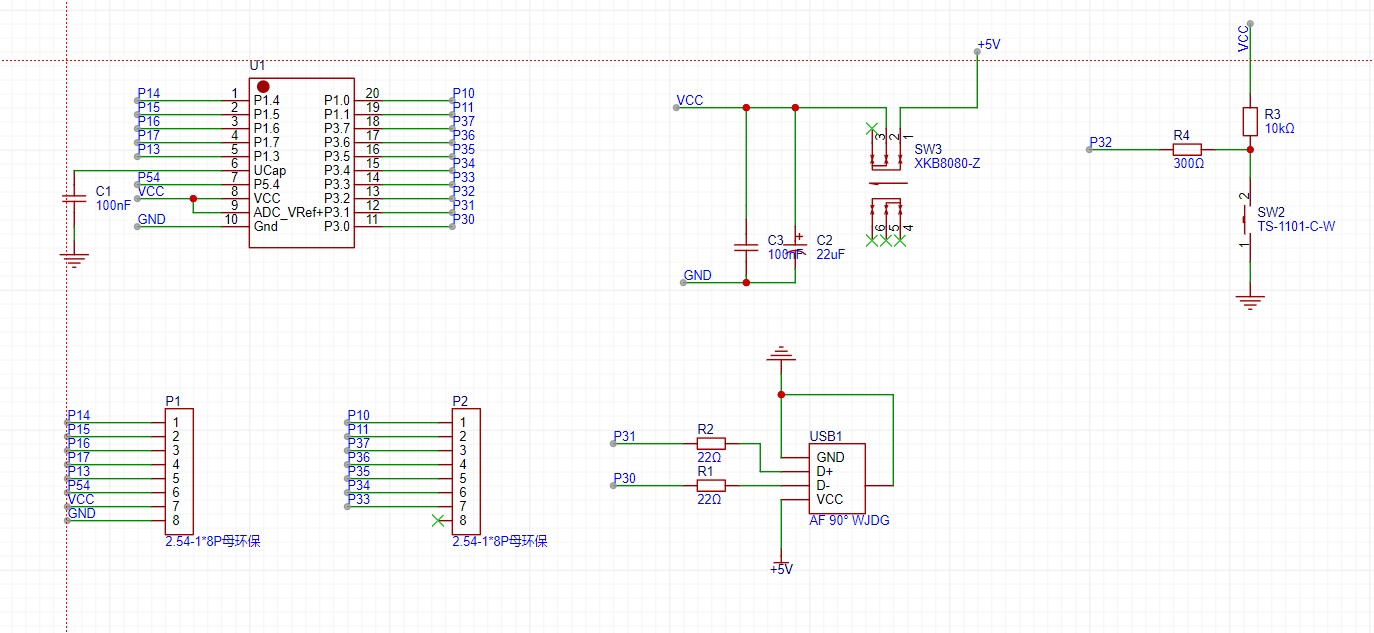

刚学画了个stc32最小系统（TSSOP20）

谁去验证下？？？？{:5_278:}


有大佬没看看行不给提个意见

stc32 20脚最小板.zip (602.67 KB, 下载次数: 63)

晓*** · 发表于 2024-5-31 21:51:36

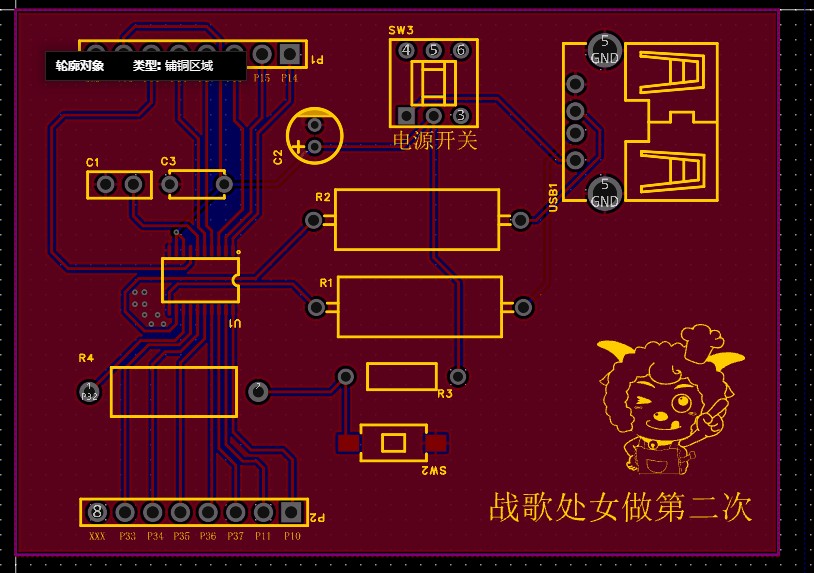

很简单，没啥问题，P2的8脚也接个GND呗，空着干啥，利用起来啊，另外USB座子尽量用小点的，靠边放，放中间数据线插不上去，电阻用规格一样的，有大有小不好看。
另外，那行文字实在不雅

so*** · 发表于 2024-5-31 22:11:47

本帖最后由 soma 于 2024-5-31 22:13 编辑

加个1117然后5伏和3.3伏可自选

晓*** · 发表于 2024-5-31 23:04:29

本帖最后由晓飛飛于 2024-5-31 23:05 编辑

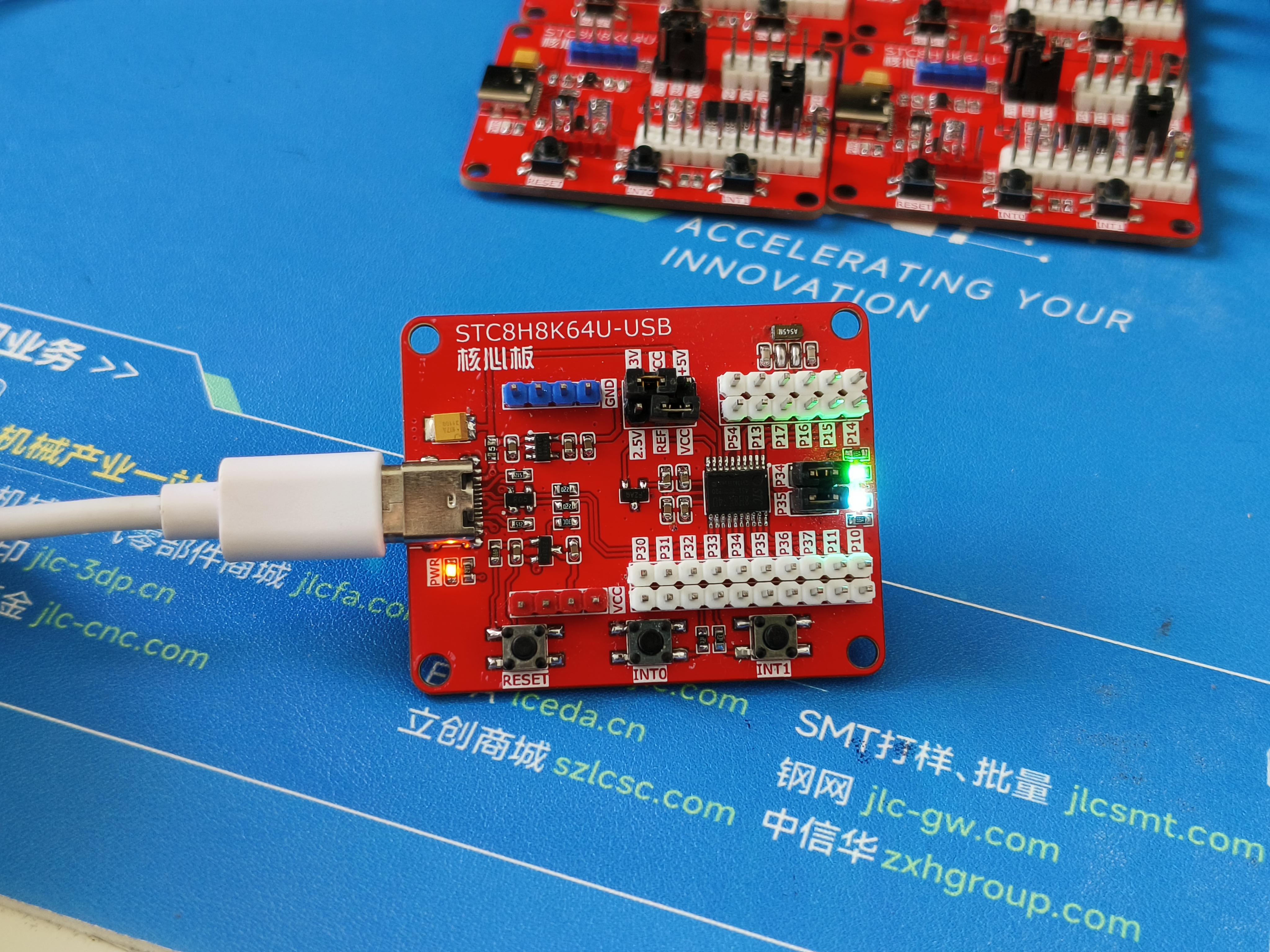

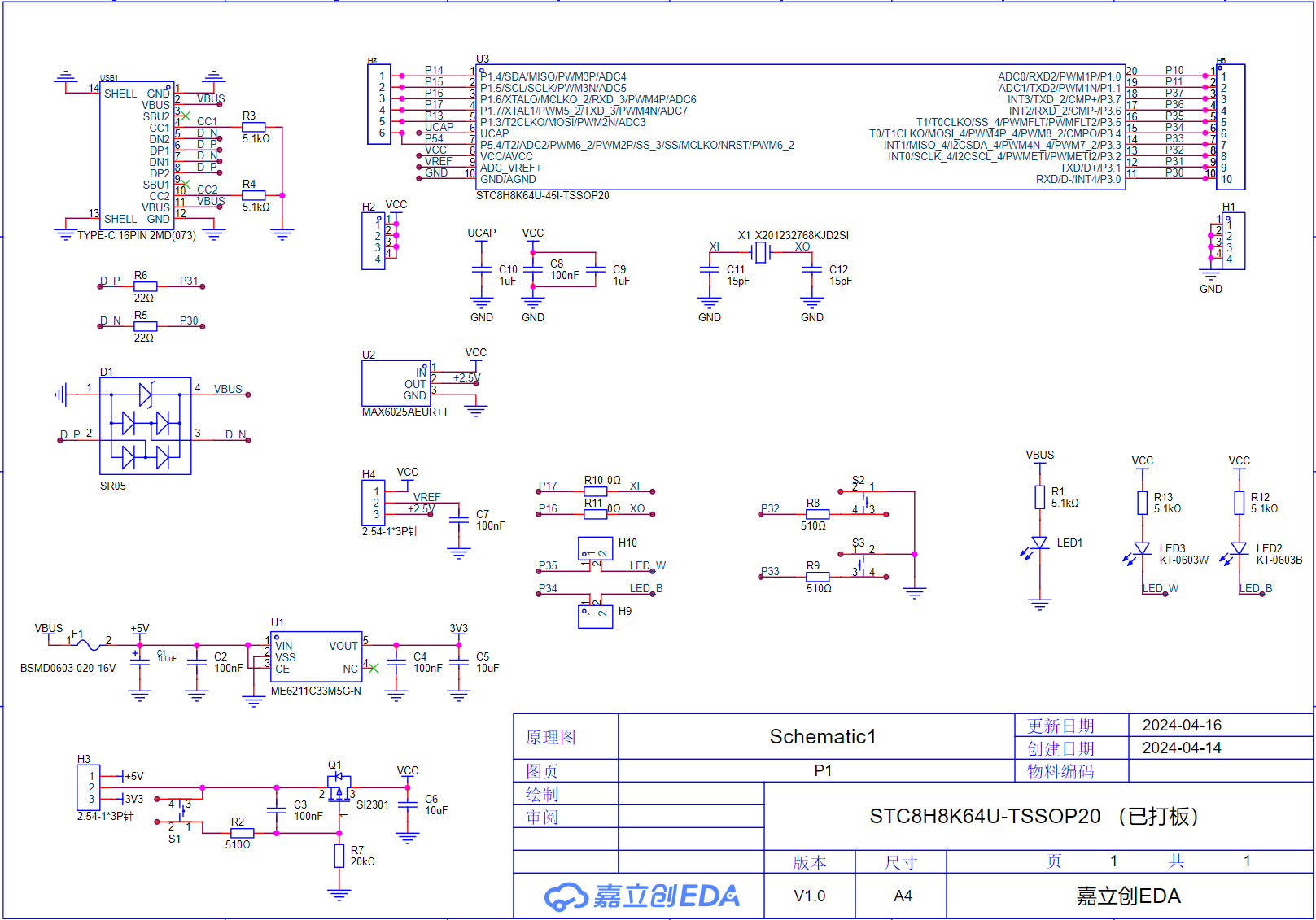

我给你个轻奢版的小系统设计原理，请参考一下。是可以PIN to PIN兼容STC32G12K128-TSSOP20的


zha*** · 发表于 2024-6-1 05:57:34

so*** 发表于 2024-5-31 22:11
加个1117然后5伏和3.3伏可自选

这个可以我去引个3.3v 再给8266 留个空

zha*** · 发表于 2024-6-1 05:58:14

晓*** 发表于 2024-5-31 23:04
我给你个轻奢版的小系统设计原理，请参考一下。是可以PIN to PIN兼容STC32G12K128-TSSOP20的

学习学习

so*** · 发表于 2024-6-1 08:56:58

晓飛飛发表于 2024-5-31 23:04
我给你个轻奢版的小系统设计原理，请参考一下。是可以PIN to PIN兼容STC32G12K128-TSSOP20的

这个32768和参比电压都有。可以做更多事

小涵*** · 发表于 2024-6-1 10:28:22

晓*** 发表于 2024-5-31 23:04
我给你个轻奢版的小系统设计原理，请参考一下。是可以PIN to PIN兼容STC32G12K128-TSSOP20的

你这个做的挺漂亮

大哲*** · 发表于 2024-6-1 10:45:10

晓飛飛发表于 2024-5-31 23:04
我给你个轻奢版的小系统设计原理，请参考一下。是可以PIN to PIN兼容STC32G12K128-TSSOP20的

我靠我知道你是谁了🤣，我发现我小红书还评论过你，难怪我看这个板子这么熟悉，真好看呀

jw*** · 发表于 2024-6-1 11:19:56

为啥用不一样的电阻封装？
