真12位ADC, 热敏电阻/NTC 测温 视频教程

神***

真12位ADC, 热敏电阻/NTC 测温 《STC32位8051单片机原理及C语言程序设计 视频教程》，第19集上线


https://www.stcaimcu.com/forum.php?mod=viewthread&tid=323

iop78***

这个例程vref好像是2.5v，我
现在vref是vcc，请问那个adc表的数值应该怎么得到哦

iop78***

顶一顶，看看有没有大佬能提供一下对应数值

梁***

iop78*** 发表于 2023-6-4 02:50
这个例程vref好像是2.5v，我
现在vref是vcc，请问那个adc表的数值应该怎么得到哦 ...

只要NTC供电来自ADC的AV_REF，REF的电压从2.5V~VCC，ADC值都一样，不会影响精度。

huh***

ntc的程序在哪里 ，借鉴的

qepu***

梁工 发表于 2023-8-1 14:35
只要NTC供电来自ADC的AV_REF，REF的电压从2.5V~VCC，ADC值都一样，不会影响精度。 ...

一个是0~2.5。一个是2.5~5。怎么可能会一样呢？

angm***

huh*** 发表于 2023-11-30 19:30
ntc的程序在哪里 ，借鉴的

这个是主程序。

#include "COMM/stc.h"                //调用头文件
#include "COMM/usb.h"
#include "seg_led.h"
#include "key.h"
#include "beep.h"
#include "tim0.h"
#include "exit.h"
#include "adc.h"
#include "ntc.h"


#define MAIN_Fosc 24000000UL        //定义主时钟

char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";

bit  TIM_10MS_Flag;                        //10ms的标志位
u16 Tme_CountDown = 0;                //全局变量

bit RUN_STATE = 0;                //0：正常运行  1：参数设置
u8 S_HOUR = 0;
u8 S_MINUTE = 0;
u8 S_SECOND = 0;

void sys_init();        //函数声明
void delay_ms(u16 ms);        //unsigned int

void TIME_SET_Second(void)
{
        S_SECOND ++;
        if( S_SECOND>60 )
        {
                S_SECOND = 0;
                S_MINUTE++;
        }
}
void main()                                        //程序开始运行的入口
{
        int TEMP_VAL;
        int count = 0;

        sys_init();                                //USB功能+IO口初始化
        usb_init();                                //usb库初始化

        delay_ms(500);
        Timer0_Init();                        //定时器0初始化
        ADC_Init();

        P1M0 = 0x00; P1M1 = 0x08;


        EA = 1;                                        //CPU开放中断，打开总中断。

        while(1)                //死循环
        {
                delay_ms(2);
                if( DeviceState != DEVSTATE_CONFIGURED )         //
                        continue;
                if( bUsbOutReady )
                {
                        usb_OUT_done();


                        printf("当前温度：%d\r\n",TEMP_VAL);
                }

                if( TIM_10MS_Flag==1 )                                                                        //如果10ms到了
                {
                        TIM_10MS_Flag = 0;                                                                        //清空标志位

                        count++;
                        if( count>=30 )
                        {
                                count = 0;

                                TEMP_VAL = Temp_Cal(ADC_Read(3));

                                SEG0 = TEMP_VAL/1000%10;
                                SEG1 = TEMP_VAL/100%10;
                                SEG2 = TEMP_VAL/10%10 +10;
                                SEG3 = TEMP_VAL/1%10;
                        }

                }

        }
}

void Timer0_Isr(void) interrupt 1
{
        static timcount = 0;

        SEG_LED_Show();                        //数码管刷新的

        timcount++;                                //1ms+1
        if( timcount>=10 )                //如果这个变量大于等于10,10ms计数到达
        {
                timcount = 0;
                TIM_10MS_Flag = 1;        //10ms时间到了
        }
}


void sys_init()                //函数定义
{
    WTST = 0;  //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
    EAXFR = 1; //扩展寄存器(XFR)访问使能
    CKCON = 0; //提高访问XRAM速度

        P0M1 = 0x00;   P0M0 = 0x00;   //设置为准双向口
    P1M1 = 0x00;   P1M0 = 0x00;   //设置为准双向口
    P2M1 = 0x00;   P2M0 = 0x00;   //设置为准双向口
    P3M1 = 0x00;   P3M0 = 0x00;   //设置为准双向口
    P4M1 = 0x00;   P4M0 = 0x00;   //设置为准双向口
    P5M1 = 0x00;   P5M0 = 0x00;   //设置为准双向口
    P6M1 = 0x00;   P6M0 = 0x00;   //设置为准双向口
    P7M1 = 0x00;   P7M0 = 0x00;   //设置为准双向口

    P3M0 = 0x00;
    P3M1 = 0x00;

    P3M0 &= ~0x03;
    P3M1 |= 0x03;

    //设置USB使用的时钟源
    IRC48MCR = 0x80;    //使能内部48M高速IRC
    while (!(IRC48MCR & 0x01));  //等待时钟稳定

    USBCLK = 0x00;        //使用CDC功能需要使用这两行，HID功能禁用这两行。
    USBCON = 0x90;
}


void delay_ms(u16 ms)        //unsigned int
{
        u16 i;
        do
        {
                i = MAIN_Fosc/6000;
                while(--i);
        }while(--ms);
}
复制代码

15.NTC温度采集.zip
15.NTC温度采集.zip

梁***

qepu*** 发表于 2024-3-26 10:48
一个是0~2.5。一个是2.5~5。怎么可能会一样呢？

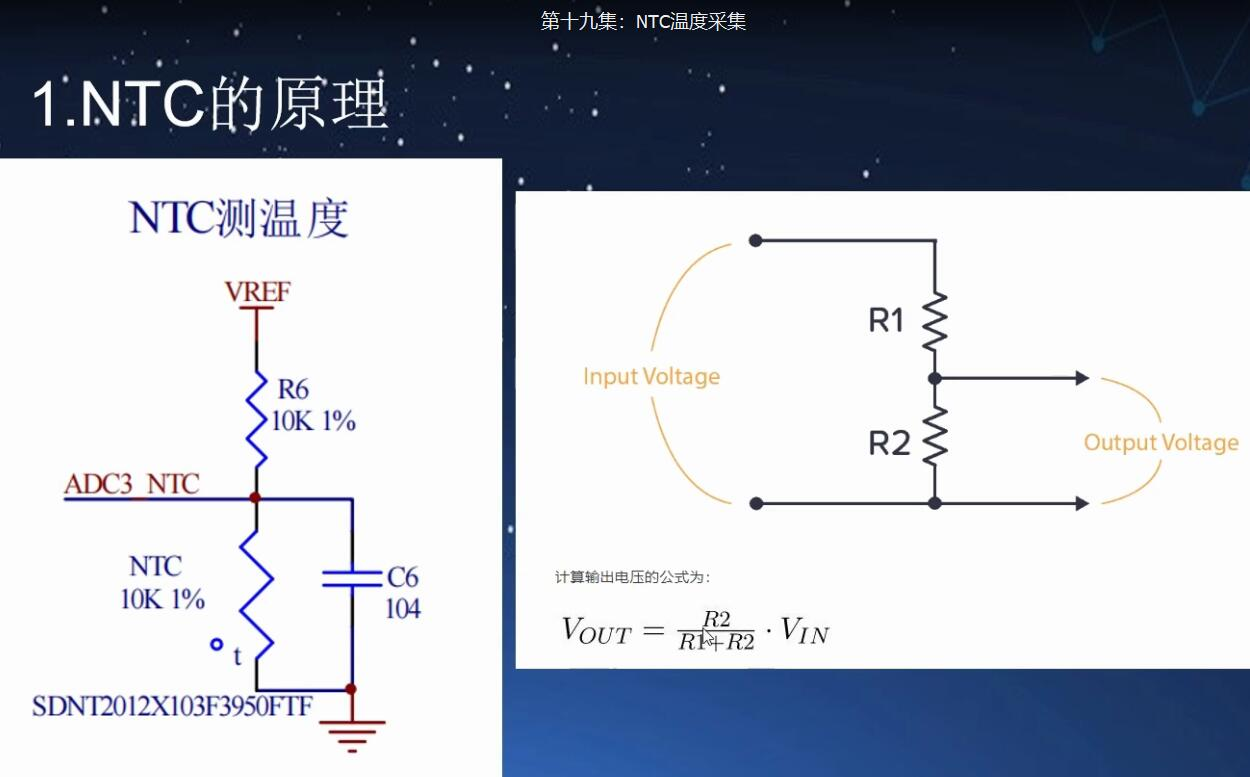

假设，某个温度下NTC阻值为2.5K，串联10K电阻到AVREF，则输出电压为  AVREF*2.5/(10+2.5)
= 0.2*AVREF， AVREF从2.5~5V都是这个比值，而ADC的值就是一样的：4096*0.2*AVREF/AVREF = 819。STC官方的例子直接下载就可以测试，并不难，你调整AVREF会发现，温度值不变的。

您认为不一样，请您给出不一样的计算结果。

胡冰***

梁*** 发表于 2024-3-26 11:49
假设，某个温度下NTC阻值为2.5K，串联10K电阻到AVREF，则输出电压为  AVREF*2.5/(10+2.5)
= 0.2*AVREF ...

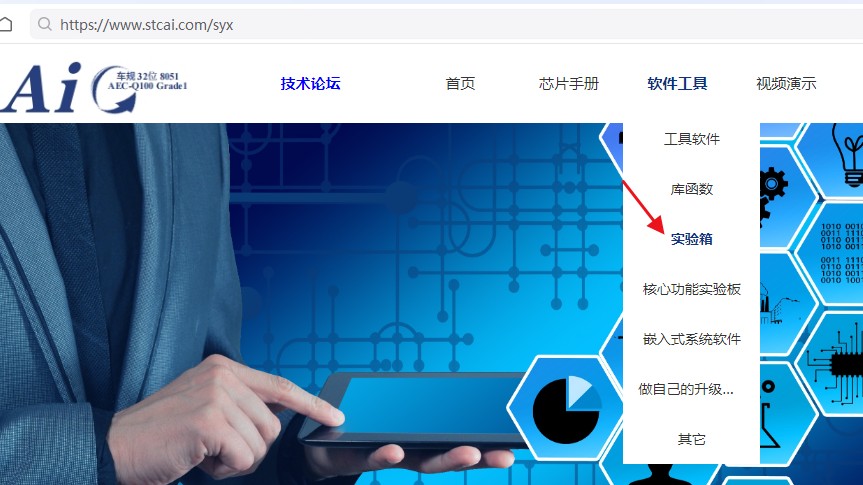

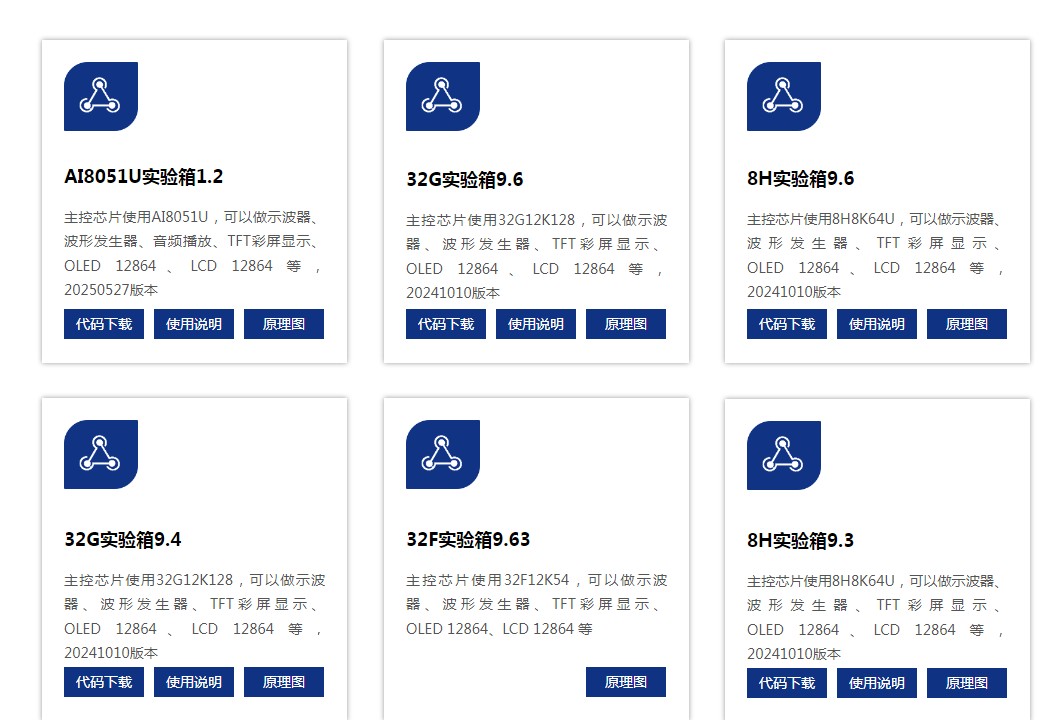

''STC官方的例子直接下载就可以测试'"你好，请问这个例子在哪儿，有没有高手讲解一下，这个例子，谢谢

梁***

胡冰*** 发表于 2025-6-2 08:09
''STC官方的例子直接下载就可以测试'"你好，请问这个例子在哪儿，有没有高手讲解一下，这个例子，谢谢
...
