STC8H4K32TL触摸按键问题

DGWJL***

我用了STC8H4K32TL的4个触摸按键，移植的是论坛下载的“16个触摸按键16个灯-8个共阴-8个共阳数码管显示”里的驱动程序。现在的问题是第3个与第4个按键的键值不对，这2个键键值相反（第3个键的键值为4，第4个键键值为3），但我程序仿真设置断点运行的结果却是对的。正常运行触摸按键时，按3,4键有时会看到3快速变成4的闪烁变化，最后停留的键值3键 键值4   4键键值3。设置断点仿真还对（3键键值3, 4键键值4）。正常运行不对，有时触摸按键这2个键动作不对。请大家指点。

DGWJL***

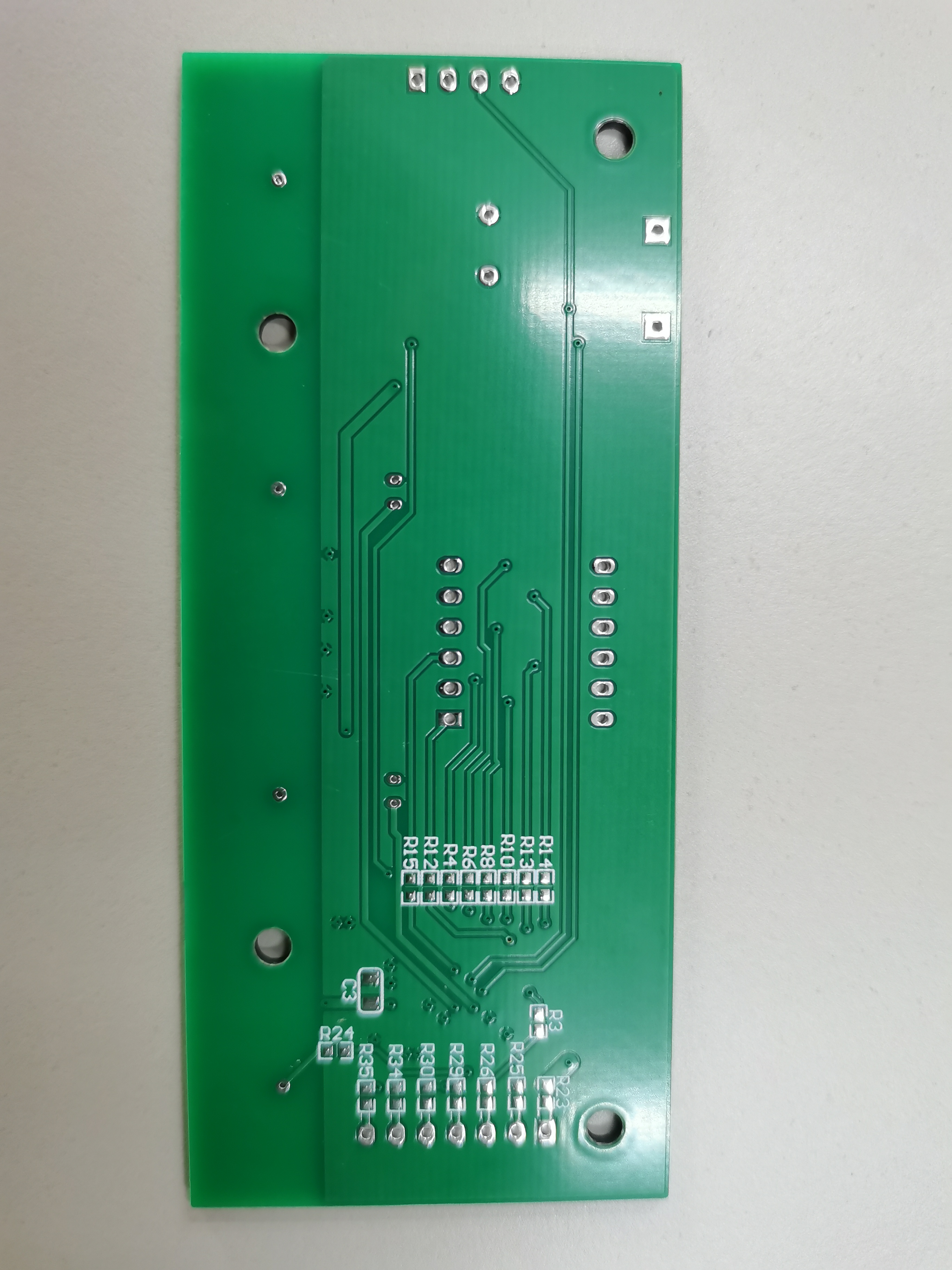

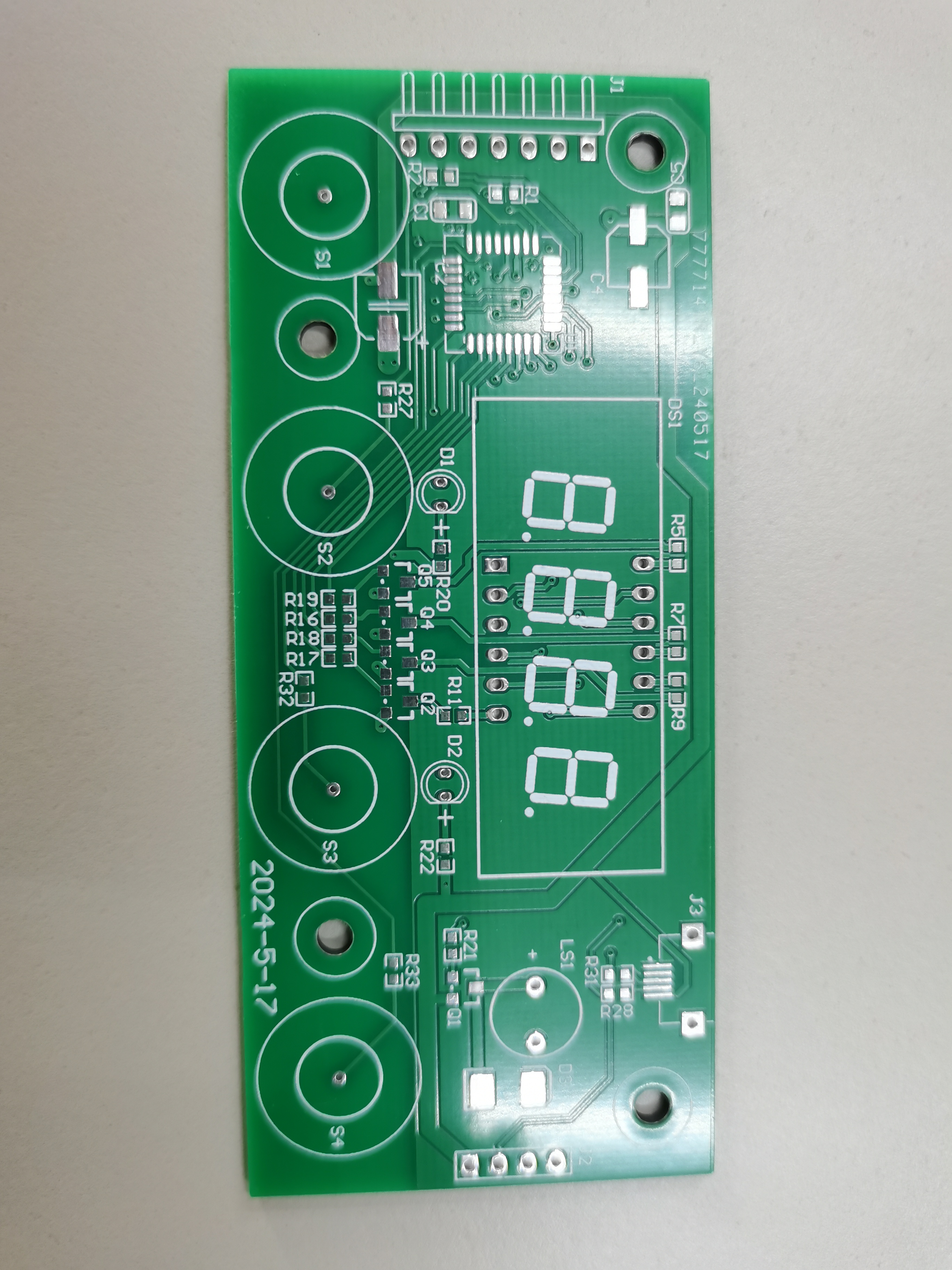

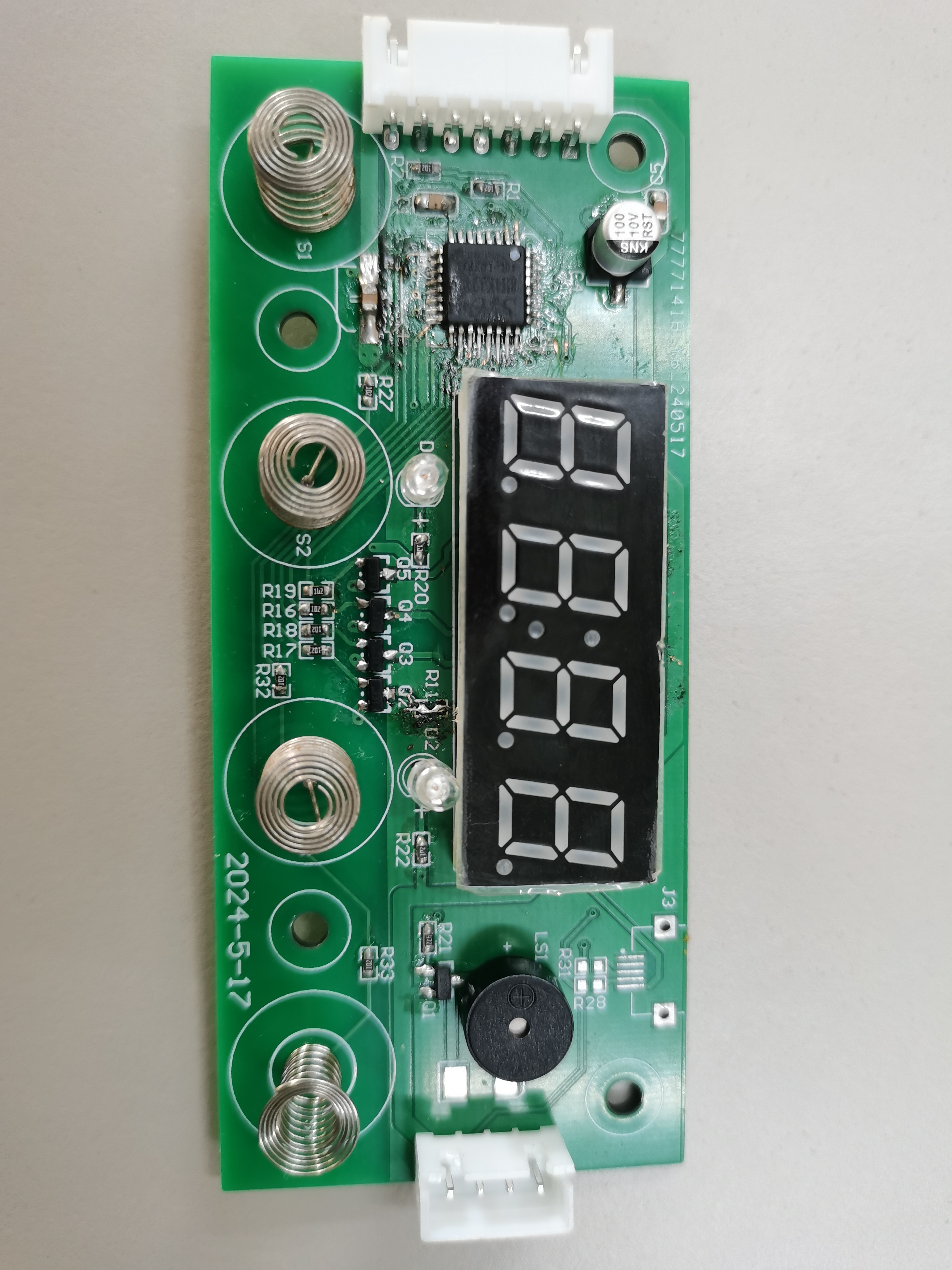

这是我的电路板

神***

今研发休息，可以先看下冲哥的相似程序

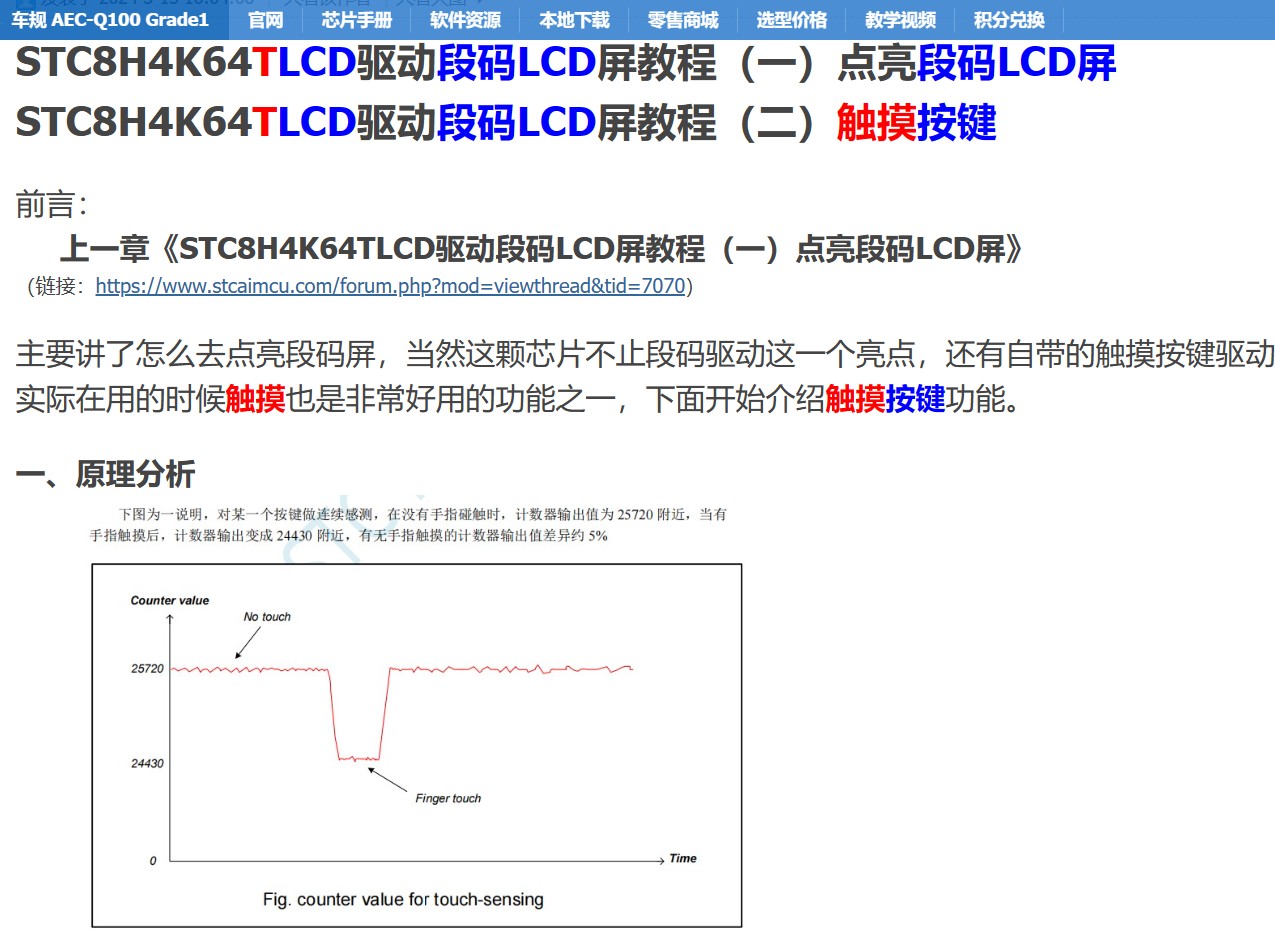

STC8H4K64TLCD驱动段码LCD屏教程（二）触摸按键 - 段码LCD/80mA大电流LED数码管自动刷新显示/RTC实时时钟/触摸按键/低功耗 国芯技术交流网站 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

DGWJL***

我把第4个按键隔板子飞线焊上了，就是不用第4个键的原来走线了，
飞线直接连单片机管脚上了，现在可以了，键值对了。

看来是PCB布线的问题。

神***

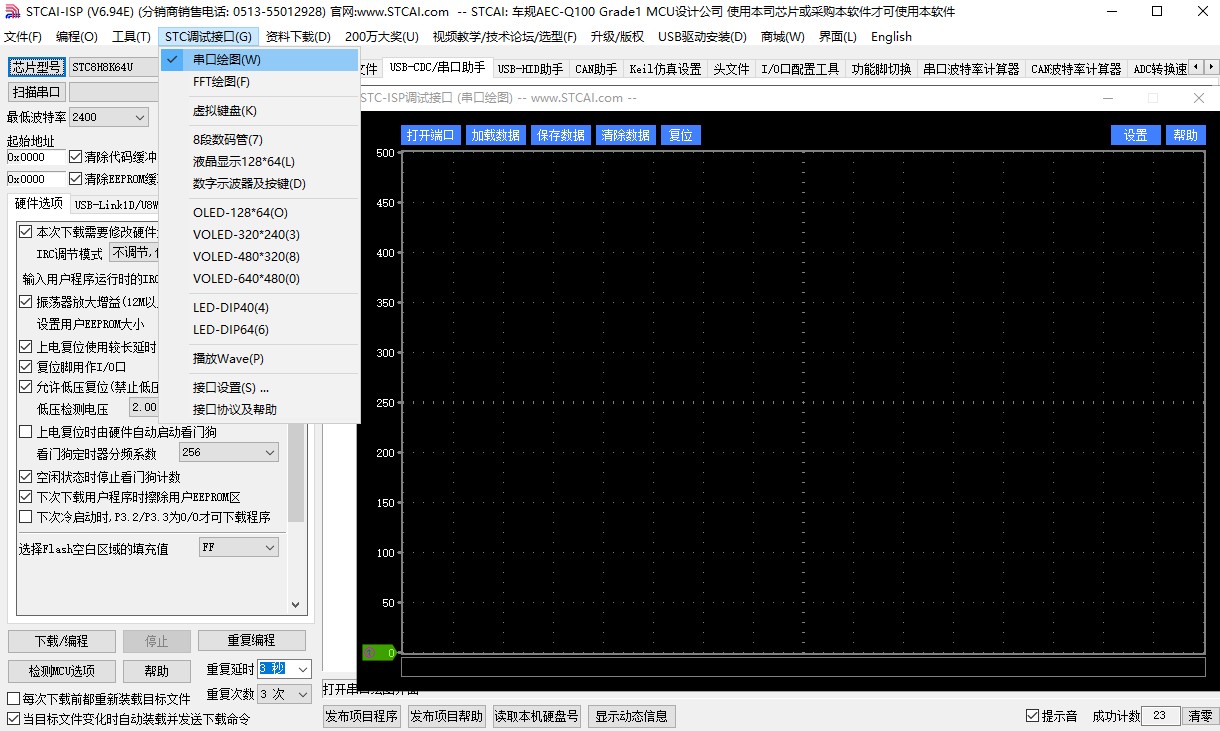

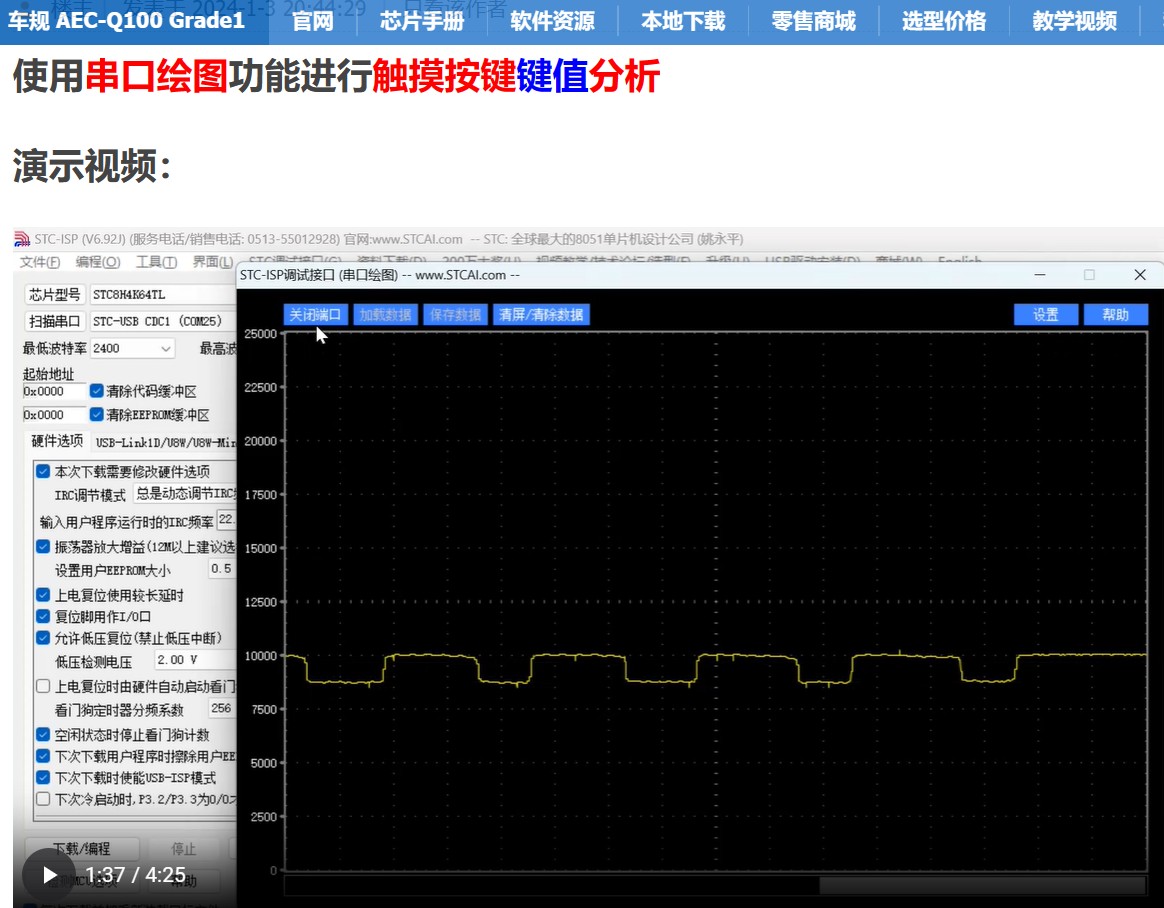

你把读出来的值送【STC-ISP V6.94E | 调试接口 | 串口绘图】定性分析下
深圳国芯人工智能有限公司-工具软件 (stcai.com)



https://www.stcaimcu.com/forum.p ... =3971&pid=51046

DGWJL***

好的，谢谢支持。
