STC单片机驱动步进电机是否有设置输出指定脉冲数的寄存区来控制脉冲数

打卡等级：初来乍到
打卡总天数：1
最近打卡：2025-09-24 11:14:04

2 主题	2 回帖	32 积分

积分: 32

发表于 2024-5-24 15:03:31 | 显示全部楼层 |阅读模式

参考了论坛里有关步进电机控制的帖子，程序里控制输出脉冲数是通过在中断里累计脉冲数变量来控制输出脉冲数，是否有可以通过设定相应的寄存器来控制输出的脉冲数，也就是不使用中断进行控制，目前也在同时使用WS2812控制三色LED，此灯对时序有较严格的的要求，觉得最好是直接写寄存器就可以设定输出脉冲数。PCA或PWM频繁中断会影响灯的时序导致颜色出错。是否有这支持这种的单片机型号或者其他处理方式

回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：376
最近打卡：2026-04-10 14:33:27

845 主题	1万回帖	2万积分

积分: 22881

发表于 2024-5-24 15:16:01 | 显示全部楼层

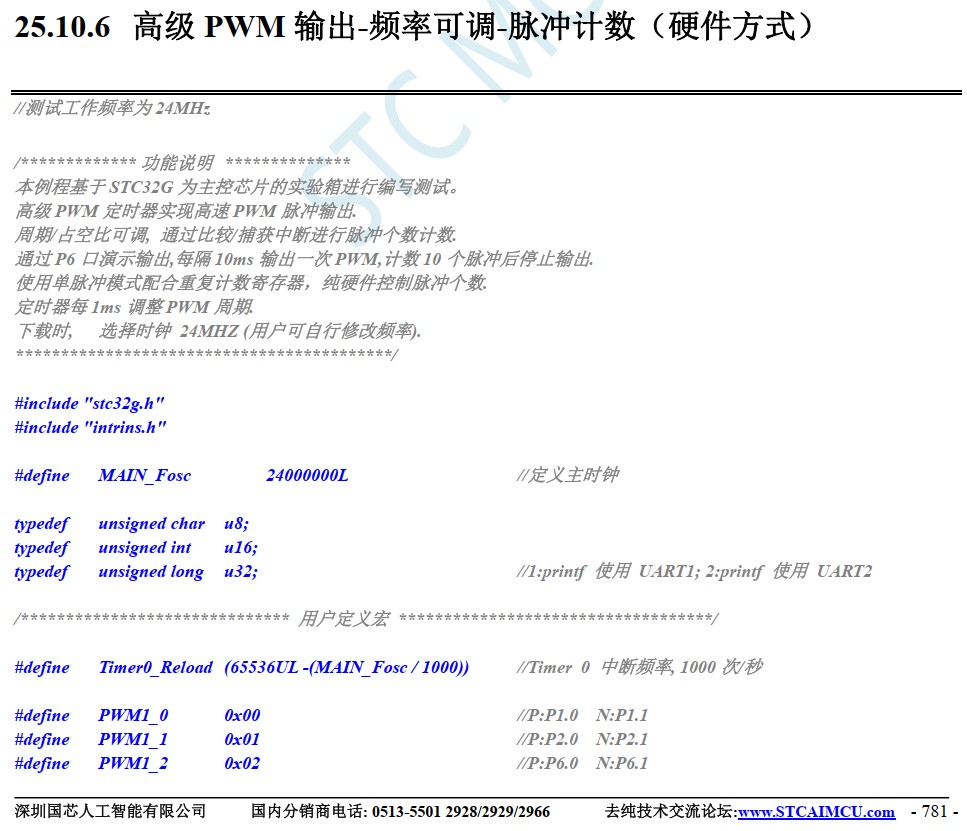

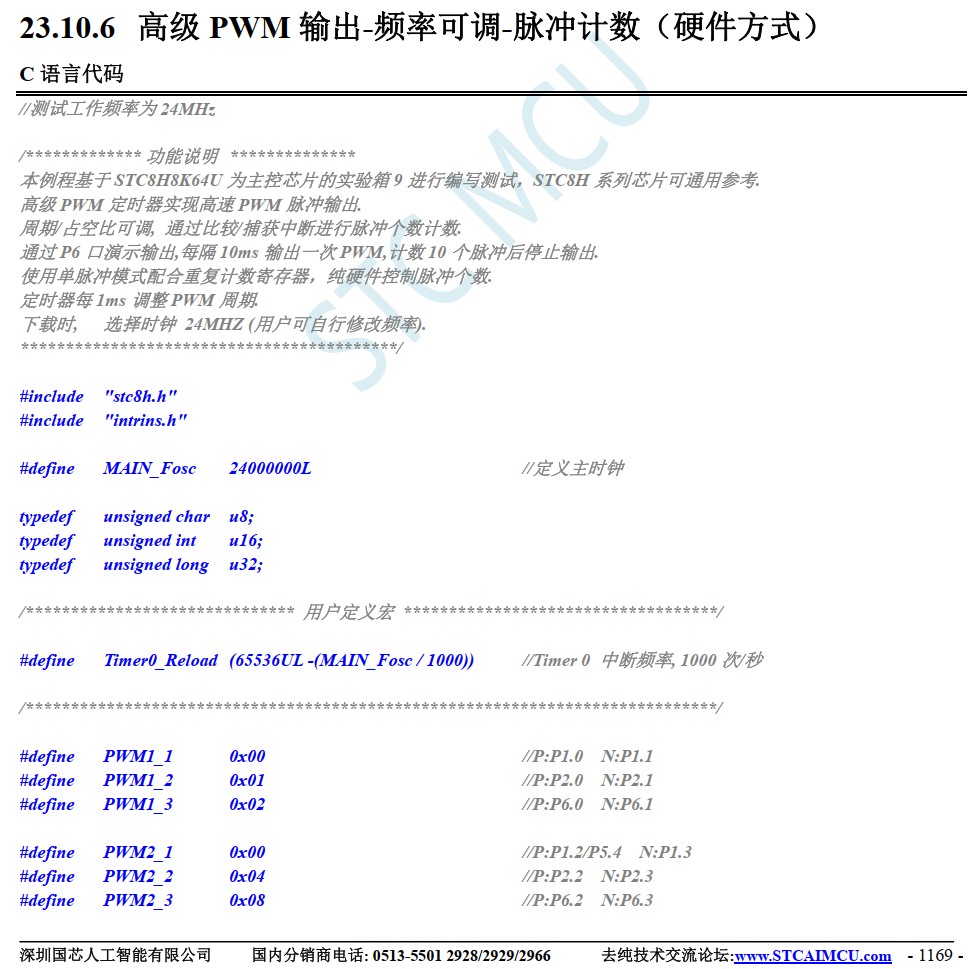

STC8H系列



STC32G 系列

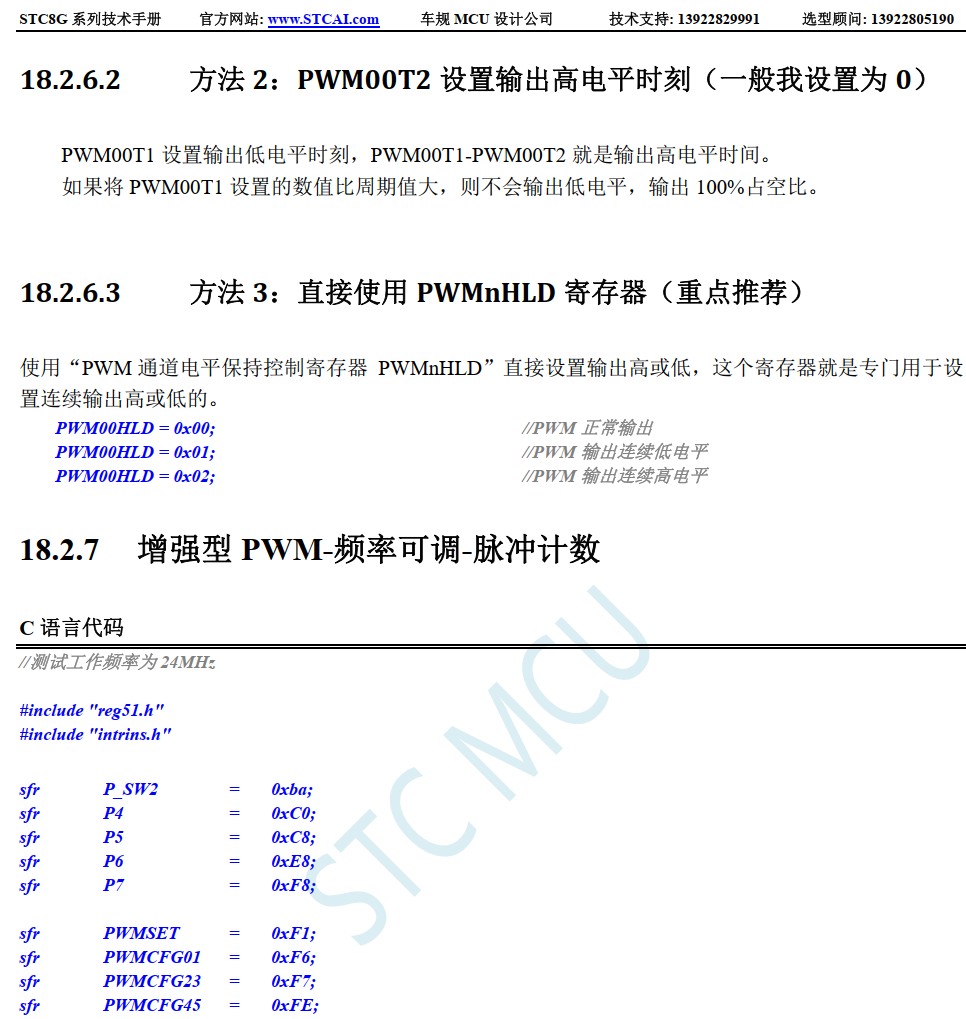

STC8G2K64S4的15位增强型PWM



回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：376
最近打卡：2026-04-10 14:33:27

845 主题	1万回帖	2万积分

积分: 22881

发表于 2024-5-24 15:18:36 | 显示全部楼层

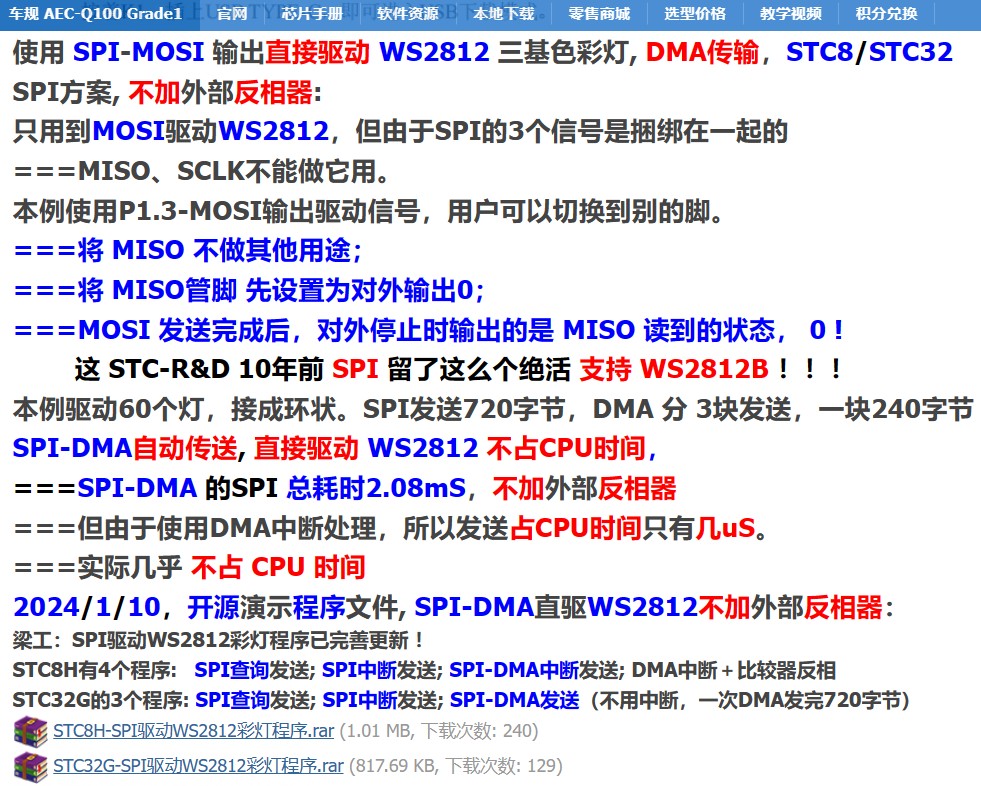

SPI DMA 输出控制WS2812三基色彩灯程序，不加反相器，STC8/STC32 - SPI/I2S/I2C，DMA支持的3组SPI和I2C，一线制温湿度传感器国芯技术交流网站 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

回复

使用道具举报送花

打卡等级：初来乍到
打卡总天数：1
最近打卡：2025-09-24 11:14:04

2 主题	2 回帖	32 积分

积分: 32

发表于 2024-6-13 16:41:16 | 显示全部楼层

非常感谢，这个方案可行，准备搞个STC8H8K64U 试试，这个芯片我看手册A版本是不带DMA的，这点还是需要注意的

点评

现在都是D版本，早已没有A版本。详情回复发表于 2024-6-17 10:59

回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：320
最近打卡：2026-04-10 11:26:31

85 主题	7326 回帖	1万积分

积分: 15769

发表于 2024-6-17 10:59:24 | 显示全部楼层

wll7101*** 发表于 2024-6-13 16:41
非常感谢，这个方案可行，准备搞个STC8H8K64U 试试，这个芯片我看手册A版本是不带DMA的，这点还是需要注意 ...

现在都是D版本，早已没有A版本。

回复
