求一个STC8H8K64U 的硬件SPI 驱动W25Q128的程序

ldc*** · 发表于 2024-5-23 17:28:37

如题！！

1、测试过例程，输出都不正常，用逻辑分析仪采样CLK都没信号
2、如果硬件SPI不好用的话就只能采用软件模拟的方案了

so*** · 发表于 2024-5-23 18:13:50

例程都不行吗

乘风*** · 发表于 2024-5-23 18:48:21

使用哪个例程测试？有没有注意例程初始化函数里面SPI使用哪些脚位进行通信？跟你测量的脚位是否一致？

ldc*** · 发表于 2024-5-24 09:01:51

乘风*** 发表于 2024-5-23 18:48
使用哪个例程测试？有没有注意例程初始化函数里面SPI使用哪些脚位进行通信？跟你测量的脚位是否一致？ ...

例程里的
“14-SPI互为主从-串口1透传”
SPI_P22_P23_P24_P25
用的板子是开天斧三.2

乘风*** · 发表于 2024-5-24 11:36:44

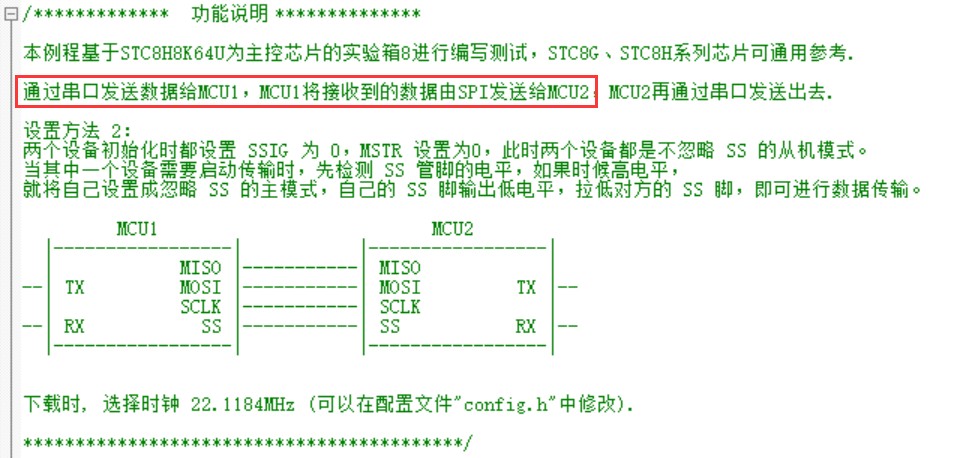

你说的是库函数例程包独立例程里面的例子吧
这个例子是需要先通过串口给MCU发数据，MCU收到串口的数据后才会通过SPI接口转发

ldc*** · 发表于 2024-5-24 13:46:04

本帖最后由 ldc521 于 2024-5-24 14:03 编辑

乘风*** 发表于 2024-5-24 11:36
你说的是库函数例程包独立例程里面的例子吧
这个例子是需要先通过串口给MCU发数据，MCU收到串口的数据后才 ...

这么基本的我应该还是知道的

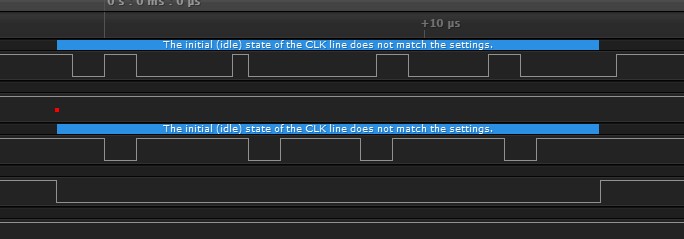

这个逻辑分析仪采的数据CLK一直是不对的，不知道是那里的问题

ldc*** · 发表于 2024-5-24 14:33:42

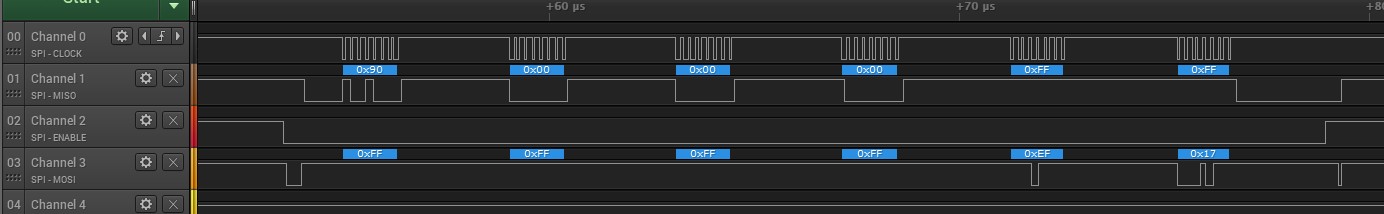

现在修改了CLK的边沿模式可以采到数据了，请问读返回的数据应该从哪里取？

ldc*** · 发表于 2024-5-24 15:23:16

总结：
1、硬件spi好用
2、接收数据直接读寄存器就好了
3、速度还可以

晓*** · 发表于 2024-5-24 23:13:33

我这里有项目上用的W25Q256JVEIQ 256Mbit存储器的驱动代码，可以参考一二

25Qxx.c (13.6 KB, 下载次数: 188)

25Qxx.h (1.95 KB, 下载次数: 160)
