STC8H1K08做IIC从机时，做EFT测试时受干扰影响很大，有没有什么措施

[复制链接]
Mike***
  • 打卡等级：初来乍到
  • 打卡总天数：3
  • 最近打卡：2026-02-11 17:29:02

24

主题

39

回帖

445

积分

中级会员

积分
445
发表于 2024-5-22 11:10:39 | 显示全部楼层 |阅读模式
STC做IIC从机，与主机通过IIC通讯，在对产品整机进行EFT测试时，干扰会影响IIC通讯，想问一下有什么解决方法
回复

使用道具 举报 送花
梁***
  • 打卡等级：以坛为家I
  • 打卡总天数：314
  • 最近打卡：2026-04-01 11:25:23

85

主题

7314

回帖

1万

积分

超级版主

积分
15733
发表于 2024-5-22 11:24:39 | 显示全部楼层
电源滤波没做好，快速脉冲群或浪涌干扰直接影响到信号了。

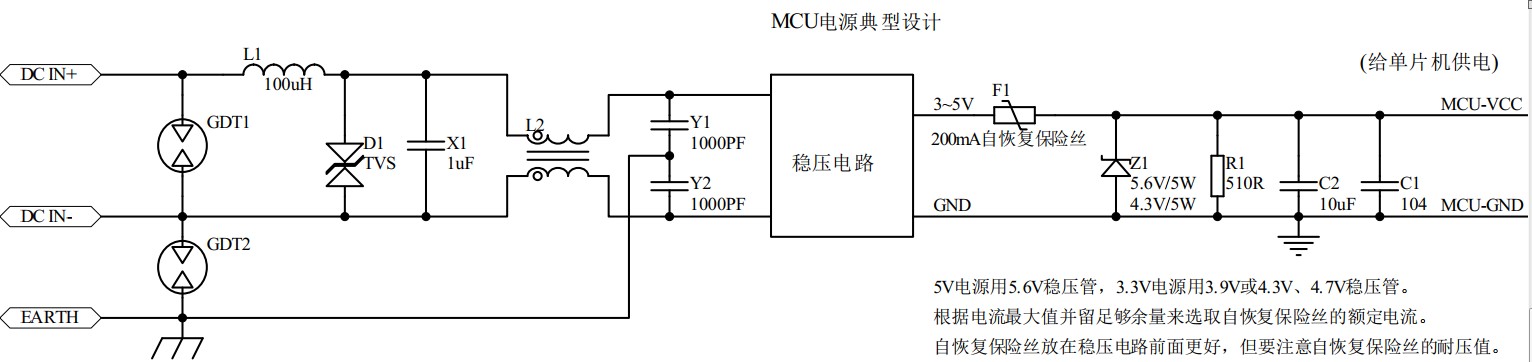

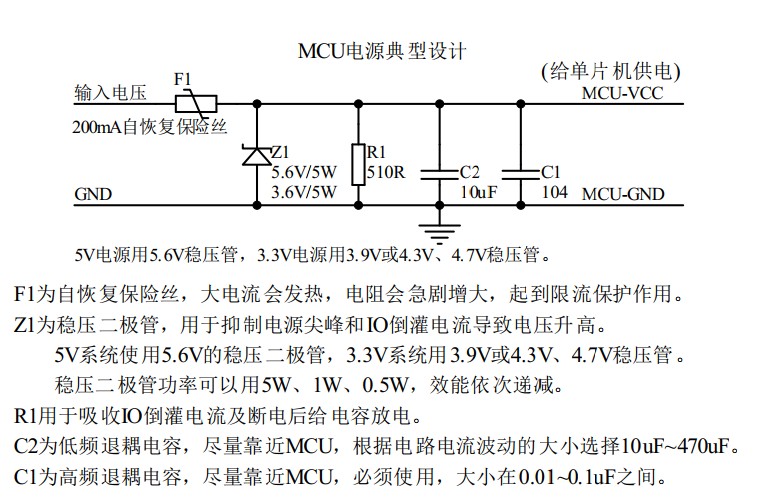

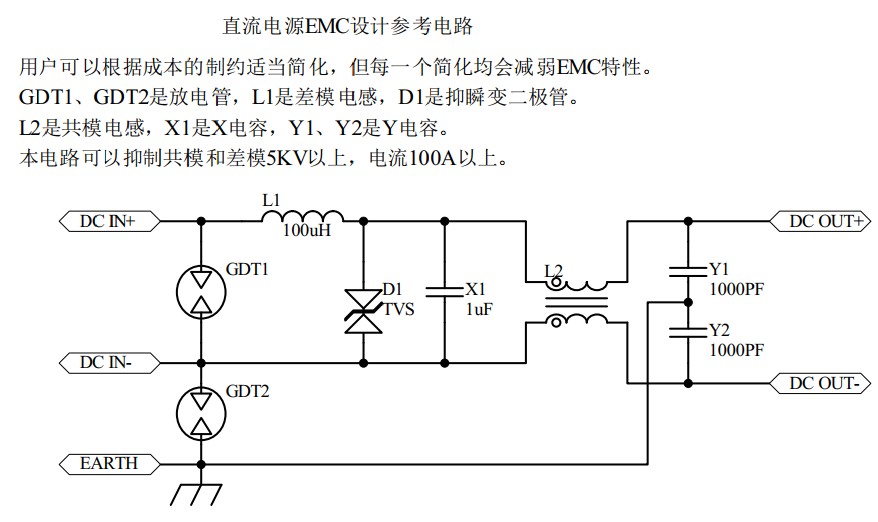

措施：加强电源滤波，这是治本的方法。下面给一个我常用的电源电路给你参考：
