iic时序图写周期解释？

zha*** · 发表于 2024-5-21 17:03:53

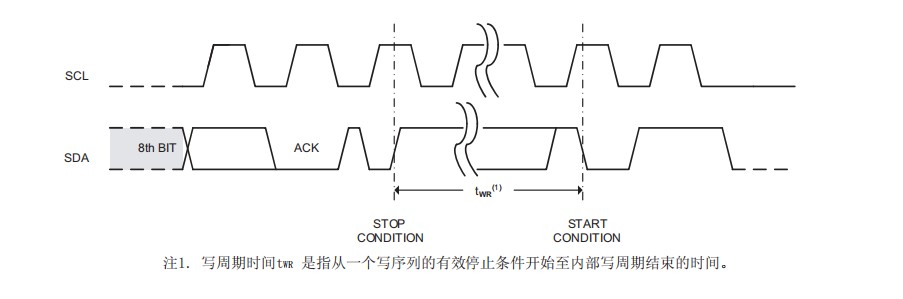

写周期解释的内部写周期是啥？？？

小*** · 发表于 2024-5-22 09:44:57

就是你告诉存储芯片，需要存储那些东西，芯片内部开始存储一直到存储完成这段时间就是内部写周期

lez*** · 发表于 2024-5-22 10:30:01

写入需要一些时间，要等待那么一小会

so*** · 发表于 2024-5-22 10:48:20

写一个数据位需要的周期。

cn*** · 发表于 2024-5-22 10:55:18

收到IIC停止信号后，芯片就去干活了，干完之前，不要开始下一个IIC的启动信号

梁*** · 发表于 2024-5-22 11:26:12

本帖最后由梁工于 2024-5-22 11:38 编辑

就是写操作结束，内部开始执行写操作时序，直到写操作完成的时间。在写操作期间，不能再读写EEPROM的数据。EEPROM/FLASH都是这样，在写入时都不能访问。

zha*** · 发表于 2024-5-22 11:53:55

小*** 发表于 2024-5-22 09:44
就是你告诉存储芯片，需要存储那些东西，芯片内部开始存储一直到存储完成这段时间就是内部写周期 ...

谢了

zha*** · 发表于 2024-5-22 11:54:09

梁*** 发表于 2024-5-22 11:26
就是写操作结束，内部开始执行写操作时序，直到写操作完成的时间。在写操作期间，不能再读写EEPROM的数据。 ...

收到谢了

zha*** · 发表于 2024-5-22 11:55:33

cn*** 发表于 2024-5-22 10:55
收到IIC停止信号后，芯片就去干活了，干完之前，不要开始下一个IIC的启动信号 ...

谢了

小涵*** · 发表于 2024-6-24 10:40:35

实测如果不加延时，内部没写完就去读，会抽风似的出错，比如读出一串255
