试验箱5阶滤波

一整***

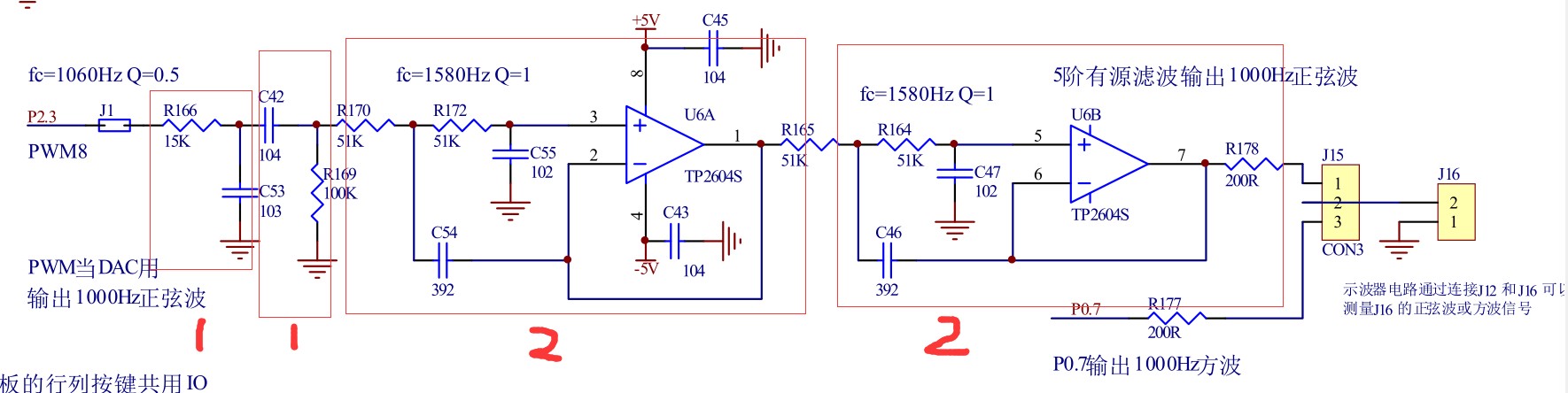

这里是哪5阶滤波啊，我看是6阶滤波呀。有大佬指点一下吗？

梁***

是5阶。
C42用于隔直，R169用于提供直流偏置。
对于1000Hz的正弦波，C42的容抗=1.59K，跟R169相比可以认为短路，所以1000Hz信号直通。也可以将C42、R169看组是一阶高通，截止频率为15.9Hz，远远低于1000Hz，所以，C42作用是隔直，R169作用是提供直流偏置。

一整***

梁*** 发表于 2024-5-20 17:22
是5阶。
C42用于隔直，R169用于提供直流偏置。
对于1000Hz的正弦波，C42的容抗=1.59K，跟R169相比可以认为 ...

明白了，感谢
