936烙铁四线发热芯温控是热电阻还是热电偶

pluto***

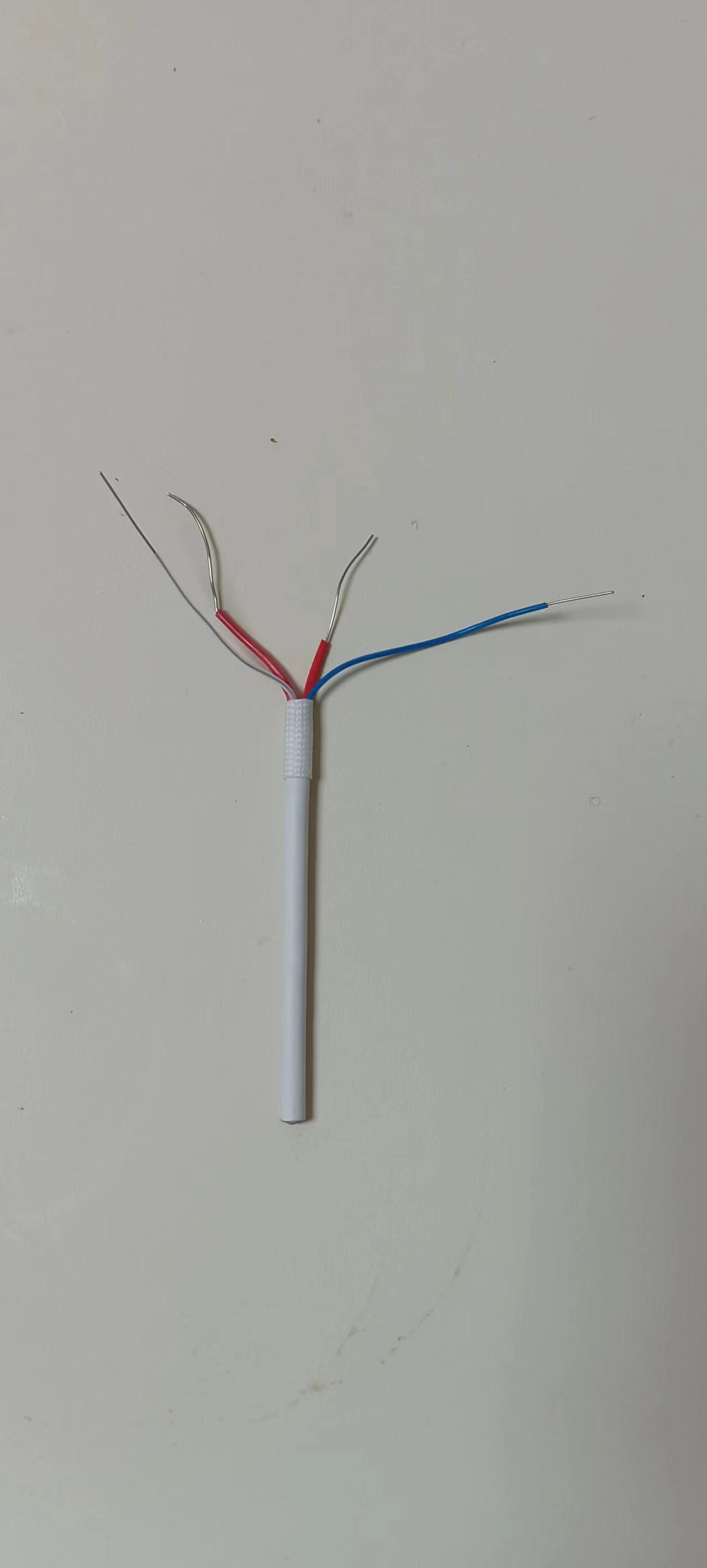

请教各位大佬，这是936烙铁发热芯，两根红线是电热丝接线，测试电阻为11欧。其它两根线是温控线，万用表笔正反测试电阻都是1欧。照理，这应该
是热电阻，但使用说明说其有正反性，如果说它是热电偶，但其电阻正反测试都是1欧。
因在淘宝购买，没有详细的说明书，客服也说不清楚。
请教各位大佬，应该怎么判断是热电偶还是热电阻呢？

so***

红线没极性，另外2根才有吧

pluto***

是，红色是电热丝，无极性。另外两个有极性，但不知是热电偶还是热电阻。
正常情况下，热电阻用表笔正反测应该电阻都相同，热电偶用表笔正反测应该电阻有所不同。

xiangz***

小***

看图片应该是热电偶，最长那条白线是电偶负极，蓝线是电偶正极。测试方法如下，使发热芯受热，用万用表毫伏档位测电偶电压。

pluto***

小白 发表于 2024-5-20 08:12
看图片应该是热电偶，最长那条白线是电偶负极，蓝线是电偶正极。测试方法如下，使发热芯受热，用万用表毫伏 ...

多谢大佬

xjl***

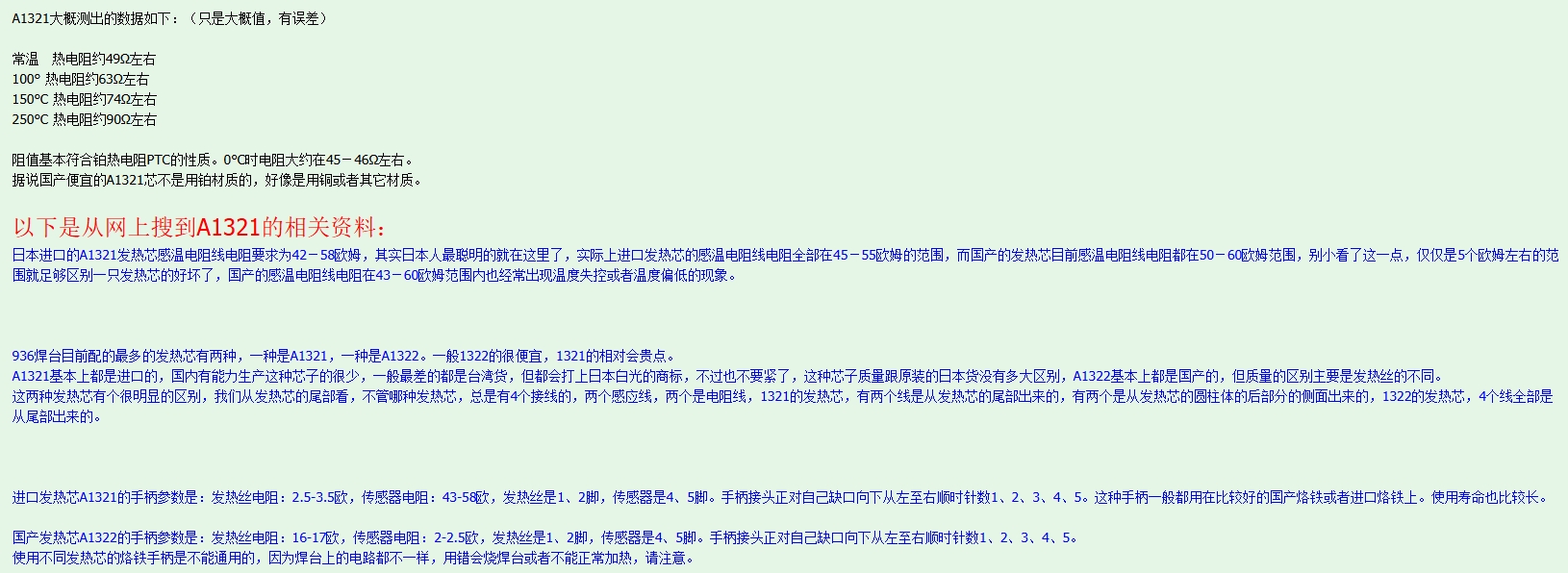

是K型热电偶，你这个是1322,1321的和这个不一样。

Debu***

是热电偶，热电偶就是两种金属丝焊在一起，电阻几乎为零，电阻档是测不出来的，要用毫伏挡测热电势，注意测量仪器接热电偶的两个电极温度必须相等，测量仪器的两个电极材质必须相同，不然相当于又串联了两个热电偶（不同金属间相接触都是热电偶）
