请教STC32PWM输出问题

wangy***

//------------------PWM输出P2^0 P2^1------------
    PWMB_CCER1 = 0x00; //写 CCMRx 前必须先清零 CCxE 关闭通道
    PWMB_CCER2 = 0x00;
    PWMB_CCMR1 = 0x68; //通道模式配置
    PWMB_CCMR2 = 0x68;
    PWMB_CCER1 = 0x55; //配置通道输出使能和极性33输出低55输出高
    PWMB_CCER2 = 0x55;

    PWMB_ARRH = (u8)(PWM_PERIOD >> 8); //设置周期时间
    PWMB_ARRL = (u8)PWM_PERIOD;

    PWMB_ENO = 0x00;
    PWMB_ENO |= ENO5P; //使能输出
    PWMB_ENO |= ENO6P; //使能输出

    PWMB_PS = 0x00;    //高级 PWM 通道输出脚选择位
    PWMB_PS |= PWM5_0; //选择 PWM5_0 通道
    PWMB_PS |= PWM6_0; //选择 PWM6_0 通道
    //PWMA_CCR1H=0x00;
                //PWMA_CCR1L=0x00;
    //PWMB_CCR6H = 0x00; //设置占空比时间
    //PWMB_CCR6L = 0x00;

                PWMB_BKR = 0x80;   //使能主输出
                PWMB_CR1 |= 0x81;  //使能ARR预装载，开始计时

P2.0和P2.1口PWM输出，我要开机时输出低电平，电机调速用，现在开机瞬间输出高电平然后才正常，这样电机会转动一会才停下。

神***

我要开机时输出低电平，电机调速用
======加100K 下拉电阻

在开机瞬间输出高电平
===是你程序初始化时，逻辑有错
举例：
I/O对外锁存是1，但I/O的工作模式是高阻输入，对外无输出能力，不影响外部状态
===A，你程序只是简单的将 I/O的工作模式从高阻输入改到准双向口或强推挽，这时对外输出高/1
===B，你程序将对外锁存从1改为0，再将 I/O的工作模式从高阻输入改到准双向口或强推挽，这时对外输出是低/0

wangy***

神*** 发表于 2023-1-29 13:20
我要开机时输出低电平，电机调速用
======加100K 下拉电阻

谢谢！我试一下。

神***

在开机瞬间输出高电平
===是你程序初始化时，逻辑有错
举例：
I/O对外锁存是1，但I/O的工作模式是高阻输入，对外无输出能力，不影响外部状态
===A，你程序只是简单的将 I/O的工作模式从高阻输入改到准双向口或强推挽，这时对外输出高/1
===B，你程序将对外锁存从1改为0，再将 I/O的工作模式从高阻输入改到准双向口或强推挽，这时对外输出是低/0

wangy***

PWM5和PWM6同样初始化的，PWM5就可以上电为低电平，PWM6要延迟1秒才可以。

神***

你程序将对外锁存从1改为0，再将 I/O的工作模式从高阻输入改到准双向口或强推挽，这时对外输出是低/0

梁***

上电时PWM输出为高阻，使用外接的电阻确定上电时的电平，要高电平就上拉，要低电平就下拉。阻值一般3K~100K，我常用10K或20K。
初始化好PWM，启动PWM后，再允许PWM输出，设置IO为推挽输出。

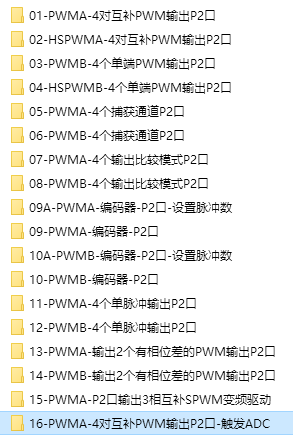

楼主“PWM6要延迟1秒才可以”，这个一定是程序问题，仔细检查。也可以直接下载我的例子观察。

wangy***

问题找到了，电机驱动板不匹配，PWM输出加了两电阻好了。
