使用isp和自制核心板无法下载的问题

[复制链接]
zzgz***
  • 打卡等级：初来乍到
  • 打卡总天数：6
  • 最近打卡：2024-05-26 00:44:44

1

主题

4

回帖

35

积分

新手上路

积分
35
发表于 2024-5-11 17:21:54 | 显示全部楼层 |阅读模式

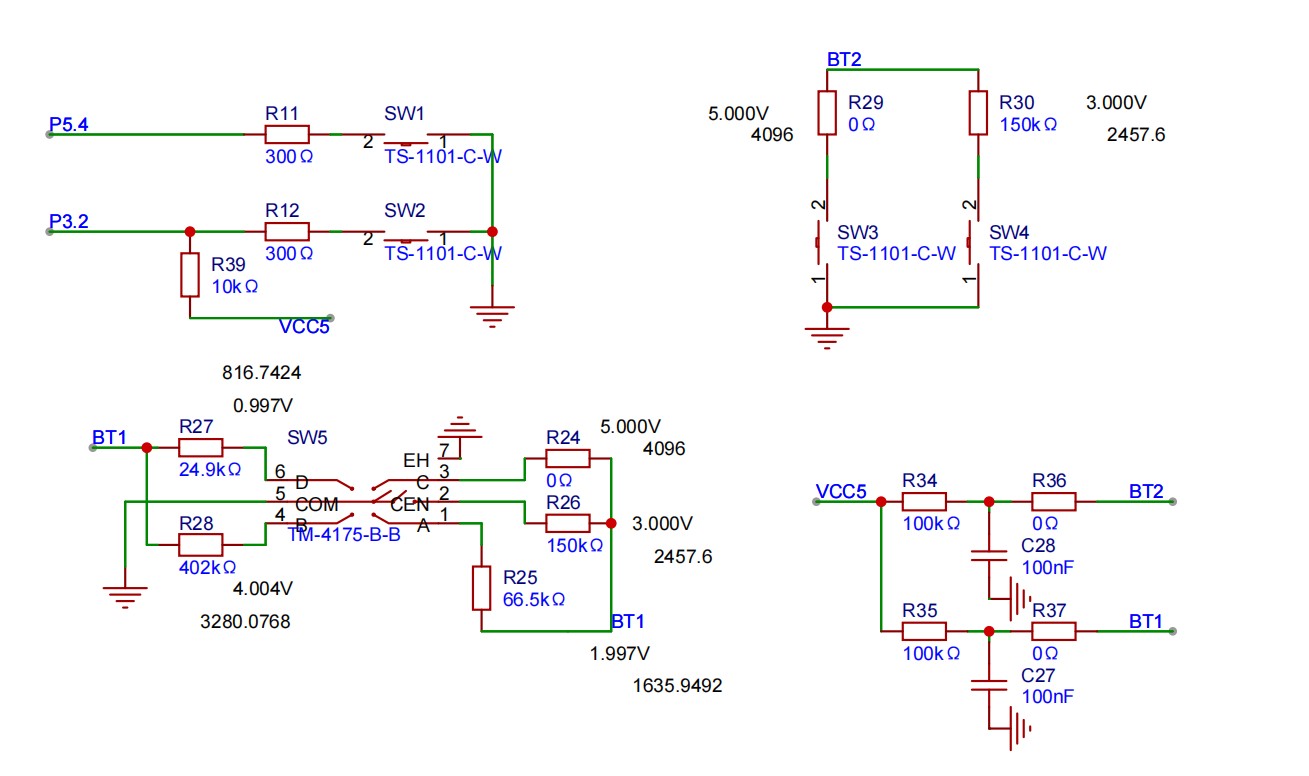

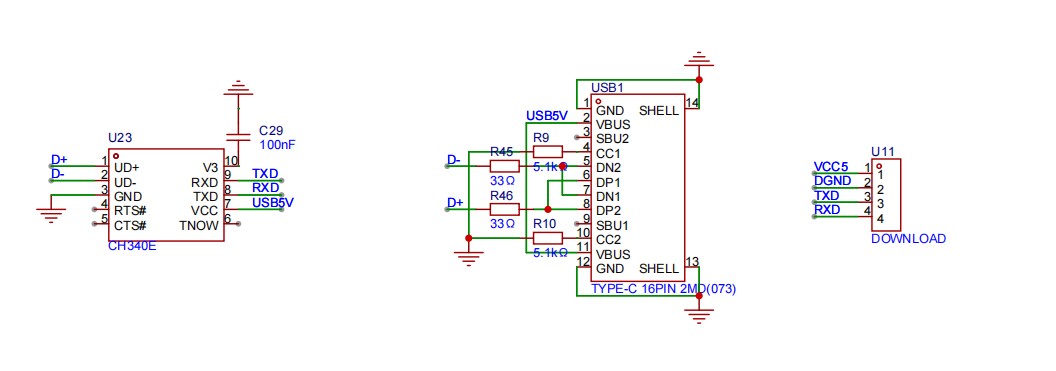

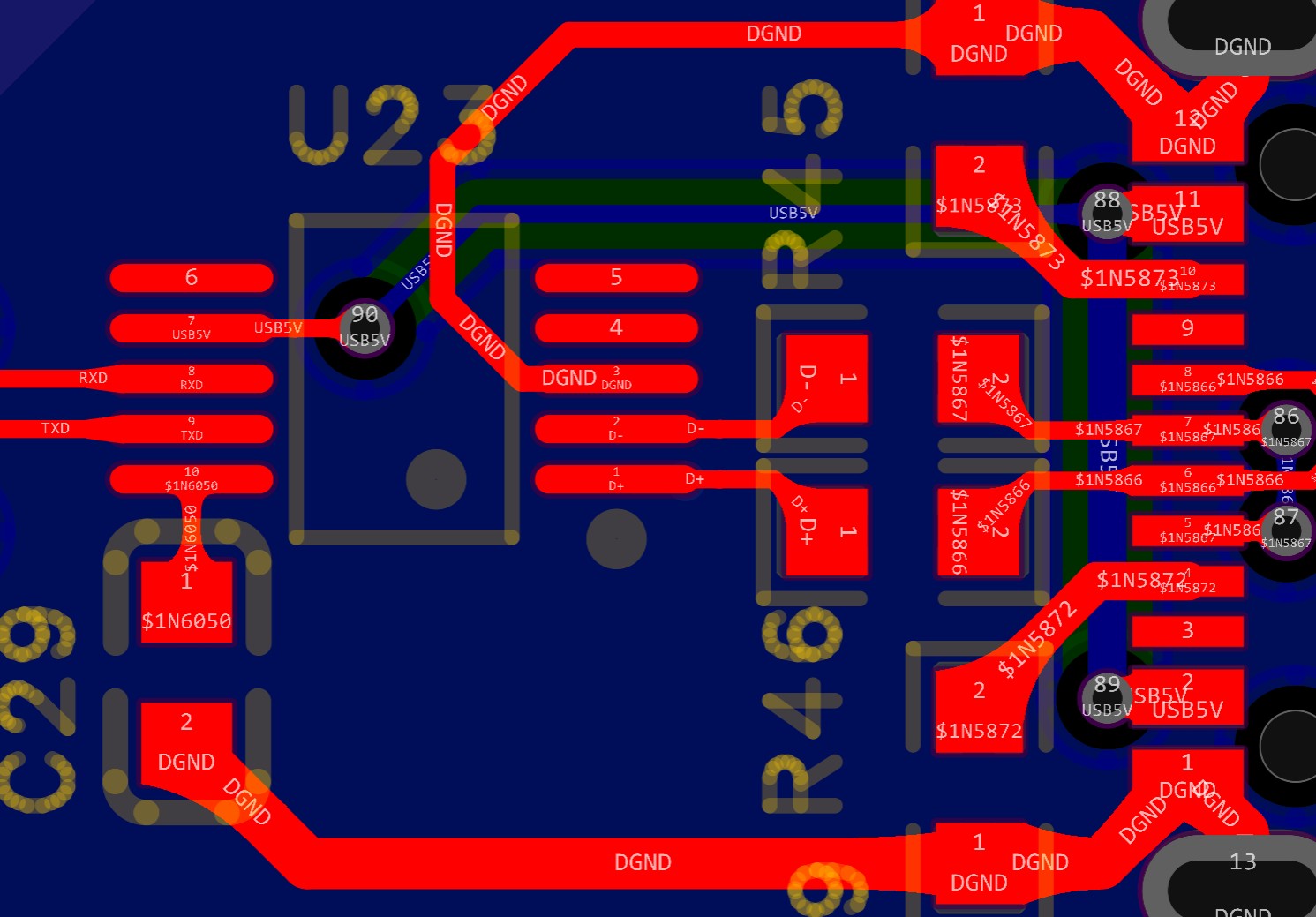

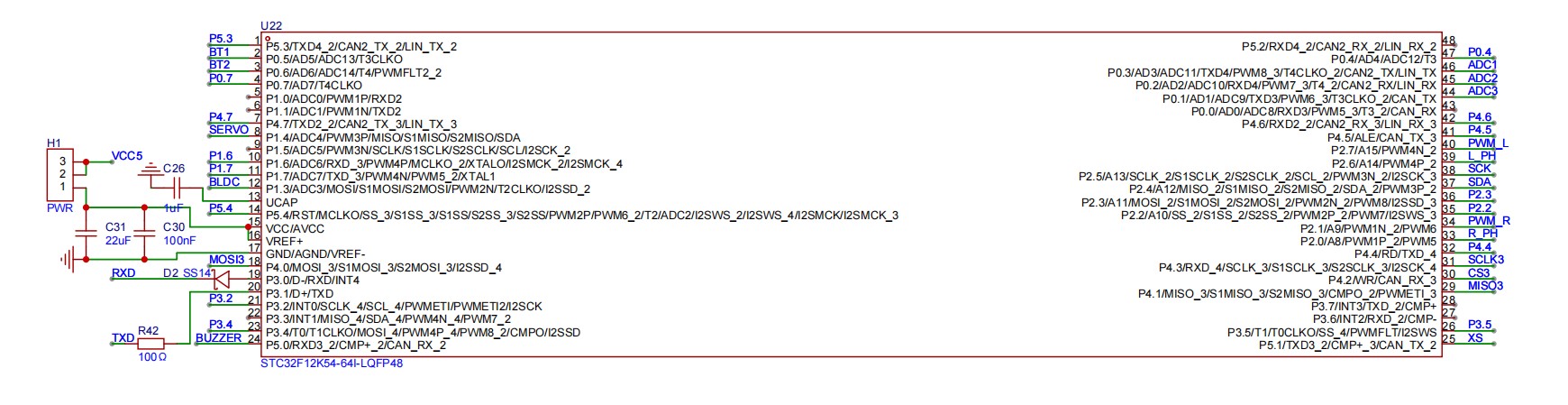

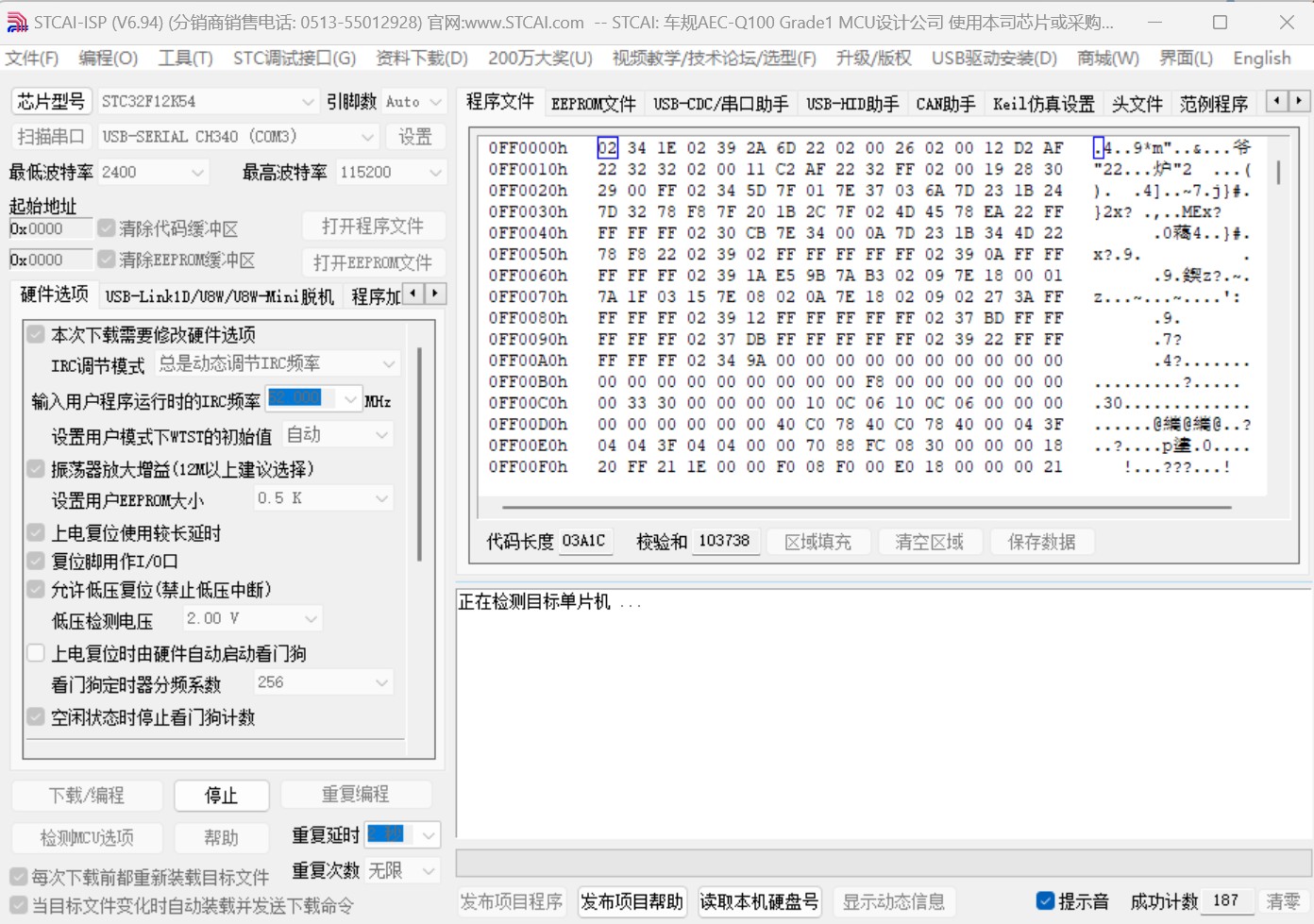

我是想要学习单片机的新手，用stc32f12k54芯片自制主板，但是无法下载。具体操作流程是插上typec线，给芯片上电，点击isp的下载按钮，始终卡在检测单片机的环节，是哪里出了问题？
由于我预留了直接连接D+和D-的接口，尝试使用usb转ttl连接pc与原理图中的tx与rx，依旧会卡在检测单片机的部分。

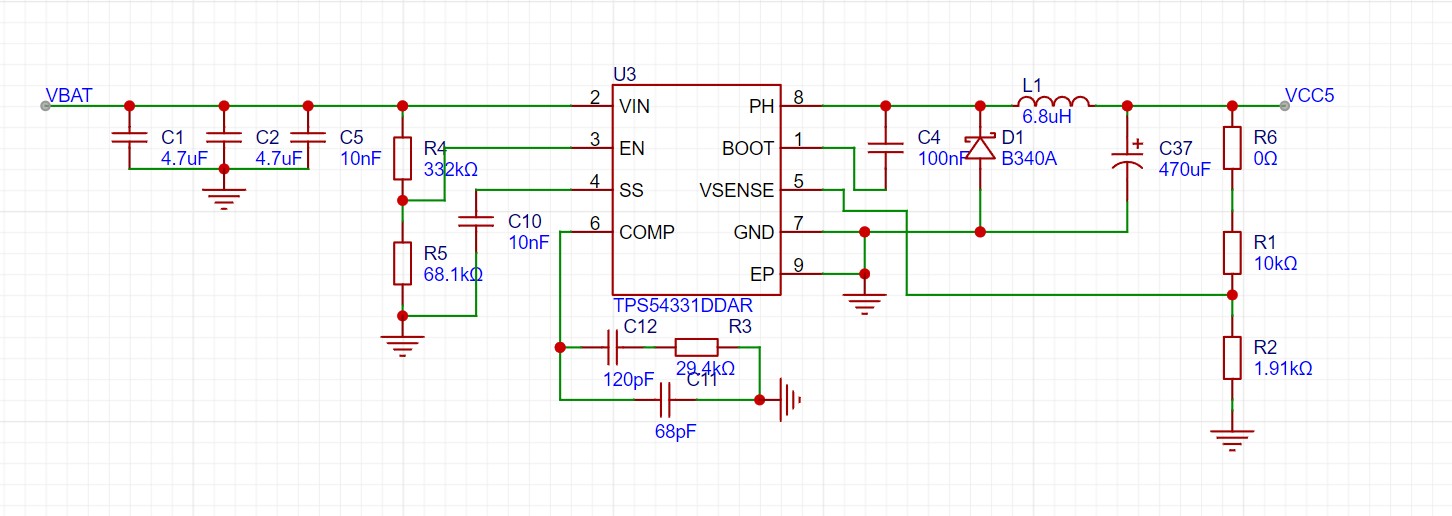

难道是因为电源外部有对IO的拉高？或者是因为外部还有470uf的电容？
回复

使用道具 举报 送花
zzgz***
  • 打卡等级：初来乍到
  • 打卡总天数：6
  • 最近打卡：2024-05-26 00:44:44

1

主题

4

回帖

35

积分

新手上路

积分
35
发表于 2024-5-11 17:32:02 | 显示全部楼层
回复

使用道具 举报 送花
乘风***
  • 打卡等级：以坛为家II
  • 打卡总天数：456
  • 最近打卡：2025-07-01 08:58:54
已绑定手机

40

主题

2083

回帖

7183

积分

论坛元老

积分
7183
发表于 2024-5-11 18:09:27 | 显示全部楼层
调整一下流程试试：
插上 USB-TypeC 线，点击 STC-ISP 的下载按钮，再给芯片上电







回复 支持 反对

使用道具 举报 送花
神***
  • 打卡等级：常住居民III
  • 打卡总天数：114
  • 最近打卡：2025-07-01 08:26:02

741

主题

1万

回帖

1万

积分

管理员

积分
17288
发表于 2024-5-11 19:49:08 | 显示全部楼层

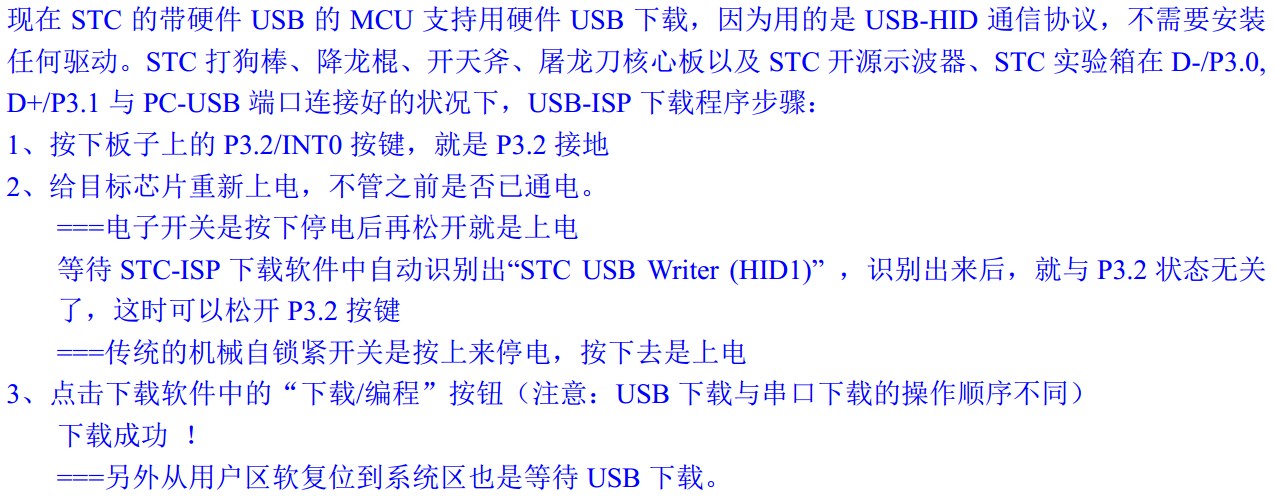

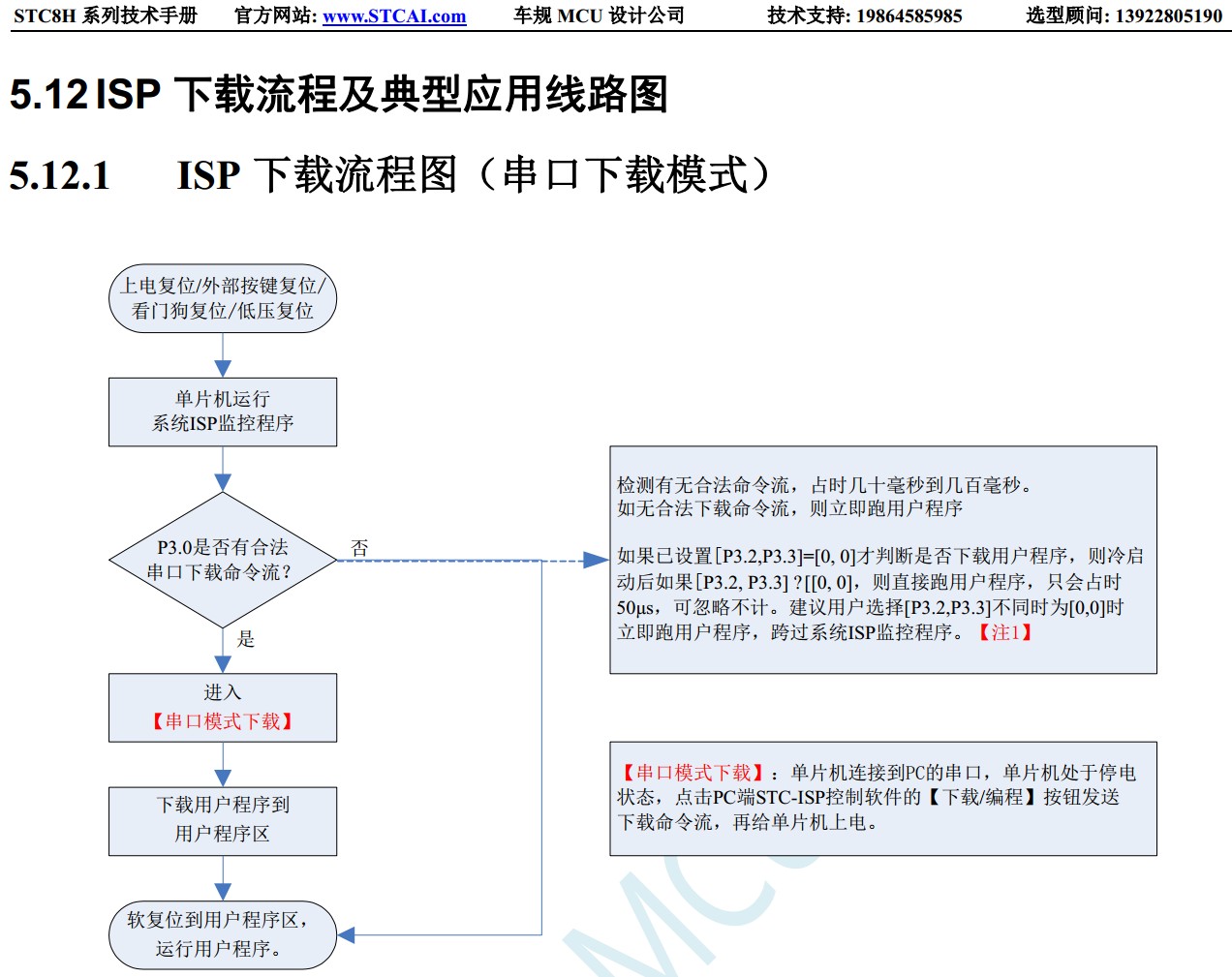

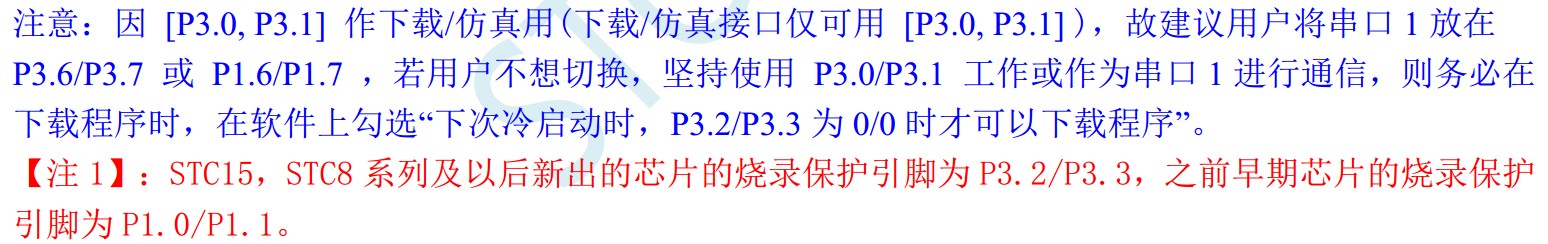

认真看下面的图和说明



回复 支持 反对

使用道具 举报 送花
神***
  • 打卡等级：常住居民III
  • 打卡总天数：114
  • 最近打卡：2025-07-01 08:26:02

741

主题

1万

回帖

1万

积分

管理员

积分
17288
发表于 2024-5-11 19:50:31 | 显示全部楼层

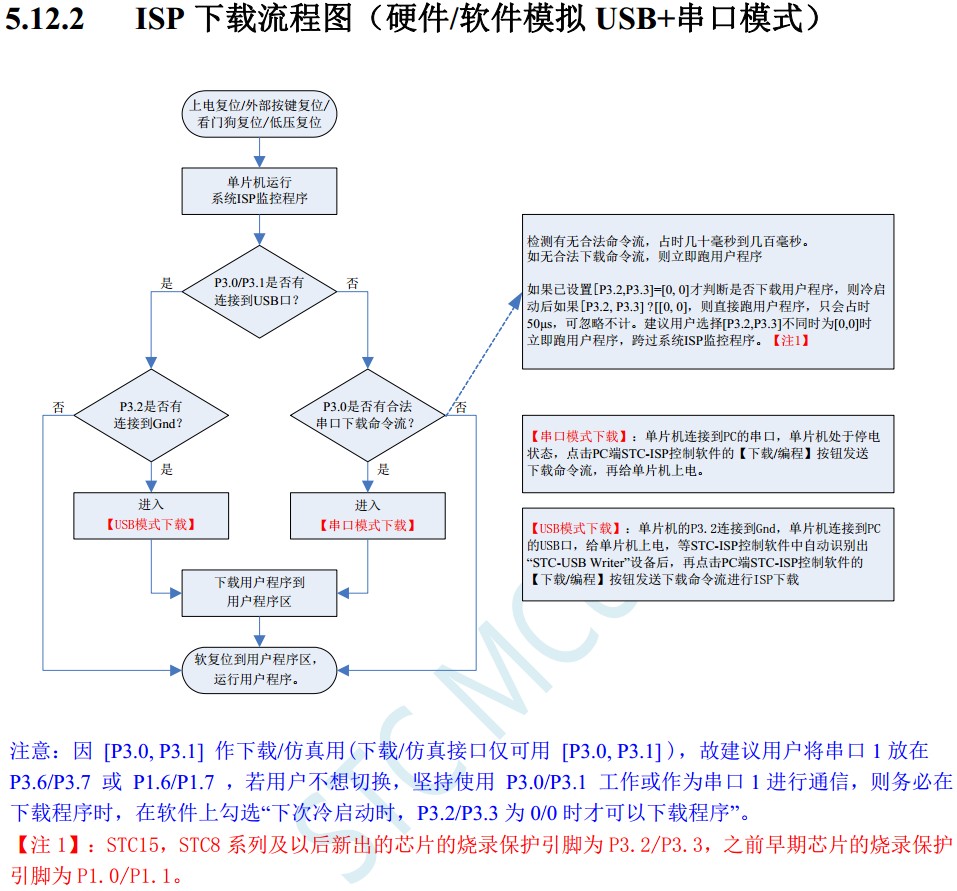

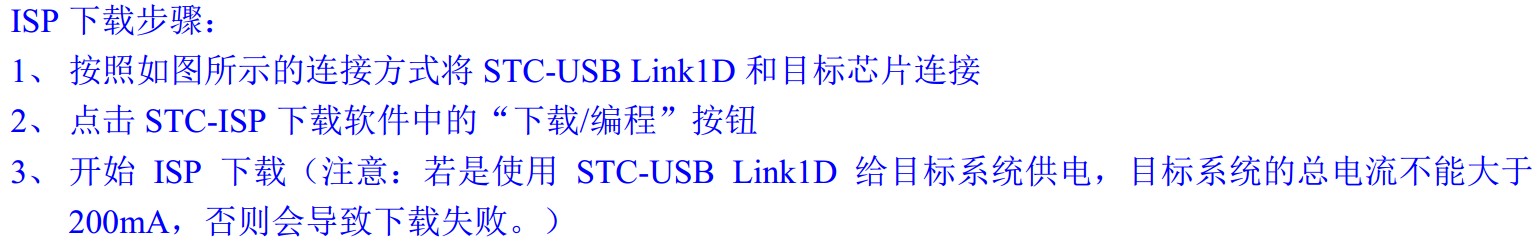

认真看下面的图和说明



回复 支持 反对

使用道具 举报 送花
神***
  • 打卡等级：常住居民III
  • 打卡总天数：114
  • 最近打卡：2025-07-01 08:26:02

741

主题

1万

回帖

1万

积分

管理员

积分
17288
发表于 2024-5-11 19:51:47 | 显示全部楼层

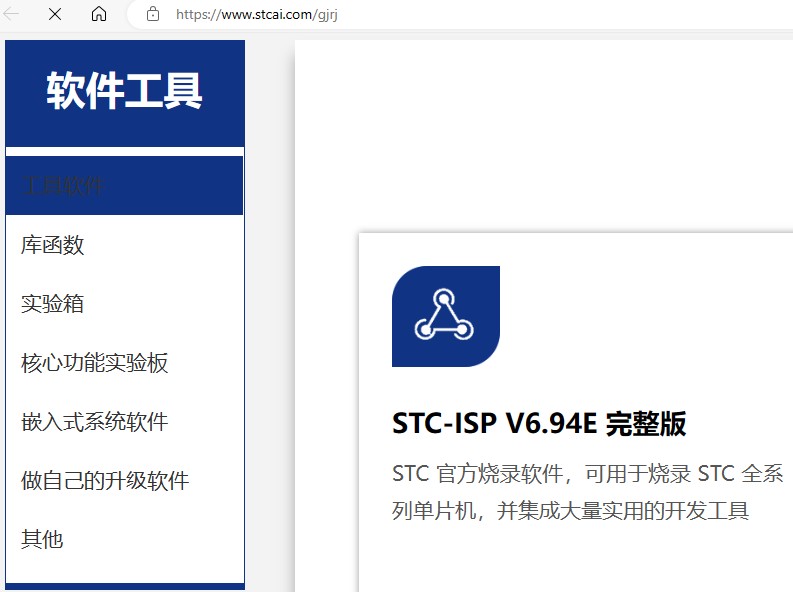

深圳国芯人工智能有限公司-工具软件 (stcai.com)

回复 支持 反对

使用道具 举报 送花
神***
  • 打卡等级：常住居民III
  • 打卡总天数：114
  • 最近打卡：2025-07-01 08:26:02

741

主题

1万

回帖

1万

积分

管理员

积分
17288
发表于 2024-5-11 19:54:25 | 显示全部楼层

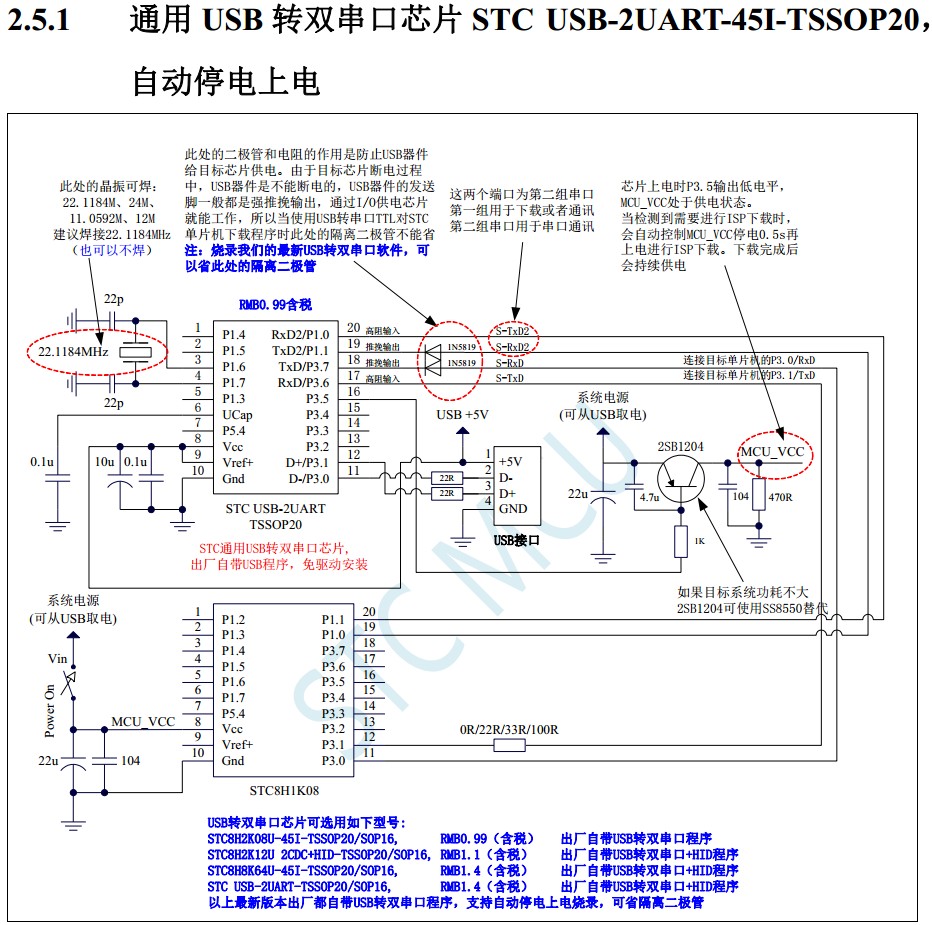

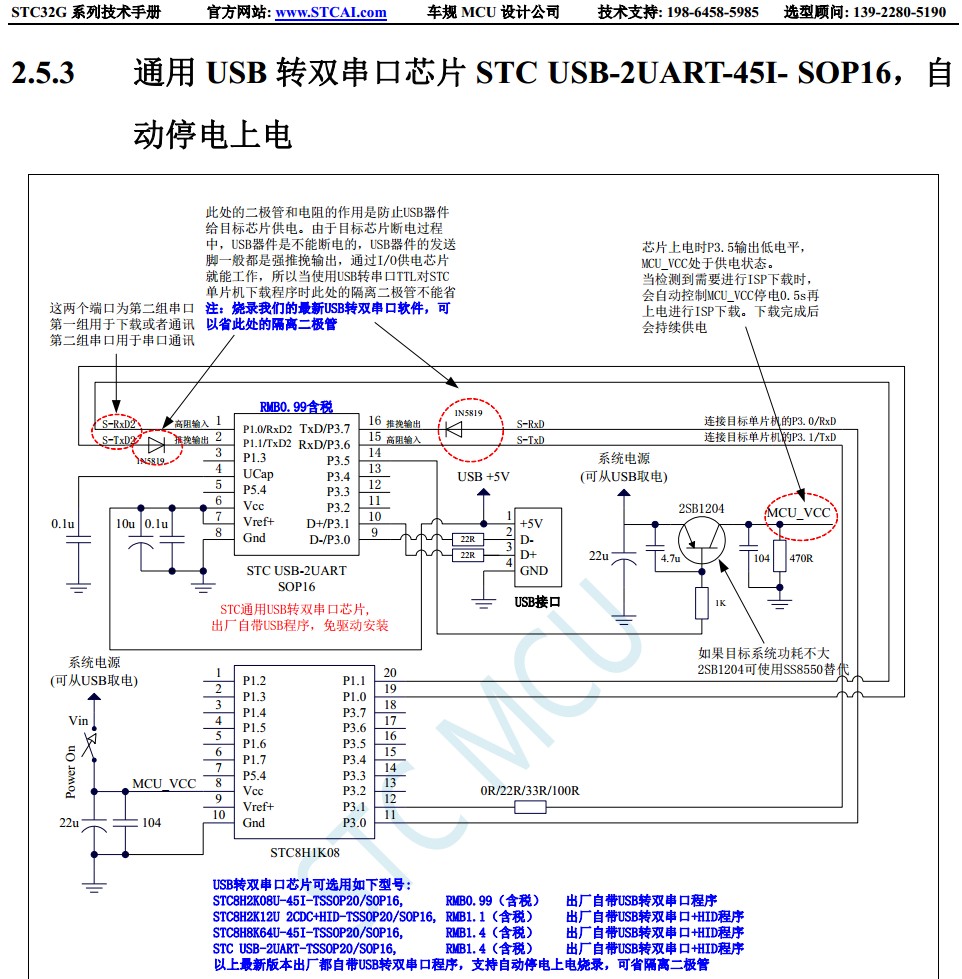

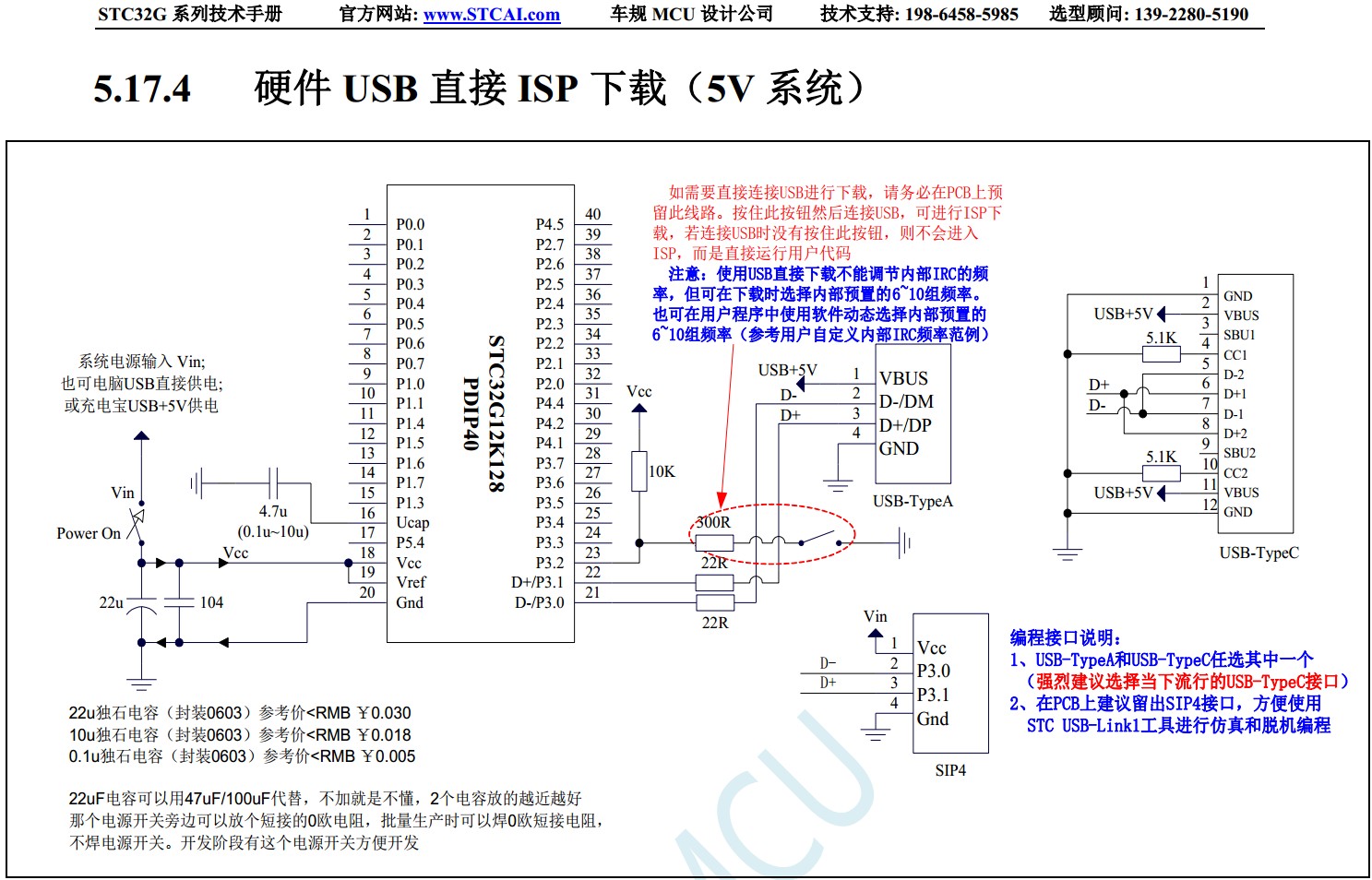

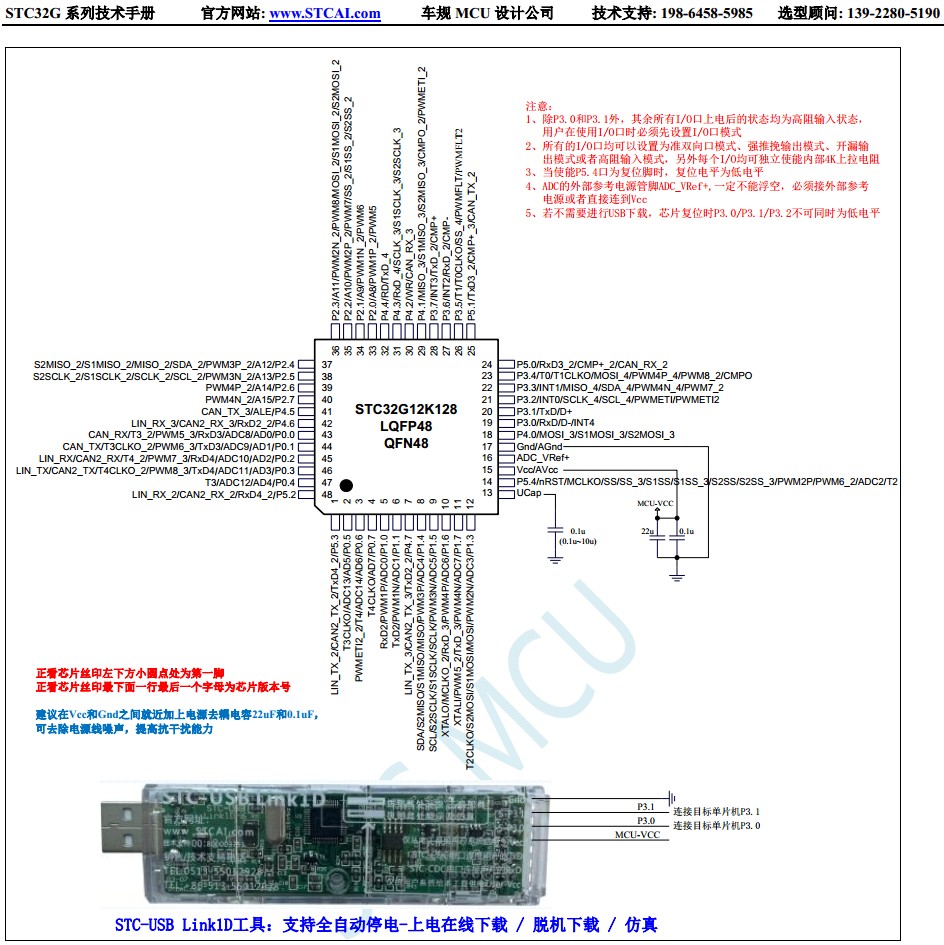

兼容串口和USB下载的设计：


回复 支持 反对

使用道具 举报 送花
神***
  • 打卡等级：常住居民III
  • 打卡总天数：114
  • 最近打卡：2025-07-01 08:26:02

741

主题

1万

回帖

1万

积分

管理员

积分
17288
发表于 2024-5-11 19:57:37 | 显示全部楼层



回复 支持 反对

使用道具 举报 送花
神***
  • 打卡等级：常住居民III
  • 打卡总天数：114
  • 最近打卡：2025-07-01 08:26:02

741

主题

1万

回帖

1万

积分

管理员

积分
17288
发表于 2024-5-11 19:59:30 | 显示全部楼层

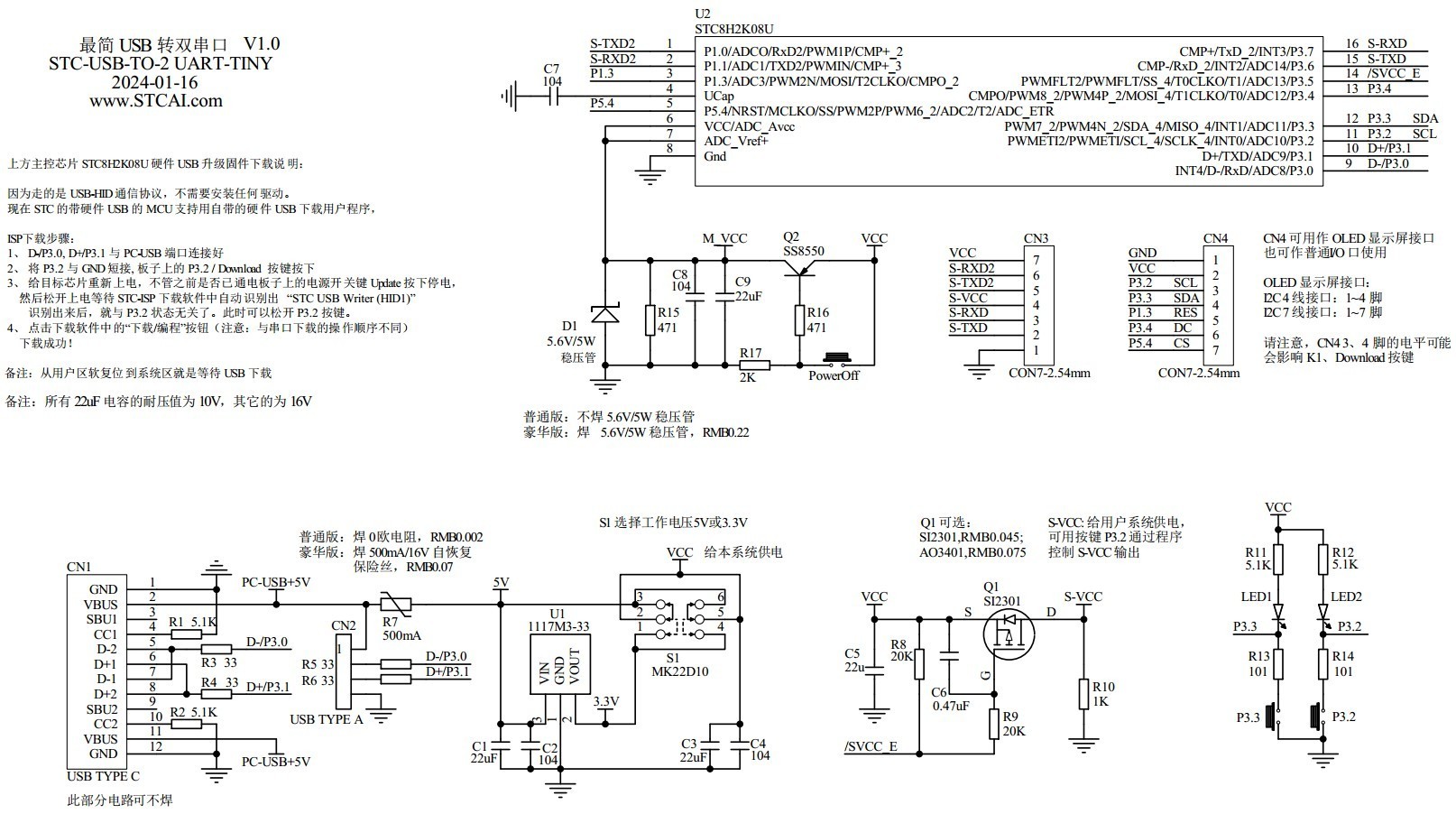

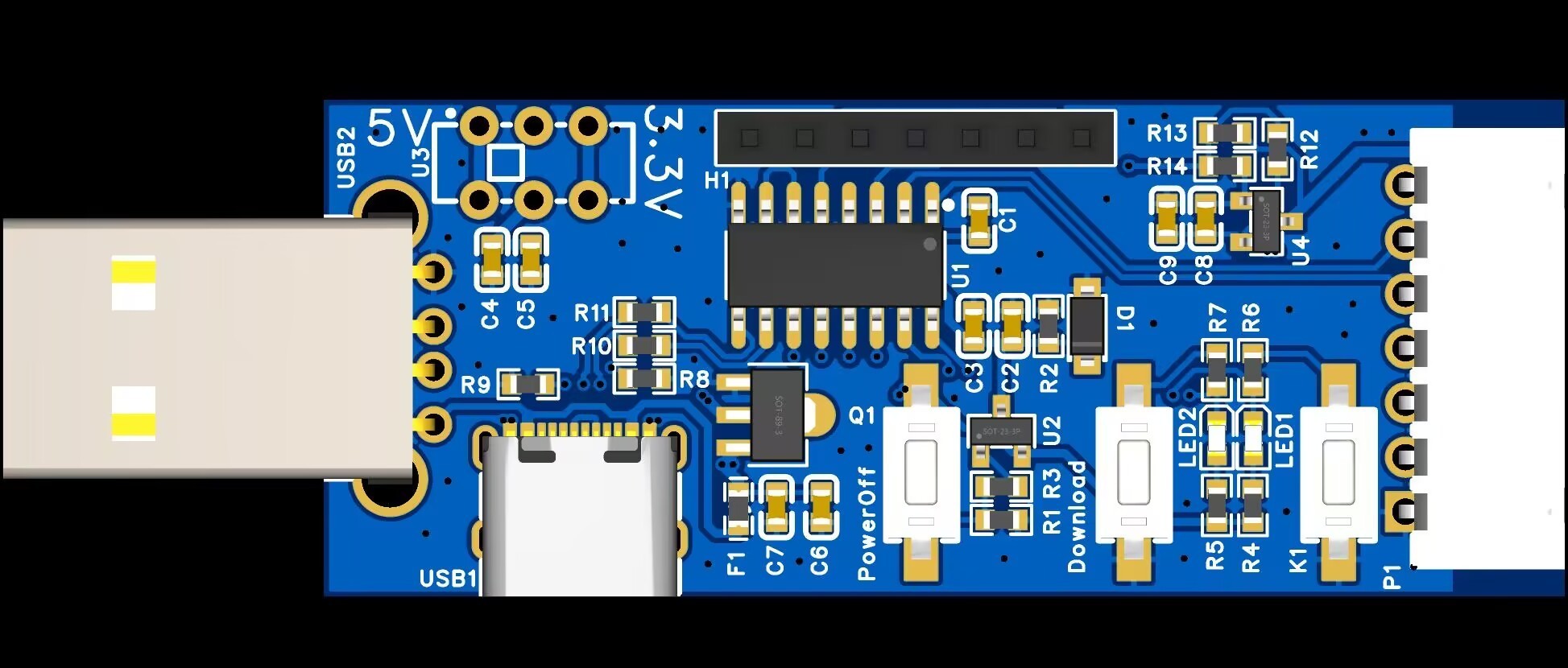

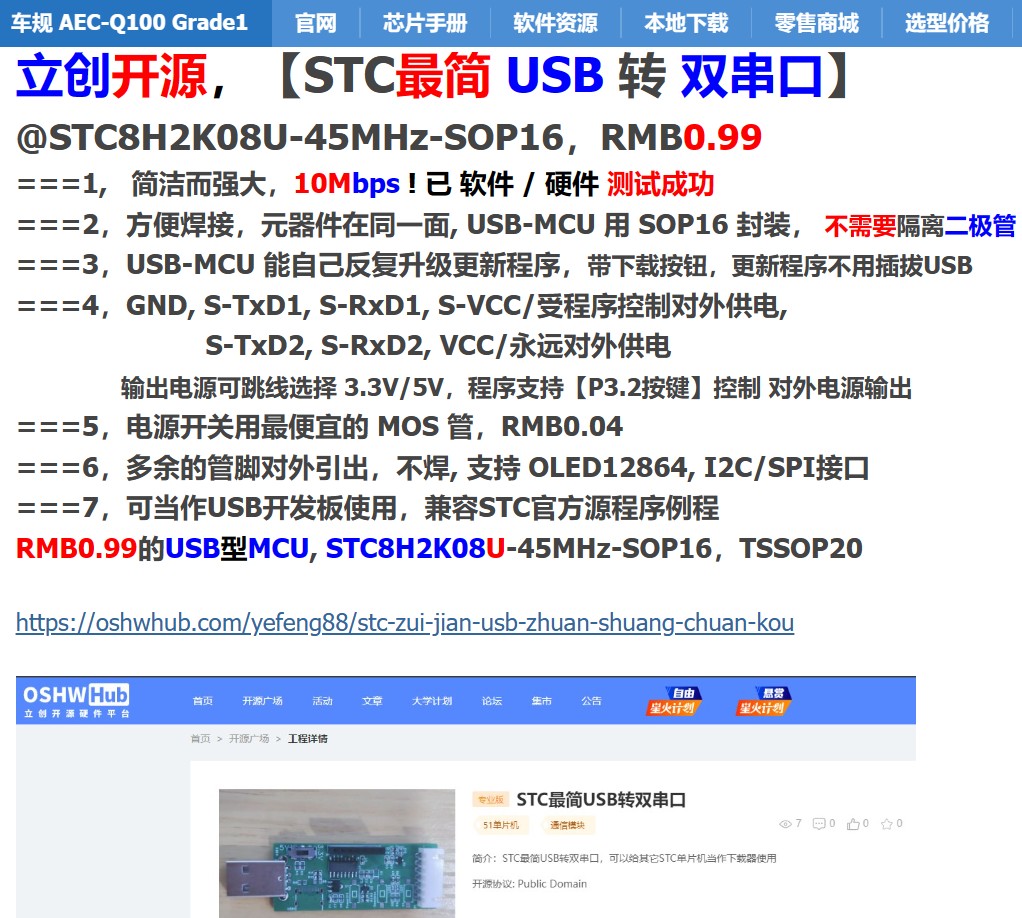

立创开源【STC最简 USB 转 双串口】@STC8H2K08U-45I-SOP16 - 51 发烧友，UAC，极致音频，大国工匠，艺术人生，乐林漫步 国芯技术交流网站 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)



回复 支持 反对

使用道具 举报 送花
so***
  • 打卡等级：以坛为家II
  • 打卡总天数：482
  • 最近打卡：2025-07-01 00:52:47
已绑定手机

19

主题

3233

回帖

5355

积分

论坛元老

积分
5355
发表于 2024-5-11 20:20:06 来自手机 | 显示全部楼层
看了一下图，知道问题在那了，没有断电复位动作，MCU没进入ISP模式，用官方下载器吧。
回复 支持 反对

使用道具 举报 送花
