stc32G12K28 I/O管脚分布及设定

huaru***

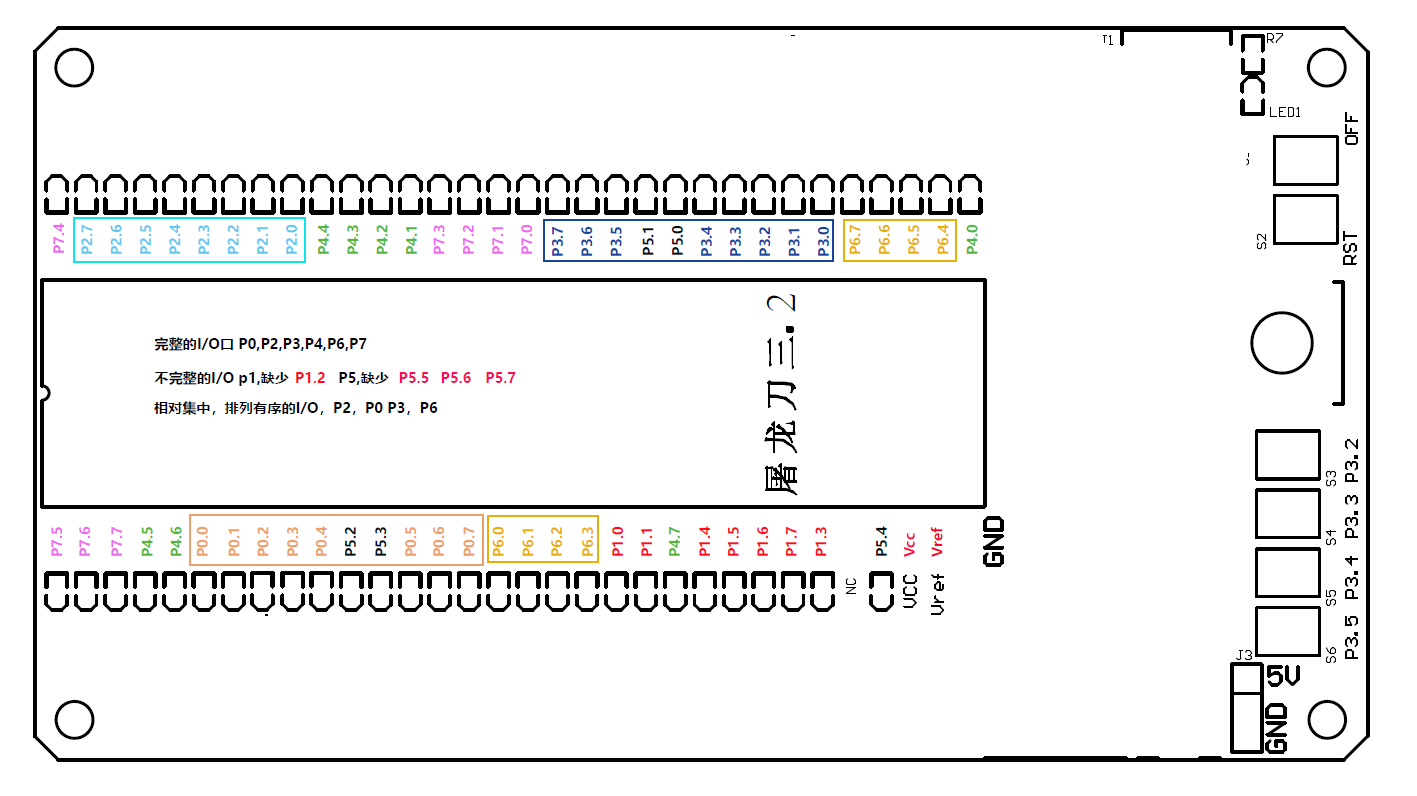

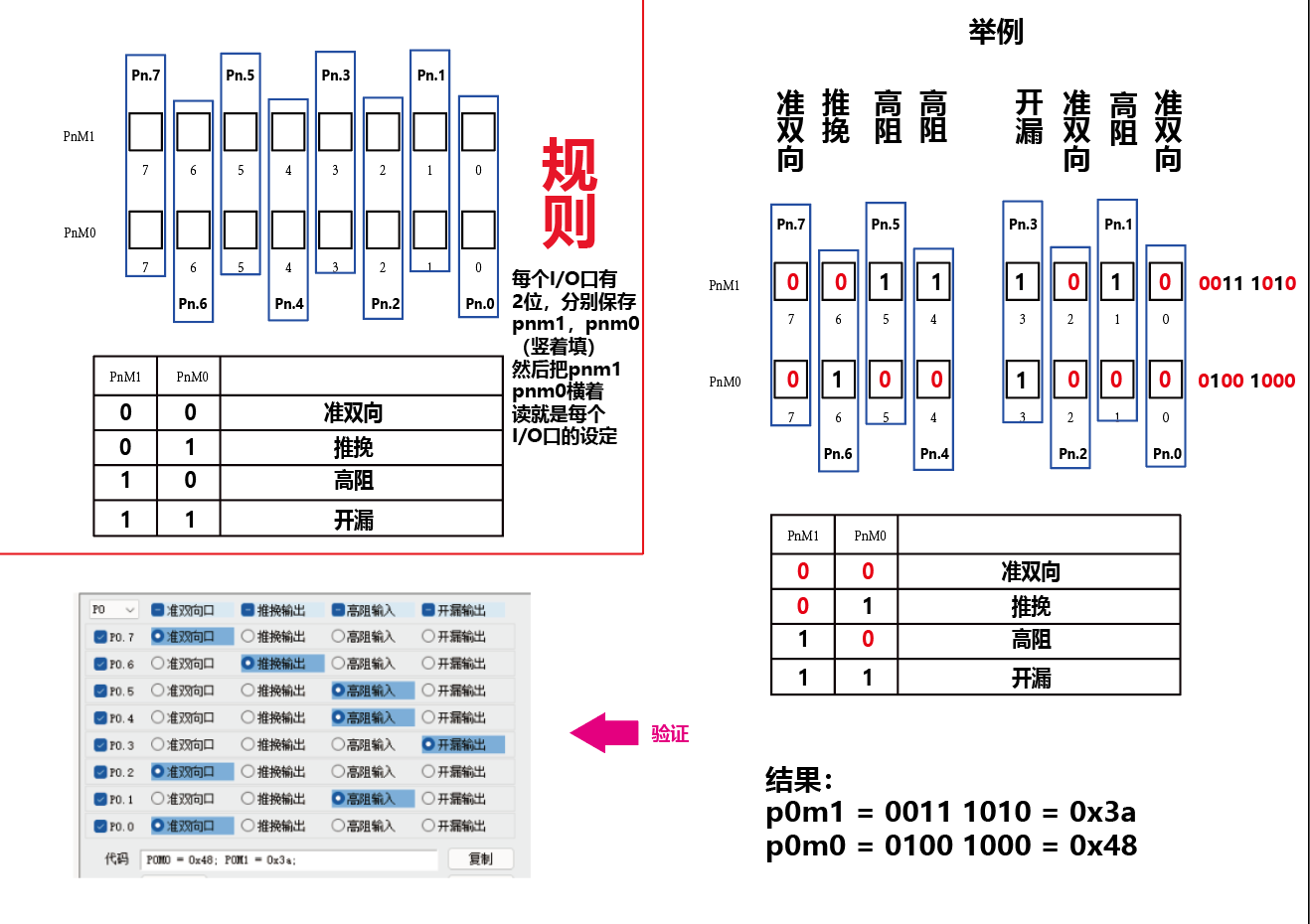

收到了stc公司的屠龙刀3.2板，但是上面的I/o分布不像原来的51那样排列整齐，且印字较小都是白色，不容易分辨，所以放大了他的图，用彩色来区分，以帮助新手，另I/O的四种状态虽有系统设置（下载程序的软件），但估计许多新手不明白其中原理，所以画了个图，以起抛砖引玉。

zhude***

清晰明了

小***

21cns***

屠龙刀和开天斧都有，有点遗憾如LZ所说P口内IO排列不连续，另外还有IO单倍引出、5V/3.3V电源和SPI/IIC显示屏都是通过短接电阻选择很不方便。

立创开源有个“STC8H8K64U-LQFP48核心板”，设计的很好：P口内IO排列连续、双Type-C接口（可USB+串口或双串口通信）、可选USB下载或CH340下载（物理开关切换选择）、IO双倍引出（可同时按照排针和排母）、IO指示灯、五路5V+3.3V引出、硬件开关选择5V或3.3V MCU电压，非要说不完美就是没有使用旗舰封装LQFP64、IO不是双倍引出、没有自恢复开关下载电路。

so***

引脚图stcISP上面有可以直接看

age***

jackf***

牛

jw***

zha***

这四种状态都有啥应用？？？  一直搞不懂

huaru***

1.双向就不用说了就是51的基本用法。2，推挽，用51时用Io控制时只能时灌电流，led正极接限流电阻，电阻上边接vcc，led负极接io，反着接是点不亮的，而推挽方式可以直接接led正极，不用向51那样外接pnp三极管。3.高阻是为检测电压时用的，不消耗电流，高阻抗。4.开漏模式用于电平转换，单片机是5v（3.3v）无法直接控制12v或其他电压，而开漏模式就是为它而准备的。至于最高能控制多高电压（电流）需要看手册。
